Области применения микроконтроллеров



В силу того, что нынешние микроконтроллеры обладают достаточно высокими вычислительными мощностями, позволяющими лишь на одной маленькой микросхеме реализовать полнофункциональное устройство небольшого размера, притом с низким энергопотреблением, - стоимость непосредственно готовых устройств становится все ниже.

По этой причине микроконтроллеры можно встретить всюду в электронных блоках совершенно разных устройств: на материнских платах компьютеров, в контроллерах DVD-приводов, жестких и твердотельных накопителей, в калькуляторах, на платах управления стиральных машин, микроволновок, телефонов, пылесосов, посудомоечных машин, внутри домашних роботов, программируемых реле и ПЛК, в модулях управления станками и т.д.

Так или иначе, практически ни одно современное электронное устройство не может обойтись сегодня без хотя бы одного микроконтроллера внутри себя.

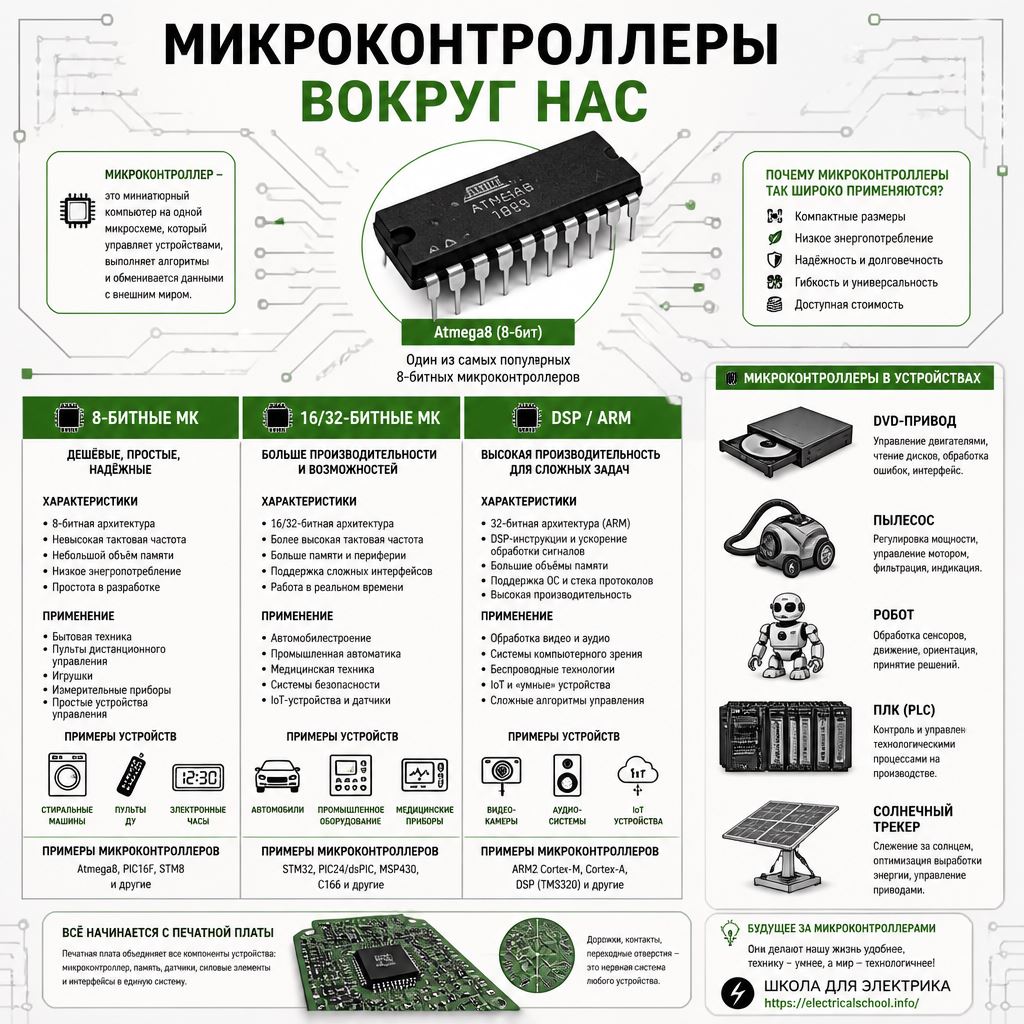

Области применения микроконтроллеров

Несмотря на то, что 8-разрядные микропроцессоры давно ушли в прошлое, 8-разрядные микроконтроллеры до сих пор весьма широко применяются. Есть множество применений, где высокая производительность вовсе не нужна, однако критическим фактором выступает низкая стоимость конечного продукта. Существуют, разумеется, и более мощные микроконтроллеры, способные обрабатывать в реальном времени большие потоки данных (видео и аудио, например).

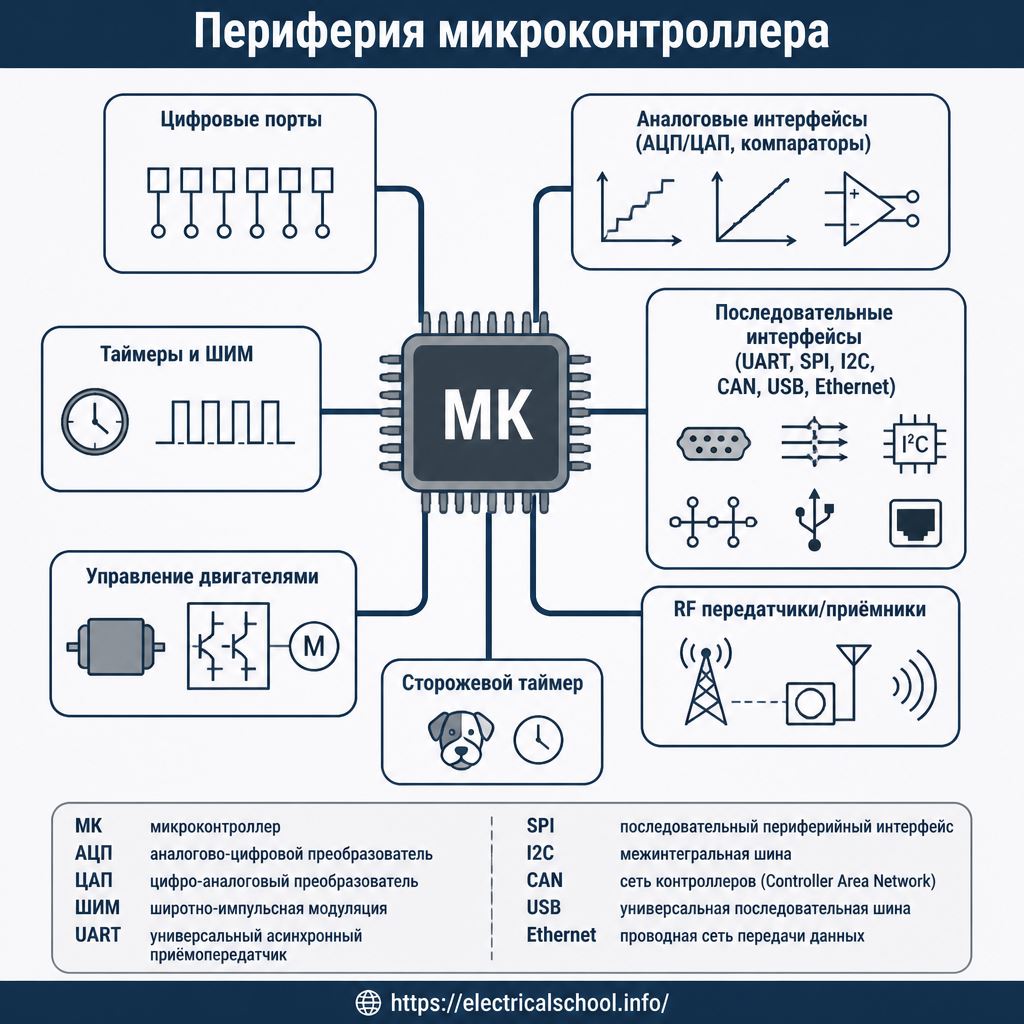

Вот краткий список периферии микроконтроллеров, из которого вы можете сделать выводы о возможных сферах и доступных областях применимости этих крохотных микросхем:

  • универсальные цифровые порты, настраиваемые либо на ввод, либо на вывод;

  • разнообразные интерфейсы ввода-вывода: UART, SPI, I2C, CAN, IEEE 1394, USB, Ethernet;

  • цифро-аналоговые и аналого-цифровые преобразователи;

  • компараторы;

  • широтно-импульсные модуляторы (ШИМ-контроллер);

  • таймеры;

  • контроллеры бесколлекторных (и шаговых) двигателей;

  • контроллеры клавиатур и дисплеев;

  • радиочастотные передатчики и приемники;

  • массивы интегрированной флеш-памяти;

  • встроенные сторожевой таймер и тактовый генератор.

Пример использования микроконтрорллера

Микроконтроллер — это компактная микросхема, на одном кристалле которой интегрирован полноценный микрокомпьютер. Это значит, что внутри миниатюрного чипа находятся все основные компоненты, необходимые для выполнения вычислительных и управляющих задач: центральный процессор (CPU), постоянное запоминающее устройство (ПЗУ или флэш-память), оперативное запоминающее устройство (ОЗУ), а также набор периферийных устройств и интерфейсов.

Благодаря такой интеграции микроконтроллер способен работать автономно, выполняя заложенную в него программу и взаимодействуя как внутренними модулями между собой, так и с внешними электронными компонентами.

Периферийные устройства микроконтроллера включают, например, таймеры, АЦП (аналого-цифровые преобразователи), ЦАП (цифро-аналоговые преобразователи), коммуникационные интерфейсы (UART, SPI, I2C и другие), порты ввода-вывода и многое другое.

Эти модули позволяют микроконтроллеру не только обрабатывать данные, но и собирать информацию с датчиков, управлять исполнительными механизмами, обмениваться данными с другими электронными устройствами и обеспечивать сложную логику работы системы.

Программа, записанная в ПЗУ микроконтроллера, задаёт последовательность действий — алгоритм, по которому он будет функционировать. Этот алгоритм может включать обработку сигналов с датчиков, управление моторчиками, включение и выключение световых индикаторов, обмен данными с компьютером или другими системами. При этом достаточно просто перепрограммировать микроконтроллер, изменив программу, чтобы адаптировать устройство под новые задачи без изменения аппаратного обеспечения.

Таким образом, микроконтроллер обладает огромной универсальностью и используется в самых разнообразных сферах: от бытовой техники (стиральные машины, кофемашины, микроволновки) и автомобилей (управление двигателем, системой безопасности, мультимедийными комплексами) до сложных промышленных объектов, таких как ядерные электростанции, робототехникa и системы солнечных трекеров, которые оптимизируют положение солнечных панелей для максимального сбора энергии.

Благодаря своим компактным размерам, невысокой стоимости и возможности программного управления, микроконтроллеры стали технологическим фундаментом современной электроники и автоматизации, проложив путь к развитию «умных» систем, встраиваемых устройств и Интернета вещей (IoT).

Микроконтроллер

Тактовая частота микроконтроллера (или скорость шины) отражает количество вычислительных циклов, которые микроконтроллер способен выполнить за единицу времени. Чем выше тактовая частота, тем быстрее устройство обрабатывает данные, что напрямую влияет на производительность и скорость отклика системы. Вместе с тем, увеличение частоты приводит к возрастанию потребляемой мощности и тепловыделению, что требует эффективного управления энергопотреблением и охлаждением.

Производительность микроконтроллера традиционно измеряется в миллионах инструкций в секунду (MIPS — Million Instructions per Second). Например, популярный микроконтроллер Atmega8 способен выполнять одну полноценную инструкцию за один тактовый цикл, достигая таким образом производительности 1 MIPS на 1 МГц тактовой частоты. Однако на практике эффективная производительность зависит не только от частоты, но и от архитектуры микроконтроллера, качества компилятора, а также сложности и типа выполняемых задач.

Современные микроконтроллеры обладают высокой степенью универсальности и гибкости, что позволяет использовать один и тот же контроллер для управления сильно различающимися устройствами и системами. Благодаря возможности перепрограммирования и наличию богатого набора периферийных интерфейсов, микроконтроллеры применяются в самых разных областях: от бытовой электроники и систем домашней автоматизации до промышленных автоматизированных систем и управления двигателями.

В качестве примера универсального микроконтроллера можно привести тот же Atmega8, на базе которого создаются такие устройства, как таймеры, часы, мультиметры, индикаторы домашней автоматики, а также драйверы шагового двигателя и многие другие. Этот контроллер отлично иллюстрирует принцип широкого применения благодаря простоте программирования и богатой функциональности.

Основные производители микроконтроллеров включают такие крупные компании, как Atmel (ныне часть Microchip), Hitachi, Intel, Infineon Technologies, Microchip Technology, Motorola (ныне NXP Semiconductors), Philips (ныне Nexperia) и Texas Instruments. Каждая из этих компаний предлагает широкий спектр микроконтроллеров, различающихся архитектурой, тактовой частотой, объемом памяти, особенностями периферии и энергоэффективностью.

Классификация микроконтроллеров чаще всего основывается на разрядности обрабатываемых данных, то есть на ширине шины данных арифметико-логического устройства (АЛУ).

Основные категории включают 4-, 8-, 16-, 32- и 64-разрядные микроконтроллеры. Из них 8-разрядные занимают значительную долю рынка — примерно 50% по стоимости, что связано с их простотой, низкой стоимостью и достаточной производительностью для многих приложений. Следующими по популярности являются 16-разрядные микроконтроллеры, которые обеспечивают баланс между производительностью и энергоэффективностью.

Особое место на рынке занимают цифровые сигнальные процессоры (DSP), которые оптимизированы для выполнения сложных вычислительных операций, связанных с обработкой сигналов (звук, видео, сенсорные данные). К DSP-контроллерам относится около 20% рынка микроконтроллеров. Еще около 20% приходится на 32- и 64-разрядные модели, которые используются в высокопроизводительных системах, требующих сложных вычислений и расширенных возможностей по обработке данных.

Таким образом, разнообразие микроконтроллеров по архитектуре и характеристикам обеспечивает широкий выбор решений под любую задачу — от самых простых устройств до сложных систем реального времени. Это делает микроконтроллеры незаменимыми компонентами в современной электронике и автоматизации.

Андрей Повный
