Современная электроника немыслима без надежных систем защиты. В мире, где электронные устройства становятся все более компактными и сложными, вопрос их защиты от перенапряжений, импульсных помех и других электрических аномалий приобретает критическое значение.
Одним из ключевых элементов таких защитных систем являются диоды различных типов. Каждый из них имеет свои уникальные характеристики, определяющие область применения в защитных схемах. Давайте подробно рассмотрим основные типы диодов, используемых для защиты электронных устройств, и разберемся, почему именно они выбираются для решения конкретных задач.

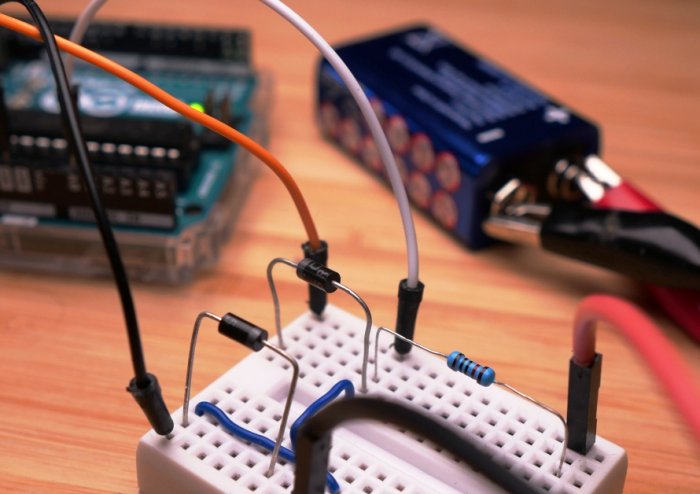

1. Обычные выпрямительные диоды
Стандартные кремниевые выпрямительные диоды – это, пожалуй, самые распространенные элементы защиты в электронике. Их история началась еще в середине XX века, и с тех пор они стали неотъемлемой частью большинства электронных схем.
Их основная задача – шунтирование индуктивных нагрузок для предотвращения повреждений от ЭДС самоиндукции. Когда ток через индуктивную нагрузку, например, катушку реле или электромагнит, внезапно прерывается, возникает высоковольтный импульс, способный повредить полупроводниковые компоненты.
Выпрямительный диод, подключенный параллельно индуктивности, обеспечивает путь для протекания тока, тем самым гася этот опасный импульс.
Они привлекают своей простотой применения, невысокой стоимостью и достаточной токовой нагрузкой для большинства задач.
Современный рынок предлагает огромное разнообразие выпрямительных диодов – от миниатюрных сигнальных до мощных силовых, способных выдерживать токи в десятки и сотни ампер. Это позволяет подобрать оптимальный компонент практически для любой защитной схемы.
Однако у них есть и недостатки: относительно высокое прямое падение напряжения (0,7–1 В), что приводит к заметному тепловыделению при больших токах, низкая скорость срабатывания, измеряемая микросекундами, а также непригодность для защиты от импульсных перенапряжений высокой крутизны, характерных для современных высокочастотных схем.
Чаще всего такие диоды используются для параллельной защиты индуктивностей и в простейших демпфирующих цепях, где не требуется высокое быстродействие.
2. Диоды Шоттки
Когда требуется быстродействие и минимальные потери, на помощь приходят диоды Шоттки. Эти компоненты, названные в честь немецкого физика Вальтера Шоттки, имеют принципиально иную конструкцию.
Благодаря особенностям конструкции (контакт металл-полупроводник вместо p-n-перехода), они обеспечивают минимальное время переключения, измеряемое наносекундами. Это делает их идеальными для высокочастотных приложений, где обычные диоды просто не успевают реагировать на быстро меняющиеся сигналы.
Их главные достоинства – малое прямое падение напряжения (порядка 0,2–0,4 В), что значительно снижает потери энергии и тепловыделение, высокая скорость срабатывания, позволяющая эффективно подавлять даже очень короткие импульсы, и низкий уровень шумов, что особенно важно в чувствительных аналоговых схемах.
Диоды Шоттки также отличаются отсутствием эффекта накопления заряда, характерного для обычных p-n-переходов, что дополнительно улучшает их быстродействие.
К сожалению, диоды Шоттки имеют меньшую допустимую обратную напругу по сравнению с обычными диодами, обычно ограниченную несколькими десятками вольт, и более высокую утечку в обратном направлении, которая к тому же сильно зависит от температуры.
Эти компоненты нашли широкое применение в защите цифровых входов микроконтроллеров и других интегральных схем, быстродействующих цепях от помех и выбросов, а также для защиты портов питания в мобильных устройствах и другой портативной электронике.
3. Стабилитроны (Zener-диоды)
Стабилитроны, или Zener-диоды, представляют собой специализированные диоды, работающие в режиме обратного пробоя.
В отличие от обычных диодов, которые стараются защитить от пробоя, стабилитроны специально конструируются так, чтобы обеспечить контролируемый пробой при определенном напряжении.
Их уникальная способность поддерживать постоянное напряжение при изменении тока делает их незаменимыми в схемах ограничения напряжения. Когда напряжение на стабилитроне превышает его номинальное значение (напряжение стабилизации), он начинает проводить ток, не позволяя напряжению в цепи подняться выше опасного уровня.
Стабилитроны ценятся за точное ограничение напряжения, которое может быть выбрано из широкого диапазона стандартных значений от 2,4 В до сотен вольт, простой принцип применения, не требующий сложных вспомогательных цепей, и возможность комбинирования с другими элементами, например, с диодом Шоттки, для создания более совершенных защитных схем. Такие комбинации позволяют компенсировать недостатки отдельных компонентов и получить оптимальное решение для конкретной задачи.
Среди недостатков можно отметить относительно невысокую скорость отклика, что делает их менее эффективными при защите от очень быстрых переходных процессов, и небольшую рассеиваемую мощность в компактных корпусах, ограничивающую их применение в высокомощных цепях.
Для увеличения мощности часто используют специальные мощные стабилитроны или параллельное соединение нескольких стандартных компонентов с балластными резисторами.
Стабилитроны активно используются для ограничения напряжения на входах и шинах питания микроконтроллеров и других чувствительных устройств, защиты аналоговых входов измерительного оборудования, а также для стабилизации и демпфирования в источниках питания и преобразователях напряжения.
4. TVS-диоды (Transient Voltage Suppressor)
TVS-диоды (Transient Voltage Suppressor) представляют собой специализированные полупроводниковые приборы, разработанные исключительно для защиты от импульсных перенапряжений.
По сути, это мощные стабилитроны, оптимизированные для поглощения значительной энергии в течение короткого времени. Их конструкция обеспечивает равномерное распределение тока по всей площади кристалла, что позволяет выдерживать импульсные токи в десятки и даже сотни ампер без повреждения.
TVS-диоды стали особенно популярны в последние десятилетия с ростом использования чувствительной электроники в промышленности и бытовой технике.
Главные преимущества TVS-диодов – очень высокая скорость срабатывания (наносекунды), что позволяет эффективно подавлять даже самые короткие импульсы, высокая способность к рассеиванию импульсной энергии, измеряемая в джоулях, и широкий диапазон рабочих напряжений, позволяющий подобрать компонент для практически любой схемы.
Современные TVS-диоды выпускаются в различных конфигурациях: однонаправленные, двунаправленные, многоканальные массивы для защиты нескольких линий одновременно.
Однако следует помнить, что они не предназначены для долговременной работы в режиме ограничения, так как это приводит к перегреву и выходу из строя, а после большого количества срабатываний возможна деградация их характеристик из-за постепенного изменения структуры полупроводника.
Пример использования TVS-диодов: Защита завтора полевого транзистора
TVS-диоды нашли применение в защите линий передачи данных (RS-485, CAN, USB) от электростатических разрядов и коммутационных помех, модулях ввода/вывода программируемых логических контроллеров (ПЛК), работающих в промышленных условиях, и электронных устройствах с чувствительными входами, таких как медицинское оборудование и прецизионные измерительные приборы.
5. Варисторы
Хотя варисторы технически не являются диодами, а представляют собой нелинейные резисторы с симметричной вольт-амперной характеристикой, они часто используются в защитных схемах совместно с диодами, образуя многоуровневые системы защиты.
Эти нелинейные резистивные элементы, обычно изготавливаемые из оксида цинка или карбида кремния, обеспечивают защиту от высокоэнергетических выбросов. Принцип их работы основан на резком снижении сопротивления при превышении определенного порогового напряжения, что позволяет отводить избыточную энергию на землю или в другую общую точку.
Варисторы отличаются простотой использования, не требуя сложных схем включения, высокой поглощающей способностью, позволяющей выдерживать импульсы энергии в сотни джоулей, и подходят для защиты от грозовых импульсов благодаря способности проводить очень большие токи в течение короткого времени.
Они широко используются в первичной защите электронного оборудования, особенно в устройствах, подключаемых к внешним линиям электропередачи или связи.
К недостаткам варисторов можно отнести относительно медленное срабатывание по сравнению с полупроводниковыми защитными элементами, что делает их менее эффективными для защиты от очень быстрых переходных процессов. Также следует учитывать изменение характеристик после многократных срабатываний, особенно при воздействии мощных импульсов, что может привести к постепенной деградации защитных свойств и необходимости периодической замены.
Еще одним недостатком является не всегда точное напряжение срабатывания, которое может иметь значительный разброс даже у компонентов из одной партии, что затрудняет проектирование схем с точными порогами срабатывания.
Варисторы широко применяются для грозозащиты внешних линий связи и электропитания, где они служат первым барьером на пути высоковольтных импульсов, защиты блоков питания бытовой и промышленной электроники от скачков напряжения в сети, и в комбинированных схемах защиты в силовой электронике, где они работают совместно с другими защитными элементами, такими как газоразрядники, TVS-диоды и предохранители.
Сравнительная таблица диодов в защитных схемах
| Тип диода | Падение напряжения (прямое) | Скорость срабатывания | Устойчивость к импульсам | Точность ограничения | Основные применения |
|---|---|---|---|---|---|
| Выпрямительный | 0,7–1,1 В | Низкая | Средняя | Нет | Защита от ЭДС самоиндукции в реле, электромагнитах |
| Шоттки | 0,2–0,4 В | Высокая | Средняя | Низкая | Быстрая защита цифровых входов, шины питания |
| Стабилитрон | ~0,7 В / стаб. напр. | Средняя | Низкая | Высокая | Ограничение напряжения, демпфирование |
| TVS-диод | ~0,7–1,2 В | Очень высокая | Высокая | Средняя–высокая | Импульсная защита интерфейсов, входов и шин |
| Варистор | Зависит от тока и напряжения | Средняя | Очень высокая | Низкая | Грозозащита, внешние линии, силовая часть |
Другие способы защиты электронных цепей
Помимо рассмотренных выше основных типов защитных диодов, существуют и другие специализированные компоненты, заслуживающие внимания.
Например, супрессорные диоды, которые представляют собой разновидность TVS-диодов, оптимизированную для защиты от электростатических разрядов (ESD).
Они отличаются чрезвычайно высоким быстродействием и способностью выдерживать многократные воздействия без деградации характеристик, что делает их идеальными для защиты портативных устройств и интерфейсов, с которыми непосредственно взаимодействует пользователь.
Интересным решением являются также диодные сборки, объединяющие в одном корпусе несколько диодов различных типов. Например, сборки, содержащие выпрямительные диоды и стабилитроны, позволяют создавать компактные двунаправленные защитные цепи. Такие интегрированные решения экономят место на печатной плате и упрощают проектирование защитных схем, особенно для многоканальных интерфейсов.
В последние годы все большую популярность приобретают полимерные ESD-супрессоры, которые, хотя и не являются диодами в классическом понимании, выполняют схожие защитные функции.
Эти компоненты основаны на специальных полимерных материалах, которые резко меняют свое сопротивление при воздействии высокого напряжения. Их главное преимущество – способность к самовосстановлению после срабатывания, что обеспечивает практически неограниченный срок службы при правильном применении.
Выбор конкретного типа диода для защитной схемы зависит от множества факторов и требует тщательного анализа условий эксплуатации устройства.
Характер защищаемой цепи играет ключевую роль – для высокочастотных сигнальных линий требуются компоненты с минимальной собственной емкостью, чтобы не искажать полезный сигнал, в то время как для силовых цепей важнее способность выдерживать большие токи и рассеивать значительную мощность.
Тип возможных перенапряжений также существенно влияет на выбор защитных компонентов. Для защиты от электростатических разрядов, характеризующихся очень высоким напряжением (до нескольких киловольт), но малой энергией, подходят быстродействующие TVS-диоды или супрессоры.
В случае грозовых перенапряжений, обладающих огромной энергией, более эффективными будут варисторы или комбинированные схемы защиты, включающие несколько уровней с различными компонентами.
Требования к быстродействию и точности срабатывания также являются важными критериями. Для защиты чувствительных аналоговых входов измерительного оборудования необходимы компоненты с точно определенным порогом срабатывания, такие как прецизионные стабилитроны.
В цифровых высокоскоростных интерфейсах критичным параметром становится время реакции защитного элемента, и здесь преимущество получают диоды Шоттки и специализированные TVS-диоды.
Часто оптимальным решением становится комбинация различных типов защитных элементов, обеспечивающая многоуровневую защиту электронного устройства.
Например, типичная схема защиты линии связи может включать газоразрядник для отвода основной энергии мощных импульсов, варистор для ограничения остаточного напряжения до безопасного уровня, и TVS-диод для подавления быстрых переходных процессов, которые могут проникнуть через первые два уровня защиты.
Современные тенденции развития электроники, такие как миниатюризация устройств, снижение рабочих напряжений и повышение быстродействия, требуют все более совершенных систем защиты. Это стимулирует разработку новых типов защитных диодов с улучшенными характеристиками.
Производители полупроводниковых компонентов постоянно совершенствуют технологии, создавая защитные диоды с более высокой энергетической эффективностью, меньшими габаритами и лучшими динамическими характеристиками.
Одним из перспективных направлений является разработка интегрированных защитных решений, объединяющих в одном корпусе несколько функциональных блоков.
Например, современные защитные микросхемы для USB-интерфейсов могут содержать не только TVS-диоды для защиты от перенапряжений, но и схемы ограничения тока, детекторы подключения и даже элементы фильтрации помех. Такой комплексный подход позволяет создавать более надежные и функциональные устройства при минимальных затратах места на печатной плате.
Инженеры постоянно ищут баланс между надежностью защиты, стоимостью решения и влиянием защитных элементов на работу основной схемы в нормальном режиме. Это особенно важно для высокочастотных и высокоскоростных устройств, где паразитные параметры защитных компонентов (емкость, индуктивность выводов) могут существенно влиять на качество сигнала.
Для решения этой проблемы разрабатываются специализированные защитные диоды с минимальными паразитными параметрами, а также совершенствуются методы их монтажа и подключения.
Благодаря такому разнообразию защитных компонентов и постоянному совершенствованию технологий, современные электронные устройства становятся все более надежными и устойчивыми к различным видам электрических перегрузок.
Это особенно важно в эпоху повсеместного распространения электроники, когда от надежности электронных систем зависит не только комфорт, но зачастую и безопасность людей.
Андрей Повный
