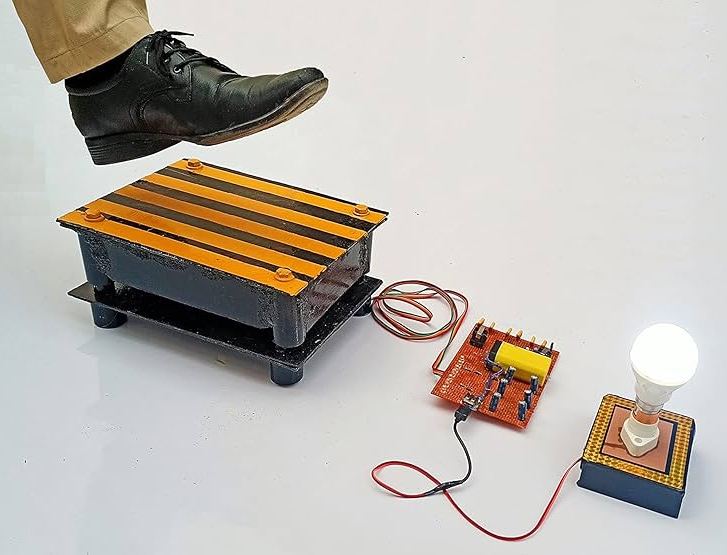

Пьезоэлектрические генераторы энергии представляют собой устройства, разработанные для преобразования механической энергии окружающей среды в электрическую энергию. Эти генераторы основаны на пьезоэлектрическом эффекте, который позволяет преобразовывать вибрации, деформации, удары и движения непосредственно в электрический ток. Данная технология открывает революционные возможности для создания автономных источников питания, которые могут работать годами без обслуживания, извлекая энергию из источников, которые ранее считались потерянными.
Пьезоэлектрические генераторы энергии были разработаны как решение критической проблемы энергоснабжения в современном мире. От мостовых конструкций, испытывающих постоянные вибрации от проезжающего транспорта, до подошв обуви, улавливающих энергию каждого шага, пьезоэлектрические технологии открывают новую эру устойчивого энергоснабжения для миллиардов устройств по всему миру.
Количество автономных электронных устройств растет экспоненциально, и вопрос энергоснабжения приобретает критическое значение. Беспроводные датчики, носимая электроника, системы мониторинга инфраструктуры и устройства Интернета вещей требуют надежных, компактных и долговременных источников энергии.
Традиционные батареи имеют ограниченный срок службы, требуют регулярной замены и создают экологические проблемы при утилизации. Именно здесь технология пьезоэлектрических генераторов энергии открывает новые горизонты.
1. Физические основы пьезоэлектричества
1.1. История открытия и фундаментальные принципы
Пьезоэлектрический эффект был впервые продемонстрирован в 1880 году французскими физиками Пьером и Жаком Кюри. Объединив свои знания о пироэлектричестве с пониманием кристаллических структур, братья Кюри провели эксперименты с кристаллами турмалина, кварца, топаза, тростникового сахара и соли Рошеля. Используя простейшие инструменты, они обнаружили, что при механическом воздействии на определенные кристаллы на их поверхности появляются электрические заряды.
Термин пьезоэлектричество происходит от греческого слова piezein, что означает давить или сжимать. Кюри обнаружили прямой пьезоэлектрический эффект, представляющий собой преобразование механического напряжения в электрический заряд.
Год спустя, в 1881 году, французский физик Габриэль Липпман математически вывел из фундаментальных термодинамических принципов существование обратного пьезоэлектрического эффекта. Приложение электрического поля к пьезоэлектрическому материалу вызывает механическую деформацию.
Братья Кюри немедленно подтвердили это предсказание экспериментально, доказав полную обратимость электро-упруго-механических деформаций в пьезоэлектрических кристаллах. Это открытие положило начало целой науке о преобразовании энергии между электрическим и механическим доменами.
1.2. Механизм пьезоэлектрического эффекта
Пьезоэлектричество возникает в материалах, не имеющих центра симметрии в своей кристаллической структуре. При механическом воздействии, таком как сжатие, растяжение или изгиб, происходит смещение положительных и отрицательных ионов в элементарной ячейке кристалла. Это смещение приводит к возникновению электрического дипольного момента и накоплению зарядов на противоположных поверхностях материала.
Прямой пьезоэлектрический эффект описывается фундаментальным соотношением, которое связывает электрическое смещение с механическим напряжением. Электрическое смещение измеряется в кулонах на квадратный метр (Кл/м2) и представляет заряд на единицу площади. Механическое напряжение измеряется в паскалях (Па) и представляет силу на единицу площади. Пьезоэлектрический коэффициент играет роль пропорциональности и измеряется в пикокулонах на ньютон (пКл/Н).
Обратный пьезоэлектрический эффект выражает связь между относительной деформацией и напряженностью электрического поля. Относительная деформация является безразмерной величиной, показывающей изменение длины материала относительно его исходной длины. Напряженность электрического поля измеряется в вольтах на метр (В/м). Ключевым параметром является пьезоэлектрический коэффициент d33, который показывает, какой электрический заряд генерируется на единицу приложенной силы вдоль определенного направления кристалла.
1.3. Классификация пьезоэлектрических материалов
Наиболее распространенным пьезокерамическим материалом является цирконат-титанат свинца, обозначаемый как PZT, с химической формулой Pb[Zr(x)Ti(1-x)]O3. PZT обладает очень высокими пьезоэлектрическими коэффициентами, которые варьируются в зависимости от состава.
В зависимости от соотношения циркония и титана, коэффициент d33 может колебаться от 100 до 600 пикокулон-ньютон. PZT характеризуется высокой диэлектрической проницаемостью и превосходной электромеханической связью. Однако недостатки PZT включают хрупкость, токсичность свинца и жесткость конструкции, что ограничивает его применение в гибких устройствах.
Альтернативные керамические материалы включают нитрид алюминия (AlN), который имеет более скромные пьезоэлектрические характеристики с d33 приблизительно равным 5-7 пКл/Н, но обладает преимуществами безопасности и биосовместимости, что делает его предпочтительным для медицинских применений.
Поливинилиденфторид (PVDF) и его сополимеры (PVDF-TrFE) представляют класс гибких пьезополимеров, которые революционизируют возможности создания портативных энергосборных устройств. PVDF-TrFE демонстрирует пьезоэлектрический коэффициент d33 в диапазоне 20-28 пКл/Н.
Материал отличается легким весом и механической гибкостью, что позволяет встраивать его в ткани, обувь и носимые устройства. PVDF не содержит токсичных элементов, в отличие от PZT, и может производиться в масштабе благодаря возможности печати. PVDF обладает пьезоэлектрическим зарядовым коэффициентом, который в 10 раз выше, чем у кварца, при этом сохраняя превосходную гибкость.
Композиты типа PZT-PVDF сочетают высокую пьезоэлектрическую активность керамики с гибкостью полимера, создавая материалы с оптимизированными свойствами. При соотношении 50/50 по объему PZT и PVDF достигается пьезоэлектрический коэффициент примерно 25 пКл/Н. При увеличении концентрации PZT до 60% по объему коэффициент d33 возрастает до 55,5 пКл/Н, что близко к характеристикам чистой керамики, но при этом сохраняется механическая гибкость, необходимая для практических приложений.
Передовые исследования показывают, что добавление наноструктур, таких как нанолистья SnS, в полимерную матрицу PVDF-TrFE значительно увеличивает пьезоэлектрические характеристики. Пьезоэлектрический коэффициент d33 возрастает с 13 до 21 пКл/Н, при этом выходное напряжение и ток повышаются в несколько раз. Такие нанокомпозиты представляют собой материалы нового поколения, которые находят применение в гибких и портативных энергосборных устройствах.
Таблица 1. Сравнительные характеристики пьезоэлектрических материалов и композитов
| Материал | d33 (пКл/Н) | Гибкость | Биосовместимость | Основные преимущества |
|---|---|---|---|---|
| PZT | 100–600 | Жесткий | Низкая (свинец) | Высокая эффективность |
| AlN | 5–7 | Жесткий | Высокая | Безопасность |
| PVDF | 20–28 | Отличная | Высокая | Гибкость, легкость |
| PZT/PVDF (50/50) | 25 | Хорошая | Средняя | Баланс свойств |
| PZT/PVDF (60/40) | 55,5 | Хорошая | Средняя | Максимальная эффективность |
2. Сбор энергии от вибраций мостовых конструкций
2.1. Проблема энергоснабжения датчиков инфраструктуры
Современные мосты оснащаются множеством беспроводных сенсоров для мониторинга структурного здоровья и безопасности. Эти датчики измеряют деформации, ускорения, температуру, коррозию и другие параметры, которые критически важны для оценки состояния конструкции.
Однако обеспечение надежного питания этих датчиков представляет серьезную инженерную проблему. Замена батарей в труднодоступных местах дорога, сложна и опасна, а прокладка кабелей питания экономически нецелесообразна при наличии сотен датчиков на большом мосту.
Мостовые конструкции постоянно испытывают вибрации от проезжающих транспортных средств, которые содержат значительное количество механической энергии в диапазоне частот 0-15 Гц. Эта энергия традиционно теряется в виде тепла и деформаций.
Пьезоэлектрические генераторы способны преобразовывать эту потерянную энергию вибраций в электричество для питания беспроводных сенсорных сетей, обеспечивая непрерывное функционирование систем мониторинга без необходимости замены батарей.
2.2. Конструкция пьезоэлектрического энергосборника для мостов
Традиционные линейные пьезоэлектрические сборщики энергии (LPEH) эффективны только тогда, когда частота возбуждения совпадает с их резонансной частотой. Поскольку мостовые вибрации имеют широкополосный спектр с переменными амплитудами, линейные системы работают неэффективно и способны собирать энергию только в узком диапазоне частот. Это серьезное ограничение привело к разработке нелинейных систем.
Современные моностабильные пьезоэлектрические энергосборники (MPEH) используют магнитные нелинейности для формирования оптимальной потенциальной энергии. Магниты позиционируются таким образом, чтобы создать чрезвычайно низкую восстанавливающую силу и жесткость изгиба. Это позволяет системе совершать большие колебания даже при слабых вибрациях моста.
Консольная балка с пьезоэлектрическими элементами закрепляется на мостовой конструкции таким образом, чтобы максимально использовать вибрационную энергию. При прохождении транспортного средства возникают вибрации мостовой конструкции с ускорением. Магниты, размещенные особым образом, создают плоскую потенциальную энергию, позволяя балке колебаться на орбите высокой энергии.
Система демонстрирует бистабильное поведение с двумя устойчивыми состояниями равновесия. При достаточной энергии колебания система переходит в режим с большой амплитудой, что значительно повышает эффективность сбора энергии.
2.3. Экспериментальные результаты и производительность
Исследования показали впечатляющие результаты применения MPEH на реальных мостах. Эффективность при различных скоростях транспорта дает следующую картину. При скорости 1,07 м/с максимальная деформация MPEH достигает примерно 3,6 х 10-5, что на 164% выше, чем у линейного сборника с деформацией 1,36 х 10-5.
При увеличении скорости до 2,30-2,50 м/с появляется компонент экстремально низкой частоты, соответствующий движению на орбите высокой энергии. Выходное напряжение значительно увеличивается с ростом скорости движения транспорта.
Анализ частотного спектра показывает, что энергия концентрируется в диапазоне 0-15 Гц с пиком на экстремально низких частотах. Период колебаний MPEH значительно больше, чем у LPEH, что идеально для сбора энергии слабых вибраций.
Функционально-градиентные консольные балки, установленные на мостах, способны генерировать достаточную мощность для питания беспроводных датчиков мониторинга. Когда транспортные средства последовательно проезжают по мосту, MPEH продолжает колебаться на орбите высокой энергии, производя непрерывную электрическую мощность.
2.4. Оптимизация параметров системы
Для максимизации эффективности сбора энергии необходимо оптимизировать множество параметров системы. Расстояние между магнитами определяет форму потенциальной энергии и критически влияет на амплитуду колебаний. Жесткость балки влияет на амплитуду колебаний и собственную частоту системы.
Расположение пьезоэлементов должно находиться в зонах максимальной деформации для оптимального преобразования энергии. Электрическая нагрузка должна быть согласована с импедансом генератора для максимальной передачи мощности, что требует применения специальных схем согласования импеданса.
Правильно спроектированные системы могут работать эффективно при различных скоростях движения транспорта, адаптируясь к изменяющимся условиям эксплуатации.
3. Портативные источники питания для носимых устройств
3.1. Энергия человеческого тела как источник питания
Человеческое тело в процессе повседневной активности генерирует значительное количество механической энергии, которая традиционно теряется. Каждый шаг создает силу удара пятки о поверхность земли, которая может быть преобразована в электрическую энергию.
В среднем человек делает 5000-10000 шагов в день, что представляет собой огромный потенциал для энергосбора. Это не требует дополнительных затрат энергии от организма, так как энергия вибраций и ударов существует независимо от наличия генератора.
Биомеханика ходьбы состоит из нескольких фаз. Цикл ходьбы включает фазу удара пятки (heel strike), когда пятка первой контактирует с землей, фазу опоры, когда стопа полностью контактирует с поверхностью, и фазу отталкивания, когда человек отрывает ступню от земли. Максимальное давление концентрируется в области пятки и передней части стопы.
Среднее вертикальное усилие при ходьбе составляет примерно 600-800 ньютонов у взрослого человека массой 70-80 килограммов. Это значительное усилие, однако для эффективного использования требуется правильный дизайн пьезоэлектрической системы.
3.2. Пьезоэлектрическая обувь: конструкция и характеристики
Стратегическое размещение пьезоэлектрических элементов в зонах высокого давления критически важно для эффективности системы. Область пятки принимает первый удар при ходьбе и испытывает максимальное давление. Передняя часть стопы является зоной отталкивания и также подвергается значительным нагрузкам. Многослойная конструкция увеличивает общую площадь активного материала, что повышает общий выход энергии.
Современные энергосборные стельки используют различные пьезоэлектрические материалы в зависимости от требований. PZT-керамика используется для максимальной выходной мощности и может генерировать до 8,4 милливатта при нормальной ходьбе. PVDF-волокна используются для гибких, комфортных стелек, обеспечивая более 7 милливатт на шаг в лабораторных условиях.
Наноструктурированные пьезоматериалы значительно повышают эффективность по сравнению с микромасштабными аналогами, обеспечивая интеграцию в гибкие структуры. Применение специальных полимеров с памятью формы и свойствами самовосстановления позволяет улучшить характеристики без снижения комфорта.
Таблица 2. Характеристики пьезоэлектрических энергосборных систем в обуви и носимых устройствах
| Тип конструкции | Материал | Выходная мощность | Примечания |
|---|---|---|---|
| PZT-стельки | PZT-керамика | 8,4 мВт (непрерывно) | Нормальная ходьба |
| Пьезоволокна | PVDF | >7 мВт/шаг | Лабораторные условия |
| Многослойная стелька | Пьезопреобразователи | Варьируется | 6 слоев |
| Гибридная система | PZT + система рычагов | Повышенная эффективность | Механическое усиление |
3.3. Механизмы усиления энергосбора
Патентованные решения включают механические системы для преобразования линейного движения в ротационное и для усиления амплитуды смещения. Пластина контакта пятки опускается при ударе, сжимая пружины, которые накапливают механическую энергию. Система шкивов увеличивает амплитуду смещения, преобразуя локальное сжатие в более значительное перемещение.
Рычажный механизм преобразует линейное движение в вращение. Зубчатая передача дополнительно увеличивает скорость вращения генератора. Электрогенератор производит переменный ток, который затем выпрямляется и сохраняется в аккумуляторе.
Интеграция полимеров с памятью формы и свойствами самовосстановления в композитные материалы позволяет улучшить характеристики системы. Такие материалы увеличивают эффективность преобразования энергии приблизительно на 50% по сравнению с традиционными материалами. Они повышают долговечность конструкции благодаря способности восстанавливать исходную форму после деформации. Улучшение комфорта пользователя достигается за счет снижения остаточной деформации и повышения упругости материала.
3.4. Революционные применения в персональной носимой электронике
Новая парадигма автономности открывается перед разработчиками носимых устройств благодаря энергии, собираемой непосредственно от естественных движений человека. Каждый шаг, каждое движение тела становится источником электрической энергии, питающим устройства, которые сопровождают человека в его повседневной жизни. Этот принцип преобразует саму природу взаимодействия человека с портативной электроникой, устраняя необходимость в регулярной зарядке от электросетей.
Фитнес-трекеры и интеллектуальные часы представляют собой идеальные кандидаты для применения пьезоэлектрической энергии. Эти устройства характеризуются скромным энергопотреблением, ограниченным всего лишь 1-10 милливаттами, что полностью находится в пределах возможностей энергосборных стелек.
Пьезоэлектрическая обувь способна обеспечить не только постоянное питание для непрерывного отслеживания физической активности, но и питание для передачи данных через беспроводные каналы связи. Система самозарядки стирает очередь за розеткой — фитнес-трекер заряжается сам по себе, по мере того как его владелец занимается своей повседневной деятельностью.
Медицинские датчики для персонального мониторинга представляют собой еще более критическое применение. Портативные датчики для непрерывного контроля сердечного ритма, кожной температуры и уровня кислорода в крови требуют надежного энергоснабжения, которое может обеспечить энергосборная пьезоэлектрическая стелька.
Для пациентов с хроническими заболеваниями, требующих постоянного мониторинга жизненных функций, возможность носить самопитающиеся датчики означает освобождение от ежедневной рутины замены батарей и посещение медицинских центров для техническое обслуживания.
GPS-трекеры, предназначенные для отслеживания пожилых людей или детей, требуют прерывистой, но абсолютно надежной подачи энергии — система должна функционировать в критический момент, когда требуется определить местоположение человека.
Даже мощные портативные вычислительные устройства, такие как смартфоны и планшеты, могут получать дополнительный заряд благодаря пьезоэлектрическим стелькам, оснащенным специальными USB-портами.
Хотя пьезоэлектрическая энергия недостаточна для полной зарядки крупного устройства за одну прогулку, она может существенно продлить время работы, зарядив батарею на 20-30% за несколько часов активности. Для заядлых путешественников, туристов или профессионалов, проводящих весь день вне офиса, этот дополнительный источник энергии может оказаться спасением.
Интеграция пьезоэлектрической обуви с цифровой инфраструктурой умного города открывает масштабные возможности, далеко выходящие за рамки питания отдельных устройств. Миллионы людей, ходящих по улицам города в пьезоэлектрической обуви, становятся распределенной сенсорной сетью, собирающей данные о перемещениях населения.
Анализ этих данных позволяет городским планировщикам выявлять закономерности транспортных потоков, выявлять узкие места в дорожной сети и оптимизировать маршруты общественного транспорта. Каждый шаг пешехода вносит вклад в информационное благоустройство города.
На уровне общественного здравоохранения пьезоэлектрические носимые системы обеспечивают массовый, неинвазивный мониторинг физической активности граждан. Этот глобальный сбор данных позволяет оценить физическое здоровье нации, выявить регионы с низкой активностью, требующие интервенции, и оценить эффективность государственных программ по пропаганде здорового образа жизни. Спортсмены, кроме того, получают возможность для персонализированного тренирования на основе реальных данных собственной активности.
Экологический и энергетический аспект являются не менее важными. Внедрение пьезоэлектрических энергосборных систем означает радикальное снижение зависимости от централизованных внешних источников электроэнергии для питания портативных устройств.
Вместо централизованного производства электричества на тепловых или ядерных электростанциях, каждый человек становится микроэнергопроизводителем, собирая энергию из окружающей среды. Это развитие автономных сенсорных сетей, где каждый датчик или устройство в буквальном смысле черпает энергию из окружающего мира, представляет собой фундаментальный сдвиг в парадигме энергоснабжения.
Еще одно значимое следствие — социальное. Система, в которой активность человека становится источником энергии, создает естественный положительный стимул для здорового образа жизни. Когда пользователь видит на экране фитнес-трекера, питаемого его собственной энергией, что каждые пять тысяч шагов — это заряд батареи, активность приобретает материальный, видимый результат.
Это сочетание пьезоэлектрической генерации с мониторингом физической активности создает замкнутый положительный цикл, стимулирующий людей к большей активности, что, в свою очередь, генерирует больше энергии для питания их устройств.
3.5. Гибкие пьезоэлектрические наногенераторы
Современные полимерные пьезоэлектрические наногенераторы (PENG) на основе массивов микростолбиков P(VDF-TrFE)/SnS демонстрируют выдающиеся характеристики. Напряжение холостого хода (V_oc) достигает 17,28 вольт на квадратный сантиметр. Ток короткого замыкания (I_sc) составляет 0,94 микроампера на квадратный сантиметр. Плотность мощности достигает 10,69 микровватт на квадратный сантиметр при давлении 0,5 мегапаскаля.
Эти показатели представляют улучшение в 6 раз по напряжению и 4 раза по току по сравнению с чистой пленкой P(VDF-TrFE) без структурирования.
Преимущества архитектуры микростолбиков включают повышенное содержание бета-фазы в полимере, которая обладает лучшей пьезоэлектрической активностью. Лучшая ориентация дипольных моментов достигается благодаря структурированию материала. Увеличенная площадь контакта между слоями повышает эффективность механического преобразования. Способность генерировать различные сигналы в зависимости от типа механического воздействия открывает возможности для умных датчиков.
Наногенераторы на основе безсвинцовых материалов, таких как вольфрамат висмута (Bi2WO6), встроенные в прозрачную матрицу PDMS, представляют собой прорыв в создании биосовместимых устройств. Такие генераторы демонстрируют пьезоэлектрический коэффициент d33 равный 142,27 пикометра на вольт.
Выходное напряжение достигает 50 вольт при минимальной силе 0,15 килограмма-силы. Выходной ток составляет 0,6 микроампера на квадратный сантиметр. Время отклика системы равно 100 миллисекундам. Эффективность преобразования энергии достигает 23,18%, что является высоким показателем для полимерных материалов.
Полная прозрачность материала позволяет интегрировать генератор в различные приложения, включая дисплеи и оптические датчики. Биосовместимость открывает возможности для имплантируемых устройств.
4. Интеграция с системами хранения и управления энергией
4.1. Системы накопления энергии: от импульса к непрерывной подаче
Фундаментальная проблема пьезоэлектрических генераторов заключается в их природной способности производить нестабильный, прерывистый выход электрической энергии.
Энергия, собираемая от отдельных шагов пешехода, поступает импульсами с каждым контактом стопы с землей, в то время как вибрационная энергия мостовых конструкций пульсирует в такт с проезжающими транспортными средствами.
Это принципиальное ограничение препятствует прямому питанию электронных устройств, которые требуют стабильной и непрерывной подачи энергии. Решением этой проблемы является разработка многоуровневых систем накопления энергии, которые преобразуют прерывистый выход генератора в надежное, стабильное энергоснабжение.
Суперконденсаторы, также известные как ультраконденсаторы или двойные электрические слои конденсаторов, идеально приспособлены для работы с пульсирующим характером пьезоэлектрического выхода. Эти устройства способны к чрезвычайно быстрой зарядке и разрядке, что позволяет им эффективно захватывать энергию коротких импульсов.
Суперконденсаторы характеризуются исключительно высокой плотностью мощности, позволяя отдавать большие токи за очень короткие промежутки времени, что необходимо для питания пиковых нагрузок мобильных устройств. Еще более впечатляющей является их долговечность: жизненный цикл, измеряемый в миллионах циклов заряда-разряда, значительно превышает срок службы традиционных электрохимических батарей.
Суперконденсаторы функционируют как идеальный амортизатор энергии, буферизуя импульсные нагрузки, которые неизбежно возникают при использовании мобильных вычислительных устройств и датчиков.
Литий-ионные батареи в этой архитектуре играют принципиально иную роль — они служат долговременным хранилищем энергии. Эти химические аккумуляторы обеспечивают исключительно высокую плотность энергии, позволяя накапливать колоссальное количество электрической энергии в минимальном объеме компактного корпуса.
Стабильное напряжение на выходе батареи, остающееся практически неизменным по мере разряда, позволяет питать электронные устройства без необходимости в дополнительных схемах стабилизации напряжения.
Литий-ионные батареи оптимальны для долговременного хранения энергии, которая накапливается в течение периодов активности и может быть использована при необходимости в позднейшие времена. Чрезвычайно низкий саморазряд — не более нескольких процентов в месяц — означает, что накопленная энергия может сохраняться в течение длительных периодов неиспользования без значительных потерь.
Оптимальная архитектура энергоснабжения представляет собой гибридную систему, которая интеллигентно комбинирует сильные стороны обоих типов накопителей. Суперконденсаторы занимают первый уровень, непосредственно принимая импульсную энергию от пьезоэлектрического генератора и буферизуя эти пики.
Литий-ионные батареи располагаются на втором уровне, накапливая постоянную среднюю мощность, которая протекает от суперконденсаторов. Такая многоуровневая архитектура максимизирует общую эффективность системы: суперконденсаторы предотвращают потери энергии импульсов, которые слишком быстры для батарей, а батареи обеспечивают долговременное питание в периоды низкой активности генератора.
4.2. Электроника управления питанием
Пьезоэлектрические генераторы производят переменный ток сложной формы с непредсказуемой амплитудой и частотой, который невозможно непосредственно применить для питания электронных устройств. Перед тем как энергия может быть полезно использована, она должна пройти тройное преобразование: выпрямление, стабилизация и оптимизация.
Процесс выпрямления осуществляется мостовыми выпрямителями — классическими электронными схемами, состоящими из четырех диодов, которые преобразуют переменный ток в однонаправленный постоянный ток.
Четыре диода расположены в характерной конфигурации таким образом, что независимо от полярности входного напряжения выходное напряжение всегда имеет одну и ту же полярность. Это преобразование является необходимым предварительным условием для всех последующих операций обработки сигнала.
Следующий критический компонент — DC-DC преобразователи — выполняет функцию стабилизации напряжения, обеспечивая постоянный, предсказуемый выход независимо от значительных колебаний входного напряжения.
Пьезоэлектрические генераторы, как правило, производят напряжение, которое варьируется в зависимости от интенсивности механического воздействия, могут давать значительные колебания уровня.
DC-DC преобразователи поддерживают выходное напряжение на постоянном уровне, обычно в диапазоне 5 вольт для питания мобильных устройств.
Специализированные контроллеры заряда осуществляют интеллигентное управление процессом зарядки аккумуляторов, предотвращая опасную перезарядку, которая может привести к деградации батареи и потенциальным пожарам, одновременно продлевая срок полезного использования батареи.
Более продвинутый уровень управления достигается благодаря внедрению алгоритмов отслеживания точки максимальной мощности (MPPT — Maximum Power Point Tracking). Эти интеллектуальные алгоритмы функционируют путем постоянного измерения мгновенного тока и напряжения, генерируемых пьезоэлектрическим элементом, с последующим расчетом мощности.
На основе анализа направления и скорости изменения мощности система динамически подстраивает электрическую нагрузку генератора для поддержания его работы в точке максимальной выходной мощности. Этот процесс происходит непрерывно, десятки раз в секунду, обеспечивая максимизацию энергии, собираемой при любых условиях механического воздействия.
Венец современного управления энергией — интеграция искусственного интеллекта и алгоритмов машинного обучения. Эти системы анализируют исторические паттерны движения и активности пользователя для прогнозирования доступности энергии в различные периоды.
Машинное обучение позволяет системе распознавать характерные паттерны активности — например, интенсивность ходьбы в утренние часы, снижение активности днем и вновь возросшую активность вечером — и предсказывать, когда произойдут пики энергии.
На основе этих предсказаний система может адаптивно оптимизировать потребление энергии электронными устройствами, переводя их в режимы низкого энергопотребления в периоды предсказанного дефицита энергии.
При предсказании повышенной доступности энергии система может активировать энергоемкие функции, такие как поиск GPS, загрузка данных или обновление ПО. Такой интеллектуальный подход устраняет конфликт между ограниченной доступностью энергии и функциональными потребностями современных мобильных устройств.
5. Применения и перспективы развития
5.1. Беспроводные сенсорные сети и Интернет вещей
Пьезоэлектрические энергосборники представляют собой идеальное решение для питания узлов беспроводных сенсорных сетей (WSN), открывая новые горизонты в области распределенного мониторинга.
При проведении контроля состояния инфраструктурных объектов датчики устанавливаются на мосты, исторические здания, тоннели, железнодорожные пути и дорожные покрытия, где они непрерывно оценивают структурное здоровье конструкций, собирая энергию из вибраций, которые неизбежно возникают при эксплуатации.
Таким образом, каждый проезжающий поезд или автомобиль становится источником питания для датчика, обеспечивая полную автономность системы мониторинга.
В промышленном контексте датчики вибрации, питаемые пьезоэлектрическими генераторами, устанавливаются непосредственно на оборудование производственных линий и машин.
Эти автономные устройства обеспечивают непрерывный мониторинг состояния машин и питают системы предиктивного обслуживания, которые с поразительной точностью предупреждают об необходимости профилактического ремонта до возникновения катастрофического отказа. Такой подход существенно снижает затраты на внеплановые остановки и повышает производительность.
При создании умной среды в жилых и служебных помещениях сетевые датчики контролируют множество параметров окружающей среды: качество воздуха, влажность, уровни освещения и характеристики климата.
Пьезоэлектрические генераторы питают эти датчики, устраняя необходимость в проводной инфраструктуре. Системы интеллектуального контроля освещения и климата, получая информацию от датчиков, адаптируются к реальным условиям окружающей среды и предпочтениям пользователей, обеспечивая оптимальный комфорт и энергоэффективность.
Таблица 3. Применения пьезоэлектрических генераторов в системах мониторинга инфраструктуры
| Сегмент применения | Объекты мониторинга | Типы датчиков | Параметры контроля | Требуемая мощность |
|---|---|---|---|---|
| Мостостроение | Мосты, эстакады, путепроводы | Датчики вибрации, акселерометры | Амплитуда колебаний, частота, деформация | 2-5 мВт |
| Железнодорожная инфраструктура | Железнодорожные пути, стрелки, переезды | Датчики давления, вибрации | Нагрузка на рельсы, вибрационные характеристики | 3-8 мВт |
| Дорожное хозяйство | Дорожные покрытия, асфальт, бетон | Пьезосенсоры в дорожном полотне | Плотность трафика, нагрузки на покрытие | 1-3 мВт |
| Подземные сооружения | Тоннели, метро, подземные переходы | Датчики структурных деформаций | Микротрещины, оседание, влажность | 2-4 мВт |
| Исторические здания | Памятники архитектуры, старинные строения | Датчики микровибраций, влажности | Состояние конструкции, микротрещины | 1-2 мВт |
Примерение в промышленности и в умных здания
| Сектор | Место установки | Источник энергии | Тип мониторинга | Энергопотребление |
|---|---|---|---|---|
| Производство | Производственное оборудование, станки, конвейеры | Вибрация работающих машин | Предиктивное обслуживание | 5-15 мВт |
| Энергетика | Вращающееся оборудование, генераторы, турбины | Вибрация вращающихся частей | Состояние подшипников, балансировка | 10-20 мВт |
| Жилые помещения | Внутренние стены, потолки, полы | Движение людей, бытовые вибрации | Качество воздуха, влажность, температура | 0,5-2 мВт |
| Офисные здания | Потолочные панели, дверные проемы, коридоры | Передвижение людей, открытие дверей | Освещение, кондиционирование, безопасность | 1-5 мВт |
| Торговые центры | Основные проходы, входные зоны, эскалаторы | Вибрация от высокого потока людей | Аналитика посетителей, безопасность | 5-10 мВт |
5.2. Революционные медицинские имплантируемые устройства
Гибкие биосовместимые пьезоэлектрические наногенераторы открывают перед медициной поистине революционные возможности, позволяя создавать устройства нового поколения, которые работают в гармонии с естественными процессами человеческого организма.
Кардиостимуляторы, питаемые от сокращений сердца пациента, могут функционировать практически неопределенно долго без необходимости хирургического извлечения и замены батареи, что снижает риск осложнений и улучшает качество жизни пациентов. Нейростимуляторы, черпающие энергию из естественных движений тела, открывают новые возможности в лечении различных неврологических заболеваний, от болезни Паркинсона до эпилепсии.
Датчики глюкозы, уровня электролитов и других критических биомаркеров, которые не требуют замены батарей, обеспечивают непрерывный мониторинг в режиме реального времени. Это особенно значимо для пациентов с диабетом, где своевременная информация о уровне сахара в крови может спасти жизнь.
Комплексные системы мониторинга физиологических параметров, включающие датчики частоты сердечных сокращений, артериального давления, функции дыхания и других показателей, обеспечивают ранее недостижимое раннее выявление осложнений и позволяют врачам проводить превентивное лечение.
Пьезоэлектрические мединицнские устройства нового поколения
| Тип устройства | Источник энергии | Механизм сбора | Срок автономности | Минимальное вмешательство |
|---|---|---|---|---|
| Кардиостимулятор | Сокращения сердца | Движение стенок миокарда | 10-15 лет без замены | Одна имплантация на всю жизнь |
| Нейростимулятор | Естественные движения тела | Деформация мышц и связок | 8-12 лет | Минимальная переимплантация |
| Датчик глюкозы | Микродвижения, пульсация крови | Субдермальные вибрации | Неограниченно | Постоянное присутствие под кожей |
| Датчик артериального давления | Пульсация артерий | Вибрация сосудистой стенки | Неограниченно | Неинвазивное крепление |
| Датчик ЧСС и дыхания | Кардиогемодинамические колебания | Микровибрации грудной клетки | Неограниченно | Подкожное размещение |
| Комплексная система | Комбинированный сбор энергии | Интеграция нескольких источников | 15+ лет | Единая имплантация |
5.3. Рынок и макроэкономические перспективы
Глобальный рынок пьезоэлектрических устройств демонстрирует стабильный и впечатляющий рост, привлекая внимание инвесторов и промышленных гигантов. Текущий объем рынка в 2024-2025 годах оценивается в диапазоне 35,59-38,40 миллиардов долларов США. Аналитические прогнозы на 2033-2034 годы указывают на значительное расширение рынка до 55,49-57 миллиардов долларов. Такой рост отражается среднегодовым темпом увеличения (CAGR), превышающим впечатляющие 7,9%.
Множество факторов стимулирует этот динамичный рост. Прежде всего, наблюдается бурный рост экосистемы Интернета вещей и неуклонный спрос на автономные электронные устройства, которые не требуют внешних источников питания. Миниатюризация электроники и бурное развитие рынка носимых технологий предъявляют новые требования к системам энергоснабжения, которые должны быть компактными, легкими и длительными.
Ужесточение экологических регуляций во всем мире стимулирует переход промышленности на возобновляемые источники энергии. Наконец, динамичный рост рынка электромобилей и гибридных транспортных средств требует разработки новых и более эффективных технологий управления энергией.
Географическая картина рынка отчетливо демонстрирует региональные особенности. Восточная Азия, представленная производственными мощностями Китая, Японии и Южной Кореи, является не только основным производственным центром, но и крупнейшим рынком потребления пьезоэлектрических устройств, стимулируемым развитием потребительской электроники. Северная Америка и европейские страны, в свою очередь, лидируют в области инновационных разработок и высокотехнологичных применений пьезоэлектрических устройств, финансируя передовые исследовательские проекты.
5.4. Технологические вызовы и направления фундаментальных исследований
Несмотря на очевидные перспективы, пьезоэлектрические генераторы сталкиваются с рядом существенных ограничений, которые необходимо преодолеть для их повсеместного распространения.
Относительно низкая плотность энергии в сравнении с кремниевыми солнечными элементами и литий-ионными батареями существенно ограничивает их применение в высокоэнергоемких устройствах, таких как портативные компьютеры и смартфоны с интенсивной нагрузкой.
Высокая стоимость некоторых пьезоэлектрических материалов, особенно PZT с его превосходными характеристиками, значительно затрудняет их массовое производство и делает устройства экономически нецелесообразными для массового рынка.
Проблемы долговечности в агрессивных промышленных средах с высокой влажностью, температурными колебаниями и химическими воздействиями требуют разработки инновационных защитных покрытий. Наконец, токсичность свинца, являющегося неотъемлемой частью PZT-материалов, серьезно ограничивает их использование в приложениях, которые находятся в прямом контакте с человеком, особенно в медицинских устройствах.
Направления современных научных исследований и разработок (НИОКР) сосредоточены на комплексном решении этих проблем.
Критически важным направлением является разработка безсвинцовых пьезоэлектрических материалов с высокими функциональными характеристиками, которые могли бы полностью заменить токсичный PZT без снижения производительности.
Наноструктурирование материалов на молекулярном и атомарном уровне открывает возможности для значительного повышения эффективности преобразования энергии за счет оптимизации структуры на наноуровне и улучшения электромеханической связи. Систематическая разработка композитных материалов нацелена на достижение оптимального баланса между механической гибкостью и электрической производительностью.
Развитие технологий печатной электроники обещает революционизировать производство, позволяя массово производить гибкие пьезоэлектрические генераторы по доступным ценам прямо на гибких полимерных подложках. Интеграция с системами искусственного интеллекта и машинного обучения обеспечит оптимизацию работы генератора в реальном времени и точное предсказание доступности энергии.
Перспективные материалы будущего включают полимерные нанокомпозиты с беспрецедентным пьезоэлектрическим коэффициентом, превышающим 30 пКл/Н, что приблизит их к характеристикам керамических материалов при сохранении гибкости.
Органические пьезоэлектрики обещают создание полностью биоразлагаемых устройств, решая экологические проблемы.
Перовскитные структуры открывают возможности для создания гибридных солнечно-пьезоэлектрических систем, которые одновременно преобразуют световую и механическую энергию.
Двумерные материалы, такие как дисульфид молибдена (MoS2) и графен, перспективны для создания ультратонких генераторов с улучшенными электрическими характеристиками и возможностью интеграции в различные структуры.
Перспективные пьезоэлектрические материалы будущего (PDF)
5.5. Инновационные подходы к конструированию и производству
Современные разработки устройств движутся в направлении создания многофункциональных систем, которые объединяют несколько функций в одном компактном устройстве. С
амопитающиеся датчики-актуаторы представляют собой революционный класс устройств, которые одновременно измеряют параметры окружающей среды и осуществляют активное воздействие на систему, функционируя полностью без дополнительных внешних источников питания, за счет собственного энергосбора.
Гибридные энергосборники нового поколения интеллигентно комбинируют пьезоэлектрические, трибоэлектрические (основанные на контакте различных материалов) и электромагнитные механизмы для максимизации выхода энергии в различных условиях. Адаптивные системы способны динамически изменять свою конфигурацию в зависимости от текущих условий эксплуатации, обеспечивая оптимальную производительность при любых обстоятельствах.
Революция в масштабируемости производства достигается благодаря внедрению передовых технологических подходов, которые позволяют перейти от экспериментальных образцов к промышленному производству.
Роликовая печать, заимствованная из полиграфической промышленности, позволяет производить гибкие пьезоэлектрические пленки в больших промышленных объемах с экономически привлекательной стоимостью производства.
Технология электроспиннинга обеспечивает производство нановолокон с исключительными пьезоэлектрическими свойствами, которые могут быть встроены в гибкие многослойные структуры и текстили.
Трехмерная печать (3D-печать) открывает возможности для создания композитных структур чрезвычайно сложной геометрии, оптимизированных для конкретных практических применений и условий эксплуатации, что было невозможно при традиционных методах производства.
Повный Андрей Владимирович, преподаватель Филиала УО Белоруский государственный технологический университет "Гомельский государственный политехнический колледж"
