Бесперебойное и стабильное электроснабжение — основа надежной работы промышленных предприятий и дата-центров. Даже кратковременные колебания напряжения способны вывести из строя чувствительное оборудование, привести к потере данных или остановке производства.
Современные технологии стабилизации позволяют нейтрализовать сетевые помехи, провалы и выбросы напряжения, обеспечивая электронным системам идеальные условия работы. В этой статье мы разберем ключевые методы и устройства, применяемые для поддержания стабильного напряжения в промышленности и IT-инфраструктуре.
Почему стабилизация напряжения так важна?
1) Основные угрозы нестабильного электроснабжения
Электросети промышленных предприятий и дата-центров функционируют в условиях постоянных электромагнитных возмущений, которые проявляются самым разным образом: начиная от внезапных провалов и скачков напряжения, обусловленных перегрузками, короткими замыканиями либо включением мощного оборудования, и заканчивая высокочастотными искажениями, возникающими из-за работы импульсных источников питания, частотных преобразователей и сварочных приборов.
Кроме этого, значительный вклад в электромагнитную загрязнённость вносят гармонические искажения, возникающие при эксплуатации нелинейных потребителей, например, выпрямителей и инверторов.
К наиболее критичным сценариям воздействия на энергосистему относится полное исчезновение электропитания из-за аварийного отключения подстанций или повреждения электрических линий, что мгновенно выводит из строя всё подключённое оборудование.
Отсутствие комплексной системы защиты приводит к серьезным последствиям: в производственном процессе это может выразиться нарушениями в работе станков с числовым программным управлением и специализированных двигателей, выходом из строя элементов автоматизации или логистических систем. Такие сбои провоцируют простои, снижение рентабельности и иногда приводят к повреждению высокотехнологичного оборудования и потере значительных финансовых ресурсов.
В дата-центрах колебания и перебои напряжения могут вызвать остановку серверов, потерю или повреждение критически важной информации и затронуть работоспособность облачных платформ и сервисов, на которых завязана инфраструктура заказчиков и конечных пользователей.
Для снижения описанных рисков современные технологические комплексы используют электронные системы многоуровневой защиты, стабилизаторы, источники бесперебойного питания и аккумуляторные массивы, способные поддерживать работу оборудования даже в условиях полного исчезновения питания на основной линии в течение всего времени, необходимого для запуска резервных дизель-генераторных установок.
В промышленности и ИТ-структурах также востребованы инструменты мониторинга качества электроснабжения, системы автоматического контроля и дистанционного управления питанием.
Практика показывает, что только интегрированное использование всех этих решений позволяет создавать инфраструктуру, максимально устойчивую к аварийным ситуациям и минимизирующую ущерб от любых негативных воздействий на электрическую сеть.
2) Требования к качеству электроэнергии
Электроснабжение промышленных предприятий и дата-центров регулируется комплексом международных (например, IEC) и национальных (например, ГОСТ, ПУЭ) стандартов, целью которых является обеспечение безопасности, надежности и стабильности работы технологического оборудования.
Современные нормативы определяют точные параметры, при которых допускается работа электросетей. Особое внимание уделяется следующим показателям:
Стандарты устанавливают, что допустимое отклонение напряжения в сетях не должно превышать 10% от номинального значения. Это правило гарантирует, что оборудование будет работать в штатном режиме, не подвергаясь риску выхода из строя или деградации из-за пониженного либо повышенного напряжения.
Превышение этого значения может вызвать перегрев, срабатывание защитных реле, ухудшение характеристик изоляции и сокращение срока службы как промышленных, так и ИТ-систем.
Качество электрической энергии во многом определяется степенью искажения формы тока и напряжения. В промышленных сетях нормы ограничивают коэффициент несинусоидальности значением не более 8%.
Превышение этого порога приводит к появлению дополнительных тепловых потерь в оборудовании, шуму, вибрациям трансформаторов и электродвигателей, а также помехам в системе управления и автоматизации.
Особое значение для серверного оборудования и других чувствительных электронных систем имеет длительность кратковременных провалов напряжения.
По стандартам, такие события не должны превышать продолжительность 20 миллисекунд, поскольку более длительные перебои могут привести к сбоям или аварийному отключению серверов, что недопустимо для поддержания непрерывности бизнес-процессов и сохранности данных.
Для выполнения этих требований в практических условиях используются современные электронные системы стабилизации и фильтрации.
Стабилизаторы поддерживают уровень напряжения в допустимых пределах даже при колебаниях во внешних энергосетях, фильтры подавляют гармонические искажения, источники бесперебойного питания обеспечивают защиту от кратковременных провалов и мгновенных отключений. Только внедрение такого многоуровневого подхода обеспечивает соответствие регламентам и надежную работу всей инфраструктуры.
Соблюдение параметров, заданных стандартами, позволяет существенно снизить риск отказов, увеличить срок службы оборудования, уменьшить перерывы в производстве и обеспечить безопасность информационных систем. Это имеет важное значение для промышленных предприятий и дата-центров, где даже незначительные отклонения от нормы могут привести к существенным потерям.

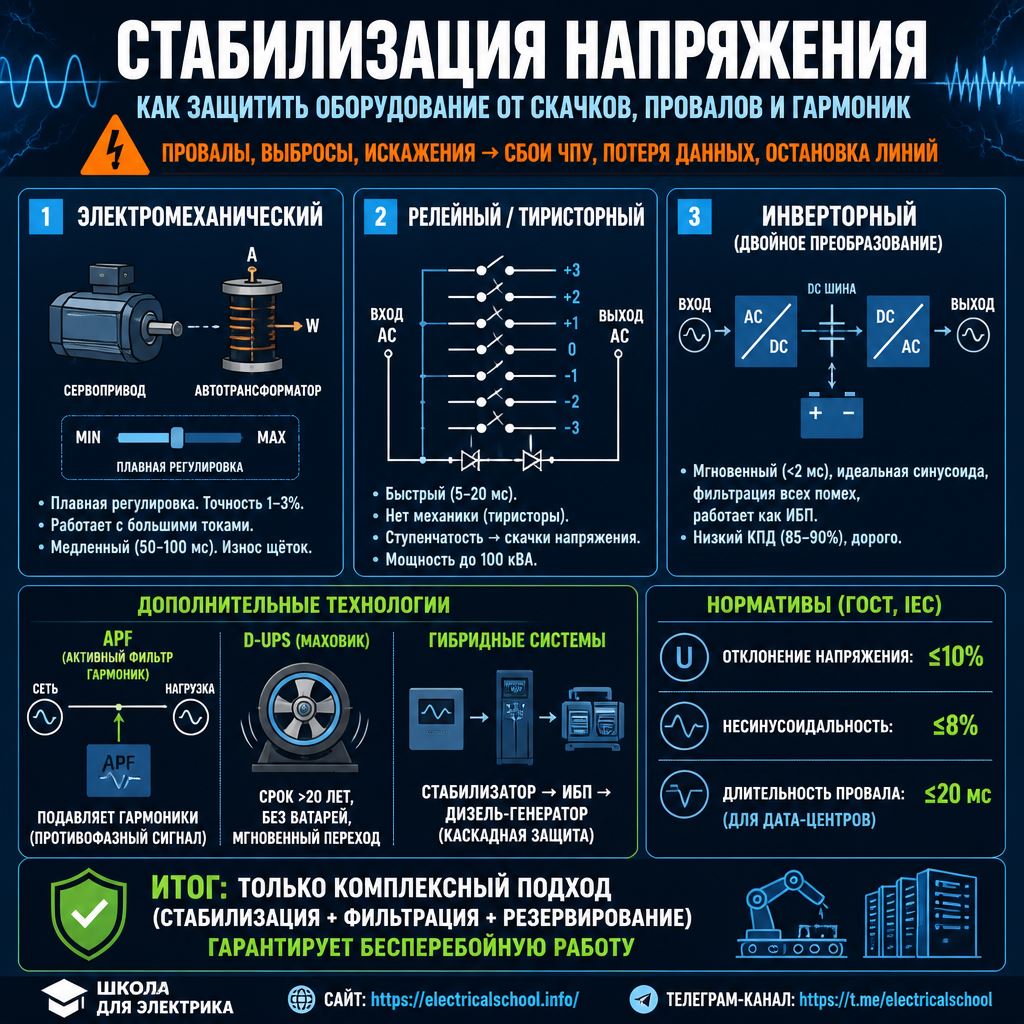

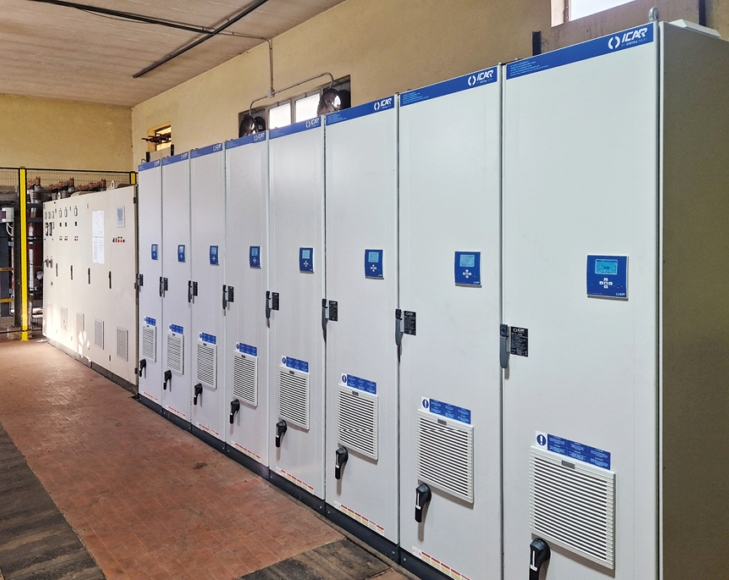

Основные методы стабилизации напряжения
1) Электромеханические стабилизаторы

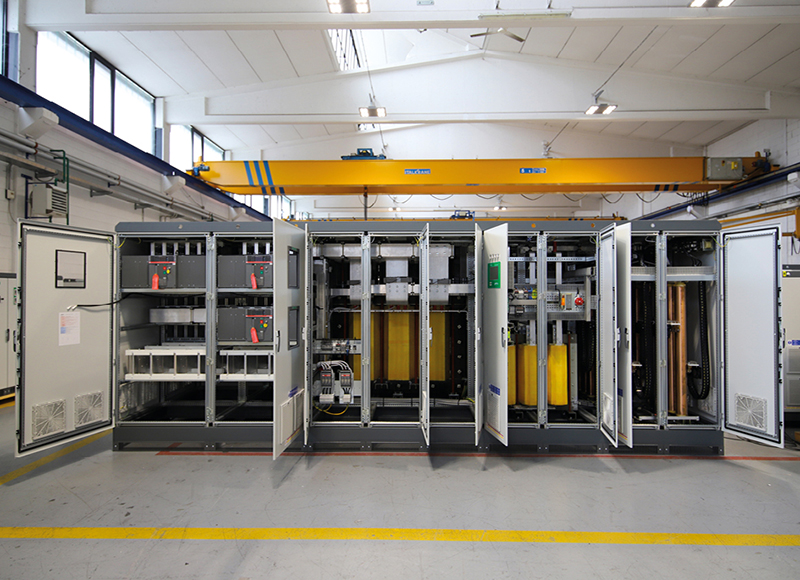

Электромеханические стабилизаторы напряжения остаются одними из самых распространённых и надёжных устройств в промышленной сфере благодаря своей способности обеспечивать плавную и точную регулировку напряжения.
Основой их работы служит автотрансформатор, оснащённый сервоприводом — специальным электродвигателем, который автоматически изменяет положение ползунка, регулирующего коэффициент трансформации. Это позволяет стабилизатору адаптироваться к колебаниям входного напряжения, поддерживая выходное напряжение в заданных пределах.
Принцип действия таких стабилизаторов заключается в непрерывном слежении за параметрами электросети и корректировке соотношения между первичной и вторичной обмотками трансформатора.
Если входное напряжение начинает отклоняться от номинала, сервопривод запускается и плавно перемещает ползунок, изменяя выходное напряжение так, чтобы компенсировать его отклонение. Благодаря этому механизм может обеспечить очень высокую точность стабилизации, обычно в пределах 1-3%, что особенно важно для чувствительного промышленного оборудования и высокоточной автоматики.
Одним из ключевых преимуществ электромеханических стабилизаторов является их способность работать с большими токами, что делает их незаменимыми на производственных линиях и в цехах, где используются токовые нагрузки значительной мощности. Они надёжно справляются с резкими пусковыми токами электродвигателей и другого тяжёлого оборудования, сохраняя устойчивую характеристику выходного напряжения.
Несмотря на ряд достоинств, у таких устройств есть и определённые ограничения.
Во-первых, реакция электромеханического стабилизатора на быстрые и резкие колебания напряжения занимает несколько десятков миллисекунд, что может быть недостаточно при внезапных и кратковременных перепадах, характерных для некоторых современных промышленных процессов.
Во-вторых, из-за наличия в конструкции движущихся частей — таких как щётки, двигатели и подвижные контакты — со временем происходит естественный износ механизма. Это требует периодического технического обслуживания, замены деталей и ограничивает срок службы аппарата.
Тем не менее, благодаря своей надёжности, возможности работать при больших нагрузках и обеспечению высокоточной регулировки, электромеханические стабилизаторы остаются востребованными в отрасли и продолжают широко использоваться.
2) Релейные и тиристорные стабилизаторы
Более быстродействующими аналогами электромеханических стабилизаторов выступают релейные и тиристорные стабилизаторы напряжения, которые отличаются принципиально иной конструкцией и методом регулирования выходного напряжения.
В этих устройствах переключение рабочих обмоток трансформатора происходит не за счёт механического сервопривода, как в электромеханических системах, а посредством электронных ключей — реле или тиристоров. Такой подход позволяет значительно ускорить процесс стабилизации и повысить эффективность работы.
В релейных стабилизаторах регулировка осуществляется за счёт переключения фиксированных обмоток трансформатора с помощью электромеханических реле.
Благодаря этому переключение происходит гораздо быстрее, чем в системах с сервоприводом — всего за 5-20 миллисекунд. Такая скорость реакции очень важна для защиты современной чувствительной электроники и высокоточного оборудования, в которых даже кратковременные отклонения напряжения могут привести к сбоям или повреждениям.
Тиристорные стабилизаторы работают на полупроводниковых элементах, которые переключают обмотки без участия движущихся частей. Это обеспечивает ещё более высокую надёжность и долговечность устройства, поскольку отсутствует износ механических компонентов, характерный для электромеханических и релейных моделей.
Тиристорные аппараты способны практически мгновенно реагировать на изменения входного напряжения, что делает их оптимальным решением в условиях динамических нагрузок и необходимости постоянного поддержания стабильного электропитания.
Несмотря на высокую скорость отклика и улучшенную надёжность, релейные и тиристорные стабилизаторы обладают и некоторыми особенностями, связанными с принципом работы.
Поскольку регулирование осуществляется по ступенчатому методу — переменное подключение отдельных обмоток трансформатора — в момент переключения возникают кратковременные скачки выходного напряжения. Эти импульсы, хотя и кратковременны, могут негативным образом сказываться на особо чувствительном оборудовании, требуя дополнительной фильтрации или смягчающих мер.
Ещё одним ограничением является мощностной предел таких стабилизаторов, который обычно не превышает 100 кВА. Это ограничивает их использование на очень крупных промышленных объектах или в системах с экстремально высокими нагрузками, где по-прежнему предпочтительны электромеханические стабилизаторы или более сложные решения на базе трансформаторов большой мощности.

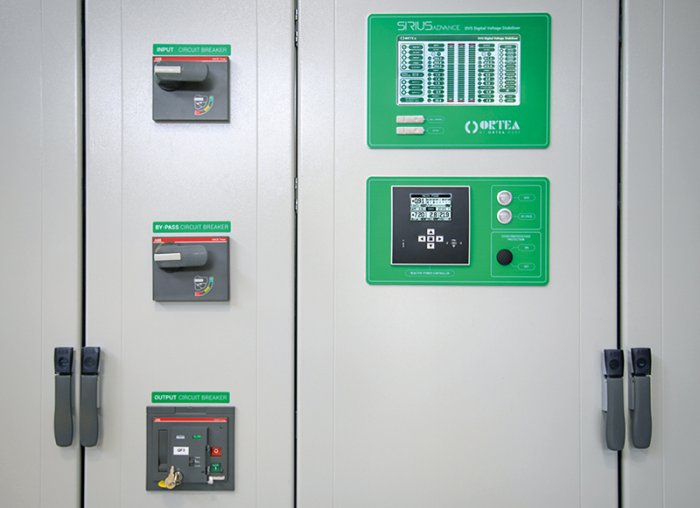

3) Инверторные системы (двойного преобразования)
На сегодняшний день наивысшим уровнем развития среди стабилизаторов напряжения считаются инверторные стабилизаторы, функционирующие по технологии двойного преобразования. Этот принцип работы подразумевает полный цикл преобразования энергии, что обеспечивает выходное напряжение с практически идеальной синусоидальной формой и стабилизированными параметрами.
Суть метода заключается в том, что входное переменное напряжение сначала преобразуется в постоянное путём выпрямления, а затем, используя мощный инвертор, преобразуется обратно в переменное напряжение с тщательно заданными характеристиками.
Такой подход позволяет полностью изолировать подключённое оборудование от всех видов помех, присущих сети постоянного электропитания: как амплитудных и частотных колебаний, так и гармонических и высокочастотных искажений.
Благодаря этому фильтрация входного напряжения достигает максимального уровня, что крайне важно для чувствительной электроники и сложных промышленных систем, где даже малейшее отклонение может привести к сбоям, выходу из строя или потере данных.
Одним из ключевых преимуществ инверторных стабилизаторов является их мгновенная реакция на любые изменения во входной сети.
Время отклика составляет менее 2 миллисекунд, что значительно превосходит скорость традиционных электромеханических и релейных систем. Такая скорость обеспечивает практически непрерывное и стабильное питание подключенного оборудования, что критично для дата-центров, медицинского оборудования, телекоммуникационных систем и других областей, где недопустимы даже кратковременные перебои.
Практически все инверторные стабилизаторы интегрированы с аккумуляторными системами, позволяющими не только стабилизировать напряжение, но и поддерживать питание при полном исчезновении внешнего источника энергии.
Таким образом, они выполняют функцию источников бесперебойного питания (ИБП), гарантируя непрерывность работы критически важных систем в случае аварий или отключений электричества. Это делает такие решения незаменимыми в сферах, где отсутствие электроснабжения приводит к серьёзным экономическим убыткам или угрозам безопасности.
Однако у инверторных стабилизаторов есть и свои недостатки. Прежде всего, это высокая цена, связанная с использованием сложной электронной элементной базы и необходимостью установки качественных аккумуляторных систем.
Кроме того, технологический процесс двойного преобразования сопровождается энерго потями, которые могут достигать 10-15% от полезной мощности. Это означает, что часть электроэнергии расходуется на работу внутренних преобразователей, что снижает общую энергоэффективность и увеличивает эксплуатационные расходы системы.
Тем не менее, преимущества в виде высокой стабильности выходного напряжения, полной фильтрации помех, мгновенной реакции на сетевые изменения и возможности работы в режиме ИБП делают инверторные стабилизаторы наиболее предпочтительными решениями для современных энергоёмких и чувствительных технических комплексов. Их применение обеспечивает максимальную защиту оборудования, минимизацию простоев и значительное повышение надежности электроснабжения.
Дополнительные технологии защиты
1) Активные фильтры гармоник (APF)
В современных электросетях широко распространены так называемые нелинейные нагрузки, такие как компьютеры, серверы, инверторы, частотные преобразователи, светодиодные осветительные приборы и импульсные источники питания.
Все эти устройства потребляют ток несинусоидальной формы, что приводит к возникновению гармонических искажений в сети. Эти гармоники могут вызывать перегрев трансформаторов и кабелей, ложные срабатывания защитных устройств, помехи в работе чувствительной электроники и снижение общего КПД системы.

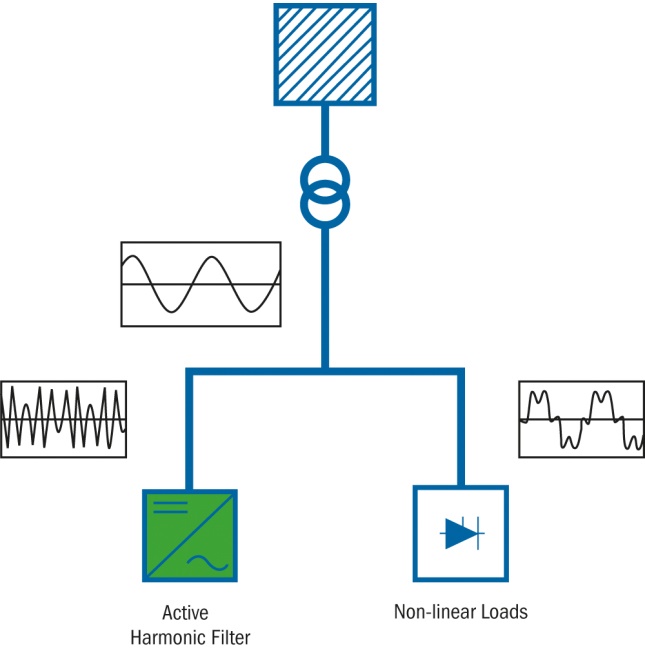

Для борьбы с этим явлением применяются активные фильтры гармоник (APF). Эти высокотехнологичные устройства работают по принципу анализа формы тока в реальном времени. APF измеряет уровень гармонических составляющих в сети и затем генерирует в противофазу точно такой же, но инвертированный гармонический сигнал.
При сложении с исходными искажениями эти противофазные сигналы взаимно уничтожают друг друга, тем самым восстанавливая чистоту синусоидальной формы тока. Это позволяет значительно улучшить качество электроэнергии, продлить срок службы оборудования и повысить эффективность работы всей электрической системы.
2) Динамические источники бесперебойного питания (D-UPS)
Традиционные источники бесперебойного питания (ИБП) обычно используют аккумуляторные батареи для обеспечения резервного электропитания. Однако батареи требуют регулярного обслуживания, имеют ограниченный срок службы (как правило, 5-10 лет) и могут быть чувствительны к температурным условиям.
Альтернативой выступают динамические ИБП (D-UPS), которые основаны на использовании кинетической энергии. В этих системах для кратковременного поддержания питания нагрузки при отключении основной сети используется энергия вращающегося маховика.
При исчезновении основного питания, маховик, благодаря своей инерции, продолжает вращаться и через генератор вырабатывает электроэнергию, обеспечивая бесперебойное питание на протяжении нескольких секунд или минут – достаточного времени для запуска резервных дизель-генераторных установок.
Преимущества D-UPS включают значительно более длительный срок службы (более 20 лет), меньшие требования к обслуживанию по сравнению с аккумуляторными батареями, более высокую энергоэффективность и практически мгновенный переход на резервное питание (менее 1 миллисекунды). Это делает их идеальным решением для крупных объектов, требующих максимально надёжного и долговременного резервирования.
3) Гибридные системы защиты электроснабжения
Для достижения наивысшего уровня надёжности и обеспечения абсолютной непрерывности электроснабжения в особо критичных инфраструктурах, таких как крупные дата-центры, атомные электростанции, больницы или объекты связи, применяются гибридные системы.
Эти комплексные решения объединяют в себе несколько технологий защиты, работающих в тандеме для обеспечения максимальной устойчивости к любым сбоям.
Типичная гибридная система может включать в себя:
-
Быстродействующие регуляторы напряжения (например, инверторные стабилизаторы). Они обеспечивают мгновенную коррекцию напряжения и фильтрацию помех, реагируя на мельчайшие отклонения от нормы.
-
Источники бесперебойного питания двойного преобразования (ИБП). Они применяются для обеспечения бесперебойного питания в случае кратковременных провалов или полных отключений основной сети, используя энергию аккумуляторов.
-
Дизель-генераторные установки (ДГУ). При длительных авариях или полном отсутствии электроснабжения ДГУ автоматически запускаются и берут на себя всю нагрузку, обеспечивая электропитание на протяжении часов или даже дней, пока не будет восстановлено основное энергоснабжение.
Такая многоуровневая система обеспечивает каскадный принцип защиты: каждый последующий элемент вступает в работу, если предыдущий не справляется с возникшей проблемой или если характер проблемы требует более длительного или мощного резервирования. Это минимизирует риски простоев, потери данных и финансовых потерь, обеспечивая максимальную надёжность и отказоустойчивость электроснабжения.
Дальнейшее развитие направлено на повышение КПД инверторов, внедрение цифровых систем мониторинга с искусственным интеллектом и использование суперконденсаторов для мгновенного резервирования.
Надежная стабилизация — это не просто дополнительная опция, а необходимое условие бесперебойной работы современных предприятий и IT-инфраструктуры.
Андрей Повный
