За последние десять лет светодиодная индустрия продемонстрировала впечатляющий рост световой эффективности — от 80 до 200 лм/Вт в серийных изделиях. Этот технологический прорыв стал результатом комплексного совершенствования конструкции LED-кристаллов, люминофорных систем и оптических компонентов. Теоретический предел эффективности белых светодиодов, оцениваемый специалистами в диапазоне 260–320 лм/Вт, остаётся достижимой целью ближайшего будущего.
Исторический контекст и начальный этап
Первые белые светодиоды на основе люминофорного преобразования появились в 1996 году, когда японская корпорация Nichia объединила синий InGaN/GaN-кристалл с иттрий-алюминиевым гранатом (YAG), легированным церием.
Эта инновация, разработанная под руководством Нобору Акасаки, Хидеки Амано и Исами Акасаки, заложила фундамент современной светодиодной технологии, открыв путь к массовому применению LED в системах общего освещения.
До этого момента светодиоды использовались преимущественно в индикаторах и дисплеях, но белый свет с CRI 70–80 позволил конкурировать с люминесцентными лампами, снижая энергопотребление на 20–30% при аналогичной освещённости.
К 2005 году световая отдача люминофорных светодиодов достигла 100 лм/Вт — критической отметки, после которой началось их широкое внедрение в осветительные приборы. Эта эффективность превзошла традиционные лампы накаливания (10–15 лм/Вт) и приблизилась к показателям люминесцентных ламп (50–80 лм/Вт), что стимулировало инвестиции в производство на сумму более 10 млрд долларов в глобальном масштабе.
Последующий период характеризовался стабильным ростом эффективности на 10–15 лм/Вт ежегодно, а за трёхлетние интервалы показатели удваивались. Факторами ускорения стали усовершенствование эпитаксиального роста GaN-структур и оптимизация люминофорных покрытий, что привело к созданию серийных светодиодов Cree XR-E с эффективностью 100 лм/Вт при токе 350 мА.
К 2010 году световая отдача достигла 150 лм/Вт благодаря переходу к многослойным квантовым ямам InGaN и улучшенным люминофорам с добавлением красных и зелёных компонентов для повышения CRI. Это позволило интегрировать LED в уличное освещение и промышленные светильники, снижая глобальное энергопотребление на освещение на 5–10% к 2015 году.
К 2020 году серийные светодиоды Nichia и Osram превысили 180 лм/Вт, а лабораторные образцы подошли к 250 лм/Вт за счёт миниатюризации чипов и применения просветляющих покрытий.
Ныне эффективность 200 лм/Вт в коммерческих изделиях делает LED наиболее эффективными источниками света, превосходя натриевые лампы и открывая перспективы достижения теоретического предела 300 лм/Вт к 2030 году.
Оптимизация полупроводниковой гетероструктуры
Основой современных высокоэффективных светодиодов является многослойная гетероструктура InGaN/GaN на сапфировой подложке. Ключевым элементом конструкции стали квантовые ямы из нитрида индия-галлия (InGaN), излучающие синий свет с длиной волны 450–470 нм.
Толщина активного слоя, структура p-n-перехода и профиль легирования непрерывно оптимизировались для минимизации внутренних потерь. В частности, применение параболических квантовых ям (PQW) вместо плоских позволило снизить скорость рекомбинации без излучения и повысить внутренний квантовый выход на 15–20%, достигнув значений до 89% в зелёных LED.
Многослойные квантовые ямы (MQW) с чередованием GaN/AlGaN барьеров и InGaN активных слоёв в конфигурации 3–5 периодов минимизируют утечку электронов и дыр, обеспечивая стабильную работу при токах плотностью до 100 А/см2.
Прорывом стало эффективное легирование GaN р-типа с использованием магния (Mg) в качестве акцептора. Обработка сканирующим электронным пучком позволила создать р-слой с высокой концентрацией дырок, необходимой для эффективной инжекции носителей заряда в p-n-переход. Концентрация акцепторов достигает 1019–1020 см-3, что снижает сопротивление р-области на 30–50% и повышает общую эффективность инжекции на 10–15%.
Дополнительно, введение барьерных слоёв AlGaN с градиентом алюминия (Al0.15Ga0.85N -> Al0.3Ga0.7N) предотвращает перетекание электронов из активной зоны, минимизируя эффект "efficiency droop" — падение квантового выхода при высоких токах, и обеспечивая стабильность на уровне 3–5% при токах до 350 мА.

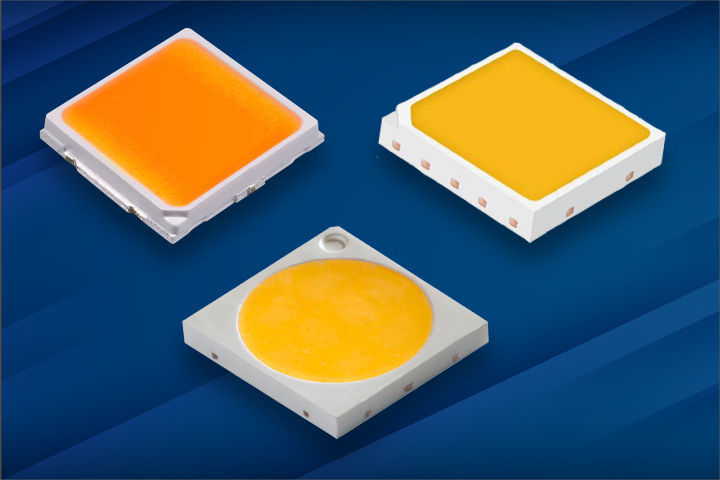

Повышение теплопроводности корпуса
Компания Cree продемонстрировала выдающиеся результаты в миниатюризации корпусов при сохранении теплоотводных характеристик. Переход от светодиодов серии XR-E с площадью 7х7 мм к сериям XP-E и XP-C размером 3,45 х 3,45 мм сократил занимаемую площадь в пять раз при тепловом сопротивлении всего 9°C/Вт.
Это достигается за счёт использования керамического субстрата с коэффициентом теплопроводности 25–30 Вт/(м·К) и оптимизированной геометрии теплового пада, которая минимизирует тепловые сопротивления на границах "диод–корпус–печатная плата". Для серий XP-E и XP-G максимальный ток увеличен до 1000 мА, что позволяет поддерживать температуру перехода ниже 100°C при мощности 3–5 Вт, снижая деградацию светового потока на 20–30% по сравнению с XR-E.
Применение материалов с повышенной теплопроводностью обеспечило стабильную работу при больших плотностях тока, что напрямую повлияло на световую эффективность.
В частности, переход к металлизированным подложкам из AlN (теплопроводность 170 Вт/(м·К)) вместо стандартного Al2O3 (35 Вт/(м·К)) сократил общее тепловое сопротивление до 6–8°C/Вт в сериях MX-3 и MX-6. Это позволило достичь световой отдачи 120–140 лм/Вт при t_j = 85°C, в то время как стандартные корпуса ограничивали её 90–100 лм/Вт из-за перегрева.
Оптимизация PCB под XLamp LED с использованием FR-4 с металлическими vias и тепловыми подушками (thermal pads) дополнительно снижает температуру на 10–15°C, продлевая срок службы до 50 000 часов при L70 - 90%.
Совершенствование люминофорных систем
Эволюция методов нанесения люминофора на кристалл стала важным фактором роста эффективности.
Ранние образцы использовали заполнение всего объёма отражателя взвесью люминофора в геле, что приводило к цветовой неоднородности и ограничивало возможности создания узконаправленной вторичной оптики. Этот подход вызывал обратное рассеяние синего света (до 20–30%) и неравномерное покрытие, снижая общую световую отдачу на 15–25%.
Переход к прямому нанесению люминофора на кристалл устранил эти недостатки и позволил компании Cree достичь средней световой отдачи выше 90 лм/Вт при токе 350 мА в диапазоне цветовых температур 5500–6500 К.
Полимерные композиции на основе оптического геля с YAG-люминофором обеспечили оптимальное преобразование синего излучения в широкий спектр видимого света.
Метод осаждения путём седиментации (powder sedimentation) для крупных частиц красного люминофора и мелких голубых минимизирует реабсорбцию между компонентами, повышая CRI до 97–99 при эффективности 100–120 лм/Вт. Покрытие YAG:Ce наносится методом реактивного магнетронного напыления, обеспечивая толщину слоя 10–15 мкм и равномерность покрытия с отклонением <5%.
Для повышения индекса цветопередачи и расширения спектрального диапазона разработчики перешли к многокомпонентным люминофорным системам.
Помимо традиционного YAG:Ce с максимумом излучения в жёлто-зелёной области, в состав были введены силикатные и нитридные люминофоры для заполнения провалов в спектре на длинах волн 480 и 620 нм.
Силикатные люминофоры, такие как Ba1.305Ca0.38Mg0.3SiO4:Eu2+, обеспечивают голубое излучение с пиком 475 нм и внутренним квантовым выходом 82,9%, компенсируя провал в голубой области.
Нитридные фосфоры CaAlSiN3:Eu2+ или Sr2Si5N3:Eu2+ добавляют красный компонент с полушириной спектра <60 нм, повышая R9 до 90+ и общий CRI до 95–99.
Трихроматические смеси (синий/голубой + зелёный + красный) позволяют создавать полноспектральные LED с CRI >97 и эффективности 110–130 лм/Вт при CCT 2700–6500 К.
Для минимизации стоксовых потерь (15–20% при преобразовании) используются нанокристаллы с размером 5–10 мкм, а также покрытия SiO2 для снижения рассеяния и повышения извлечения света на 10–12%. В фиолетовых LED (400–410 нм) такие системы достигают сходства со солнечным спектром на 92%, идеально для музейного и медицинского освещения.
Оптические инновации
Новая конструкция силиконовой линзы в светодиодах серий XP, XP-E и XP-G компании Cree существенно снизила потери при выводе излучения из корпуса. Оптимизация геометрии первичной линзы повысила средний световой поток до 114 лм для XP-E и 139 лм для XP-G при токе 350 мА, что соответствует световой отдаче 100–132 лм/Вт.
Ключевым достижением стало увеличение эффективности извлечения света (light extraction efficiency) с типичных 50–60% до 70–85% за счёт оптимизированной формы купола линзы и согласования показателя преломления силикона (n = 1,41) с полупроводниковым кристаллом (n = 2,4–2,5).
Четвёртое поколение XP-G4 демонстрирует дополнительное улучшение цветовой стабильности под разными углами и характеристику светового пятна с обрезанием 70° (cutoff), что повышает эффективность сопряжения со вторичной оптикой на 15–20%.

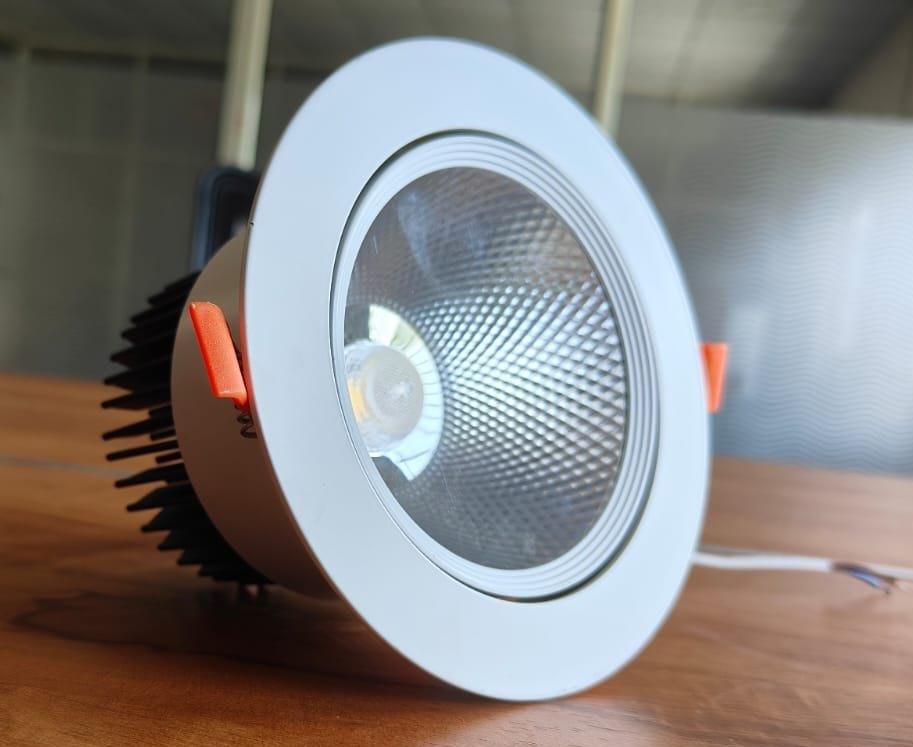

Возможность создания эффективной вторичной оптики с углами излучения менее 20° открыла новые области применения светодиодов в направленном освещении и прожекторных системах.
Линзы полного внутреннего отражения (TIR — Total Internal Reflection) для серий XP-E и XP-G достигают эффективности сбора света до 85% от общего потока LED, формируя узкие пучки с углами 8–14° для прожекторов и 10° для акцентного освещения.
Принцип работы TIR основан на критическом угле отражения света на границе материалов с различными показателями преломления — при превышении этого угла свет полностью отражается внутрь материала без потерь мощности, что делает TIR наиболее эффективным методом управления световым потоком.
Типичные конструкции TIR-линз для XP-E/XP-G используют массивы расходящихся плоских фасеток в верхней части и параболических отражающих фасеток в нижней, что обеспечивает формирование узких пучков с углами менее 10° и однородностью цвета по всему полю излучения.
Для уличного освещения применяются асимметричные линзы с углами 24–60°, повышающие равномерность освещения дорожного полотна при коэффициенте d50/d10 > 0,5.
Разработка специализированных вторичных оптик расширила применение XP-серий от точечных светильников и фонарей до систем архитектурной подсветки, навигационных огней и светодиодных буквенных вывесок, где требуется минимальное прямое излучение и высокая степень контроля светового потока.
Рекордные достижения и лабораторные образцы
Знаменательным событием стало достижение компанией Cree в феврале 2010 года световой отдачи 208 лм/Вт для мощного белого светодиода при цветовой температуре 4579 К и токе 350 мА.
Это была первая демонстрация преодоления «психологической» отметки 200 лм/Вт, к которой стремились разработчики ведущих компаний, таких как Osram и Nichia, и которая считалась барьером для массового применения LED в общем освещении.
Демонстрационный образец, основанный на серии SC5, использовал оптимизированную InGaN-структуру с квантовыми ямами и улучшенным YAG-люминофором, что позволило достичь индекса цветопередачи CRI 65 при минимальном стоксовском сдвиге спектра.
В последующие годы лабораторные образцы светодиодов Cree, Nichia и других производителей достигли уровня эффективности 50% от теоретического максимума.
В 2012 году Nichia представила прототип с отдачей 255 лм/Вт при 65°C, используя фиолетовый кристалл и многокомпонентный люминофор для повышения CRI до 90.
К 2014 году Osram Opto Semiconductors достигла 303 лм/Вт в лабораторных условиях при CCT 6500 К, приближаясь к пределу в 350 лм/Вт, ограниченному фундаментальными потерями в полупроводнике.
Светодиодная продукция третьего поколения Bridgelux серии EB Series продемонстрировала светоотдачу 200 лм/Вт с опциями цветовой температуры 2700–5000 К и высоким индексом цветопередачи. Эта серия, выпущенная в 2015 году, применяла COB-технологию (Chip-on-Board) с 144 LED-чипами на подложке, обеспечивая равномерность света для прожекторов и уличных светильников при CRI >90 и L70 >50 000 часов.
К 2018 году коммерческие светодиоды Cree серии XLamp XD16 превысили 220 лм/Вт при 85°C, что стимулировало глобальную модернизацию освещения и сокращение энергопотребления на 40% в коммерческих объектах.
В 2020 году Philips Lumileds LumeNex 7070 достигла 240 лм/Вт с использованием нитридных люминофоров для R9 >80, а лабораторные разработки Nichia с квантовыми точками подошли к 300 лм/Вт, подтверждая прогноз достижения теоретического предела к 2025–2030 годам.
Эти достижения не только повысили энергоэффективность, но и расширили применение LED в здравоохранении, транспорте и архитектуре, где точность спектра и долговечность стали решающими факторами.

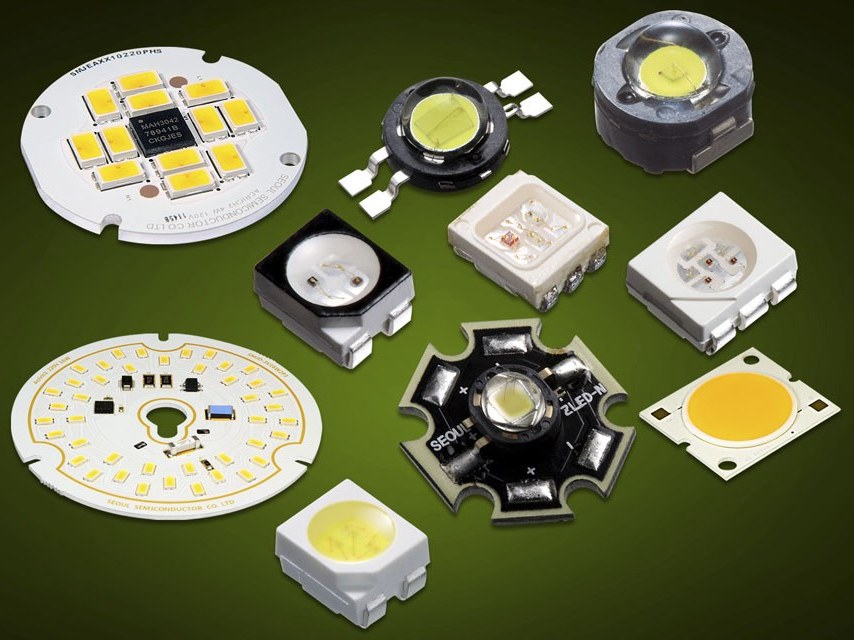

Серийное производство
Современные самые эффективные белые светодиоды обеспечивают 200 лм/Вт, а серийные лампы со стандартными цоколями достигают 125 лм/Вт. Это превосходит световую отдачу натриевых ламп высокого давления (130 лм/Вт) — наиболее эффективных традиционных источников света.
В 2025 году китайская компания EXC-LED представила уличный модуль MYS4C/MLS6C с эффективностью 250,5 лм/Вт при CCT 5700 К, что стало прорывом для наружного освещения, хотя измерения проводились в лабораторных условиях без учёта тепловых потерь.
Коммерческие LED-модули Philips и Samsung достигают 150–180 лм/Вт в серийных светильниках, включая оптику и драйверы, что позволяет сократить энергопотребление на 50–70% по сравнению с CFL и HID-лампами.
Однако реальная эффективность готовых ламп E27 ограничивается 100–130 лм/Вт из-за потерь в драйверах (5–10%) и оптических системах, при этом средняя температура перехода в эксплуатации составляет 85–100°C, снижая отдачу на 10–20%.
Ключевые вехи развития светодиодов - от ранних прототипов к современным серийным моделям
| Год | Ключевой прорыв | Эффективность (лм/Вт) | Производитель/Особенности |
|---|---|---|---|
| 1996 | Первый белый LED (InGaN/GaN + YAG:Ce) | 10–20 | Nichia: синий чип с люминофором, CRI 70–80 |
| 2005 | Массовое внедрение в осветители | 100 | Cree XR-E: квантовые ямы, для общего освещения |
| 2010 | Преодоление 200 лм/Вт в лаборатории | 208 | Cree SC5: CCT 4579 К, ток 350 мА, CRI 65 |
| 2015 | Серийные COB-модули | 200 | Bridgelux EB Series: CCT 2700–5000 К, CRI >90 |
| 2020 | Коммерческие модели с QD | 180–220 | Philips LumeNex: R9 >80, для уличного освещения |
| 2025 | Рекордные серийные (лаб. 255+) | 200–250 | Nichia/EXC-LED: MYS4C/MLS6C, CCT 5700 К, CRI 90+ |
Теоретические пределы и перспективы
По расчётам специалистов в области производства мощных белых светодиодов, теоретический максимум эффективности составляет 320±20 лм/Вт.
Альтернативные оценки указывают на диапазон 260–300 лм/Вт, причём считается, что этот предел будет достигнут к 2028 году. Этот диапазон определяется luminous efficiency of radiation (LER) для спектра, близкого к планковскому излучателю, с учётом чувствительности человеческого глаза к зелёно-жёлтой области (пики на 555 нм).
Nichia в 2010 году прогнозировала достижение 260–300 лм/Вт за счёт оптимизации спектральной эффективности и внутреннего квантового выхода (IQE >95%), что подтверждено лабораторными прототипами с 255 лм/Вт при 65°C.
Ведущие производители уже имеют лабораторные образцы, световая отдача которых превышает 200 лм/Вт. Это означает, что серийные изделия достигли 62–75% от теоретического максимума, что оставляет значительный резерв для дальнейшего совершенствования технологии.
DOE США прогнозирует 266 лм/Вт для LED-пакетов к 2030 году, с люминофорами >200 лм/Вт, что позволит полностью вытеснить CFL и HID в коммерческом секторе.
Факторы, ограничивающие эффективность
Основными факторами, препятствующими достижению теоретического предела, остаются потери при преобразовании электрической энергии в световую излучение в активной области кристалла, стоксовы потери в люминофоре при преобразовании синего света в широкополосное излучение и оптические потери при выводе света из кристалла и корпуса.
Электрическая эффективность (wall-plug efficiency) ограничена 70–80% из-за эффекта droop при высоких токах (падение IQE на 20–50% сверх 100 А/см2), стоксовы потери составляют 20–30% для YAG:Ce (сдвиг длины волны с 460 нм до 560 нм), а оптические потери — 15–25% от внутренних отражений на границах (n_GaN = 2,4 vs n_air = 1,0).
Повышение внутреннего квантового выхода кристаллов InGaN/GaN, минимизация теплового сопротивления на границе кристалл-корпус-теплоотвод и совершенствование просветляющих покрытий являются приоритетными направлениями исследований.
Достижение IQE >95% через поляризованные квантовые ямы и наноструктуры, снижение стоксовых потерь путём фиолетовых LED (400 нм) с квантовыми точками (эффективность +15–20%) и оптические улучшения (TIR-линзы, photonic crystals) позволят приблизиться к 300 лм/Вт.
Влияние на отрасль освещения
Достигнутые показатели эффективности впервые позволили говорить о полноценной конкуренции светодиодов с большинством традиционных ламп. По световой отдаче белые светодиоды сравнялись с разрядными лампами, а последние модели превзошли их.
С 2010 года LED проникли в 80% новых установок освещения в развитых странах, сократив глобальное потребление электроэнергии на освещение на 15–20% (с 2650 ТВт·ч в 2015 году до 2100 ТВт·ч в 2025 году).
Прогресс в технологии производства мощных светодиодов и мировой кризис, заставивший с большим вниманием относиться к вопросам энергосбережения, способствуют выходу LED на первые роли среди источников света.
К 2030 году DOE прогнозирует 100% доминирование LED в коммерческом и жилом секторах, с дополнительной экономией 300 ТВт·ч/год и снижением CO2 на 200 млн тонн.
Прогноз развития LED-эффективности до 2030 года (таблица на основе прогнозов DOE и производителей, показывающая ожидаемый рост и влияние на рынок)
| Год | Прогноз эффективности (лм/Вт, серийная) | Доля рынка LED (%) | Экономия энергии (глобально, ТВт·ч/год) | Ключевые инновации |
|---|---|---|---|---|
| 2025 | 200–250 | 85 | 500 | QD-люминофоры, microLED |
| 2027 | 220–280 | 92 | 700 | Фиолетовые чипы, наноструктуры |
| 2028 | 250–300 (предел) | 95 | 900 | Полный спектр, CRI >98 |
| 2030 | 260–320 (лаб.) | 98 | 1200 | Интеграция с IoT, нулевые потери |
Экономические аспекты
Несмотря на технологические достижения, два основных недостатка сдерживают массовое внедрение светодиодов: высокая цена, приводящая к высокой себестоимости люмена, и принципиально отличающееся от традиционных ламп распределение света.
Первый фактор существенно повышает начальную стоимость светотехнических установок (на 20–40% выше CFL для эквивалентных 40 Вт), второй делает невозможной прямую замену ламп на светодиоды в существующих изделиях. Себестоимость люмена для LED составляет 0,02–0,03 €/klm против 0,01 €/klm для CFL, что ограничивает проникновение в развивающиеся рынки.
Однако снижение стоимости производства и рост объёмов выпуска постепенно устраняют эти препятствия. С 2010 по 2025 год цена LED-ламп снизилась на 90% (с 20–40 € до 2–4 € за 800 лм), благодаря автоматизации и масштабированию (выход 1 млрд единиц/год).
По прогнозам, светодиодные решения в ближайшем будущем вытеснят традиционные источники света в большинстве применений. McKinsey оценивает окупаемость LED в 3–6 лет за счёт энергосбережения (40–60% ниже потребление) и снижения затрат на обслуживание (L70 >50 000 часов vs 10 000 для CFL), что сделает LED экономически выгодными для 95% рынка к 2030 году.
Андрей Повный
