Контакторы– это аппараты дистанционного действия, предназначенные для частых включений и отключений силовых электрических цепей при нормальных режимах работы.
Электромагнитный контактор представляет собой электрический аппарат, предназначенный для коммутации силовых электрических цепей. Замыкание или размыкание контактов контактора осуществляется чаще всего с помощью электромагнитного привода.
Классификация электромагнитных контакторов
Общепромышленные контакторы классифицируются:
- по роду тока главной цепи и цепи управления (включающей катушки) -постоянного, переменного, постоянного и переменного тока;
- по числу главных полюсов - от 1 до 5;
- по номинальному току главной цепи - от 1,5 до 4800 А;
- по номинальному напряжению главной цепи: от 27 до 2000 В постоянного тока; от 110 до 1600 В переменного тока частотой 50, 60, 500, 1000, 2400, 8000, 10 000 Гц;
- по номинальному напряжению включающей катушки: от 12 до 440 В постоянного тока, от 12 до 660 В переменного тока частотой 50 Гц, от 24 до 660 В переменного тока частотой 60 Гц;
- по наличию вспомогательных контактов - с контактами, без контактов.
Контакторы также различаются по роду присоединения проводников главной цепи и цепи управления, способу монтажа, виду присоединения внешних проводников и т.п.
Указанные признаки находят отражение в типе контактора, который присвоен предприятием-изготовителем.
Нормальная работа контакторов допускается
- при напряжении на зажимах главной цепи до 1,1 и цепи управления от 0,85 до 1,1 номинального напряжения соответствующих цепей;
- при снижении напряжения переменного тока до 0,7 от номинального включающая катушка должна удерживать якорь электромагнита контактора в полностью притянутом положении и при снятии напряжения не удерживать его.
Выпускаемые промышленностью серии электромагнитных контакторов рассчитаны на применение в разных климатических поясах, работу в различных условиях, определяемых местом размещения при эксплуатации, механическими воздействиями и взрывоопасностью окружающей среды и, как правило, не имеют специальной защиты от прикосновений и внешних воздействий.
Конструкция электромагнитных контакторов
Контактор состоит из следующих основных узлов: главных контактов, дугогасительной системы,электромагнитной системы, вспомогательных контактов.
Главные контакты осуществляю замыкание и размыкание силовой цепи. Они должны быть рассчитаны на длительное проведение номинального тока и на производство большого числа включений и отключений при большой их частоте. Нормальным считают положение контактов, когда втягивающая катушка контактора не обтекается током и освобождены все имеющиеся механические защелки. Главные контакты могут выполняться рычажного и мостикового типа. Рычажные контакты предполагают поворотную подвижную систему, мостиковые – прямоходовую.
Дугогасительные камеры контакторов постоянного тока построены на принципе гашения электрической дуги поперечным магнитным полем в камерах с продольными щелями. Магнитное поле в подавляюще большинстве конструкций возбуждается последовательно включенной с контактами дугогасительной катушкой.
Дугогасительная система обеспечивает гашение электрической дуги, которая возникает при размыкании главных контактов. Способы гашения дуги и конструкции дугогасительных систем определяются родом тока главной цепи и режимом работы контактора.
Электромагнитная система контактора обеспечивает дистанционное управление контактором, т. е. включение и отключение. Конструкция системы определяется родом тока и цепи управления контактора и его кинематической схемой. Электромагнитная система состоит из сердечника, якоря, катушки и крепежных деталей.
Электромагнитная система контактора может рассчитываться на включение якоря и удержание его в замкнутом положении или только на включение якоря. Удержание же его в замкнутом положении в этом случае осуществляется защелкой.
Отключение контактора происходит после обесточивания катушки под действием отключающей пружины, или собственного веса подвижной системы, но чаще пружины.
Вспомогательные контакты. Производят переключения в цепях управления контактора, а также в цепях блокировки и сигнализации. Они рассчитаны на длительное проведение тока не более 20 А, и отключение тока не более 5 А. Контакты выполняются как замыкающие, так и размыкающие, в подавляющем большинстве случаев мостикового типа.
Контакторы переменного тока выполняются с дугогасительными камерами с деионной решеткой. При возникновении дуга движется на решетку, разбивается на ряд мелких дуг и в момент перехода тока через ноль гаснет.
Электрические схемы контакторов, состоящие из функциональных токопроводящих элементов (катушки управления, главных и вспомогательных контактов), в большинстве случаев имеют стандартный вид и отличаются лишь количеством и видом контактов и катушек.
Важными параметрами контактора являются номинальные рабочие ток и напряжения.
Номинальный ток контактора - это ток, который определяется условиями нагрева главной цепи при отсутствии включения или отключения контактора. Причем, контактор способен выдержать этот ток три замкнутых главных контактах в течение 8 часов, а превышение температуры различных его частей не должно быть больше допустимой величины. При повторно-кратковременном режиме работы аппарата часто пользуются понятием допустимого эквивалентного тока длительного режима.
Напряжение главной цепи контактора - наибольшее номинальное напряжение, для работы при котором предназначен контактор. Если номинальные ток и напряжения контактора определяют для него максимально-допустимые условия применения в длительном режиме работы, то номинальные рабочий ток и рабочее напряжение определяются данными условиями эксплуатации. Так, номинальный рабочий ток- ток, который определяет применение контактора в данных условиях, установленных предприятием-изготовителем в зависимости от номинального рабочего напряжения, номинального режима работы, категории применения, типоисполнения и условий эксплуатации. А номинальное рабочее напряжение равно напряжению сети, в которой в данных условиях может работать контактор.
Контакторы должны выбираться по следующим основным техническим параметрам:
1) по назначению и области применения;
2) по категории применения;
3) по величине механической и коммутационной износостойкости;
4) по числу и исполнению главных и вспомогательных контактов;
5) по роду тока и величинам номинального напряжения и тока главной цепи;
6) по номинальному напряжению и потребляемой мощности включающих катушек;
7) по режиму работы;
8) по климатическому исполнению и категории размещения.
Контакторы постоянного тока предназначены для коммутации цепей постоянного тока и, как правило, приводятся в действие электромагнитом постоянного тока. Контакторы переменного тока предназначены для коммутации цепей переменного тока. Электромагниты этих цепей могут быть как переменного, так и постоянного тока.
Контакторы постоянного тока.
В настоящее время применение контакторов постоянного тока и соответственно новые их разработки их поэтому сокращаются. Контакторы постоянного тока выпускаются в основном на напряжение 22 и 440 В., токи до 630 А., однополюсные и двухполюсные.
Контакторы серии КПД 100Е предназначены для коммутирования главных цепей и цепей управления электроприводом постоянного тока напряжением до 220В.
Контакторы выпускаются на номинальные токи от 25 до 250 А.
Контакторы серии КПВ 600 предназначены для коммутации главных цепей электроприводов постоянного тока. Контакторы этой серии имеют два исполнения: с одним замыкающим главным контактом (КПВ 600) и с одним размыкающим главным контактом (КПВ 620).
Управление контакторами осуществляется от сети постоянного тока.
Контакторы выпускаются на номинальные токи от 100 до 630 А. Контактор на ток 100 А имеет массу 5,5 кг, на 630 А – 30 кг.

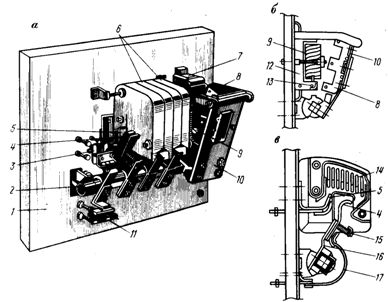

Контакторы переменного тока: КТ6000, КТ7000
КТ (КТП) - Х1 Х2 Х3 Х4 С Х5
Х1 - номер серии, 60, 70.
Х2 - величина контактора: 0, 1, 2, 3, 4, 5, 6.
Х3 - число полюсов: 2, 3, 4, 5.
Х4 - дополнительное значение специфических особенностей сери:Б - модернизированные контакты; А - повышенная коммутационная способность при напряжении 660В.
С - контакты с металлокерамическими накладками на основе серебра. Отсутствие буквы означает, что контакты медные.
Х5 - климатическое исполнение: У3, УХЛ, Т3.
Контаткторы переменного тока строятся, как правило, трехполюсными с замыкающими главными контактами. Электромагнитные системы выполняются шихтованными, т. е. набранными из отдельных изолированных друг от друга пластин толщиной до 1 мм.Катушки низкоомные с малым числом витков. Основную часть сопротивления катушки составляет ее индуктивное сопротивлние, которое зависит от величины зазора. Поэтому ток в катушке контактора переменного тока при разомкнутой системе в 5-10 раз превышает ток при замкнутой магнитной системе. Электромагнитная система контакторов переменного тока имеет короткозамкнутый виток на сердечнике для устранения гудения и вибрации.
В отличии от контакторов постоянного тока режим включения контакторов переменного тока более тяжел, чем режим отключения из за пускового тока асинхронных электродвигателей с короткозамкнутым ротором. Кроме этого наличие дребезга контактов при включении приводит в этих условиях к большому износу контактов. Поэтому борьба с дребезгом при включении здесь приобретает первостепенное значение.
