Традиционные трансформаторы или твердотельные трансформаторы: что эффективнее



В энергетических системах происходит тихая революция – на смену классическим трансформаторам, неизменным на протяжении более века, приходят их твердотельные аналоги. Этот технологический переход вызывает закономерные вопросы о реальной эффективности новинок и целесообразности замены проверенных временем решений.

Чтобы понять перспективы каждого из подходов, необходимо детально рассмотреть их принципиальные отличия и практические характеристики.

Традиционные трансформаторы, основанные на электромагнитной индукции, заслужили репутацию надежных и долговечных устройств. Их конструкция, включающая магнитопровод и обмотки, остается практически неизменной с конца XIX века, что свидетельствует о продуманности исходной концепции.

Такие устройства обладают высоким КПД (98-99% в оптимальном режиме работы), способны десятилетиями функционировать без серьезного обслуживания и выдерживают значительные перегрузки.

Однако им присущи и существенные ограничения – большие габариты и масса, чувствительность к качеству электроэнергии, невозможность оперативного регулирования коэффициента трансформации и потери холостого хода, которые становятся особенно заметными при неполной нагрузке.

Чтобы преодолеть эти проблемы и добиться безупречности, ученые посвятили много своего времени и энергии разработке нового типа трансформаторов, которые намного лучше и эффективнее обычных.

Твердотельные трансформаторы (SST) (силовые электронные трансформаторы (PET), представляющие новое поколение преобразовательной техники, используют совершенно иной принцип действия. В их основе лежат мощные полупроводниковые элементы и сложные системы управления, что позволяет реализовать функции, недоступные традиционным устройствам.

Твердотельные трансформаторы - это инновационные устройства на основе силовой электроники, такие как IGBT-преобразователи, заменяющие традиционные трансформаторы. Они обеспечивают гальваническую развязку через высокочастотные преобразования, регулируют напряжение и ток с помощью ШИМ-управления и интегрируются в умные сети для точного контроля энергопотоков.

Они способны динамически адаптироваться к изменяющимся параметрам сети, компенсировать гармонические искажения, обеспечивать гальваническую развязку без использования массивных магнитных элементов. Компактные размеры и меньший вес открывают новые возможности для их размещения, особенно в условиях плотной городской застройки или на подвижных платформах, таких как электропоезда или морские суда.

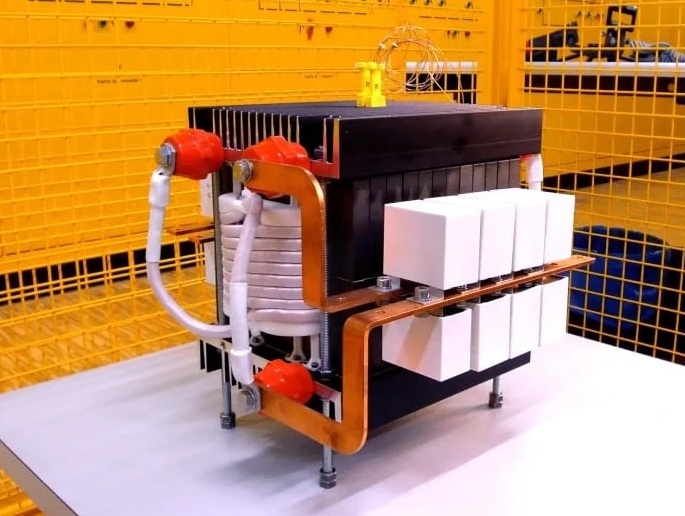

Твердотельный трансформатор на 100 кВт

Твердотельный трансформатор на 100 кВт

Инженерной школы Политехнической школы Лозанны разработали способ оптимального проектирования и производства среднечастотных трансформаторов (MFT), которые являются одной из ключевых технологий для SST.

Исследователи спроектировали, оптимизировали и построили рабочий прототип MFT, рассчитанный на 100 кВт и работающий на частоте 10 кГц. После тщательного тестирования он служит основой для технических руководств, некоторые из которых уже были предоставлены различным специалистам из академического и промышленного мира.

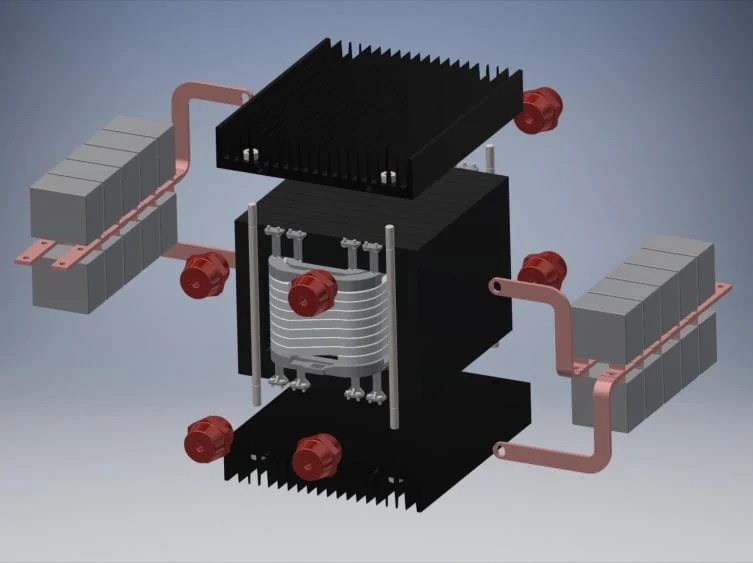

EPFL SST в разобранном виде

EPFL SST в разобранном виде

Конструктивная особенность твердотельных трансформаторов заключается в их способности минимизировать количество промежуточных преобразований энергии. Современные модели могут напрямую взаимодействовать с цепями постоянного тока.

Однако сложная электронная начинка таких устройств требует особого внимания к вопросам защиты - инженерам приходится разрабатывать схемы защиты от импульсных перенапряжений, включая последствия грозовых разрядов и коммутационных перенапряжений.

В технологическом плане различают два основных архитектурных решения. Первый вариант представляет собой систему прямого преобразования переменного тока без промежуточного звена постоянного тока. Второй, более распространенный подход, предполагает многоступенчатую конверсию: входной активный выпрямитель преобразует переменный ток в постоянный, после чего промежуточный преобразователь постоянного тока передает энергию на выходной инвертор.

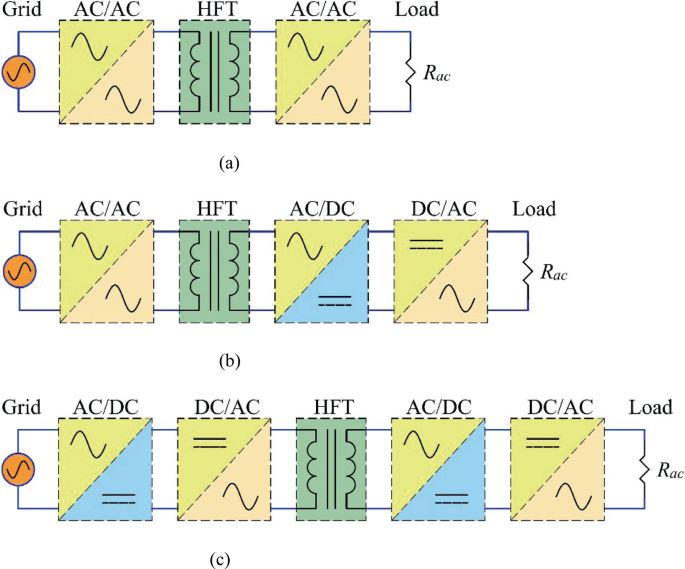

Варианты энергетических преобразований в твердотельных трансформаторах

Варианты энергетических преобразований в твердотельных трансформаторах

Особого внимания заслуживает конструкция изолирующего элемента. В отличие от громоздких магнитопроводов традиционных трансформаторов, твердотельные решения используют компактные высокочастотные трансформаторы. Их уменьшенные габариты стали возможны благодаря принципиально иному подходу - промежуточные каскады преобразования позволяют существенно сократить размеры обмоток, сохраняя при этом требования по электрической изоляции и мощности.

Передовые модели твердотельных трансформаторов реализуют модульный принцип построения, где несколько высокочастотных трансформаторных блоков работают согласованно по аналогии с многоуровневыми преобразователями.

Энергетическая эффективность твердотельных трансформаторов проявляется особенно ярко в условиях реальной эксплуатации, где нагрузка постоянно изменяется.

В отличие от традиционных моделей, их КПД остается стабильно высоким во всем диапазоне рабочих мощностей, что в перспективе может дать существенную экономию энергии.

Дополнительным преимуществом становится интеллектуальное управление – современные SST могут автоматически оптимизировать свои параметры в зависимости от состояния сети, прогнозировать необходимость обслуживания и интегрироваться в системы Smart Grid.

Однако переход на твердотельные технологии сопряжен и с определенными сложностями. Стоимость производства SST пока значительно превышает цену традиционных трансформаторов, а их надежность в условиях длительной (20-30 лет) эксплуатации еще требует подтверждения.

Полупроводниковые элементы более чувствительны к перегрузкам и импульсным помехам, что требует дополнительных мер защиты.

Кроме того, существующая инфраструктура электрических сетей изначально проектировалась с учетом характеристик электромагнитных трансформаторов, и их полная замена потребует существенной модернизации сопутствующего оборудования.

Перспективы развития трансформаторных технологий выглядят не как простая замена одного типа устройств другим, а как постепенное формирование гибридной системы.

В магистральных сетях высокого напряжения, где требуются огромные мощности и исключительная надежность, традиционные трансформаторы еще долго сохранят свои позиции.

В то же время в распределительных сетях среднего и низкого напряжения, особенно в условиях "умных городов" и объектов распределенной генерации, твердотельные решения получают все большее распространение.

Экономическая эффективность каждого из решений существенно зависит от конкретных условий применения. Для крупных подстанций с постоянной нагрузкой классические трансформаторы пока остаются оптимальным выбором.

Но для объектов с переменным графиком потребления, требующих точного регулирования параметров электроэнергии или компактного исполнения, твердотельные преобразователи уже сегодня демонстрируют убедительные преимущества.

Окончательный ответ на вопрос о сравнительной эффективности двух технологий лежит в плоскости их целевого применения.

Как старый проверенный инструмент не теряет своей ценности рядом с новейшими разработками, так и традиционные трансформаторы сохранят свою нишу в энергосистемах будущего, дополненные, но не полностью вытесненные твердотельными аналогами.

Решающим фактором станет не противопоставление этих технологий, а их разумное сочетание, позволяющее максимально использовать преимущества каждого подхода в соответствующих условиях эксплуатации.
