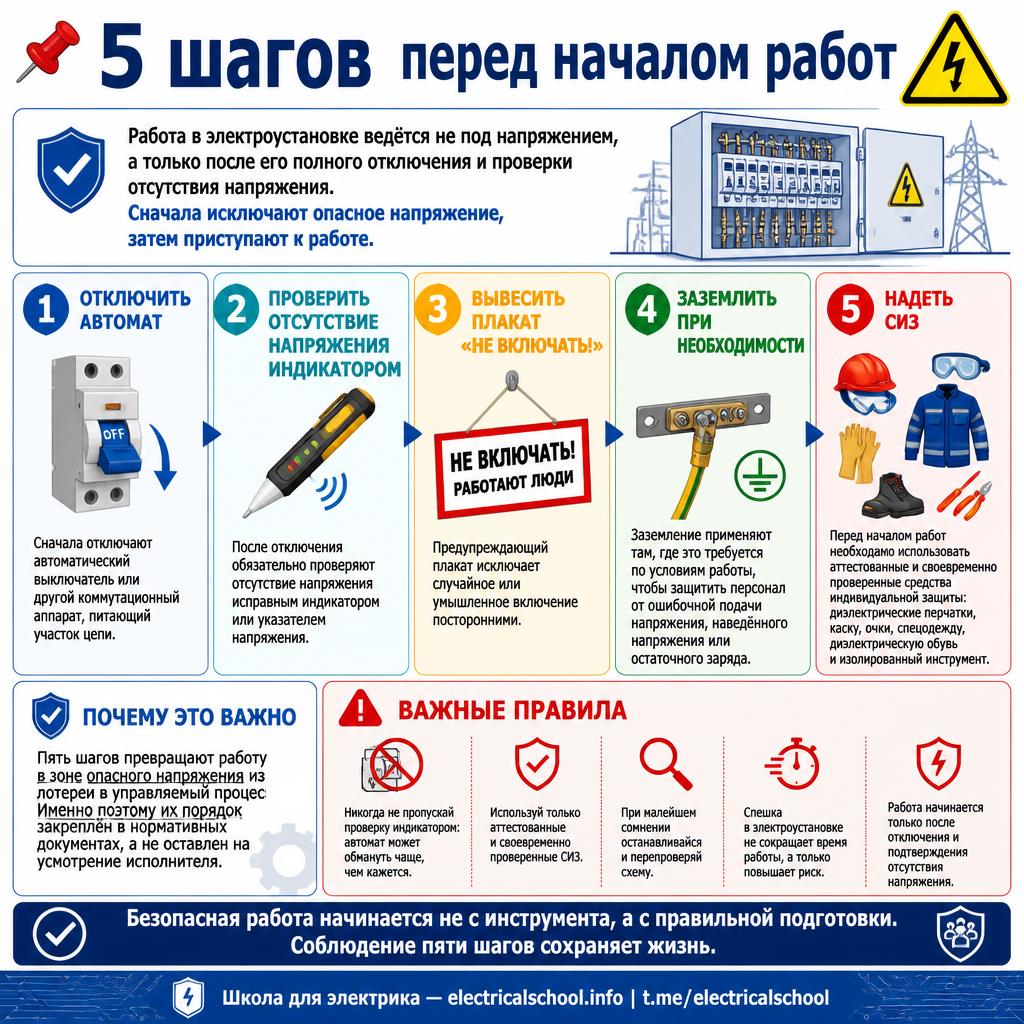

В электротехнике ошибка не прощается. Провода в распределительном щите хранят потенциал, способный убить за долю секунды, и перед тем как взяться за инструмент, электрик проходит пять обязательных шагов - от отключения до полной изоляции тела. Это не бюрократическая формальность, а физически обоснованный барьер между жизнью и поражением током, где каждый этап опирается на законы электрического поля и опыт, купленный ценой чужих трагедий.
Почему именно пять шагов
Работы под напряжением возникают в аварийных ситуациях или при обслуживании критически важных линий, когда полное обесточивание невозможно - например, на магистрали 330 кВ и выше, питающей целые регионы. Токоведущие части при этом остаются «живыми», а риск поражения возрастает многократно: наведённое напряжение, остаточный заряд или чужая рука на рубильнике способны ударить внезапно и без предупреждения.
В большинстве стандартных случаев работы выполняются со отключением напряжения - это золотой стандарт безопасности, минимизирующий риски до нуля.
Последовательность из пяти шагов исключает каждую из этих угроз поочерёдно. Сначала цепь разрывается, затем напряжение проверяется приборно, случайное включение блокируется, наведённые токи гасятся заземлением, и лишь после всего этого тело получает диэлектрическую защиту.
Физика диктует жёсткость протокола: отключённый автомат не гарантирует нулевого потенциала из-за индуктивных наводок в длинных цепях или ошибок в схеме. Нарушение порядка шагов сродни игнорированию гравитации на высоте.
Шаг первый: отключение автомата
Всё начинается с разрыва цепи. Автоматический выключатель или рубильник переводят в положение «откл», отделяя рабочий участок от источника питания. Видимые разомкнутые контакты или проверка положения рукоятки дают первую уверенность, однако трансформаторы и соседние линии требуют отключения всех связанных элементов - иначе обратная трансформация сведёт на нет весь смысл операции.
Важно понимать, что в разветвлённых схемах рабочий участок нередко питается сразу с нескольких сторон. Трансформаторы с несколькими обмотками, секционные выключатели и перемычки между шинами создают ситуацию, когда одно отключение оставляет напряжение на соседнем конце той же шины.
Именно поэтому перед началом работ составляют или проверяют однолинейную схему участка и поочерёдно разрывают все пути подачи напряжения, а не только очевидный ввод.
Отдельного внимания заслуживает явление обратной трансформации. Если на стороне низкого напряжения трансформатора остаётся нагрузка или другой источник - генератор, ИБП, фотоэлектрическая установка, - высоковольтная обмотка может оказаться под напряжением даже при отключённом питающем выключателе. Для силовых трансформаторов средней и высокой мощности это означает сотни и тысячи вольт на якобы «мёртвой» шине. Практика требует отключения трансформатора со всех сторон с обязательной проверкой каждой.
На линиях высокого напряжения отключение координируют с диспетчером и обязательно фиксируют в оперативном журнале. Один неверно повёрнутый ключ - и вся последующая последовательность рушится ещё до начала работ. Диспетчер при этом не просто принимает уведомление: он проверяет, что отключаемый участок не задействован в балансировке нагрузки смежных подстанций, и при необходимости перекоммутирует схему сети заблаговременно.
На объектах с телемеханикой факт отключения подтверждается сигнализацией на диспетчерском щите, однако опытные электрики знают: телемеханика отображает положение привода, а не реальный разрыв контактов. Именно поэтому визуальный осмотр разъединителя или проверка индикатором остаются обязательными даже там, где вся автоматика говорит «отключено».
Шаг второй: проверка индикатором
Отключённый автомат - ещё не гарантия безопасности, и это нужно проверить приборно. Исправный фазный индикатор или вольтметр прикладывают к каждой фазе, нулю и земле не менее чем на пять секунд. Горящая лампа или отклонение стрелки - сигнал опасности, даже если на щите не светится ни один индикатор.
Слепо доверять положению автомата нельзя: неисправность контакта, параллельные токопути или наводка от соседней линии способны обмануть. Перед проверкой прибор обязательно испытывают на заведомо находящихся под напряжением частях - иначе неисправный индикатор покажет ноль там, где его нет.
Особенностей проверки хватает. Во-первых, время контакта с проверяемой фазой не короче пяти секунд: электрическое поле с малой частотой или нестабильное может не успеть создать ток в индикаторе за долю секунды.
Во-вторых, проверяют все точки, включая корпус оборудования и землю: на металлических конструкциях наводка от близких проводов создаёт потенциал в сотни вольт.
В-третьих, для линий переменного тока выше 1 кВ применяют контактные вольтметры с высокой импедансностью или неконтактные детекторы поля - индикаторы с лампой не дают точного значения, но надёжно сигнализируют наличие поля.
Физика проста: электрическое поле создаёт ток в измерительном элементе, и этот ток светится предупреждением. Без этого шага риск шагового напряжения от утечек остаётся реальным.
Шаговое напряжение возникает, когда между двумя точками на земле или полу под воздействием тока в проводе образуется разность потенциалов: нога на одной точке, вторая на другой - и тело замыкает цепь. Индикатор выявляет поле до того, как электрик встанет на такую «минную дорожку».
На длинных линиях наводка от параллельных цепей или молниезащиты способна создать десятки вольт на отключённом проводе - поле слишком слабое для дуги, но достаточное для поражения при касании.
Типичные ловушки проверки:
- Индикатор с выработанной батареей не загорится ни на живой фазе, ни на мёртвой;
- Проверка через изоляцию (пластиковый корпус) даёт ложный ноль - поле не проникает;
- Один контакт вместо двух для вольтметра - измеряется не напряжение относительно земли, а потенциал относительно руки;
- Проверка только видимых шин - напряжение прячется в недоступных отсеках или на обратной стороне разъединителя.
Поэтому стандартный ритуал: испытание индикатора на живой фазе -> проверка всех фаз участка -> проверка корпуса и земли -> отметка в журнале. Только после этого участок считается условно безопасным для следующих шагов.
Шаг третий: плакат как страж
Надпись «Не включать! Работают люди!» на рукоятках, приводах и ограждениях блокирует случайное или умышленное включение посторонними. Плакат - это не просто бумага: он несёт юридическую силу и снимается только после полного окончания работ. На воздушных линиях применяют специальный вариант - «Работа на линии!», согласованный с оперативной службой.
Плакат размещают на всех точках управления: рукоятках выключателей, кнопках «Вкл/Откл», приводах разъединителей, даже на замках ограждений и дверях щита. На крупных подстанциях используют дополнительные таблички с номером наряда-допуска и именем ответственного. Материал - водостойкий картон или пластик с чёрным шрифтом по жёлтому или красному полю, размер не менее А4. В условиях высокой запылённости или влажности применяют ламинированные варианты или металлические таблички.
По статистике случайное включение оборудования, на котором ведутся работы, является причиной примерно 30% электротравм. Типичный сценарий: напарник отвлёкся, мимо прошёл дежурный электрик, нажал кнопку по привычке - и ток ударил по заземлённому участку. Или случайный посетитель, инженер из другой смены, решил «проверить» рубильник. Плакат превращает такие действия в нарушение, а главное - заставляет остановиться и спросить: «Кто работает?».
В единоличном режиме плакат фактически заменяет напарника, стоящего у рубильника. Бригада из одного человека допустима только на низковольтных установках (<1000 В) при наличии средств связи и строгой документации. На таких объектах плакат дублируют запиской в оперативном журнале диспетчера: «Работает Иванов, № наряда 123, отключена шина А».
Ловушки с плакатами:
- Размещён не на всех приводах - включили через запасную кнопку;
- Сняли досрочно - напарник забыл, бригада ушла на перекур;
- Нечитаемый - стёрся, порвался, текст мелкий;
- Кто-то решил, что «старый» плакат можно игнорировать.
Поэтому правило: плакаты выдают в оперативке с подписью ответственного, их серийный номер вписывают в наряд-допуск. Снимают только бригадир или старший в наряде, с отметкой в журнале. Нарушение - основание для отстранения от работы и дисциплинарки. Именно такая бюрократия спасает жизни чаще, чем кажется.
Шаг четвёртый: переносное заземление
Там, где это предусмотрено регламентом, устанавливают переносные заземлители с медными тросами. Порядок строго определён: сначала зажим крепят к заземляющей шине или конструкции, затем специальной штангой накидывают на фазы. Снимают в обратной последовательности, фиксируя каждое действие.
Порядок не случаен: если сначала накинуть на фазу, а потом цеплять землю, на тросе возникнет ток короткого замыкания - дуга, оплавление или взрыв зажима. Штанга обязательна для линий выше 1 кВ: она удлиняет изолированный захват до 1,5-2 метров, исключая касание руками. Медные тросы выбирают сечением не менее 16 мм2 для низкого напряжения и до 50 мм2 для ВЛ 10 кВ и выше - иначе сопротивление вызовет перегрев при наводке.
Заземление обеспечивает безопасный сток для наведённого тока, остаточного заряда конденсаторной ёмкости кабелей или случайного пробоя - потенциал выравнивается до нуля мгновенно. На протяжённых воздушных линиях электропередачи электромагнитная индукция от соседних фаз способна создавать напряжение до нескольких сотен вольт даже на отключённом проводе, и заземление - единственный способ это напряжение погасить.
Физика процесса такова: отключённый провод в магнитном поле соседних фаз работает как вторичная обмотка трансформатора. На ВЛ 110 кВ и выше это десятки-сотни вольт при пуске или аварии на параллельной фазе. Конденсаторная ёмкость между фазами и землёй сохраняет заряд секундами после отключения - ток пробоя при касании может достичь десятков ампер.
Типичные угрозы, которые гасит заземление:
- Индукция: соседняя линия под 10 кА создаёт на отключённой до 300 В;
- Ёмкостный заряд: кабель 1 км на 10 кВ хранит до 10 Дж энергии;
- Атмосферное перенапряжение: гроза на расстоянии 5 км даёт импульс 50 кВ;
- Случайное включение: ток КЗ течёт через заземлитель, а не через электрика.
Ловушки установки:
- Неплотный контакт с шиной - сопротивление >1 Ом создаст дугу;
- Один заземлитель на секцию - ток распределяется неравномерно;
- Забыли снять перед включением - выгорание оборудования;
- Трос короче рабочей зоны - не достать все фазы.
Поэтому заземление - не формальность: его ставят на каждую фазу участка, проверяют омметром сопротивление (<4 Ом) и фотографируют для отчёта. Только после этого участок готов к пятому шагу.
Шаг пятый: средства индивидуальной защиты
Диэлектрические перчатки, ботинки, изолирующий коврик, каска, защитные очки, спецодежда и инструмент с изолированными рукоятками завершают подготовку. Класс перчаток выбирают по рабочему напряжению, состояние каждого предмета проверяют перед использованием - трещина в перчатке или расслоение коврика делают защиту иллюзорной.
Проверка СИЗ - отдельный ритуал. Перчатки надувают воздухом и осматривают на проколы, коврики простукивают на расслоение, инструмент испытывают на высокое напряжение (500 В для 1000 В класса). Аттестация обязательна: перчатки раз в 6 месяцев, коврики - раз в год. Нание сизов без проверки - самоубийство: микротрещина выдержит 100 В, но не 1000 В.
| СИЗ | Класс / Характеристика | От чего защищает |
|---|---|---|
| Перчатки диэлектрические | Класс 0 (до 1 кВ), Класс 1 (до 7,5 кВ) | Пробоя при касании токоведущих частей |
| Ботинки диэлектрические | Удар 20 кВ, пробой 10 кВ | Шагового напряжения, касания заземлёнными частями |
| Изолирующий коврик | Толщина 3-5 мм, пробой 15-30 кВ | Шагового напряжения при работе стоя |
| Каска и очки | Удар 20 кДж, дуга 8 ккал/см2 | Дуги, брызг металла, осколков изоляции |
| Инструмент изолированный | Рабочая часть 1000 В, изоляция 10 кВ | Случайного замыкания и дуги при работе |
Средства защиты не заменяют предыдущие четыре шага - они закрывают остаточный риск, который те шаги не могут устранить полностью. Перчатки гасят пробой при случайном прикосновении, коврик рвёт путь шагового напряжения через тело, изолированный инструмент предотвращает замыкание через руку.
Физика СИЗ опирается на диэлектрические свойства материалов. Перчатки из каучука выдерживают поле 10-20 кВ/мм, не пропуская ток. Коврик создаёт «островок» с высоким сопротивлением (>106 Ом), блокируя ток через ноги. Ботинки разрывают цепь шагового напряжения: разница потенциалов 100 В на расстоянии 1 м даёт ток 10 мА через человека, через диэлектрик - микросекундный импульс.
Типичные угрозы и защита:
-
Касание фазы: перчатка Класс 1 держит 7500 В 1 минуту.
-
Шаговое напряжение 500 В/м: коврик + ботинки гасят 90% риска.
-
Дуга при КЗ: каска выдерживает температуру 5000°C.
-
Осколки: очки класса F блокируют частицы 50 Дж.
Ловушки использования:
-
Носить перчатки поверх рабочих - снижает пробивное напряжение вдвое.
-
Работать без коврика на земле - шаговое напряжение убивает.
-
Инструмент без изоляции - дуга при замыкании.
-
Просроченная аттестация - каучук стареет, теряя свойства.
СИЗ надевают последними, снимают первыми - и только после снятия всех заземлителей. Нарушение меняет порядок шагов на обратный: инструмент -> очки -> каска -> коврик -> ботинки -> перчатки. Это правило спасает от случайного касания живой части при раздевании.
Правила без компромиссов
Никогда не пропускать проверку индикатором: автомат может обмануть чаще, чем кажется. Использовать только аттестованные и своевременно проверенные СИЗ. При малейшем сомнении останавливаться и перепроверять схему: спешка в электроустановке не сокращает время работы, а лишь повышает риск того, что эта работа окажется последней.
Пять шагов превращают работу в зоне опасного напряжения из лотереи в управляемый процесс — именно поэтому их порядок закреплён в нормативных документах, а не оставлен на усмотрение исполнителя.
