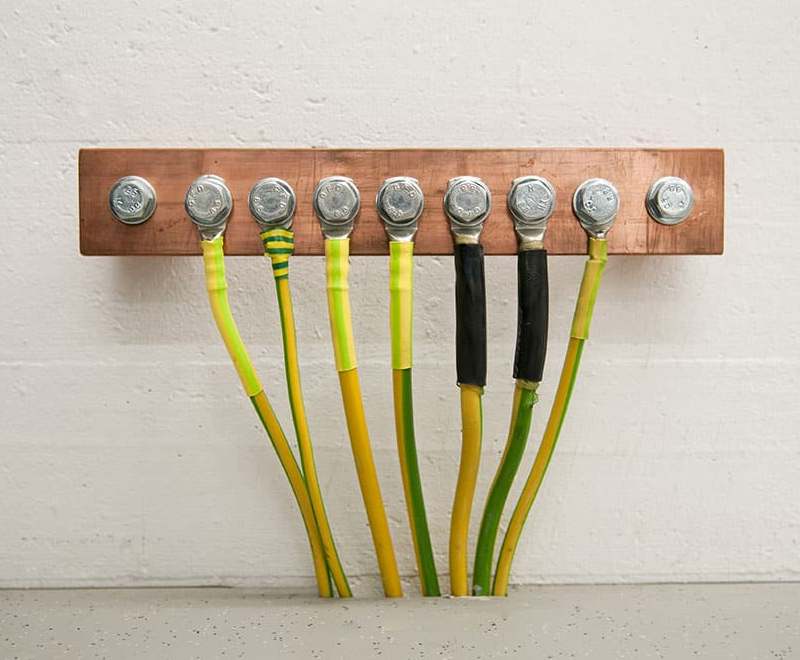

Заземляющие системы представляют собой важный элемент любой современной энергетической инфраструктуры. Их значение трудно переоценить, поскольку они обеспечивают безопасность людей, защиту оборудования и стабильность работы сложных электронных систем. В условиях постоянного роста мощностей и усложнения энергетических объектов требования к заземляющим устройствам становятся все более строгими и многогранными.
История развития заземляющих технологий в нашей стране насчитывает несколько десятилетий. В период активного строительства энергетических объектов в 1980-х годах масштабы внедрения заземляющих систем достигали впечатляющих значений - более миллиона конструкций ежегодно.
Современные реалии предъявляют к заземлению новые требования, связанные с цифровизацией энергетики и широким внедрением чувствительной электронной аппаратуры. Это значительно расширило традиционные функции заземления, добавив к ним задачи электромагнитной совместимости и защиты от импульсных помех.
Эволюция подходов к проектированию заземлителей
Методы расчета заземляющих устройств претерпели существенную трансформацию за последние полвека.
На начальном этапе развития энергетики использовались простейшие аналитические методы, основанные на элементарных формулах и табличных коэффициентах. Такой подход позволял получать приблизительные оценки, достаточные для примитивных энергосистем того времени.
С развитием энергетических объектов и ужесточением требований безопасности возникла необходимость в более точных методах расчета.
Переход от статического сопротивления к контролю напряжения прикосновения стал важным этапом в эволюции проектирования заземлителей.
Первые численные методы, хотя и представляли значительный прогресс по сравнению с аналитическими решениями, все же имели существенные ограничения, связанные с упрощенными представлениями о физических процессах в заземляющих системах.
Особенно ярко недостатки ранних моделей проявлялись при расчете протяженных заземлителей в высокопроводящих грунтах. Игнорирование индуктивных эффектов и взаимного влияния элементов конструкции приводило к значительным погрешностям, достигавшим 30-40% в отдельных случаях. Это создавало серьезные проблемы при проектировании ответственных объектов, где точность расчетов имела принципиальное значение.
Математическое моделирование грунта в теории заземляющих устройств
Математическая модель грунта представляет собой фундаментальный элемент теории заземлителей. Рассмотрим основные подходы к моделированию:
-
Однослойная модель
Наиболее простая, но наименее точная однородная модель грунта сохраняет практическую значимость лишь для определения эквивалентного удельного сопротивления, используемого в нормативных расчетах. -
Двухслойная модель
Широко применяемая в соответствии с действующими нормативами двухслойная горизонтально-слоистая модель существенно повышает точность расчетов. Ее ключевое преимущество - возможность раздельного учета характеристик:
-
Верхнего слоя (расположения заземлителя)
-
Нижнего слоя (основной толщи грунта)
-
Многослойные модели
Фактические измерения, учитывающие промерзание, обычно выявляют 3-4 слоя грунта. Современные вычислительные возможности позволяют отказаться от ранее необходимых упрощений, когда многослойные структуры сводились к двухслойным моделям с помощью формул для точечных заземлителей (что особенно снижало точность расчетов заземляющих сеток).
При использовании двухслойной модели расчеты выполняются методом зеркальных изображений, требующим суммирования бесконечных рядов. Применение специальных математических методов ускорения сходимости обеспечивает высокую эффективность вычислений.
Современные вызовы и новые подходы
Современная энергетика сталкивается с принципиально новыми вызовами, требующими пересмотра традиционных подходов к проектированию заземляющих систем.
Массовое внедрение микропроцессорной техники и цифровых систем управления изменило парадигму требований к заземлению. Чувствительность электронного оборудования к электромагнитным помехам выдвинула на первый план задачи обеспечения электромагнитной совместимости.
Современные методы расчета заземлителей представляют собой сложные комплексные модели, объединяющие анализ электрических цепей с моделированием электромагнитных полей. Такой подход позволяет учитывать все существенные факторы, влияющие на работу заземляющей системы в реальных условиях.
Особое внимание уделяется переходным процессам при грозовых разрядах и коротких замыканиях, когда возникают наиболее опасные электромагнитные воздействия.
Важным аспектом современных исследований является разработка универсальных методик, позволяющих одновременно решать задачи различной природы. Они включают в себя обеспечение безопасности персонала, защиту оборудования от перенапряжений, создание условий для нормальной работы электронных систем и контроль электромагнитной обстановки в окружающем пространстве. Комплексность подхода является ключевым требованием к современным системам заземления.
Перспективные направления развития
Научные исследования в области заземляющих технологий развиваются по нескольким перспективным направлениям. Одним из наиболее интересных является адаптация методов антенной теории для расчета заземлителей.
Конструктивная модель заземлителя демонстрирует значительное сходство с моделью антенны, поскольку обе системы относятся к цепно-полевому типу. В антенной теории расчетный процесс традиционно разделяют на две составляющие:
-
решение "внутренней" задачи - определение распределения токов по элементам антенны;
-
анализ "внешней" задачи - вычисление характеристик создаваемого электромагнитного поля.
Учитывая конструктивное подобие антенн и заземлителей (оба устройства преимущественно состоят из стержневых проводников), появляется возможность адаптации антенных расчетных методик для решения задач электромагнитной совместимости при проектировании заземляющих устройств.
Несмотря на существенные различия в условиях работы (земля вместо воздуха) и частотных диапазонах, общность физических принципов открывает новые возможности для совершенствования расчетных методик.
Моделирование переходных процессов при ударах молнии выполняется с использованием двух основных подходов: частотного метода, работающего в частотной области, и методов временной области, включающих дискретные схемы и метод Влаха. Эти подходы обладают взаимодополняющими характеристиками.
Частотный метод демонстрирует высокую эффективность при учете частотной зависимости параметров заземлителя и свойств грунта, однако его применение невозможно в системах с нелинейными элементами.
В противоположность этому, методы временной области успешно справляются с моделированием нелинейных эффектов, но сталкиваются с существенными трудностями при описании частотно-зависимых характеристик.
Современные реализации частотного метода основаны на применении быстрого преобразования Фурье. В рамках данного подхода импульс тока рассматривается как периодическая функция и подвергается разложению в ряд Фурье.
Для каждой гармонической составляющей выполняется расчет параметров заземлителя с использованием метода узловых потенциалов в комплексной форме, после чего осуществляется обратное преобразование Фурье для получения решения во временной области.
Основная вычислительная сложность данного метода связана с необходимостью учета значительного количества гармонических составляющих, достигающего сотен и тысяч, что обусловлено характерной формой импульса молнии.
Типичный импульс отличается чрезвычайно быстрым фронтом нарастания и сравнительно медленным процессом затухания, что требует повышенной точности расчетов и приводит к существенному увеличению вычислительной нагрузки.
Современная теория заземлителей достигла значительного прогресса в разработке многослойных моделей грунта. Наиболее точные результаты даёт метод оптической аналогии, где точечный заземлитель рассматривается как источник света, многократно отражающийся на границах слоёв грунта.
Хотя соответствующие рекуррентные формулы не имеют методов ускорения сходимости, современные вычислительные мощности позволяют эффективно применять этот подход.
Важно отметить, что для сложных заземлителей, содержащих тысячи элементов, основная вычислительная нагрузка смещается с расчёта матриц сопротивлений на операции их обращения. Это существенно снижает влияние многослойности грунта на общую трудоёмкость вычислений.
Альтернативный метод комплексных изображений предлагает принципиально иной подход, используя минимальное количество зеркальных источников - по одному на каждый слой грунта. Однако, несмотря на кажущееся преимущество в скорости расчёта матриц сопротивлений, этот метод имеет существенные ограничения.
Сложность алгоритмов реализации и сниженная точность результатов, а также отсутствие реального выигрыша в скорости полного расчёта заземлителя делают его менее предпочтительным по сравнению с методом оптической аналогии.
Перспективным направлением развития является трёхмерное моделирование грунта, позволяющее учитывать произвольную форму границ слоёв и локальные неоднородности. Особый интерес представляет применение таких моделей для расчёта электролитических заземлителей, где важно точно учитывать распределение вторичных источников тока в зонах солевого раствора.
На практике выбор модели грунта определяется конкретными задачами. Для большинства стандартных расчётов вполне достаточно двухслойной модели, в то время как точный анализ требует применения многослойных подходов. Трёхмерное моделирование пока остаётся специализированным инструментом для особых случаев, таких как расчёт электролитических заземлителей.
Современные системы автоматизированного проектирования, такие как широко известный американский комплекс SES или отечественная разработка ЗУМ, демонстрируют высокую эффективность при решении сложных задач проектирования заземления.
Эти программные продукты реализуют передовые алгоритмы расчета, сочетающие высокую точность с приемлемой вычислительной сложностью. Особое внимание разработчики уделяют вопросам интеграции с другими CAD-системами и автоматизации процессов оптимизации.
Перспективы развития методов проектирования заземляющих систем связаны с несколькими ключевыми направлениями. Важнейшим из них является создание интеллектуальных систем поддержки принятия проектных решений, основанных на методах искусственного интеллекта и машинного обучения.
Разработка цифровых двойников заземляющих устройств открывает новые возможности для анализа их работы в различных условиях и прогнозирования поведения при нештатных ситуациях.
Совершенствование технологий заземления остается критически важной задачей для обеспечения надежности и безопасности современных энергетических объектов.
Усложнение электромагнитной обстановки, рост мощностей оборудования и ужесточение нормативных требований постоянно поднимают планку для проектировщиков заземляющих систем.
Ответом на эти вызовы становятся новые научные подходы и современные технологии проектирования, обеспечивающие необходимый уровень надежности и безопасности энергетической инфраструктуры.
Агдрей Повный
