Сверхпроводники — это особый класс материалов, демонстрирующих удивительное свойство: при охлаждении до экстремально низких температур их электрическое сопротивление полностью исчезает. Это открывает возможность передачи электроэнергии без каких-либо потерь, что особенно актуально в эпоху перехода на возобновляемые источники энергии.
В 1970-х годах научное сообщество активно исследовало три принципиально разных типа конструкций сверхпроводящих кабелей. Жесткие, полугибкие и гибкие варианты проходили всесторонние испытания в различных лабораториях мира.
Первые сверхпроводящие кабели были жесткими конструкциями. Например, в 1970-х годах в Лаборатории Резерфорда-Эплтона (Великобритания) был разработан так называемый резерфордовский кабель — плоская косичка из сплющенных сверхпроводящих проводов, которая использовалась для создания сильнополевых магнитов в ускорителях частиц.
Такие кабели отличались высокой механической стабильностью и точностью, но имели жесткую конструкцию, что было необходимо для обеспечения надежной работы в сложных условиях.
Также в советских и российских исследованиях сверхпроводящих кабелей отмечается, что первые образцы кабелей переменного тока и энергетически-информационных кабелей создавались с жесткими конструкциями, чтобы выдерживать механические нагрузки и обеспечивать стабильность токопроводящих свойств при криогенных температурах.
К началу 1980-х годов приоритет окончательно сместился в сторону гибких сверхпроводящих кабелей, что было обусловлено их существенными эксплуатационными преимуществами. Главным достоинством такой конструкции стала возможность поставки кабелей на барабанах длиной до 150-200 метров, что значительно упрощало процесс монтажа и транспортировки.
Сверхпроводящие кабели способны передавать в 5–10 раз больше электроэнергии, чем обычные медные кабели такого же диаметра, при этом гибкость позволяет эффективно использовать ограниченное пространство в городских условиях.
Гибкие конструкции устойчивы к многократным изгибам и механическим нагрузкам, что обеспечивает стабильную работу кабелей в условиях вибраций.
Наиболее последовательные работы по созданию гибких сверхпроводящих кабелей проводились в Брукхэйвенской национальной лаборатории (США) и во ВНИИКП.
Криогенная часть этих разработок базировалась на технологиях немецкой фирмы Kabel Metal Electro, известной своей высокой надежностью и низким уровнем теплопритока в гелиевом температурном диапазоне (0,15-0,20 Вт/м).
Однако в середине 1980-х годов финансирование этих перспективных исследований как в нашей стране, так и за рубежом резко сократилось, что привело к значительному замедлению темпов разработок.
Ренессанс сверхпроводящих технологий
Открытие высокотемпературных сверхпроводников стало переломным моментом в развитии кабельных технологий. Переход от "холодных" сверхпроводников на основе соединений ниобия (Nb3Sn, Nb3Ge, Nb3Al) к "теплым" керамическим материалам (иттриевым, бариевым и висмутовым) позволил на порядок упростить технические решения и снизить стоимость эксплуатации.
Современные высокотемпературные сверхпроводящие материалы, несмотря на некоторые ограничения по критическим параметрам, открыли новые перспективы для создания кабелей с исключительно высокой пропускной способностью.
Ожидается, что в ближайшие 3-5 лет будут завершены комплексные испытания первых опытных образцов таких кабелей, после чего можно прогнозировать начало их промышленного производства, прежде всего в Германии, Франции, Японии, Китае и США. Этот технологический прорыв может кардинально изменить подходы к проектированию энергетических систем будущего.

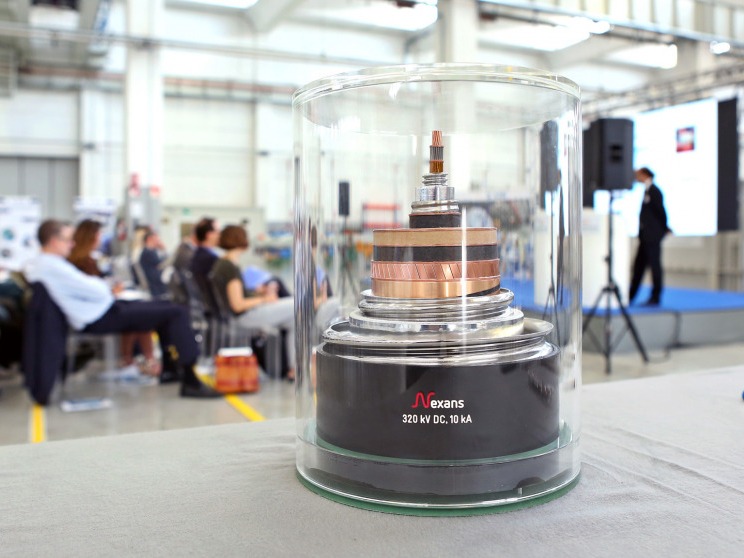

Сверхпроводящий кабель проекта AmpaCity
В 2014 году энергетический сектор стал свидетелем знакового события — в немецком городе Эссен был успешно введён в эксплуатацию уникальный сверхпроводящий кабель производства французской компании Nexans.
Этот инновационный объект, созданный в рамках проекта AmpaCity, представлял собой сверхпроводящую линию переменного тока протяжённостью 1 километр с впечатляющими параметрами: сила тока 2300 А при напряжении 10 кВ. На момент запуска это была самая длинная сверхпроводящая кабельная система в мире, установившая новый стандарт в передаче электроэнергии.
Пилотный проект AmpaCity, реализованный в 2013-2014 годах, продемонстрировал практическую возможность интеграции сверхпроводящих технологий в городскую энергетическую инфраструктуру.
Установленный в Эссене кабель производства Nexans стал важной вехой в развитии энергосистем — он показал, что сверхпроводящие технологии готовы к коммерческому применению. Особое значение имела способность этого решения передавать значительные мощности при относительно низком напряжении, что особенно важно для городских распределительных сетей.

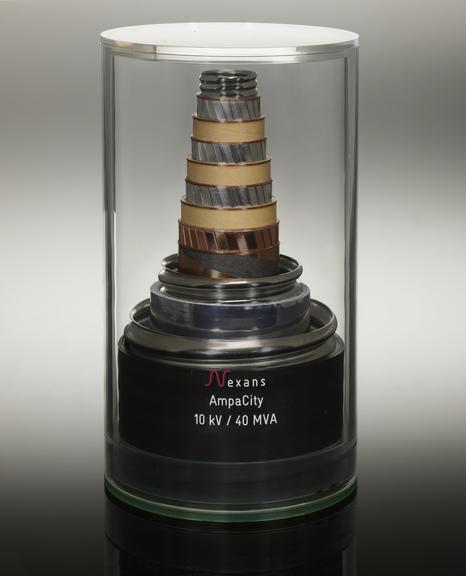

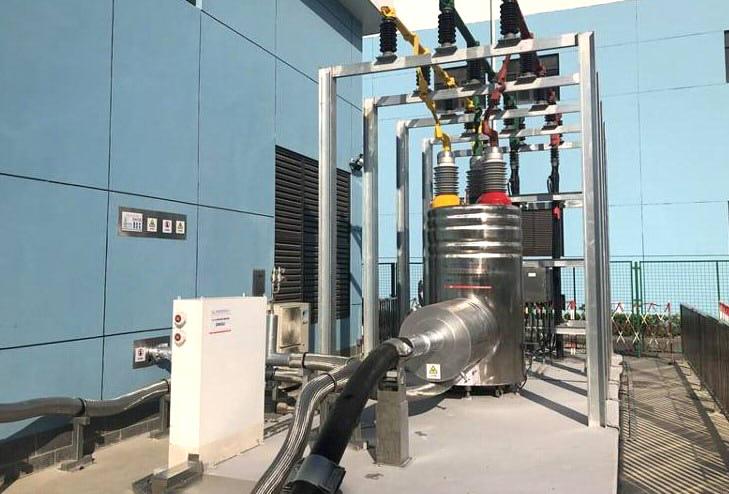

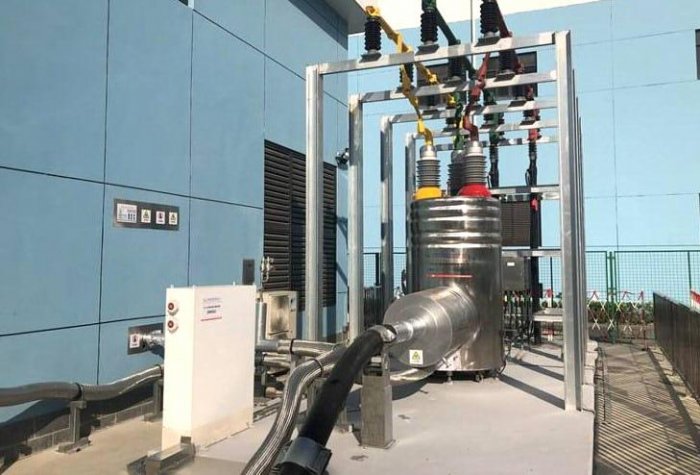

Конструктивные особенности сверхпроводящего кабеля поекта AmpaCity

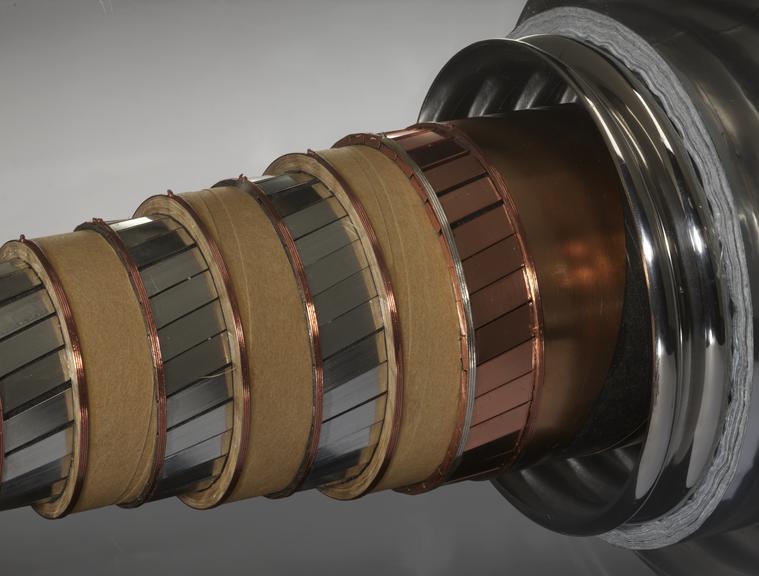

Сверхпроводящая жила представляет собой сложную композицию на основе высокотемпературного сверхпроводника Bi2Sr2Ca2Cu3O10 (BSCCO-2223), способного сохранять свои уникальные свойства при охлаждении до криогенных температур порядка -200°C, что соответствует температуре кипения жидкого азота.
Технология изготовления жилы предполагает формирование множества ультратонких сверхпроводящих нитей, которые объединяются в гибкий проводник. Для дополнительной механической прочности жила армируется бронзовой оплеткой (сплав меди и олова).

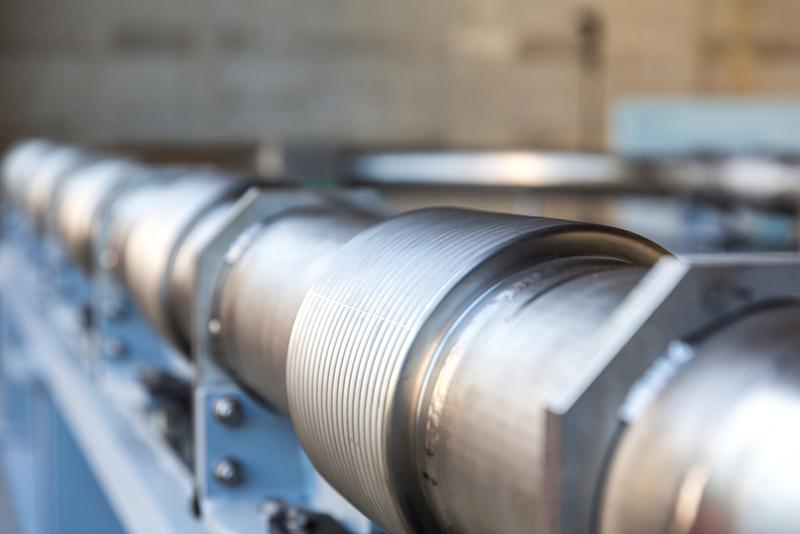

Криогенная система представляет собой двухслойную конструкцию размером 264?150?150 мм и массой 2,8 кг. Внутренний алюминиевый канал диаметром 80 мм служит для циркуляции жидкого азота под давлением 3-4 бара, тогда как внешний слой из нержавеющей стали создает вакуумную изоляцию, предотвращая теплопотери.
Электрическая изоляция выполнена из инновационного композита - бумаги на основе углеродистой стали, пропитанной полипропиленом. Этот материал толщиной 0,5 мм наматывается в 12 слоев вокруг сверхпроводящей жилы, обеспечивая надежную защиту при криогенных температурах.
Защитный корпус кабеля состоит из трех компонентов:
-
Внутренняя медная сетка (токоотвод);
-
Промежуточный слой оргстекла (диэлектрик);
-
Внешняя стальная оплетка (механическая защита).
Такая конструкция сочетает:
-
Высокую проводимость (медь, серебро);
-
Механическую прочность (сталь, бронза);
-
Термостойкость (алюминий);
-
Диэлектрические свойства (оргстекло, полипропиленовый композит).
Компактные габариты (264х150х150 мм) и относительно небольшая масса (2,8 кг) позволяют легко интегрировать этот кабель в городскую инфраструктуру, сохраняя при этом выдающиеся эксплуатационные характеристики.
Инновации в области криогенной изоляции
Особое внимание исследователей при разработке сверхпроводящих кабелей уделяется вопросам электрической изоляции, способной надежно работать при экстремально низких температурах. Хотя вакуум и криогенные жидкости демонстрируют хорошие изоляционные свойства, их применение в кабелях с распорками оказалось менее эффективным по сравнению с полимерными решениями.
Перспективным направлением стало использование многослойной намотанной полимерной изоляции, которая сочетает высокую гибкость с отличными электрофизическими характеристиками.
По сравнению с традиционными монолитными и жидкими изоляциями, пленочная конструкция демонстрирует более высокую пробивную напряженность и устойчивость к частичным разрядам. Важным преимуществом является возможность регулирования свойств изоляции за счет введения специальных добавок в полимерную матрицу.
Сравнительный анализ изоляционных решений
При эксплуатации в криогенных условиях намотанная пленочная изоляция имеет принципиальные преимущества перед монолитной.
Во-первых, полимерные материалы при низких температурах теряют эластичность, а некоторые становятся хрупкими, но многослойная пленочная конструкция сохраняет достаточную гибкость.
Во-вторых, существенная разница в коэффициентах линейного сжатия между токопроводящей жилой и изоляцией создает в монолитных системах опасные механические напряжения, приводящие к образованию микротрещин. Тонкослойная ленточная изоляция благодаря своей структуре минимизирует эти негативные эффекты.
Экспериментальные исследования подтвердили, что различные полимерные материалы по-разному ведут себя при криогенных температурах. Например, полиэтиленовая пленка высокой плотности демонстрирует исключительную устойчивость к многократным перегибам даже в среде жидкого азота, в то время как кабельные бумаги полностью теряют эластичность при таких условиях.
Перспективные направления исследований
Современные исследования в области сверхпроводящих кабелей сосредоточены на нескольких ключевых аспектах, которые определяют дальнейшее развитие технологий и их практическое применение.
Особое внимание уделяется изучению поведения многослойных полимерных конструкций в криогенных жидкостях, поскольку именно такие решения считаются наиболее перспективными для создания эффективных и надежных сверхпроводящих кабельных систем.
Одним из важных факторов является электрическая прочность полимерных пленок, которая существенно зависит от условий окружающей среды, толщины изоляционного слоя и скорости нарастания приложенного напряжения. Исследования показывают, что изменение этих параметров может значительно влиять на устойчивость изоляции и, соответственно, на долговечность кабеля.
Важным направлением является также изучение влияния частичных разрядов на изоляционные материалы. Эксперименты демонстрируют, что в сложных многослойных структурах частичные разряды возникают при значительно более низких напряжениях, чем в отдельных пленках, что требует особого внимания при проектировании кабелей.
Наряду с этим исследуется воздействие внешнего давления на характеристики изоляции, однако в научном сообществе пока нет единого мнения по этому вопросу, что подчеркивает необходимость дальнейших глубоких исследований.
Развитие этих направлений открывает путь к созданию нового поколения сверхпроводящих кабельных систем, способных обеспечить революционный прорыв в передаче электроэнергии.
Совершенствование конструкций и материалов позволит преодолеть существующие технические ограничения, повысить эффективность и надежность энергетической инфраструктуры.
В частности, использование высокотемпературных сверхпроводников (ВТСП), которые работают при температуре жидкого азота, значительно упрощает эксплуатацию и снижает затраты на охлаждение по сравнению с традиционными сверхпроводниками.
Кроме того, ведутся разработки гибких сверхпроводящих кабелей, которые можно прокладывать в сложных условиях, таких как туннели, небоскребы и метро, что расширяет возможности их применения в городской инфраструктуре.
Перспективным считается и использование графеновых сверхпроводников, обладающих компактностью, легкостью и устойчивостью к повреждениям, что может радикально изменить энергетику и транспорт.
Также особое внимание уделяется разработке гибридных кабелей, совмещающих в одном корпусе передачу электроэнергии, сигналов связи, данных и охлаждающей жидкости, что отвечает современным требованиям к многофункциональности и компактности систем.
Важным трендом является и экологический аспект развития кабельных технологий. Отказывается от использования элегазового оборудования (SF6) в пользу более экологичных альтернатив, а также рассматриваются новые технологии производства изоляционных материалов, включая кабели с изоляцией из сжатого воздуха, что снижает экологическую нагрузку и упрощает утилизацию.
Совершенствование методов оценки пропускной способности кабельных линий, включая использование цифровых двойников, позволяет обеспечить непрерывный мониторинг состояния кабелей, анализ потоков нагрузки и событий потребления на протяжении всего срока службы. Это способствует повышению надежности и эффективности эксплуатации кабельных систем в сложных городских условиях.
