Современная архитектура всё активнее внедряет умные материалы, способные не только защищать и украшать здания, но и активно взаимодействовать с окружающей средой и людьми. Одной из наиболее перспективных технологий в этой области стали гибкие и прозрачные OLED-панели, представляющие собой OLED-светодиоды нового поколения. Эти сверхтонкие органические светодиоды позволяют создать динамичные «умные» окна и фасады, которые меняют цвет, яркость и даже форму света в зависимости от времени суток, климатических условий и потребностей пользователей.
I. Технологические основы и материалы OLED-панелей
1. Многослойная структура
Прозрачная OLED-панель — это многослойная конструкция из шести ключевых компонентов, каждый из которых выполняет определённую функцию: механическую поддержку, проводимость электрического тока, излучение света и защиту от внешних воздействий. Слои располагаются последовательно друг на друге:
-
подложка (стекло или гибкая полимерная плёнка),
-
прозрачные электроды,
-
органические эмиссионные и транспортные слои,
-
барьерная инкапсуляция.
1.1 Подложка
В качестве основы для стационарных оконных модулей применяется жёсткое стекло толщиной 0,5–1,1 мм, обеспечивающее высокую оптическую прозрачность и механическую прочность. Для фасадов со сложной геометрией или мобильных конструкций используются гибкие плёнки из полиимида (PI) и полиэтилентерефталата (PET) толщиной 50–125 мкм. Такие плёнки способны выдерживать радиус изгиба до 5 мм и позволяют формировать изогнутые поверхности без ухудшения световых характеристик.
1.2 Прозрачные электроды
Прозрачные электроды должны обеспечивать равномерное распределение электрического тока по всей площади панели при максимальной светопрозрачности. В настоящее время применяются следующие материалы:
-
ITO (оксид индия-олова) на стекле — прозрачность 85–90%,
-
серебряная сетка (Ag mesh) — прозрачность 70–80%,
-
графен — прозрачность 80–85%,
-
иттербий-легированное серебро с праймером из оксида цинка (Yb-легированный Ag + ZnO-праймер) — прозрачность 86,7%,
-
PEDOT:PSS — прозрачность 75–80%.
Каждый материал обладает определёнными достоинствами и недостатками. ITO обеспечивает наилучшую прозрачность, но плохо переносит изгибы. Серебряная сетка отличается высокой электропроводностью, однако визуально различима на поверхности. Графен и сплавы серебра представляют собой компромиссное решение между прозрачностью и проводимостью.

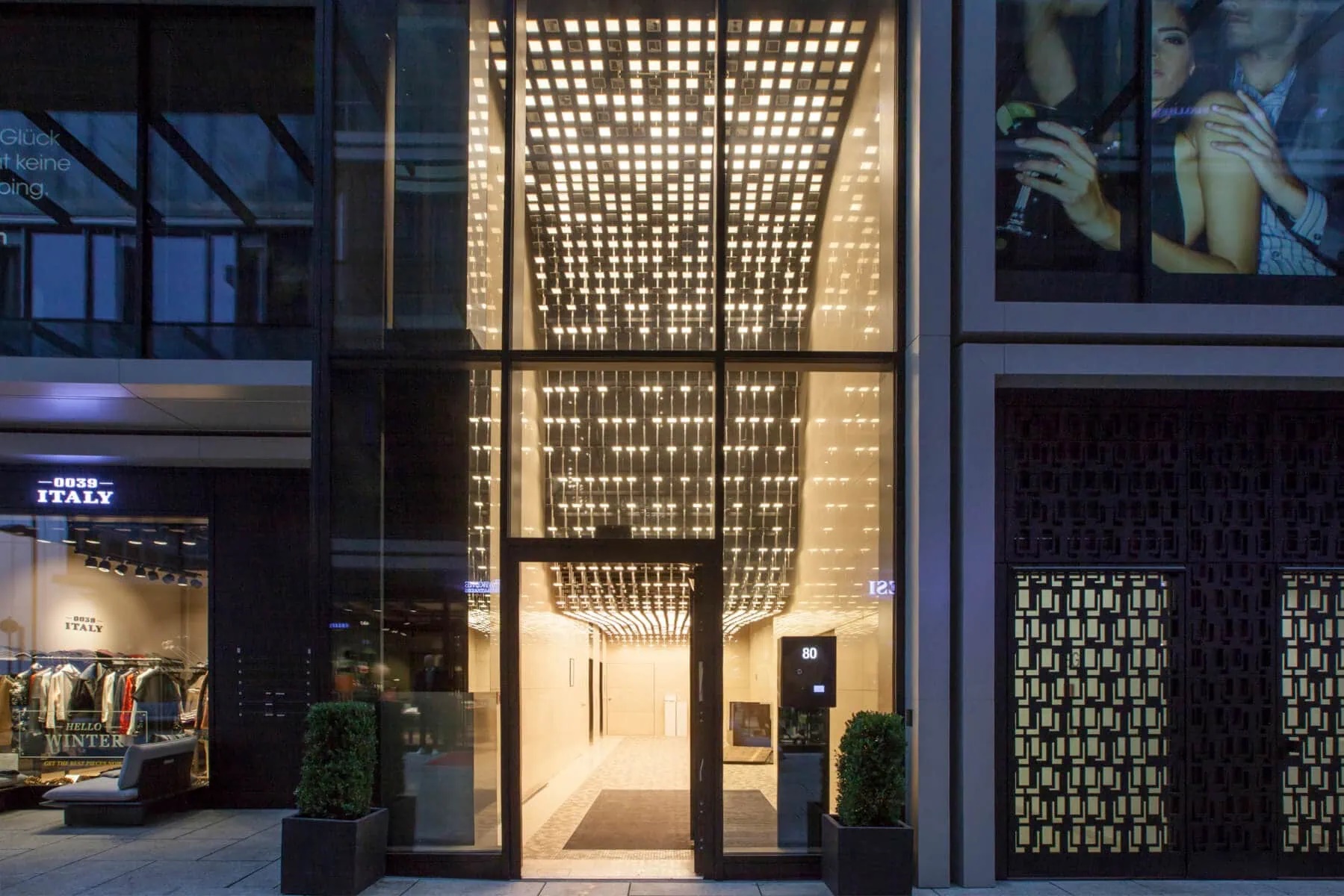

OLED-инсталляция в лобби офисного центра Франкфурта
1.3 Органические слои
На поверхности электродов формируется многоступенчатая органическая структура.
Эмиссионные слои (EML)
В качестве эмиссионных материалов используются флуоресцентные красители — SPIROLON, DPEPO для синего излучения; Ir(ppy)3 для зелёного; Ir(MDQ)(acac) для красного — а также фосфоресцентные соединения, обеспечивающие высокую яркость и насыщенные цвета. В непрозрачных OLED внешняя квантовая эффективность (EQE) достигает 25%, однако прозрачность электродов и связанные с ней электродные потери снижают эффективность до 3–5% в прозрачных панелях.
Транспортные слои (HTL/ETL)
NPB и TCTA осуществляют передачу и блокировку зарядов на уровне эмиссионных зон, а TPBi равномерно распределяет электроны в области излучения. Оптимизация транспортных слоёв позволяет продлить срок службы панели до 30 000–50 000 часов до момента снижения яркости вдвое.
1.4 Инкапсуляция
Органические материалы чувствительны к воздействию кислорода и влаги, поэтому в качестве окончательной защиты применяются тонкоплёночные барьеры. Мультислойная структура из ALD-оксида и органического материала толщиной 2–3 мкм снижает проницаемость кислорода до 10-6 г/(м2·сут), а воды — до 10-4 г/(м2·сут). Гибкие барьеры на основе SiOх/Si3N4 сохраняют герметичность после 1000 и более циклов сгибания без потери прозрачности и светимости.
Таблица основных характеристик OLED-панелей
| Параметр | Значение | Комментарий |
|---|---|---|
| Прозрачность | 30–70% | В зависимости от электродной структуры |
| Яркость белого (4000 K) | 7000 кд/м2 | При 100% драйвинге |
| Цветовая яркость R/G/B | 5000/8000/10000 кд/м2 | Для трёх цветовых каналов |
| Цветовой охват (CIE 1931) | 85–95% | Стандарт sRGB |
| Световой КПД | 2,4–2,9 лм/Вт | Зависит от цветовой температуры |
| EQE | 3–5% | Для прозрачных панелей |
| Потребление (100 кд/м2, 4000 K) | 3–5 Вт/м2 | Энергопотребление при средней яркости |
| Надёжность | 30 000–50 000 ч | До снижения яркости на 50% при 5000 кд/м2 |
| Циклы изгиба (R = 5–10 мм) | 1000–5000 | Деградация яркости < 10% |
II. Архитектурные внедрения и живые примеры
Фасад 10 м2 с полупрозрачными панелями интегрирован в систему управления зданием (BMS). В течение дня панели автоматически переходили от 4000 K (рабочий режим) к 6500 K (вечерний режим), подчёркивая смену функциональных зон. Архитекторы отметили, что динамика света создаёт визуальную метафору «рабочего ритма», стимулируя продуктивность днём и релаксацию вечером.
2. Изогнутая стена в музее Токио (2025)
Входной портал размером 3х2 м выполнен на PI-плёнках. Благодаря радиусу изгиба 5 мм панели без швов обволакивают колонны, создавая «дышащую» поверхность. Сенсоры внешнего освещения обеспечивают плавный переход от 3451 K до 8073 K, усиливая восприятие экспозиции как живого арт-объекта.
3. Интерактивная витрина в Нью-Йорке (2025)
OLED-модули толщиной 0,5 мм на PET реагируют на прикосновения: зрители запускают световые анимации, меняя цветовую палитру и интенсивность. При средней яркости 6000 кд/м2 и потреблении 4,2 Вт/м2 витрина служит одновременно медиа-инсталляцией и рекламным экраном, демонстрируя возможности сенсорного управления в городской среде.
4. Жилой комплекс «Светосфера» в Берлине
В лобби и коридорах используют полноразмерные OLED-окна, подстраивающие цветовую температуру под биоритмы жильцов. Утренний холодный свет стимулирует пробуждение, дневной — активность, вечерний тёплый свет помогает расслабиться. Эксперимент показал сокращение потребления энергии на 15% за счёт оптимизации искусственного освещения в дневное время.

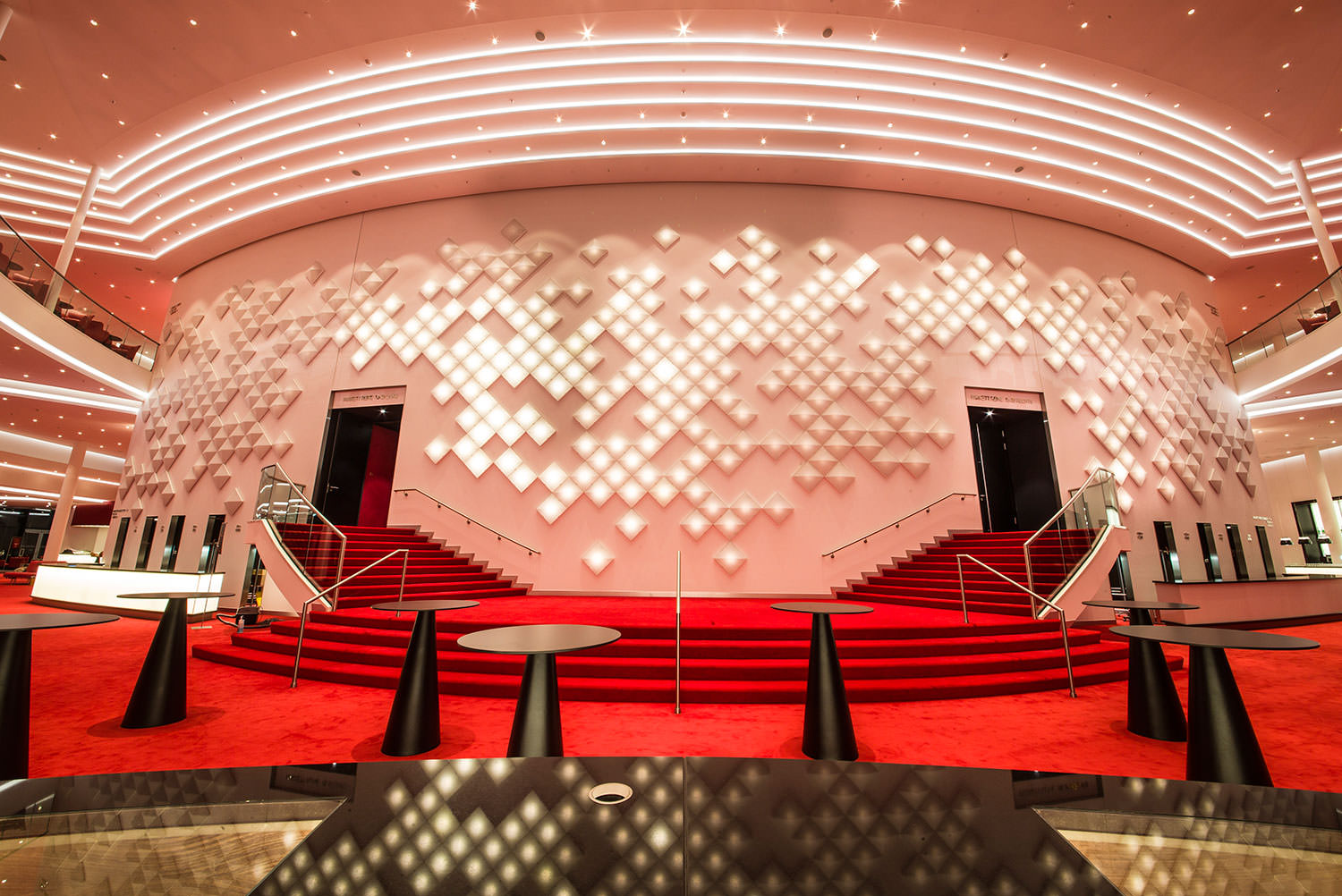

Динамическая архитектурная инсталляция
III. Коммерциализация, вызовы и перспективные направления прозрачных гибких OLED-панелей
1. Проблема масштабирования и обеспечение визуальной однородности
При создании крупных модулей площадью свыше одного квадратного метра основная трудность заключается в стыковке отдельных панелей так, чтобы не нарушалась равномерность цвета и прозрачности. Каждый торец панели обладает собственными оптическими и электрофизическими характеристиками, которые при непосредственно примыкании могут приводить к заметным цветовым сдвигам и изменению коэффициента пропускания света.
Для решения этой проблемы инженеры разрабатывают комплекс аппаратно-программных подходов. Механические рамы с микрометрическими регулировками положения сегментов позволяют точно выравнивать панели в трёх осях: по горизонтали, вертикали и углу наклона. При этом компенсирующие алгоритмы на стадии управления драйверами подстраивают ток каждого сегмента, сглаживая переходы по яркости и спектру излучения. Такая система регулярно калибруется с учётом изменения температурного режима и старения органических слоёв, поддерживая визуальную однородность на протяжении всего срока эксплуатации.

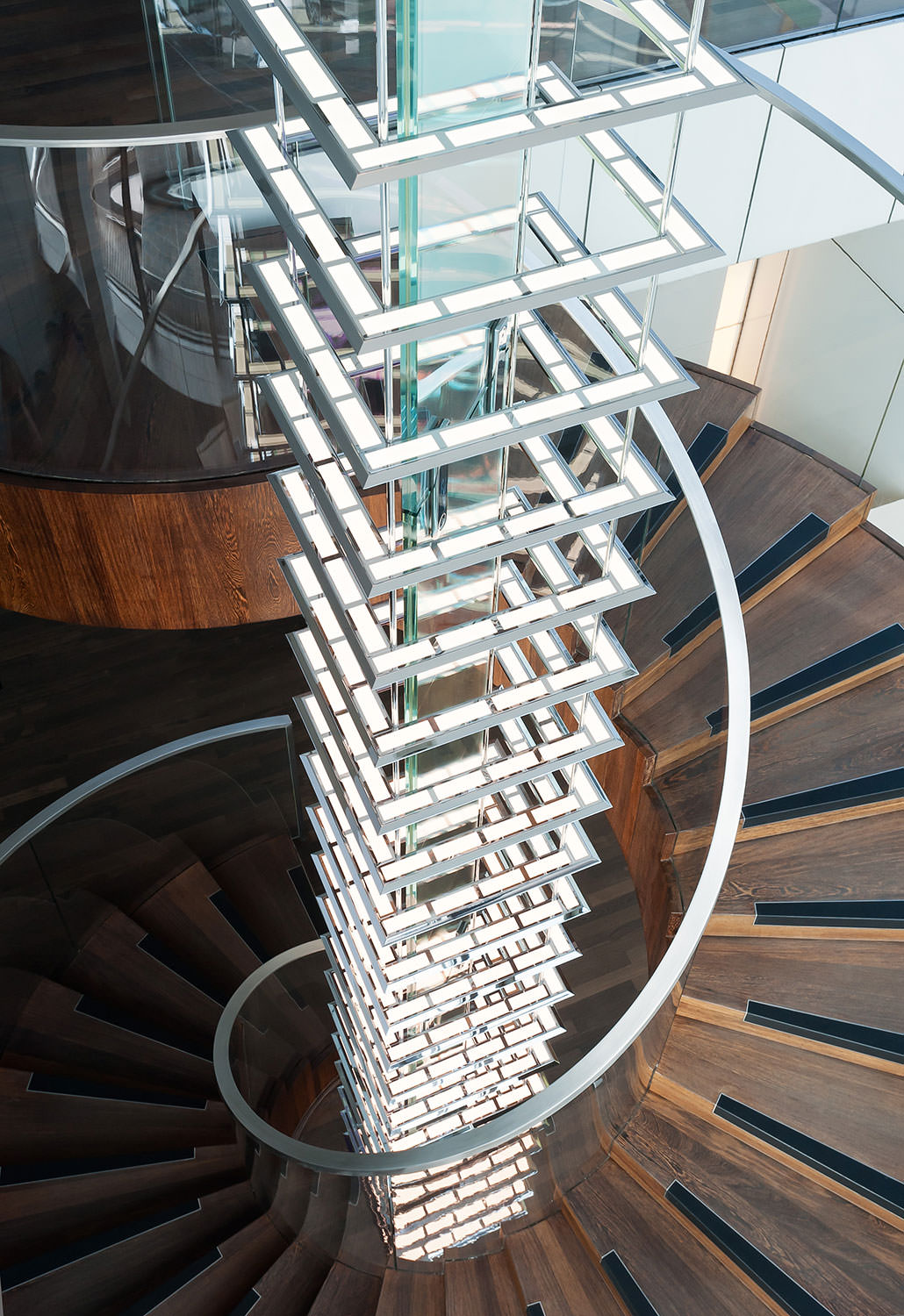

Лестница с OLED-панелями
2. Экономическая модель и пути удешевления
Себестоимость производства прозрачных гибких OLED-панелей в настоящее время составляет порядка 200–300 Евро за квадратный метр, что существенно превышает стоимость аналогичных LED-плёнок (50–100 Евро/м2). Основные статьи расходов включают редкие и дорогие материалы (индий для ITO, благородные металлы в сетках Ag, сложные органические соединения для эмиссии) и энергоёмкие процессы вакуумного осаждения.
Снижение затрат возможно по нескольким направлениям. Во-первых, масштабирование производства и переход к крупнотоннажному выпуску органики позволит снизить цену самих эмиттеров. Во-вторых, внедрение ink-jet печати вместо полного вакуумного испарения существенно сокращает расход материала на 20–30% и ускоряет выпуск панелей на 10–15%. В-третьих, замена дорогих субстратов и электродных материалов на более дешёвые аналоги (биодеградируемый PI-полимер, графен высокой проводимости) снизит себестоимость на 10–20%. Кроме того, оптимизация инкапсуляции с применением тонкоплёночных ALD-барьеров в сочетании с органическими покрытиями позволяет уменьшить затраты на защиту диодов до 0,5 Евро/м2 без потери срока службы.

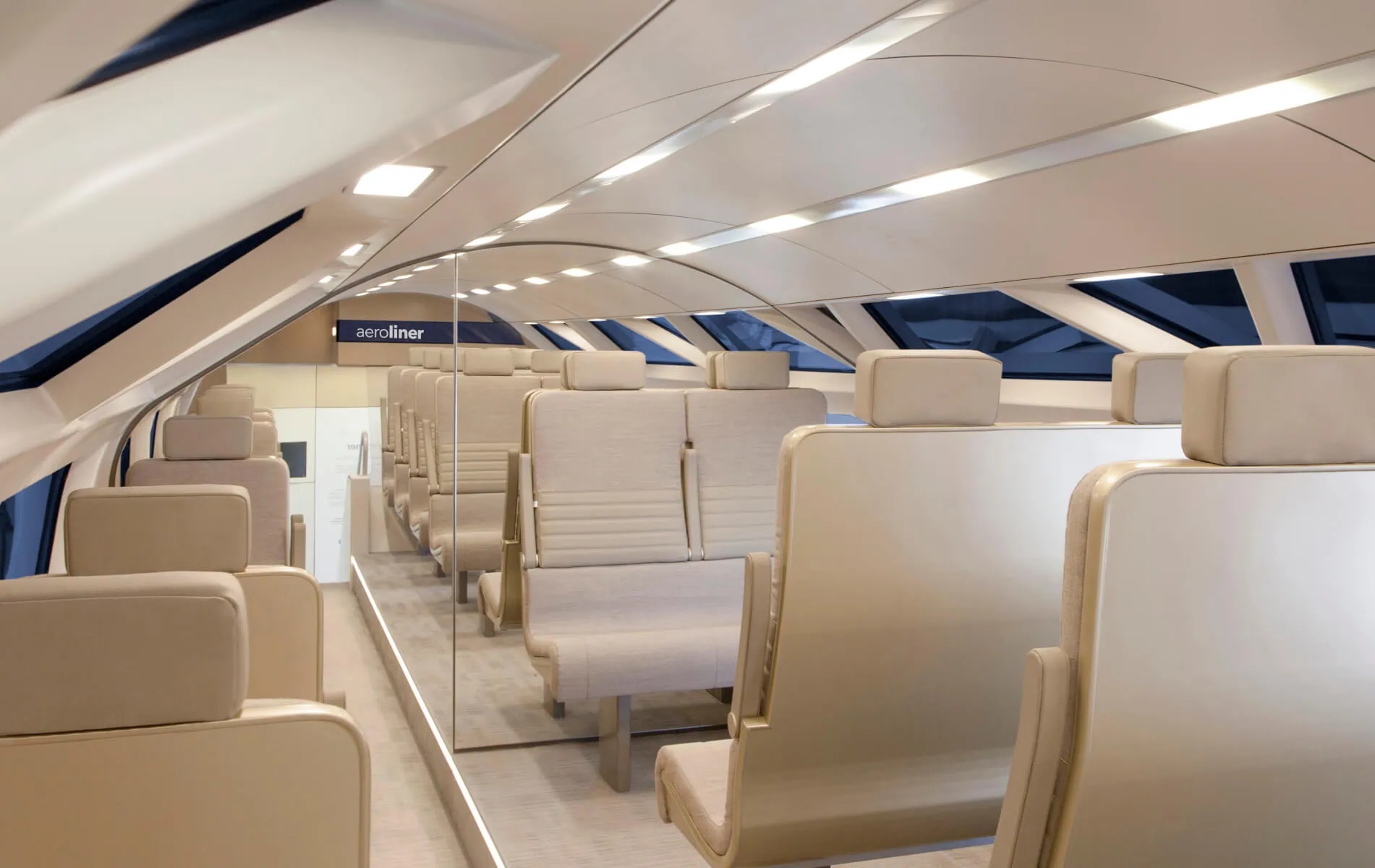

OLED-освещение на транспорте
3. Тепловой менеджмент и долговечность
При достижении яркости свыше 10 000 кд/м2 органические слои нагреваются вследствие джоулева нагрева и неэффективного отвода тепла через тонкие подложки. Повышенная температура ускоряет деградацию активных соединений, что ведёт к уменьшению яркости и сужению цветовой гаммы.
Для борьбы с этим эффектом применяются следующие решения:
-
Интегрированные теплопроводящие подложки, состоящие из многослойных композитов на базе металлов и керамики, обеспечивающих высокую теплопроводность при сохранении гибкости.
-
Наноструктурированные теплоотводы, включающие нанопровода из углеродных нанотрубок или графена, распределяющие тепло равномерно по поверхности панели.
-
Пассивные радиаторы, прикрепляемые к внешней стороне панели и выполненные из алюминиевых или медных сплавов с развитой оребрёнкой.
-
Жидкостные системы охлаждения с микрорадиаторами, имплантированными между панелями, которые отводят тепло к центральному теплообменнику здания.
Хотя такие методы усложняют монтаж и требуют дополнительного пространства за фасадом, они продлевают ресурс OLED-панелей до 30 000–50 000 ч работы при сохранении 80% первоначальной яркости.

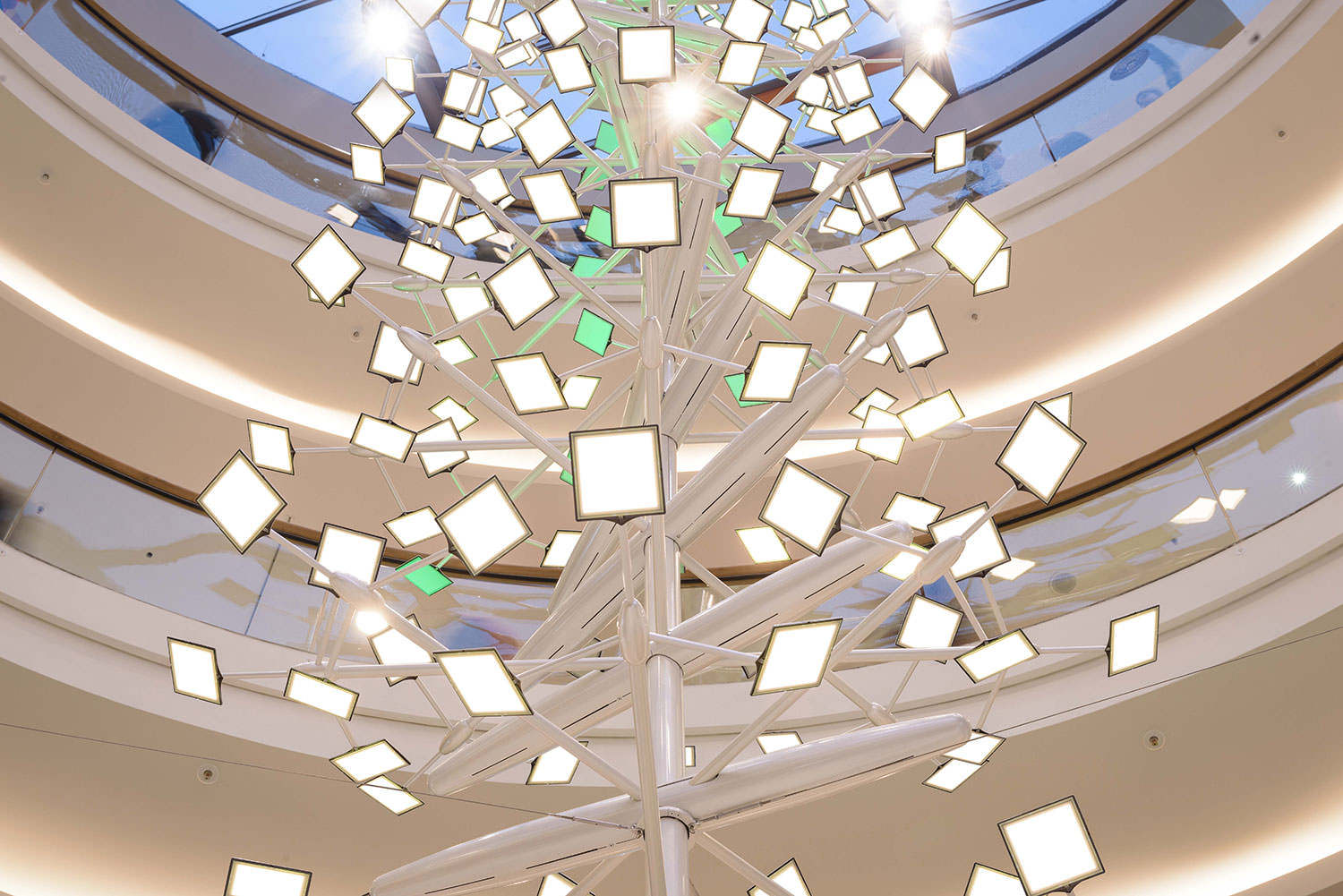

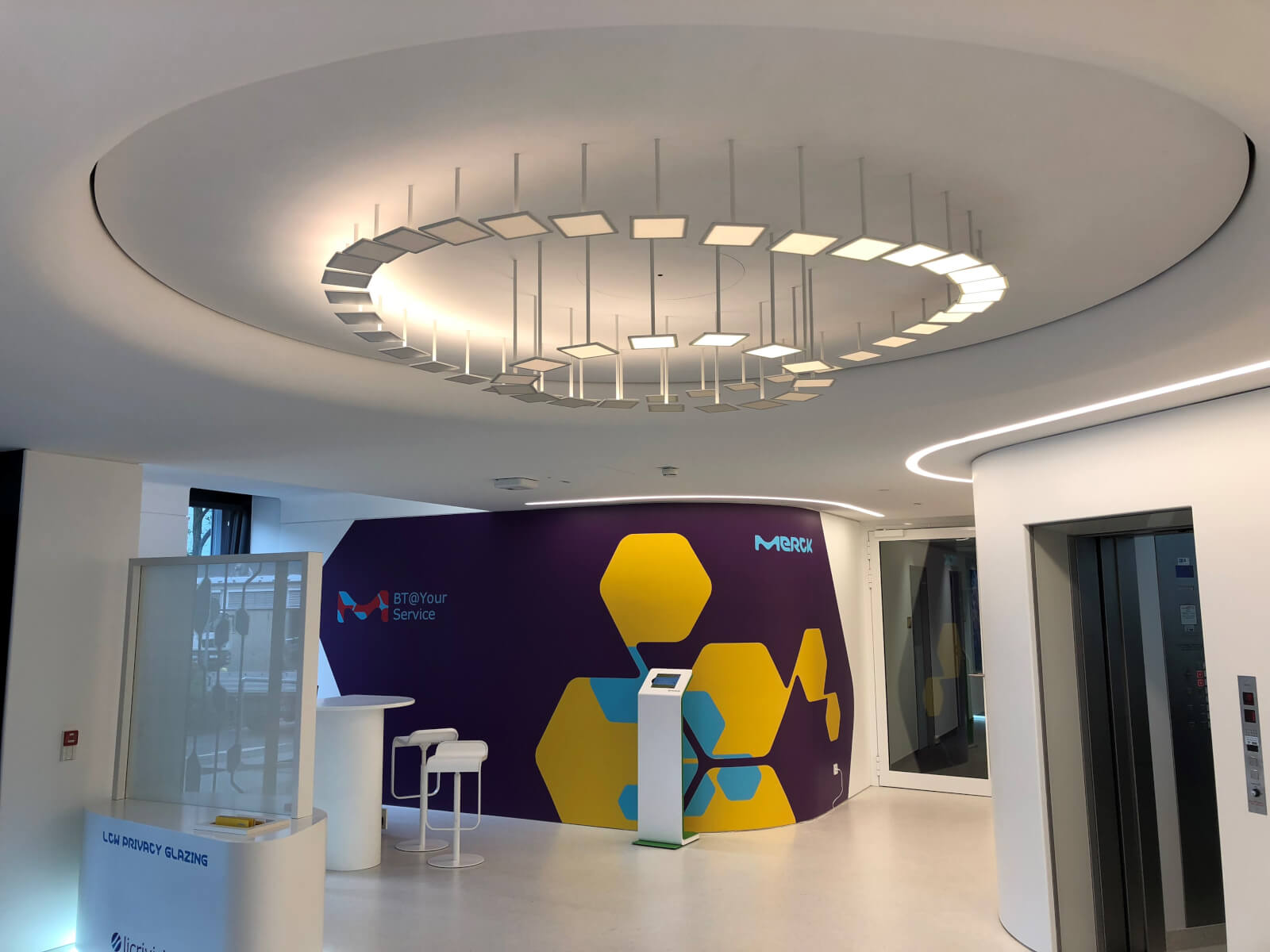

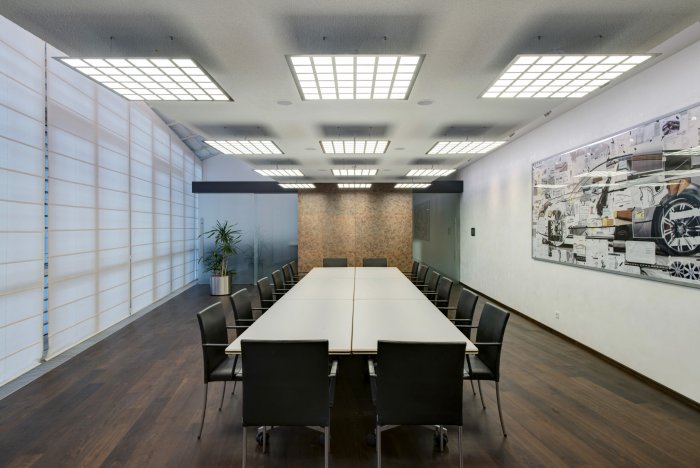

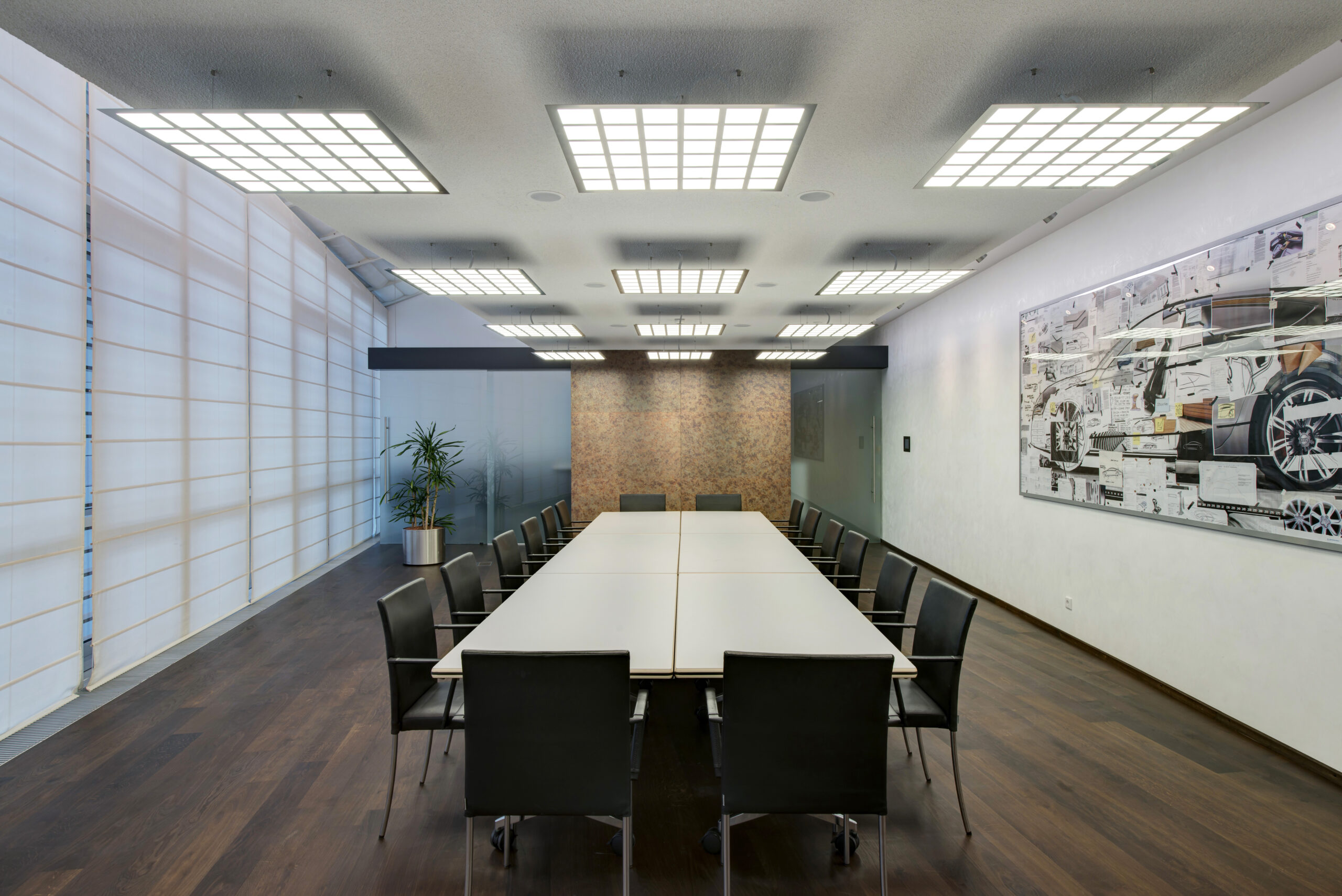

OLED-модули в дизайнерских светильниках и хайтек-интерьерах
4. Научно-исследовательские приоритеты
Для вывода прозрачных OLED-панелей на новый уровень эффективности и доступности определены ключевые направления исследований:
-
Фосфоресцентные эмиттеры с повышенным EQE (> 20%) в прозрачных конфигурациях. Цель — довести внутренний квантовый выход до уровня непрозрачных модулей без ухудшения пропускания света.
-
Удешевление инкапсуляции до 0,5 Евро/м2 за счёт внедрения многоуровневых ALD-структур в сочетании с недорогими органическими барьерами.
-
Разработка экологичных субстратов, включая биодеградируемые аналоги полиимида и новых полимеров, полученных из возобновляемых источников.
-
Интеграция с IoT-системами зданий: панели будут оснащаться датчиками температуры, влажности и яркости, передавая данные в централизованную платформу для прогнозирования износа, автоматической калибровки и адаптации световых профилей в реальном времени.
Реализация этих приоритетов позволит создать следующее поколение прозрачных OLED-панелей, обладающих высокой энергоэффективностью, длительным сроком службы и минимальным экологическим следом, делая технологию массовой и доступной для широкого спектра архитектурных решений.
Повный Андрей Владимирович, преподаватель Филиала УО Белорусский государственный технологический университет "Гомельский государственный политехнический колледж"
