Датчики радиации (радиационные детекторы) - это устройства, предназначенные для регистрации и измерения ионизирующего излучения (альфа-, бета-, гамма-частиц, нейтронов, рентгеновского излучения) путём преобразования энергии излучения в электрический сигнал.
Основной принцип работы всех датчиков радиации - ионизация: при прохождении ионизирующего излучения через чувствительную среду детектора образуются свободные носители заряда (электроны и ионы или электрон-дырочные пары), которые под действием электрического поля перемещаются к электродам, создавая измеримый электрический сигнал. Этот сигнал усиливается и обрабатывается электроникой, после чего выводится на дисплей в виде показаний мощности дозы или накопленной дозы излучения.

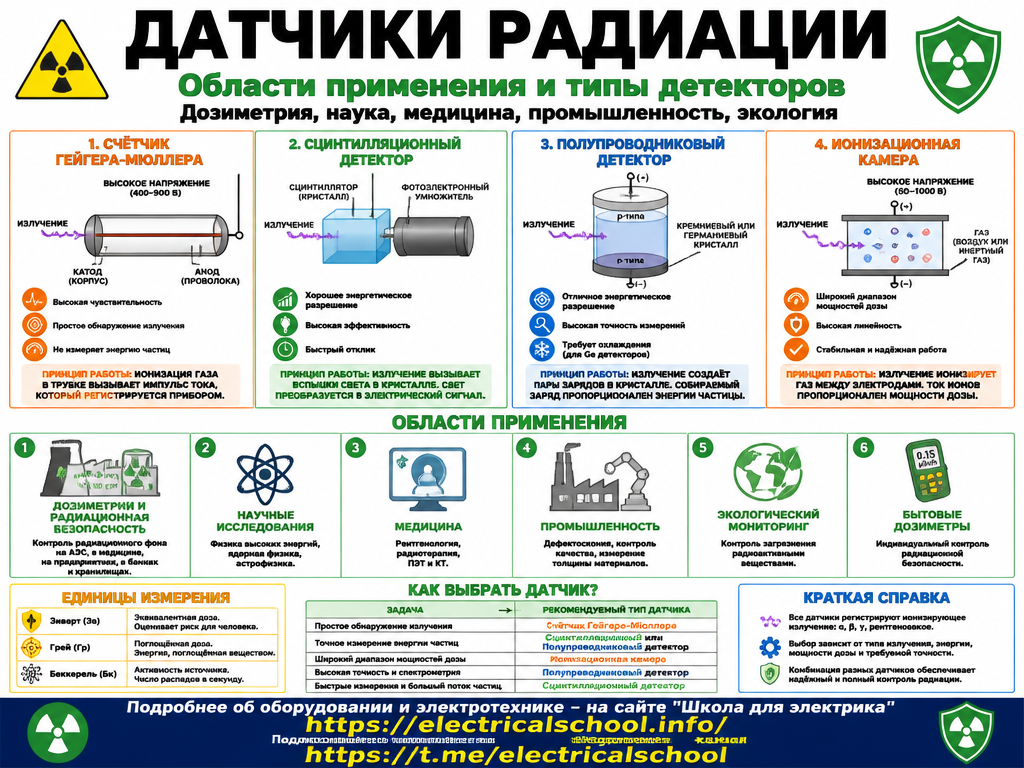

Существует три основных класса детекторов ионизирующего излучения:
1. Газовые детекторы
Газовые детекторы используют ионизацию газа в камере под напряжением. К ним относятся:
- Ионизационные камеры - регистрируют ток, пропорциональный интенсивности излучения; применяются для измерения мощности дозы в широком диапазоне.
- Пропорциональные счётчики - работают в режиме, где амплитуда импульса пропорциональна энергии частицы; позволяют различать типы излучения.
- Счётчики Гейгера-Мюллера (GM-трубки) - наиболее распространённый тип для бытовых дозиметров; регистрируют факт прохождения частицы, но не измеряют её энергию; подходят для обнаружения альфа-, бета-, гамма- и рентгеновского излучения.
2. Сцинтилляционные детекторы
Сцинтилляционные детекторы используют специальные кристаллы (неорганические, например, NaI:Tl, или органические), которые испускают световые вспышки (сцинтилляции) при попадании ионизирующего излучения. Световые импульсы преобразуются в электрический сигнал с помощью фотоумножителя (PMT) или фотодиода. Такие детекторы обладают высокой чувствительностью и подходят для гамма-спектроскопии и регистрации нейтронов.
3. Полупроводниковые детекторы
Полупроводниковые детекторы используют обратносмещённый p-n-переход в кристаллах кремния или германия. При взаимодействии излучения с полупроводником образуются электрон-дырочные пары, которые под действием электрического поля создают измеримый заряд. Такие детекторы обеспечивают высокую энергетическую разрешающую способность и точность, но требуют охлаждения (особенно германиевые детекторы).
Принцип дествия дозиметра
Принцип действия самого распространенного датчика радиации или дозиметра основан на работе счетчика Гейгера, связанного с измерительной схемой. Именно он является активным регистрирующим элементом, в межэлектродном пространстве которого под действием радиации происходят лавинные пробои инертного газа.
Герметичный баллон, изготовленный из стекла или металла, заполнен инертным газом: аргоном, неоном либо газовой смесью подходящего состава при пониженном давлении.
Данный баллон оснащен парой внутренних электродов: в центре находится положительный анод, вокруг него - отрицательный катод. На электроды через резистор подается постоянное напряжение определенной величины.
Изначально между электродами поддерживается электрическое поле напряженностью такой величины, что состояние в баллоне очень близко к пробою. Это так называемое плато Гейгера, его верхняя граница, когда датчик пребывает как бы в пограничном состоянии (вот-вот пробьет).
В этих условиях возможна вынужденная ударная ионизация, когда под действием радиоактивных частиц или квантов электромагнитных колебаний в межэлектродном пространстве внезапно происходит разряд: от катода к аноду устремляются электроны.
Сначала промежуток между электродами обладает высоким сопротивлением - тока в цепи нет. Но стоит заряженной частице с высокой энергией столкнуться с корпусом, баллоном или катодом и выбить несколько электронов, - эти электроны окажутся в межэлектродном промежутке, где, как было сказано выше, действует электрическое поле.
Находящиеся в инертном газе электроны под ускоряющим действием электрического поля устремляются к аноду, попутно ионизируя молекулы газа, инициируя таким образом вовлечение в ток вторичных электронов. Количество вовлекаемых электронов растет лавинообразно, а значит имеет место разряд между катодом и анодом. В результате получается скачок тока на зарядном резисторе.
Собственная ёмкость датчика радиации минимальна, а правильно подобранное сопротивление зарядного резистора в несколько мегаом обеспечивает возможность для её быстрого и полного разряда. После этого пробой затухает, потенциал сбрасывается до нижней границы плато Гейгера. Обычно разряд невозможно поддержать при напряжении ниже 300 В.
Существуют и самогасящиеся галогенные счётчики, в которых в газовую среду вводят специальные добавки, такие как бром, спирт, хлор, йод. Добавки помогают быстро прекратить разряд.
Так, на время пробоя датчик переходит в проводящее состояние, разрядный импульс тока проходит через его ёмкость, эта ёмкость разряжается, и импульс, количественно соответствующий гамма-кванту или частице, подаётся на аттенюатор.
Пока ёмкость перезаряжается, датчик не может измерять излучение. Аттенюатор же формирует прямоугольный импульс определённой длительности, чтобы электронный счётчик импульсов мог его учесть и подсчитать общую дозу радиации.
По факту счётчик подсчитывает количество зарегистрированных квантов за единицу времени в рабочем пространстве баллона датчика.
Стоит подчеркнуть, что рабочий объём баллона - это не просто геометрический параметр. Именно он определяет статистическую вероятность регистрации каждого отдельного кванта или частицы: чем больше активная зона, тем выше шанс ионизирующего события при той же интенсивности излучения, и тем меньше статистический разброс показаний. Именно поэтому профессиональные дозиметры, рассчитанные на измерение малых доз, оснащают крупноформатными трубками или несколькими трубками одновременно.
Однодетекторная схема не ведёт счёт импульсов во время фактической перезарядки ёмкости: от фронта до спада сформированного аттенюатором счётного импульса таймер остановлен.
Этот период «слепоты» называется мёртвым временем детектора. Его величина - обычно от единиц до сотен микросекунд - накладывает верхнее ограничение на измеримую интенсивность потока частиц.
Если между двумя квантами пройдёт интервал, меньший мёртвого времени, второй квант просто не будет зарегистрирован. При высоких дозах мощности это приводит к систематическому занижению показаний, которое корректируется либо аппаратно, либо математически через поправочный коэффициент.
Если же используется схема многодетекторная, то во время перезаряда прибором регистрируются импульсы с остальных датчиков, которые остались в ждущем режиме.
Такой подход кардинально снижает суммарное мёртвое время системы: пока один баллон восстанавливается после пробоя, остальные продолжают работать. В результате многодетекторный дозиметр сохраняет корректность показаний даже при интенсивности потока, при которой однодетекторная схема начала бы ощутимо ошибаться.
Эффективное мёртвое время при параллельной работе N идентичных детекторов теоретически сокращается приблизительно в N раз, что напрямую расширяет динамический диапазон прибора.
Время измерения для каждого устройства калибруется и задаётся при его изготовлении точно и жёстко. Эта величина связана с суммарным рабочим объёмом датчиков дозиметра. По окончании цикла измерения и вычисления счётчик и генератор напряжения запираются, а прибор сигнализирует об окончании выполнения измерения.
Фиксированное время измерения - принципиальное конструктивное решение, а не произвольный выбор. Короткое окно даёт быстрый, но статистически менее достоверный результат; длинное - точнее, но запаздывает при резком росте дозы.
Производители ищут баланс: в бытовых дозиметрах типичный цикл составляет 20–40 секунд, в профессиональных приборах с адаптивным алгоритмом длительность окна может автоматически сокращаться при высоком темпе счёта, чтобы быстрее сигнализировать об опасном уровне облучения.
FAQ: Как работает датчик радиации
Почему счётчик Гейгера трещит, а не показывает цифры непрерывно - он что, «ломается»?
Нет - это его нормальная работа. Каждый щелчок соответствует одному зарегистрированному кванту или частице: радиация прилетает не потоком, а отдельными «снарядами», и счётчик отмечает каждое попадание щелчком, как кассовый аппарат отбивает каждую покупку. Чем чаще трещит - тем выше интенсивность излучения.
Зачем внутри трубки Гейгера инертный газ - почему не воздух?
Воздух содержит кислород, который при разряде вступает в химические реакции и постепенно разрушает электроды. Инертный газ - аргон или неон - химически безразличен: он только ионизируется под ударом частицы и тут же «успокаивается» обратно, не оставляя никаких следов. Это как использовать масло вместо воды в гидравлике - надёжнее и предсказуемее.
Как одна-единственная частица может вызвать целый разряд - она же такая маленькая?
Здесь работает принцип лавины. Представьте снежный склон, где снег уже еле держится: достаточно бросить один маленький камешек, чтобы сошёл обвал. Электрическое поле в трубке специально выставляется на самую грань пробоя, «плато Гейгера», и тогда даже пара выбитых электронов мгновенно разгоняется полем, выбивает новые, те - ещё новые, и лавина нарастает за микросекунды.
Почему датчик не может считать частицы непрерывно - есть ли у него «слепое пятно»?
Да, оно есть, и называется «мёртвым временем». После каждого разряда трубке нужно немного времени, чтобы перезарядиться - как фотовспышке между кадрами. В этот момент любая прилетевшая частица не будет зарегистрирована. Именно поэтому в профессиональных дозиметрах используют многодетекторные схемы: пока один датчик «отдыхает», остальные продолжают считать.
Чем галогенный самогасящийся счётчик лучше обычного?
В обычном счётчике разряд нужно принудительно «давить» электроникой — снижать напряжение после каждого импульса. В галогенном в газ добавлены специальные примеси - бром, хлор или йод, которые сами поглощают «лишние» ионы и гасят разряд изнутри, как огнетушитель тушит пламя. Это упрощает схему и делает прибор надёжнее.
Что именно считает дозиметр - и почему нельзя просто измерить ток?
Дозиметр считает количество отдельных импульсов за единицу времени, а не суммарный ток. При очень малых дозах радиации ток был бы настолько мизерным, что утонул бы в электрических шумах - как пытаться услышать шёпот на шумном вокзале. Подсчёт дискретных импульсов позволяет зафиксировать буквально единичные частицы, что и делает счётчик Гейгера чувствительнейшим инструментом.
