Современные автоматизированные системы управления (АСУ) представляют собой сложные киберфизические комплексы, где аппаратные компоненты и программные алгоритмы объединяются для решения производственных задач.
Архитектура такой системы — это не просто схема соединения устройств, а тщательно продуманная абстракция, определяющая взаимодействие всех элементов от датчиков до исполнительных механизмов. Она оставляет свободу для технической реализации, позволяя выбирать различные компоненты — программируемые логические контроллеры (ПЛК), промышленные сети, интерфейсы — без изменения базовых принципов работы.
Ключевая роль в создании архитектуры принадлежит системному архитектору — специалисту, который должен в равной степени понимать технологические процессы объекта автоматизации и возможности современных аппаратно-программных средств. Именно системный архитектор определяет, как система будет масштабироваться, диагностироваться и адаптироваться к изменяющимся условиям.
Основные принципы проектирования
При создании архитектуры автоматизированных систем управления перед инженерами стоит комплексная задача - разработать решение, которое будет не только функциональным сегодня, но и останется эффективным завтра. Успешная архитектура АСУ строится на нескольких взаимосвязанных принципах, образующих своеобразный "каркас" будущей системы.
1) Модульность как основа стабильности
Сердцем грамотной архитектуры становится принцип слабой связанности компонентов. Представьте систему как набор автономных модулей, каждый из которых выполняет строго определенную функцию и взаимодействует с другими через четкие интерфейсы. Такой подход напоминает работу слаженного коллектива, где каждый специалист отвечает за свой участок работы, а общение происходит через регламентированные каналы.
Преимущества подобной организации очевидны: минимизация "перекрестных помех" между модулями, упрощение процессов отладки и модернизации, а также возможность безболезненного расширения системы. Когда каждый компонент сохраняет максимальную автономность, добавление новых функций не превращается в головоломку для разработчиков.
2) Диагностика: система самоконтроля
Современная АСУ - это не просто набор датчиков и контроллеров, а интеллектуальная система, способная следить за собственным состоянием. Встроенные механизмы диагностики работают как медицинский монитор в режиме реального времени, отслеживая ключевые параметры работы и сигнализируя о малейших отклонениях от нормы.
Такие возможности кардинально меняют подход к обслуживанию: вместо реагирования на уже случившиеся поломки персонал получает инструменты для их предупреждения. Детализированные диагностические данные позволяют не только быстро находить источник проблемы, но и прогнозировать возможные сбои, планируя техническое обслуживание в наиболее подходящие моменты.
3) Надежность как система защиты
В мире промышленной автоматизации надежность - это не просто характеристика, а многослойная система защиты. Она начинается с дублирования критически важных компонентов и заканчивается комплексом мер по информационной безопасности. Как крепость защищают не только стены, но и система раннего предупреждения, так и современная АСУ использует весь арсенал средств - от аппаратного резервирования до многоуровневой аутентификации.
Соответствие промышленным стандартам безопасности в таком контексте - не формальность, а необходимое условие для создания системы, способной противостоять как техническим сбоям, так и внешним угрозам.
4) Экономика долгого срока службы
Финансовая эффективность автоматизированных систем измеряется не только стартовыми инвестициями, но и совокупной стоимостью владения. Грамотная архитектура учитывает этот фактор, закладывая возможности для постепенной модернизации и упрощая процессы обслуживания.
Представьте систему, которая "растет" вместе с предприятием: новые мощности добавляются как модули к существующей структуре, без необходимости полной замены оборудования. Такой подход превращает капитальные затраты из разовых в распределенные во времени, делая автоматизацию доступнее и выгоднее в долгосрочной перспективе.
Эти принципы не существуют изолированно - они переплетаются и усиливают друг друга. Модульность упрощает диагностику, надежность снижает эксплуатационные расходы, а экономическая эффективность позволяет инвестировать в дальнейшее развитие системы. В результате предприятие получает не просто набор технологий, а живой, развивающийся организм, способный адаптироваться к меняющимся условиям производства.

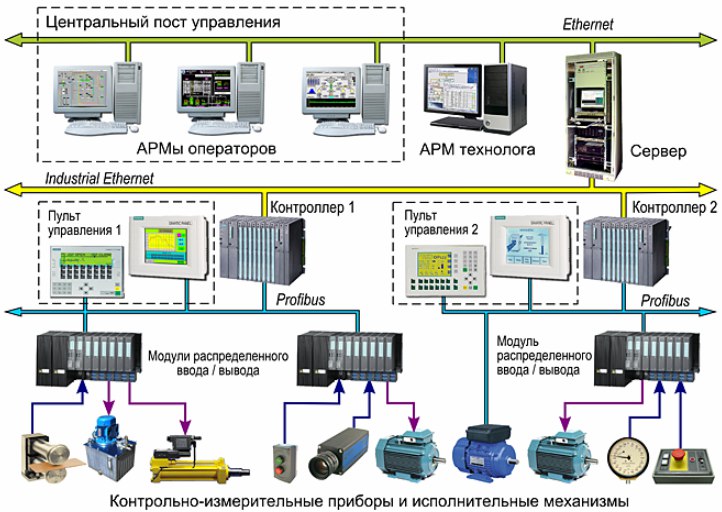

Типовая структура АСУ ТП
Задачи автоматизации и методы декомпозиции
Современные автоматизированные системы управления (АСУ) представляют собой универсальные платформы, способные адаптироваться к самым разнообразным производственным задачам.
Спектр их применения чрезвычайно широк - от простого мониторинга технологических параметров до сложных систем диспетчерского управления, объединяющих множество производственных объектов.
Гибкость архитектуры позволяет создавать решения, точно соответствующие специфическим требованиям каждого заказчика и особенностям конкретного технологического процесса.
1) Основные направления автоматизации
В зависимости от производственных потребностей, архитектура АСУ может быть ориентирована на решение нескольких типовых задач:

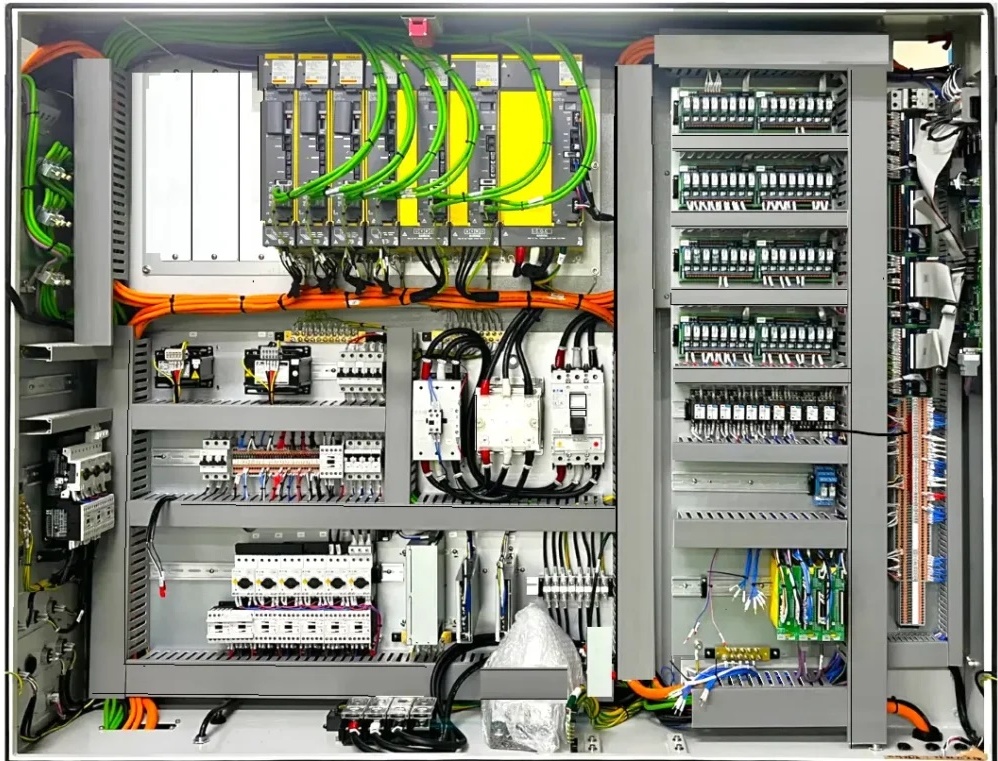

- Локальное автоматическое регулирование реализуется через замкнутые системы с обратной связью, где ключевую роль играют алгоритмы ПИД-регулирования. Такие системы непрерывно анализируют текущее состояние процесса и автоматически вносят корректировки для поддержания заданных параметров. Типичные примеры - регулирование температуры в промышленных печах, поддержание уровня жидкости в резервуарах или контроль давления в трубопроводах.

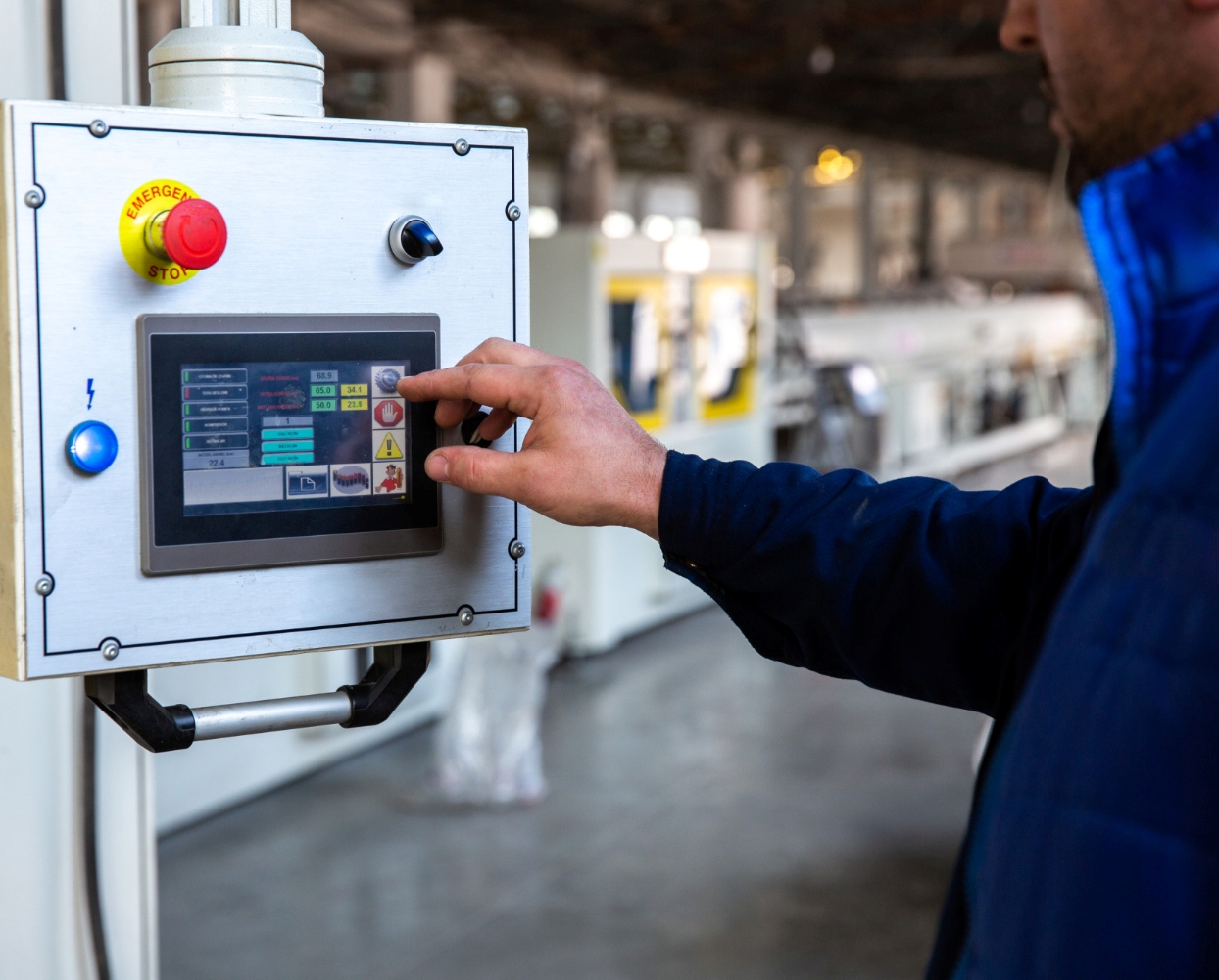

- Диспетчеризация предполагает активное участие оператора в управлении процессом через специализированные человеко-машинные интерфейсы (HMI). Современные SCADA-системы предоставляют диспетчерам интуитивно понятные мнемосхемы, тревожную сигнализацию и инструменты для анализа исторических данных. Это особенно важно для сложных технологических процессов, где требуется постоянный контроль и возможность оперативного вмешательства персонала.
- Телемеханические системы обеспечивают удалённый мониторинг и управление распределёнными объектами через различные каналы связи. В современных условиях для этих целей могут использоваться как специализированные промышленные сети (например, радиоканалы или оптическое волокно), так и стандартные интернет-технологии с соответствующими механизмами защиты данных. Такие решения незаменимы для управления удалёнными нефтегазовыми месторождениями, энергоподстанциями или трубопроводными системами.
2) Принципы декомпозиции АСУ
Разработка эффективной архитектуры автоматизированной системы всегда начинается с её декомпозиции - логического разделения на подсистемы и модули. В современной практике применяются два основных подхода, каждый из которых имеет свои преимущества и области применения.

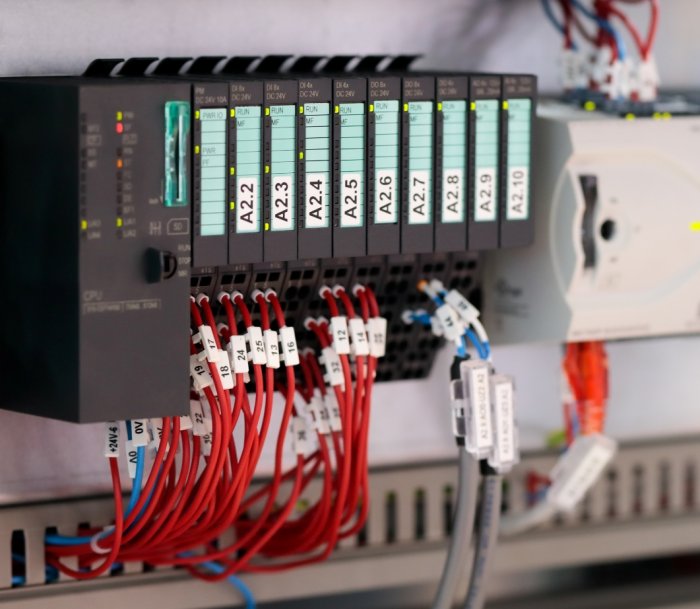

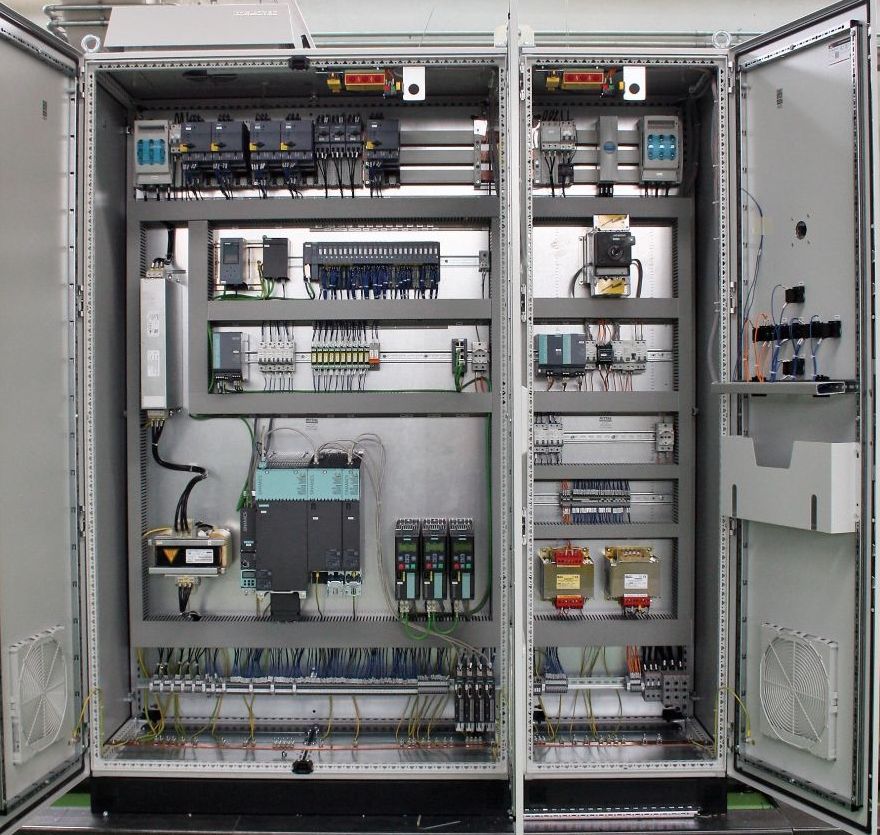

Объектная декомпозиция предполагает создание автономных модулей управления для каждого технологического узла или оборудования. Каждый такой модуль, как правило, реализуется на базе программируемого логического контроллера (ПЛК) и отвечает за управление конкретным участком технологического процесса.
Этот подход напоминает принципы объектно-ориентированного программирования, где каждый объект инкапсулирует свои данные и методы работы. Основные преимущества такого решения - высокая модульность, простота масштабирования и отказоустойчивость, так как выход из строя одного контроллера не парализует всю систему.
Функциональная декомпозиция строится по другому принципу - здесь система разделяется не по технологическим объектам, а по видам выполняемых функций. Например, все задачи, связанные с регулированием температуры, могут быть объединены в один функциональный модуль, независимо от того, на каком оборудовании они реализуются.
Такой подход особенно эффективен для предприятий с однотипными технологическими процессами, так как позволяет унифицировать алгоритмы управления и сократить количество используемого программного обеспечения.
На практике наиболее эффективными часто оказываются гибридные решения, сочетающие преимущества обоих подходов. Например, нижний уровень системы может строиться по принципу объектной декомпозиции, обеспечивая надежное управление конкретным оборудованием, а верхний уровень - использовать функциональный подход для комплексного анализа и оптимизации всего технологического процесса. Такая архитектура обеспечивает одновременно и высокую надежность, и гибкость в управлении.
Современные технологии интеграции
В современных распределенных автоматизированных системах управления (АСУ) организация эффективного взаимодействия между отдельными модулями и компонентами становится ключевым фактором успешной реализации проекта. Особую сложность представляет обеспечение надежного обмена данными между разнородными устройствами, часто произведенными разными вендорами и работающими на различных программно-аппаратных платформах.
1) Промышленные сети и протоколы связи
Для решения задач межмодульного взаимодействия в промышленной автоматизации применяется целый спектр специализированных сетевых технологий:
PROFIBUS - один из старейших и наиболее надежных промышленных протоколов, широко используемый в европейских промышленных решениях. Его главными преимуществами являются детерминированность передачи данных и устойчивость к промышленным помехам.
Modbus - простой и универсальный протокол, получивший широкое распространение благодаря своей открытости и легкости реализации. Существует в вариантах Modbus RTU (последовательная версия) и Modbus TCP (сетевая версия).
Ethernet/IP - промышленная адаптация стандартного Ethernet, обеспечивающая высокоскоростную передачу данных с гарантией доставки. Особенно востребован в системах, требующих передачи больших объемов информации в реальном времени.
2) Современные технологии интеграции
Помимо традиционных промышленных сетей, в последние годы все большее распространение получают универсальные технологии межпроцессного взаимодействия:
OPC UA (Open Platform Communications Unified Architecture) представляет собой открытый, независимый от платформы стандарт для безопаснного и надежного обмена данными в промышленных системах. Его ключевыми особенностями являются:
-
Поддержка сложных информационных моделей;
-
Встроенные механизмы безопасности;
-
Возможность работы через межсетевые экраны;
-
Поддержка как классических промышленных систем, так и IoT-устройств.
MQTT (Message Queuing Telemetry Transport) - облегченный протокол обмена сообщениями, идеально подходящий для работы с распределенными IoT-устройствами и системами с ограниченными ресурсами. Его публично-подписная модель особенно удобна для сценариев, где множество устройств должны получать одни и те же данные.
REST API - стандартный подход к созданию веб-интерфейсов, позволяющий легко интегрировать промышленные системы с корпоративными информационными системами верхнего уровня (MES, ERP). Использование стандартных HTTP-методов делает эту технологию понятной для разработчиков разного профиля.
3) Роль SCADA-систем в распределенных АСУ
SCADA-системы (Supervisory Control And Data Acquisition) выполняют критически важную функцию в современных распределенных АСУ, выступая в роли единого центра сбора, обработки и визуализации информации. Среди наиболее распространенных решений можно выделить:
WinCC от Siemens - мощная SCADA-система, глубоко интегрированная с оборудованием этого производителя. Отличается высокой надежностью и богатым функционалом для сложных промышленных применений.
Ignition - современная платформа с веб-ориентированной архитектурой, предлагающая уникальные возможности по созданию распределенных систем визуализации и управления.
SIMATIC PCS 7 - комплексное решение для автоматизации технологических процессов, сочетающее в себе функции SCADA и DCS (распределенной системы управления).
Эти системы обеспечивают:
-
Централизованный сбор данных с сотен и тысяч полевых устройств;
-
Интуитивно понятное графическое представление технологических процессов;
-
Гибкие механизмы тревожной сигнализации и регистрации событий;
-
Мощные инструменты анализа исторических данных;
-
Возможность генерации различных типов отчетов;
-
Интеграцию с бизнес-системами верхнего уровня.
Современные SCADA-системы все чаще включают в себя элементы искусственного интеллекта и предиктивной аналитики, позволяя не только отображать текущее состояние процесса, но и прогнозировать его развитие, выявлять скрытые закономерности и предлагать операторау оптимальные управляющие воздействия.
Заключение
Проектирование архитектуры АСУ — это баланс между технологическими требованиями, экономической целесообразностью и будущей масштабируемостью. Грамотно спроектированная система не только решает текущие задачи, но и остаётся актуальной долгие годы, адаптируясь к новым вызовам цифровой трансформации промышленности.
Современные тенденции — такие как Industrial IoT, цифровые двойники и предиктивная аналитика — делают архитектуру АСУ ещё более сложной, но и более мощной. Будущее принадлежит открытым, гибким и интеллектуальным системам, способным самообучаться и оптимизировать производственные процессы без постоянного вмешательства человека.
