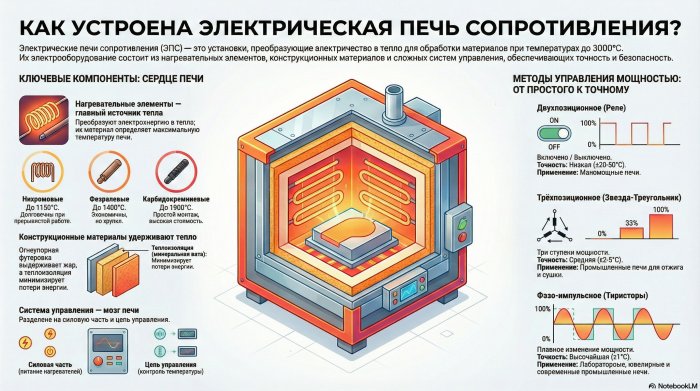

Задача поддержания стабильной температуры в промышленной печи является одной из фундаментальных проблем современной теплотехники. Как только перед инженером встает вопрос о выборе системы управления, неизбежно возникает необходимость разобраться в том, какой из алгоритмов регулирования способен наилучшим образом справиться с возложенными на него функциями. Сегодня в арсенале специалиста имеется четыре основных подхода, каждый из которых обладает собственными достоинствами и недостатками. Давайте разберемся в их физическом смысле и практическом значении.
Двухпозиционное (ON/OFF) регулирование
Когда речь идет о самой примитивной форме температурного управления, на ум прежде всего приходит двухпозиционная система, известная также как ON/OFF регулирование. В этой системе нагреватель находится в одном из двух состояний: он либо полностью включен, либо полностью выключен. Никаких промежуточных положений не существует.
Принцип работы такой системы с точки зрения динамики чрезвычайно прост. Когда температура в печи падает ниже установленного значения на определенную величину (так называемую зону гистерезиса), нагреватель мгновенно включается на полную мощность. При этом температура начинает стремительно расти. Как только она превысит заданное значение опять же на величину гистерезиса, нагреватель полностью отключается. Процесс повторяется циклически.
Результатом такого подхода являются мощные колебания температуры вокруг желаемого значения, словно маятник, совершающий автоколебания с периодом, определяемым тепловой инерцией печи. Там где требуется хотя бы минимальная точность регулирования, такой способ является совершенно неприемлемым. Однако справедливо признать, что для простых систем, где допускаются колебания в несколько десятков градусов, ON/OFF управление остается экономичным и надежным решением.
P-регулирование: первый шаг к гладкому управлению
Следующей ступенью развития систем управления явилось пропорциональное (P) регулирование. Ключевое отличие заключается в том, что величина управляющего воздействия (мощность нагревателя) теперь зависит от величины ошибки - разности между текущей и желаемой температурой.
Если ошибка велика, то и мощность нагревателя будет максимальной. По мере приближения к целевой температуре мощность плавно снижается. Это создает эффект «мягкого торможения» - система перестает резко колебаться и начинает приближаться к стабильному состоянию более гладко.
С математической точки зрения, управляющий сигнал в системе P-регулирования описывается простым соотношением: сила воздействия пропорциональна текущей ошибке умноженной на коэффициент пропорциональности (так называемый коэффициент усиления Kp).
Однако эта простота имеет свою цену. Во-первых, при стабилизации температуры неизбежно появляется статическая ошибка - разность между желаемой и действительной температурой в установившемся режиме. Во-вторых, при резком изменении нагрузки или внешних условий система склонна к перерегулированию - температура «проскакивает» выше целевого значения прежде, чем система успевает среагировать и снизить мощность.
Подробно об этом смотрите здесь: Позиционные регуляторы и двухпозиционное регулирование
PI-регулирование
Чтобы избавиться от статической ошибки, к пропорциональной составляющей добавляют интегральную (I) составляющую. Смысл этого дополнения заключается в том, что система начинает «помнить» о накопленных ошибках из прошлого. Если температура систематически остается ниже целевой, то интегральная часть регулятора постепенно нарастает, увеличивая общее управляющее воздействие до тех пор, пока ошибка не обратится в ноль.
При PI-регулировании управляющее воздействие состоит из двух компонентов: первый пропорционален текущей ошибке (как и в P-регулировании), а второй пропорционален интегралу ошибки по времени. Благодаря интегральной составляющей система способна полностью скомпенсировать постоянные возмущения и достичь нулевой статической ошибки в установившемся режиме.
Однако достижение этого преимущества сопровождается определенным недостатком. Разгон системы к целевой температуре становится более вялым, медленным. Система как бы «осторожничает», зная, что интегральная составляющая накапливается медленно и не может мгновенно измениться. Это делает PI-регулирование менее пригодным для приложений, где требуется быстрое восстановление температуры после скачков нагрузки.
ПИД-регулирование
Чтобы объединить преимущества обоих подходов и избавиться от их недостатков, используют пропорционально-интегрально-дифференциальное (ПИД) регулирование. К двум уже известным компонентам добавляется дифференциальная (D) составляющая, которая реагирует не на саму ошибку, а на скорость ее изменения.
Смысл дифференциальной компоненты становится ясен при рассмотрении динамики процесса. Когда ошибка начинает уменьшаться очень быстро (то есть температура быстро приближается к целевой), дифференциальная компонента вырабатывает управляющее воздействие, направленное на замедление этого стремительного изменения, фактически «предугадывая» и предотвращая перерегулирование. Это похоже на то, как опытный водитель, подъезжая к красному сигналу светофора издалека, заранее начинает плавно тормозить, а не ждет, пока автомобиль под собственной инерцией «проскочит» нужную позицию.
Управляющее воздействие в ПИД-регуляторе определяется формулой, содержащей три члена: пропорциональный, интегральный и дифференциальный. Каждый из этих коэффициентов может быть независимо настроен в зависимости от конкретных характеристик печи и требований к точности.
Результат такого трехкомпонентного подхода заключается в том, что система приобретает способность быстро достигать целевой температуры без опасного перерегулирования, сохраняя при этом нулевую статическую ошибку в установившемся режиме. Переходный процесс протекает плавно и стабильно, температура асимптотически приближается к желаемому значению, не совершая опасных колебаний.
Переходные процессы при различных алгоритмах управления температурой печи
Переходные процессы и практические следствия
Когда мы сравниваем переходные процессы (характер изменения температуры во времени после какого-либо возмущения), различия между методами управления становятся особенно наглядными. При ON/OFF регулировании переходный процесс выглядит как серия колебаний вокруг целевого значения, создающих ощущение «боевого» режима работы печи. Каждое колебание сопровождается механическим стрессом оборудования и повышенным износом нагревательного элемента.
При P-регулировании переходный процесс более мягкий - температура быстро стремится к целевому значению, однако не достигает его точно, останавливаясь на некотором расстоянии ниже (или выше, в зависимости от направления возмущения). Статическая ошибка может составлять от одного до нескольких процентов от номинального значения.
PI-регулирование обеспечивает асимптотическое приближение к целевому значению без статической ошибки, однако этот процесс протекает более вялым образом. После резкого скачка нагрузки система может потребовать значительного времени для восстановления номинальной температуры.
ПИД-регулирование демонстрирует почти «идеальный» переходный процесс - быстрое и гладкое приближение к целевому значению без перерегулирования и без статической ошибки. Температура как бы ускоряется при движении к целевому значению, а затем плавно замедляется, приходя в конечное состояние без колебаний. Это делает ПИД-регулирование универсальным выбором для большинства промышленных приложений, где требуется высокая точность и надежность.
Сравнение методов регулирования температуры
| Метод | Быстрота отклика | Перерегулирование | Статическая ошибка | Точность в установившемся режиме | Лучший случай применения |
|---|---|---|---|---|---|
| ON/OFF (двухпозиционное) | Высокая | Очень высокое | Присутствует | Низкая | Простые системы, низкие требования |
| P-регулирование | Быстрое | Среднее | Присутствует | Средняя | Системы с умеренными требованиями |
| PI-регулирование | Медленнее | Низкое | Отсутствует | Высокая | Системы с требованиями к точности |
| ПИД-регулирование | Оптимальная | Минимальное | Отсутствует | Очень высокая | Критичные системы, максимальная точность |
При выборе алгоритма управления необходимо учитывать несколько факторов. Для бытовых печей, где допускаются колебания в несколько градусов, достаточно ON/OFF управления. Для систем средней сложности, где требуется лучший баланс между точностью и скоростью отклика, P-регулирование может оказаться приемлемым компромиссом.
Когда же система предъявляет жесткие требования к точности (например, в промышленных печах для термической обработки материалов, где требуется поддерживать температуру с точностью до единиц градусов), необходимо применять PI или ПИД-регулирование. Выбор между ними зависит от динамики процесса - если требуется быстрое восстановление после возмущений, следует использовать ПИД-регулирование.
Современные микроконтроллеры и программируемые логические контроллеры позволяют реализовать ПИД-алгоритм с минимальными затратами. Программная реализация обеспечивает простоту тонкой настройки коэффициентов Kp, Ki и Kd, позволяя оптимизировать работу системы конкретно под данную печь с учетом ее тепловой инерции и характеристик нагревателя.
Таким образом, выбор ПИД-регулирования становится наиболее разумным решением для критичных приложений, гарантирующим не только высокую точность, но и надежность, долговечность оборудования и экономию энергии благодаря исключению излишних колебаний и циклирования нагревателя.
Повный Андрей Владимирович, преподаватель Филиала УО Белорусский государственный технологический университет "Гомельский государственный политехнический колледж"
