Роль средств контроля и автоматики в современном производстве

Развитие производства и управления им прошло четыре основных этапа, каждый из которых отличался возрастанием сложности и уровня автоматизации.

В первой стадии, охватывающей период от начала промышленной революции в XIX веке до середины XX века, управление процессами было полностью ручным. Оператор контролировал все параметры производства на основе личного опыта и интуиции, без каких-либо приборов и автоматических систем.

В качестве примера можно привести варку сахарного сиропа в медных чанах, где оператор внимательно наблюдал за цветом жидкости, определяя степень уваривания, оценивал температуру прикладыванием пальца к сиропу, а вязкость проверял растягиванием сиропа пальцами.

Исходя из этих наблюдений, он вручную регулировал подачу пара в чан, скорость перемешивания и время варки, что требовало высокой квалификации и постоянного присутствия.

Однако этот метод был ограничен такими недостатками, как зависимость результатов от состояния оператора, колебания качества продукции, невозможность быстрого реагирования на изменения процесса и высокий риск аварий при невнимательности.

Второй этап характеризовался внедрением контроля с регулировкой, или полуавтоматикой, в период с середины до конца XX века. Здесь приборы начали измерять параметры процесса и отображать результаты на циферблатах или экранах, что позволяло оператору видеть объективные данные и вручную корректировать процесс.

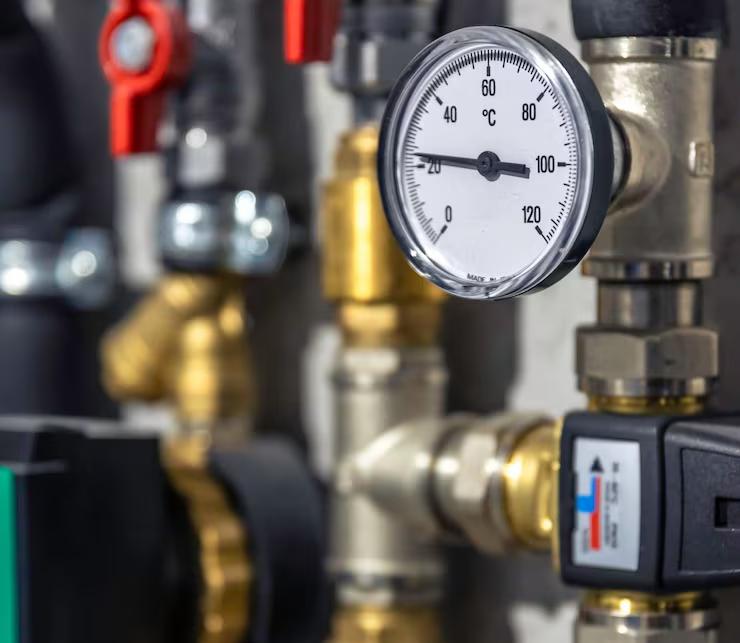

Например, при варке сахара в чанах появились термометры и манометры, показывающие температуру и давление пара, при этом визуальный контроль за цветом сиропа сохранялся. Такой подход обеспечивал более точный контроль и раннее обнаружение отклонений, но по-прежнему требовал постоянного внимания оператора, который мог уставать, отвлекаться или не справляться с быстрыми изменениями.

Третий этап – автоматическое управление, характерный для второй половины XX века, когда приборы не только измеряют параметры, но и самостоятельно регулируют систему для поддержания заданных значений. Оператор устанавливает уставки и наблюдает за процессом, который управляется датчиками, регуляторами и исполнительными механизмами.

В примере варки сахара датчик температуры следит за теплым уровнем, регулятор сравнивает его с уставкой, а клапан автоматически подает или прекращает подачу пара.

Данный подход позволяет освободить оператора от постоянного контроля, повысить стабильность продукции, производительность и снизить расход ресурсов, хотя требует более высококвалифицированного персонала для обслуживания систем.

Четвертый, современный этап включает вычислительное и адаптивное управление, где микроконтроллеры и компьютеры анализируют данные с множества датчиков и оптимизируют весь процесс с помощью сложных алгоритмов и прогнозов.

Такие системы способны адаптировать режимы управления в зависимости от текущих условий, например, применяя агрессивное управление на начальной стадии процесса и переходя к более щадящему по мере приближения к целевым параметрам. Это обеспечивает максимальную эффективность, устойчивость и качество производства, но требует высоких инвестиций в технологии и высококвалифицированных специалистов для поддержки.

Примеры:

• Система управления тепловой электростанцией предвидит, когда произойдёт отключение питания в сети, и подготавливает генератор к этому, повышая давление пара и температуру, чтобы генератор мог быстро выйти на полную мощность.
• Система управления рафинацией нефти оптимизирует температуру и давление в реакторах для максимума выхода нужного продукта, учитывая состав входящего сырья, прогноз спроса на рынке, цены на энергию.
• Система управления теплицей автоматически регулирует температуру, влажность, освещение, подачу питательных веществ, чтобы максимизировать урожай, учитывая внешнюю температуру, влажность, время суток, время года.
• Система управления автоматизированным коровником регулирует микроклимат, системы доения, кормораздачу, водоснабжение, освещение для максимизации молочной продуктивности каждой коровы.

Контрольно-измерительная аппаратура и автоматика играет центральную роль в трёх аспектах современного производства:

1. Контроль параметров процесса (диагностика):

Датчики постоянно измеряют параметры в критических точках процесса. Эти измерения позволяют:

• Обнаружить отклонения от нормы раньше, чем они приведут к браку или аварии. Например, если в компрессоре тепловой электростанции начинает расти вибрация, датчик вибрации это обнаружит, и можно остановить компрессор до того, как он разрушится.
• Отслеживать тренды (постепенное ухудшение параметра) и предупреждать о надвигающихся проблемах. Например, если температура подшипника медленно растёт из недели в неделю, это может указывать на увеличивающееся трение (износ смазки, люфт в подшипнике), и можно проактивно запланировать профилактический ремонт.
• Ведение истории процесса (логирование) для анализа и улучшения процесса. Сохраняя все показания датчиков за месяц, можно потом анализировать, в какой момент началось ухудшение качества, и найти причину.

2. Регулирование процесса (управление):

Регуляторы автоматически управляют исполнительными механизмами (клапаны, насосы, нагреватели, вентиляторы) для поддержания заданных параметров. Регулятор содержит:

• Датчик, измеряющий текущее значение параметра (например, датчик температуры в чане).
• Компаратор (может быть электрическим, пневматическим или программным), сравнивающий текущее значение с заданным (уставкой) и вычисляющий ошибку: e = заданное - текущее.
• Алгоритм управления, который на основе разницы принимает решение о регулировке. Простейший алгоритм – пропорциональный: если ошибка большая, открыть клапан сильнее; если ошибка маленькая, приоткрыть слегка. Более сложные алгоритмы (интегральный, дифференциальный, ПИД-регулятор) учитывают скорость изменения ошибки и историю ошибок.
• Исполнительный механизм (привод клапана, электромотор), который выполняет регулировку.

3. Безопасность процесса (защита):

Если параметр выходит за пределы допустимого диапазона, система может:

• Издать сигнал тревоги для оператора, чтобы привлечь его внимание к проблеме.
• Записать событие в журнал (логирование ошибок) для дальнейшего анализа.
• Остановить процесс (в критических случаях) – например, если давление в котле превысило максимально допустимое, система может закрыть топливный клапан и остановить подачу топлива.
• Перейти в безопасное состояние – например, если отказала система управления, система может автоматически перейти в режим, при котором никакого вреда не произойдёт (например, вентилятор начинает крутиться на полную мощность для отвода тепла).

« Подписывайтесь на наши каналы в Telegram: Школа для электрика и Электрика, электромонтажные работы

Пример со взрывозащитой. На химическом заводе давление в реакторе не должно превышать 50 бар, иначе реактор может взорваться. В систему встроены два слоя защиты:

• Первый слой – регулятор медленно снижает подачу пара, чтобы не допустить превышение давления.
• Второй слой (предохранительный) – если первый слой не справляется и давление всё же начинает расти выше 50 бар, предохранительный клапан (срабатывающий на основе датчика давления или пружины) автоматически открывается и выпускает пар, предотвращая взрыв.

Практические примеры использования контрольно-измерительных приборов и автоматики (КИПиА) в различных отраслях демонстрируют значительные улучшения в эффективности, качестве и безопасности производственных процессов. Так, полностью автоматизированная молочная ферма на тысячу коров оснащена датчиками температуры и влажности, которые контролируют микроклимат в коровниках, включая автоматическое включение обогрева или охлаждения при отклонениях за пределы нормы.

Количество корма, выдаваемого каждой корове, измеряется с помощью соответствующих датчиков, что позволяет сбалансировать питание для разных возрастных групп и продуктивности. Надои контролируются доильными установками с измерением объема молока, его температуры и электропроводности, что служит профилактикой заболеваний вымени.

Централизованная система управления анализирует все данные и оптимизирует процессы кормления, климат-контроля, доения и удаления навоза. Такой подход позволяет увеличить молочную продуктивность на 15-20%, снизить затраты корма и энергии, а также сократить численность обслуживающего персонала в несколько раз.

В жилом секторе системы КИПиА применяются для управления отоплением многоэтажных домов, подключённых к центральной тепловой сети. Датчики температуры, установленные в каждой квартире и на улице, обеспечивают передачу данных в центральный контроллер, который автоматически регулирует подачу теплоносителя.

Измерения расхода горячей воды в подвале позволяют системе оптимизировать распределение тепла, повышая комфорт жильцов и снижая теплопотери. В результате достигается экономия тепловой энергии на 20-30% при более стабильной температуре в помещениях, что сокращает расходы жильцов и коммунальных служб.

В нефтегазовой промышленности буровые установки оборудованы комплексом датчиков, контролирующих давление и температуру бурового раствора, скорость вращения и нагрузку на крюк, а также вибрацию инструмента. Это позволяет автоматически оптимизировать параметры бурения, максимизируя скорость и предотвращая аварийные ситуации, связанные с неожиданными изменениями давления или повреждением оборудования. Благодаря таким системам достигается рост производительности на 30-50% и повышение безопасности работы.

Производство этилового спирта также активно использует КИПиА для контроля и управления технологическими процессами.

В процессе ферментации датчики температуры в брагоёмкостях помогают поддерживать оптимальные условия для активности дрожжей, а при дистилляции различные датчики следят за температурой, давлением и концентрацией спирта в колонне.

Централизованная система управления регулирует подачу пара и отвод конденсата, обеспечивая стабильное качество продукта и оптимизацию энергозатрат. Это ведет к увеличению выхода готового продукта на 10-15%, уменьшению энергопотребления на 20-25% и возможности автоматического контроля без постоянного присутствия оператора. В таблице 2 описана роль КИПиА в разных отраслях производства.

Таблица 2. Роль КИПиА в разных отраслях производства
