Измерение расхода водорода в промышленности: современные подходы и технические решения



Глобальный энергетический переход выдвигает водород на передний план как ключевой элемент декарбонизации промышленности. Особый интерес представляет "зеленый" водород, производимый методом электролиза с использованием возобновляемых источников энергии.

Этот экологически чистый энергоноситель находит все более широкое применение в различных отраслях - от традиционной нефтехимии до инновационных решений в металлургии и энергосекторе. Однако широкомасштабное внедрение водородных технологий сопровождается рядом технических сложностей, среди которых особое место занимает задача точного измерения расхода этого уникального газа.

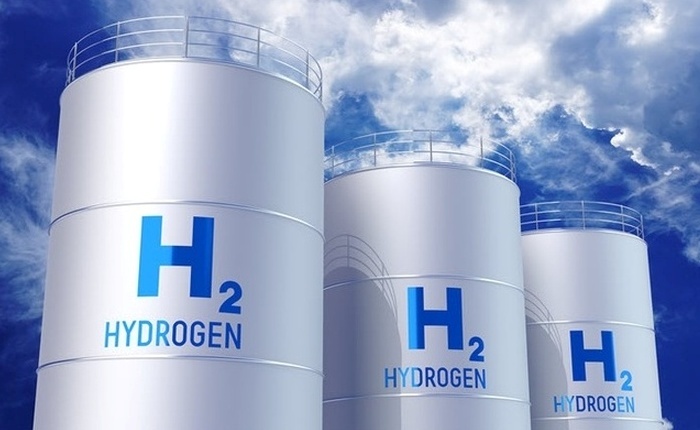

Водородная энергетика

Физико-химические особенности водорода

Водород обладает рядом характеристик, существенно осложняющих процесс его измерения. Будучи самым легким элементом периодической системы с молекулярной массой всего 2,02 г/моль, он демонстрирует исключительно низкую плотность - примерно в восемь раз меньшую по сравнению с природным газом.

Парадоксальным образом, при такой низкой плотности водород обладает чрезвычайно высокой скоростью распространения звука, которая превышает аналогичный показатель для природного газа в три раза.

Энергетические характеристики водорода представляют собой интересную дилемму: при исключительно высокой плотности энергии на единицу массы, его энергетическая плотность на единицу объема оказывается примерно втрое ниже, чем у природного газа.

Это обстоятельство вынуждает использовать методы высокого давления (35-70 МПа) для его транспортировки, тогда как в промышленных процессах обычно применяются более умеренные давления в диапазоне 3-6 МПа.

Особого внимания заслуживают криогенные свойства водорода. Переход в жидкое состояние происходит при экстремально низкой температуре около -253°C при атмосферном давлении, что всего на 20 градусов выше абсолютного нуля. Эти уникальные физико-химические свойства требуют особого подхода при выборе методов и оборудования для измерения расхода.

Современные методы измерения расхода водорода

Ультразвуковые расходомеры занимают важное место в арсенале средств измерения водородных потоков. Их принцип действия основан на точном измерении времени прохождения ультразвукового сигнала между парой датчиков.

Главными достоинствами этой технологии являются минимальные потери давления и возможность работы с трубопроводами большого диаметра. Конструктивная особенность таких расходомеров - отсутствие движущихся частей - обеспечивает их надежность и устойчивость к пульсациям потока.

Однако при работе с водородом ультразвуковая технология сталкивается со специфическими вызовами. Низкая плотность газообразного водорода существенно ухудшает акустическую связь между датчиками, а чрезвычайно высокая скорость звука требует специальной настройки электронного оборудования. В трубопроводах малого диаметра могут возникать проблемы с перекрестными помехами ультразвуковых сигналов.

Кориолисовы массовые расходомеры предлагают принципиально иной подход к измерению, основанный на анализе воздействия потока вещества на колебания специальных измерительных трубок.

Эта технология обеспечивает прямое измерение массы вещества независимо от профиля скорости потока. Важным преимуществом является возможность работы с многофазными средами и достижение исключительной точности измерений, достигающей ±0,05% и лучше.

Применительно к водородным измерениям кориолисовы расходомеры требуют соблюдения определенных условий. Для обеспечения работоспособности необходимо поддерживать минимальное давление, а при значениях выше 20 МПа может наблюдаться снижение точности из-за необходимости использования трубок с более толстыми стенками.

Поплавковые расходомеры (ротаметры) представляют собой простое и экономичное решение для измерения малых потоков водорода. Их работа основана на фиксации положения поплавка в конической измерительной трубке.

Эти устройства особенно востребованы во вспомогательных процессах, при пробоотборе и локальном контроле расхода. Типовая точность таких приборов составляет 1-2,5%, что вполне достаточно для многих технологических применений.

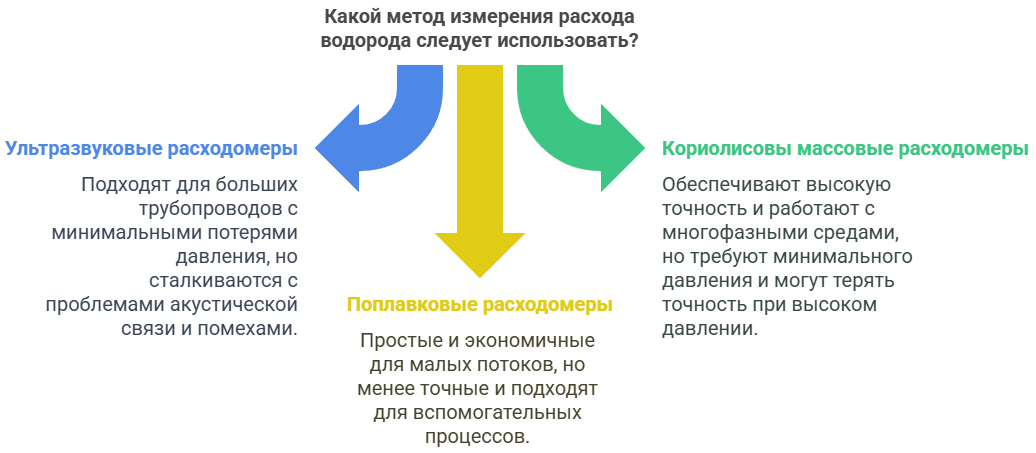

Обзор методов измерения расхода водорода

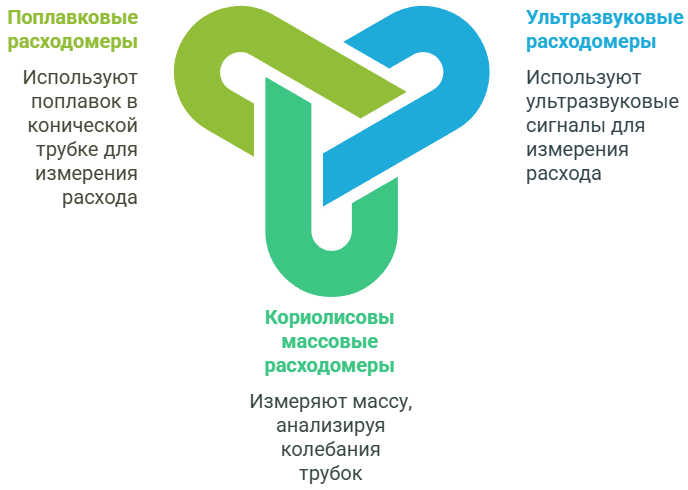

Обзор методов измерения расхода водорода

Какой метод измерения лучше использоватьКакой метод измерения лучше использовать

Критерии выбора измерительного оборудования

Выбор оптимального решения для измерения расхода водорода требует комплексного анализа множества факторов. Технические параметры процесса, такие как рабочие давления и температуры, оказывают непосредственное влияние на выбор типа расходомера.

Требования к точности измерений варьируются в зависимости от критичности технологического процесса - например, на водородных заправках они существенно выше, чем во многих промышленных применениях.

Геометрические характеристики трубопроводной системы, в частности диаметр труб, могут стать определяющим фактором при выборе между различными технологиями измерения.

Наличие пульсаций потока требует использования специальных решений, устойчивых к таким колебаниям. Наконец, требования к обслуживанию и надежности оборудования играют важную роль при окончательном выборе.

Перспективы развития измерительных технологий

Бурное развитие водородной энергетики стимулирует постоянное совершенствование методов измерения. Современные тенденции включают разработку специализированных алгоритмов обработки сигналов, учитывающих уникальные свойства водорода. Создание специализированных эталонных стендов для калибровки непосредственно на водороде позволит повысить точность измерений.

Интеграция расходомеров в цифровые системы управления открывает новые возможности для оптимизации технологических процессов. Применение методов машинного обучения для динамической компенсации погрешностей представляет собой перспективное направление развития измерительных технологий.

Измерение расхода водорода остается сложной инженерной задачей, требующей учета множества специфических факторов. Современные измерительные технологии предлагают разнообразные решения, позволяющие обеспечить надежный контроль водородных потоков в различных промышленных применениях.

Грамотный выбор оборудования с учетом особенностей конкретного технологического процесса является залогом успешного внедрения водородных технологий в условиях растущего спроса на экологически чистые энергоносители.
