Типичные ошибки при проектировании офисного освещения

Офис - это производственная среда, в которой человек проводит треть своей сознательной жизни. Качество световой среды здесь влияет на здоровье и работоспособность ничуть не меньше, чем эргономика кресла или температура воздуха. Тем не менее освещение остаётся одной из самых недооцениваемых дисциплин при проектировании инженерных систем здания.

Расчёт «на глаз» и его последствия

Самая распространённая ошибка - отказ от профессионального светотехнического расчёта в пользу интуитивного подбора оборудования. Проектировщик прикидывает мощность светильников примерно, ориентируясь на опыт прошлых объектов, и получает результат, который формально выглядит нормально, но при инструментальном замере не укладывается в нормативные требования.

СанПиН 1.2.3685-21 устанавливает строгие цифры: для работы с документами и за компьютером освещённость рабочей поверхности должна составлять не менее 300 лк, для черчения и прецизионных зрительных работ - до 500 лк. При этом норма распространяется именно на рабочую плоскость стола, а не на усреднённый показатель по помещению.

Светильник, повешенный по центру комнаты, может давать 400 лк на полу, но в углах рабочего пространства будет едва 150 лк - и это уже нарушение, которое обнаруживается только при замере люксметром.

Равномерность распределения света нормируется коэффициентом Emin/Eср - он не должен опускаться ниже 0,4 для общего освещения. На практике этот параметр проверяют редко.

Ещё одна типовая ошибка - игнорирование коэффициента запаса при расчёте. СП 52.13330.2016 требует закладывать его в расчёт, чтобы компенсировать неизбежное снижение световой отдачи в процессе эксплуатации: лампы и светодиодные матрицы постепенно теряют световой поток, на рассеивателях оседает пыль, поверхности помещения темнеют.

Для светодиодных светильников в офисах коэффициент запаса принимается в диапазоне 1,4-1,6, то есть на старте эксплуатации система должна давать заметно больше нормируемого минимума - именно чтобы к моменту очередного планового обслуживания освещённость не упала ниже допустимого порога. Когда этот коэффициент не учитывают, здание сдаётся с формально приемлемыми показателями, но уже через год-два освещённость опускается ниже нормы без каких-либо видимых поломок.

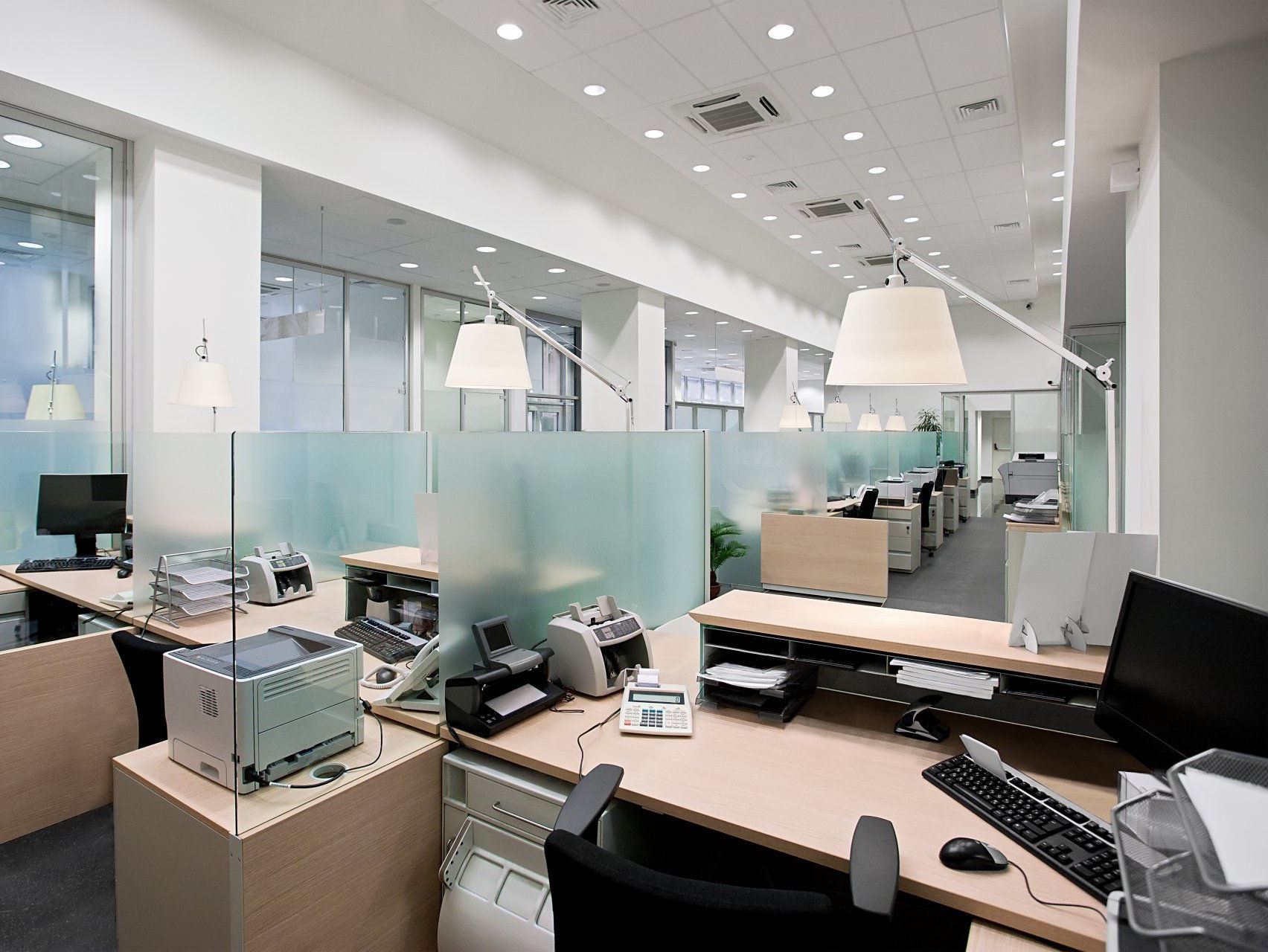

Отдельного внимания заслуживает ошибка смешения систем общего и местного освещения. СП 52.13330.2016 прямо указывает: освещённость от светильников общего освещения в системе комбинированного должна составлять не менее 10% нормируемого значения, но не менее 200 лк.

На практике встречается обратная ситуация - проектировщик закладывает недостаточно мощное общее освещение, рассчитывая, что настольные лампы на рабочих местах "добьют" норму. При этом индивидуальные светильники в проект не включаются, их установку перекладывают на пользователя, и в результате часть рабочих мест функционирует без местного освещения вовсе.

Такая система не нарушает ни одной нормы на бумаге, но в реальной эксплуатации создаёт условия, при которых хроническая зрительная усталость персонала становится лишь вопросом времени.

Пульсация: невидимый вредитель

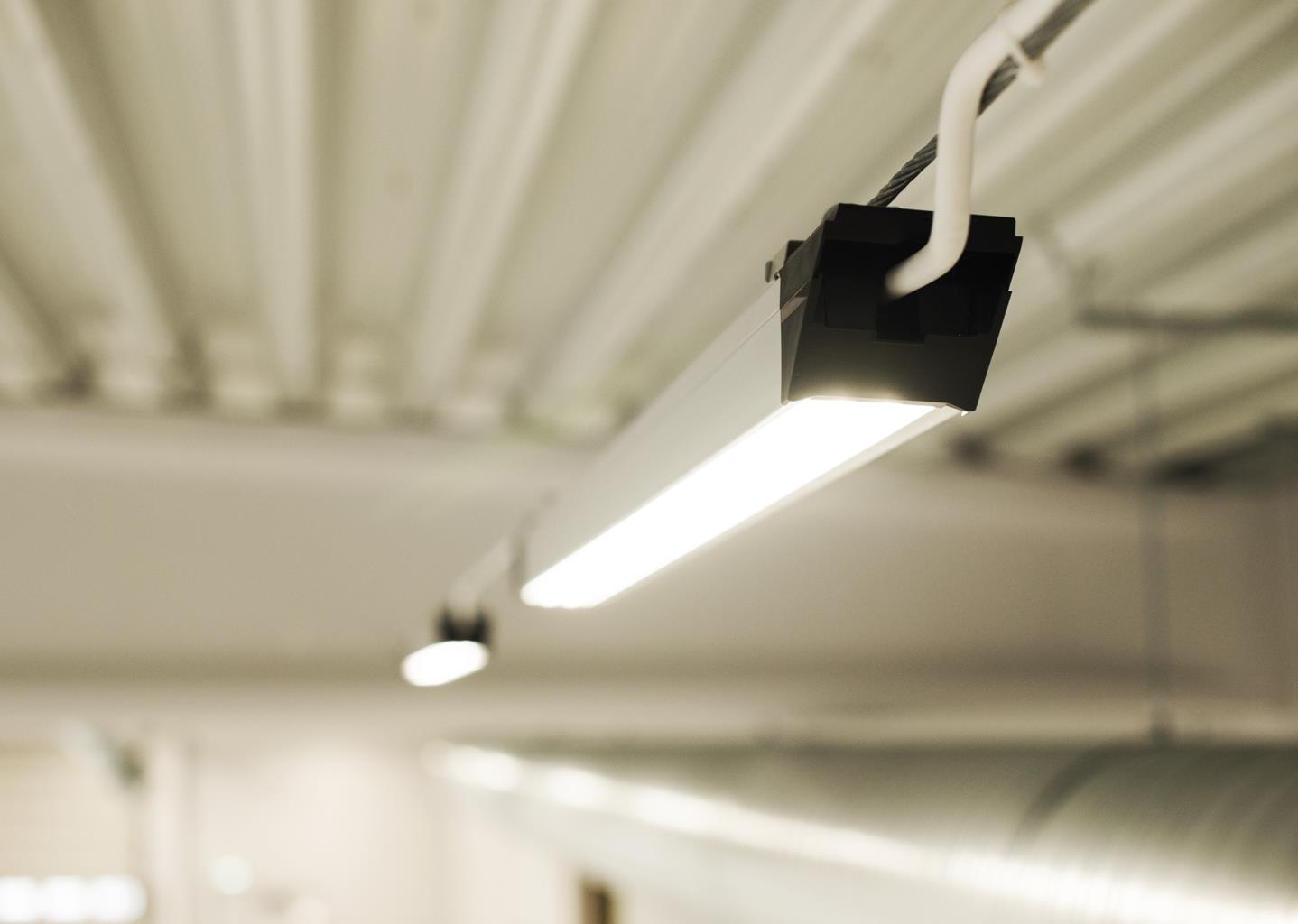

Второй по значимости провал проектов - использование светодиодных светильников с дешёвыми драйверами, дающими высокий коэффициент пульсации светового потока. Глаз такое мерцание не фиксирует сознательно, но зрительная кора воспринимает его непрерывно. К концу рабочего дня человек получает усталость глаз, головную боль и снижение концентрации - весь классический набор.

СП 52.13330.2016 ограничивает коэффициент пульсации для офисных рабочих мест пятью процентами. Это жёсткое требование: большинство бюджетных светильников с балластными драйверами без активной коррекции его не выполняют.

Качественный светодиодный драйвер с активным PFC-корректором и достаточной ёмкостью сглаживающих конденсаторов легко обеспечивает пульсацию менее 1%, но стоит вдвое дороже бюджетного аналога. Именно этот процент экономии на компонентах становится главным источником проблем в эксплуатации.

Проверить коэффициент пульсации можно портативным пульсметром - недорогим прибором, который должен быть в арсенале любого инженера по освещению. Технически грамотный заказчик вправе требовать паспортных данных по пульсации до монтажа, а не постфактум.

Особого внимания заслуживает диапазон частот, в котором происходит пульсация. Для светодиодного светильника, питающегося от двухполупериодного выпрямителя без достаточной фильтрации, характерная частота мерцания составляет 100 Гц.

Именно этот диапазон - от единиц до нескольких сотен герц - наиболее опасен: мозг воспринимает такие пульсации, даже не осознавая их, и при глубине мерцания свыше 5-8% нормальная работа зрительного анализатора нарушается. Пульсации же с частотой выше 300 Гц, согласно накопленным исследовательским данным, существенного вредного воздействия не оказывают.

Медицинская сторона вопроса изучена достаточно подробно. Исследования показали, что длительная работа при освещении с коэффициентом пульсации 10% ведёт к заметно более выраженному снижению функциональных показателей органа зрения по сравнению с работой при светодиодном освещении с пульсацией менее 0,02%.

У людей, регулярно находящихся в условиях пульсирующего освещения, фиксируются повышенная утомляемость, сухость и боль в глазах, раздражительность, а при длительном воздействии - хронические нарушения сна и снижение гормонального фона. Особенно уязвимы дети и подростки, у которых зрительная система ещё не сформирована окончательно.

Практическая проблема состоит в том, что производители дешёвых светильников крайне редко публикуют реальные данные по пульсации в своей документации. Паспорт на светильник может содержать все необходимые характеристики - мощность, световой поток, цветовую температуру - и при этом полностью умалчивать о коэффициенте пульсации.

В такой ситуации единственный способ убедиться в соответствии нормативу - провести инструментальный замер люксметром с функцией измерения Кп непосредственно перед монтажом или на этапе приёмки объекта.

Цветовая температура и спектральный состав

Ошибка, которую сложнее всего обнаружить при визуальном осмотре - неправильный выбор цветовой температуры. Холодный белый свет с температурой выше 5000 К визуально кажется ярким и бодрящим, поэтому его нередко применяют повсеместно в офисах, в том числе с целью сэкономить на количестве светильников.

На практике длительная работа при холодном спектре даёт обратный эффект: избыток синей составляющей в излучении подавляет выработку мелатонина и нарушает циркадные ритмы.

Для офисов, где сотрудники проводят полный рабочий день, оптимален диапазон 3000-4000 К - нейтральный или тёплый белый свет без выраженного физиологического стресса. Холодный спектр уместен в складских помещениях, зонах контроля качества и там, где требуется высокая зрительная дискриминация деталей, но не в пространстве длительного умственного труда.

Индекс цветопередачи Ra также нередко игнорируется при выборе светильников. Для офисов он должен быть не ниже 80 - именно этот порог позволяет корректно воспринимать цвет документов, экранов и предметов окружающей среды.

Механизм вреда от синего излучения достаточно конкретен. Коротковолновый свет воздействует на особый тип рецепторов сетчатки - ipRGC-клетки, содержащие фотопигмент меланопсин, который напрямую управляет циркадными часами организма.

Именно через этот путь мозг получает сигнал о времени суток и регулирует выработку мелатонина. Восьмичасовое нахождение под холодными светильниками с преобладающей синей компонентой фактически отодвигает для организма субъективный вечер, нарушая нормальный отход ко сну и снижая его качество даже у тех, кто не пользуется гаджетами перед сном.

Исследования, проведённые учёными Университета Вашингтона, показали, что стандартный белый свет с освещенностью 500 лк сдвигал фазу выработки мелатонина лишь на 2,8 минуты, тогда как синий коротковолновый свет давал сдвиг уже на 40 минут. Это означает, что офисы с холодным освещением систематически оказывают накопительный эффект на биологические часы персонала - без каких-либо жалоб, которые можно было бы напрямую связать с освещением.

Что касается индекса цветопередачи, снижение Ra ниже 80 приводит к тому, что зрительная система вынуждена непрерывно компенсировать искажённое восприятие цвета, расходуя на это дополнительные нейрофизиологические ресурсы.

В практике это выражается в том, что к середине рабочего дня сотрудники жалуются на усталость глаз, даже при формально достаточной освещённости. Источники с Ra от 85 и выше заметно снижают зрительное утомление и, по ряду наблюдений, повышают скорость реакции на ответственных участках работы. Потолок для большинства современных светодиодных светильников - Ra 90-95, что уже вполне достижимо в бюджете среднего офисного проекта.

Практическая сложность здесь в том, что Ra является интегральным показателем и не отражает качество передачи насыщенных красных тонов. Для этого существует отдельный показатель R9, который хорошие производители публикуют в фотометрических протоколах, но на рынке массовых светильников его значение зачастую близко к нулю или вовсе не указывается.

Для большинства офисных задач низкий R9 некритичен, однако в переговорных комнатах и пространствах с дизайнерской отделкой это заметно - кожа людей выглядит бледнее, а насыщенные цвета интерьера теряют живость.

Блики и угол рассеивания

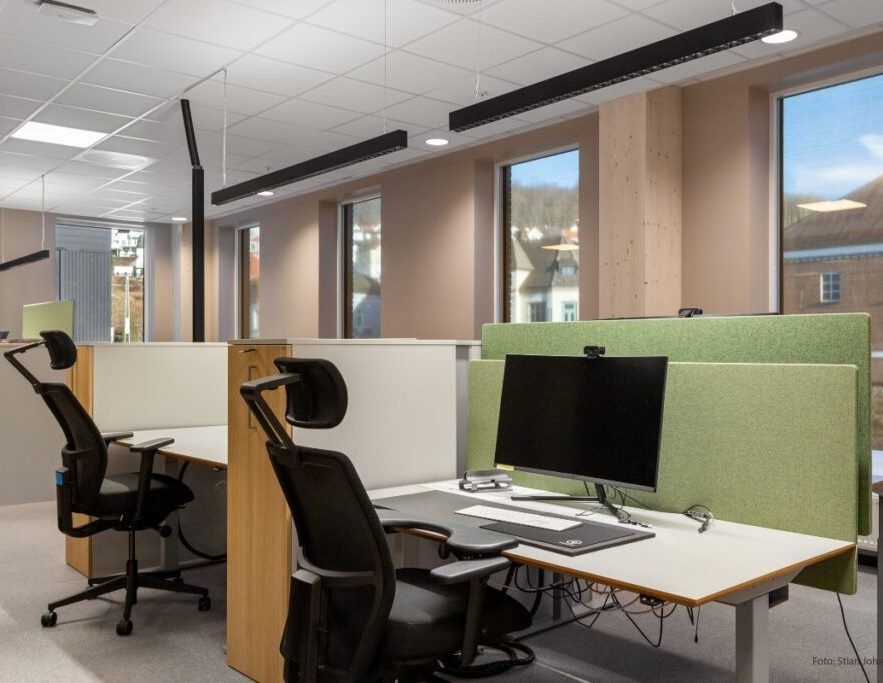

Угол рассеивания светового пучка - параметр, на который обращают внимание в последнюю очередь, хотя именно он определяет субъективный комфорт в помещении. Узконаправленные светильники с углом 30-60° дают чёткие яркие пятна на рабочих поверхностях и резкие тени от рук, клавиатуры, папок. Рядом с таким пятном стол остаётся в полутьме.

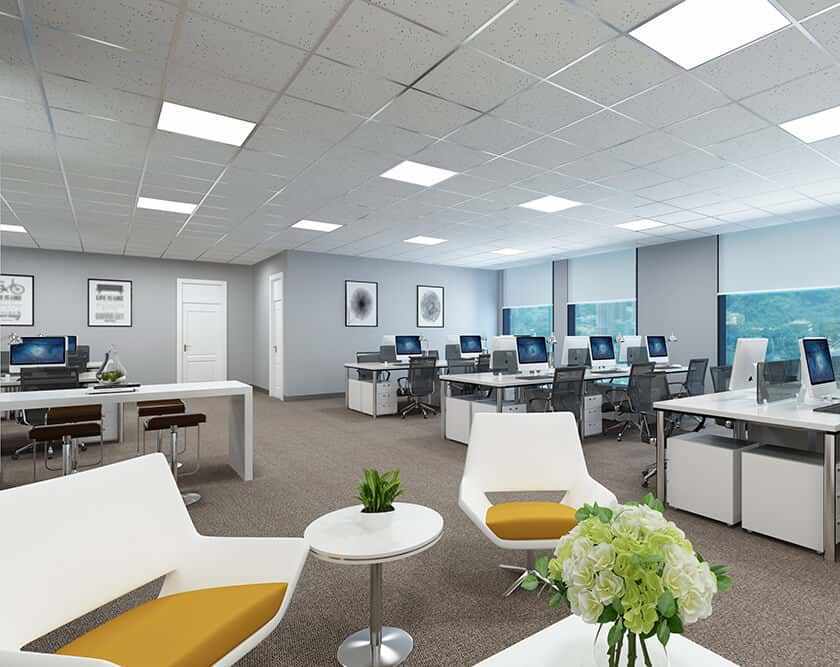

Для общего офисного освещения оптимален угол рассеивания 90-120°: такие светильники создают мягкое равномерное поле без перепадов яркости. Дополнительно важно контролировать UGR - коэффициент слепящего действия. Для офисов его допустимое значение составляет не более 19. Светильники с матовыми рассеивателями или призматическими экранами обеспечивают этот параметр без труда, тогда как открытые светодиодные панели без рассеивателей нередко его превышают.

Тени, которые образуются при узконаправленном свете, - не просто эстетическая проблема. Резкое тенеобразование искажает форму и размеры предметов, затрудняет различение деталей и провоцирует зрительное утомление. Особенно опасны движущиеся тени - от перемещения рук или объектов в поле зрения - они вызывают непроизвольные реакции зрительной системы и значительно ускоряют накопление усталости в течение рабочего дня.

Устранить этот эффект можно либо увеличением угла рассеивания светового пучка, либо добавлением отражённой составляющей освещённости - за счёт светлых стен и потолка, превращающих их в протяжённые вторичные источники света.

UGR, в свою очередь, зависит не только от конструкции самого светильника, но и от геометрии его размещения относительно рабочего места. Один и тот же прибор, повешенный точно над рабочей зоной, даёт значительно более высокое значение UGR, чем тот же прибор, смещённый в сторону или установленный на большей высоте.

Именно поэтому проверить UGR паспортными данными светильника недостаточно: реальное значение показателя рассчитывается для конкретного положения наблюдателя в конкретной расстановке мебели, и только программный светотехнический расчёт в DIALux или Relux учитывает эту геометрию корректно.

Отдельного внимания заслуживает вопрос отражённой блёскости. Если светильник направлен под углом к рабочей поверхности с глянцевым покрытием - лакированному столу, экрану монитора, стеклу на документе - возникает зеркальный блик, который нормируется отдельно от прямой блёскости и формально не отражается в значении UGR.

В офисах с большим количеством мониторов это одна из главных причин жалоб на дискомфорт освещения, даже когда все нормативные значения формально соблюдены. Решение здесь архитектурное: светильники следует располагать параллельно рабочим рядам и вне зоны зеркального отражения от экранов - это рекомендация, которая учитывается ещё на этапе планировки, но редко согласовывается с расстановкой мебели.

Требования ПУЭ: аварийное освещение

Электротехническая сторона проекта офисного освещения сводится преимущественно к двум аспектам: корректному выбору сечений кабелей с учётом пусковых токов и организации аварийного освещения. Пусковые токи светодиодных светильников с некачественными драйверами могут в несколько раз превышать номинальный рабочий ток - это перегружает автоматические выключатели и ускоряет их деградацию.

Аварийное освещение в офисах - требование обязательное. Согласно ПУЭ и СП 52.13330.2016, эвакуационное освещение должно обеспечивать освещённость не менее 1 лк по оси эвакуационных проходов и 0,5 лк на открытых площадках путей эвакуации.

Светильники аварийного освещения запитываются от независимого источника: либо от отдельной группы щита с резервированием, либо от встроенных аккумуляторных батарей. Такие светильники имеют специальную маркировку - как правило, зелёный знак EXIT или красную литеру «А» на корпусе.

Типичная ошибка здесь - либо полное отсутствие аварийного контура, либо его подключение от того же автомата, что и рабочее освещение. В случае аварийного отключения питания такая схема оставляет сотрудников в темноте - это одновременно нарушение ПУЭ и прямая угроза безопасности при эвакуации.

Что касается пусковых токов, проблема носит специфический характер именно для светодиодного оборудования. Светодиодный драйвер содержит входной конденсатор, который при включении практически мгновенно заряжается через диодный мост, создавая импульсный ток, многократно превышающий рабочее значение.

У типовых офисных светильников 40-60 Вт этот пиковый ток может достигать 40-80 А в момент включения, тогда как рабочий ток составляет всего 0,2-0,3 А. При групповом включении нескольких десятков светильников на одной линии суммарный пусковой импульс способен ложно срабатывать автоматический выключатель или постепенно снижать его ресурс.

Практическое решение - применение автоматов с характеристикой «D» вместо стандартной «B» для осветительных цепей со значительной концентрацией светодиодных драйверов, либо ограничение числа светильников на группу.

Отдельного внимания заслуживает вопрос селективности защиты. В офисном здании осветительные цепи, как правило, подключаются к групповым автоматам, которые питаются от вводного автомата этажного или главного распределительного щита.

При отсутствии правильно выстроенной селективности ложное срабатывание группового автомата из-за пускового тока способно спровоцировать отключение вводного аппарата и обесточить весь этаж, включая аварийное освещение, серверное оборудование и охранные системы. Именно поэтому ПУЭ требует, чтобы каждый вышестоящий аппарат защиты имел уставку как минимум на две ступени выше нижестоящего - это обеспечивает отключение только аварийной ветки, не затрагивая остальную нагрузку.

Аккумуляторные светильники аварийного освещения при всей своей простоте требуют регулярного технического обслуживания, которое на практике проводится крайне редко. СП 256.1325800.2016 устанавливает, что продолжительность работы аварийных светильников от аккумуляторов должна составлять не менее одного часа.

Аккумуляторы деградируют со временем, и через три-пять лет ёмкость батареи может сократиться вдвое - светильник продолжает гореть в штатном режиме, но при реальном отключении питания обеспечит лишь несколько минут автономной работы вместо положенного часа. Проверять работоспособность аварийного контура рекомендуется не реже одного раза в квартал путём имитации отключения рабочего освещения.

От расчёта к приёмке

Грамотно спроектированная световая среда офиса не появляется сама собой после монтажа - она подтверждается инструментальными замерами. Приёмосдаточный контроль освещённости люксметром по сетке контрольных точек, проверка коэффициента пульсации, оценка UGR по паспортным данным светильников - всё это должно быть частью нормального процесса сдачи объекта, а не экзотикой.

Только такой подход превращает проект освещения из набора схем в реально работающую инженерную систему, соответствующую требованиям как СанПиН, так и ПУЭ.

Повный А. В., преподаватель Филиала Белорусский государственный технологический университет «Гомельский государственный политехнический колледж»
