Устройство и принцип работы светодиодной лампы



Светодиодная лампа — это источник света, в основе которого светодиоды. Светодиоды представляют собой особые полупроводниковые приборы, которые созданы специально для получения света при прохождении через них электрического тока.

В отличие от ламп накаливания, светодиодные лампы имеют более высокий КПД. И в то время как лампа накаливания преобразует в свет порядка 5-10% подводимой к ней электрической энергии, светодиодная лампа имеет КПД около 50%. Принципиально светодиоды в 10 раз превосходят лампы накаливания по световой отдаче.


Светодиодная лампа

Для своего питания светодиоды принципиально требуют низкого постоянного напряжения в районе от 2 до 4 вольт на один светодиод. Если речь идет о светодиодной сборке, какие всегда и применяются в светодиодных лампах, то цепочкам светодиодов необходимо обычно более 12 вольт.

Это значит, что в любом случае напряжение сети 220 вольт должно быть сначала преобразовано, затем понижено и стабилизировано. Тогда светодиоды внутри лампы будут питаться правильно, не перегреются и не выйдут из строя раньше времени. Обычный срок службы качественной светодиодной лампы, заявляемый производителем — 50000 - 100000 часов.

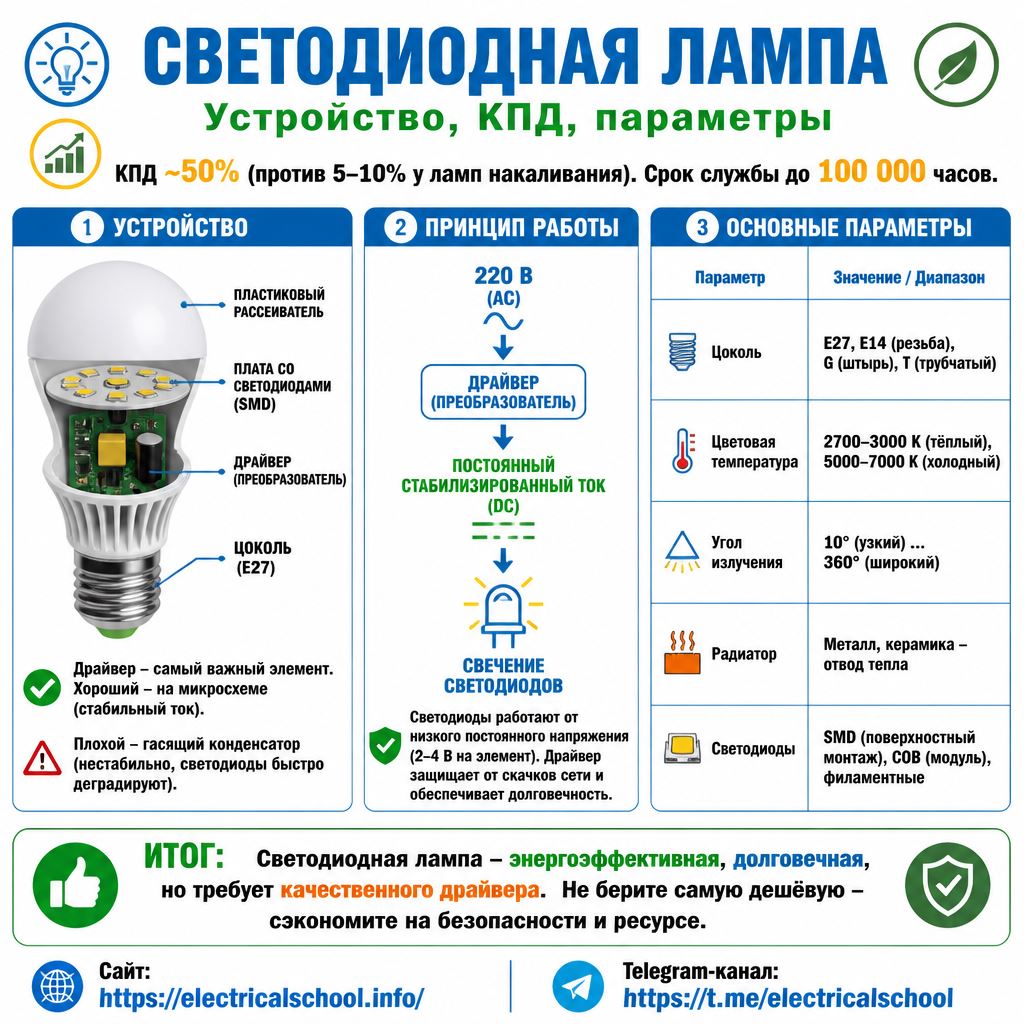

Как законченное изделие, светодиодная лампа всегда включает в себя минимум четыре составные части: рассеиватель, сборку со светодиодами на плате, драйвер — преобразователь и цоколь. Цоколь здесь как у обычной лампы, под стандартный патрон E27 или Е14. Кроме цоколя, схожесть с лампой накаливания заканчивается на похожести формы рассеивателя.

Дальше идут различия. Да и рассеиватель здесь пластиковый а вовсе не стеклянный, ведь герметичность светодиодной сборке не нужна, а температуру до 100 градусов пластик выдержит без проблем. Так что отсутствие стекла вполне оправдано и пластик применяется целесообразно. К тому же он не так хрупок как стекло.

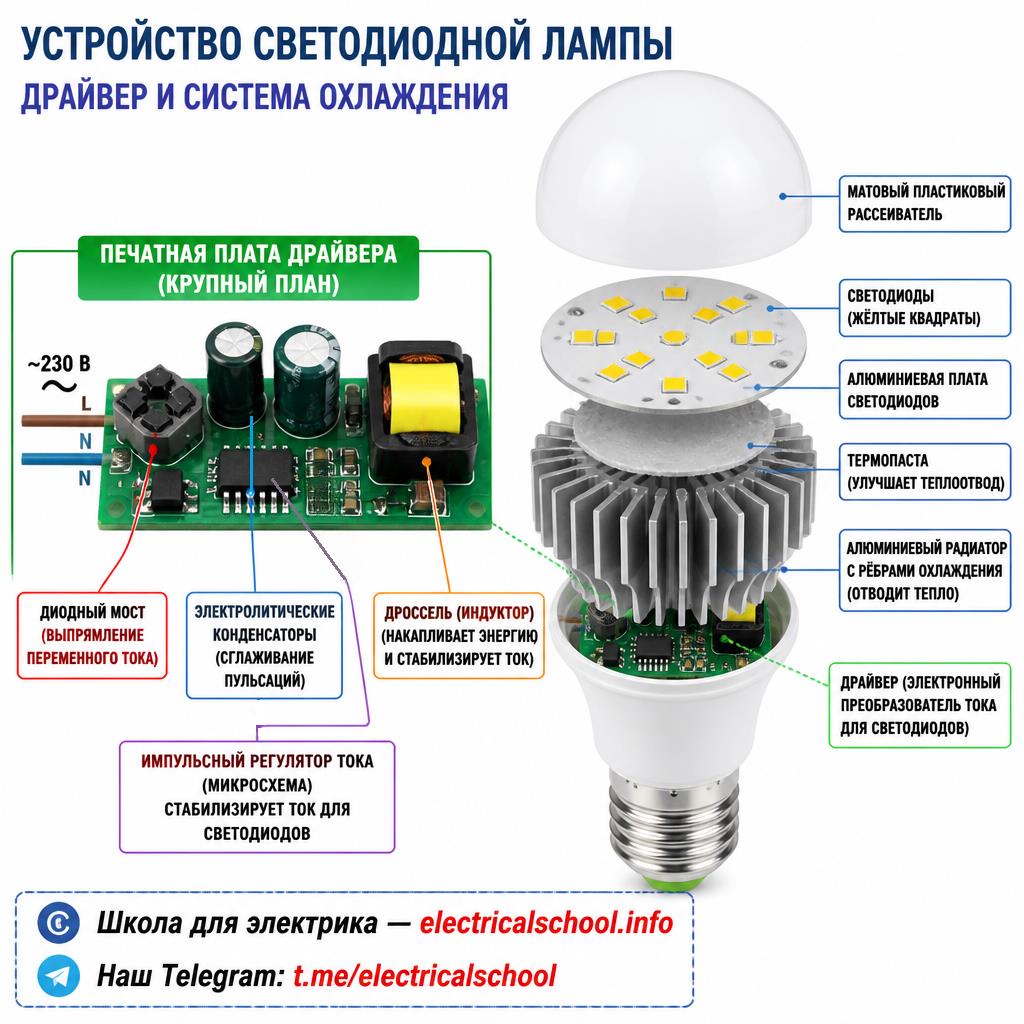

Устройство светодиодной лампы

В основании лампы, между цоколем и рассеивателем, находятся светодиодная сборка и драйвер, который еще называют электронным балластом. Драйвер предназначен для преобразования напряжения сети в постоянное низкое напряжение, которое подходит для питания светодиодной сборки.

Есть дешевые лампы где драйвер практически отсутствует, а его место занимает гасящий конденсатор с выпрямителем. Это очень не надежное решение, поскольку такая упрощенная схема не защищает светодиоды от скачков напряжения в сети, а для светодиодов важно чтобы напряжение их питания (а значит и ток) было стабилизированным.

Все  конструктивные элементы светодиодной лампы

Более качественные светодиодные лампы имеют внутри более надежные драйвера. Полноценный драйвер на микросхеме, представляющий собой стабилизированный понижающий импульсный преобразователь — это лучшее решение для светодиодов, так как стабилизация выхода предполагает возможность скачков напряжения на входе, которые будут нивелированы схемой и не причинят вреда светодиодам.

Светодиодное освещение

Стабилизация по току и напряжению для светодиодов всегда достигается применением специализированной микросхемы драйвера с плавным пуском. В этом случае светодиоды прослужат долго и надежно, так как их рабочий режим всегда будет находиться в безопасных рамках.

Светодиодная сборка — сердце светодиодной лампы. Обычно применяются SMD-светодиоды различных типоразмеров. Из светодиодов собираются последовательные цепочки, которые соединяются друг с другом параллельно, и в таком виде впаиваются на плату. В зависимости от размера и мощности лампы, в ней может быть установлено например две параллельные цепочки по 14 последовательно соединенных SMD-светодиодов на общую мощность 9 Вт.

Смотрите также: Линейные светодиодные лампы и их использование
