Миллионы квартир советской постройки до сих пор питаются через алюминиевые жилы, проложенные ещё в 1960–1980-е годы. Материал в то время был дешёв и доступен, а нагрузки на сеть - несопоставимо скромнее нынешних.
Сегодня та же самая проводка питает стиральные машины, посудомойки, кондиционеры и десятки других приборов - и нередко буквально дымится под этой нагрузкой. Замена алюминия на медь давно перестала быть вопросом удобства: это вопрос пожарной безопасности.
Почему алюминий уступает меди
Разница между двумя металлами хорошо выражается в числах. Удельное электрическое сопротивление меди составляет 0,0175 Ом·мм2/м, тогда как у алюминия этот показатель равен 0,0271 Ом·мм2/м - то есть алюминий проводит ток примерно в 1,55 раза хуже.
Это означает, что при одинаковом сечении медный проводник греется значительно меньше, а при замене можно взять кабель с сечением примерно в 1,5 раза меньше алюминиевого и получить ту же токовую нагрузку.
Но дело не только в сопротивлении. Алюминий активно окисляется на воздухе, образуя на поверхности тонкую, но очень стойкую плёнку оксида. Этот оксид - диэлектрик, и в точках подключения он резко увеличивает переходное сопротивление контакта.
Контакт греется, изоляция оплавляется, и возникает пожар. Особенно опасны многократно перегнутые или переобжатые жилы: алюминий, в отличие от меди, не обладает достаточной упругостью и со временем «течёт» под зажимными винтами, ослабляя контакт .
Добавляет проблем и системный вопрос. Старая советская проводка выполнена по схеме TN-C - с единым совмещённым PEN-проводником, который одновременно служит и рабочим нулём, и защитным заземлением.
Такая схема не соответствует требованиям ПУЭ 7-го издания и не позволяет полноценно использовать устройства защитного отключения (УЗО): в системе TN-C УЗО попросту не будет корректно работать. Переход на медь - это одновременно повод перейти на TN-C-S с раздельными проводниками N и PE.
Физика выбора сечения
Когда электрик говорит «замените 4 мм2 алюминия на 2,5 мм2 меди» - это не эмпирическое правило, а прямое следствие закона Джоуля–Ленца. Мощность тепловых потерь в проводнике равна

При той же длине L и том же токе I соотношение сечений, при котором потери одинаковы, определяется соотношением удельных сопротивлений:

Таким образом, 4 мм2 алюминия эквивалентны примерно 2,6 мм2 меди - округляют до стандартного 2,5 мм2. А вот брать 1,5 мм2 вместо 4 мм2 алюминия - грубая и опасная ошибка, которую нередко допускают неопытные монтажники .
Обследование перед началом работ
Любая замена начинается не с перфоратора, а с бумаги и прибора. Прежде всего составляется однолинейная схема существующих групп: освещение, розетки, силовые линии (электроплита, бойлер, кондиционер). Затем мегаомметром измеряется сопротивление изоляции каждой алюминиевой группы - результат оформляется протоколом, который войдёт в пакет исполнительной документации .
Параллельно фотографируют или зарисовывают трассировку каждой группы. Это особенно важно для скрытой проводки в штукатурке: после нового монтажа найти трассу старого кабеля без схемы практически невозможно. Тогда же рассчитываются сечения новых медных кабелей по нагрузке и условиям прокладки согласно ПУЭ гл. 1.3, таблицы 1.3.4–1.3.6.
Поочерёдная замена групп

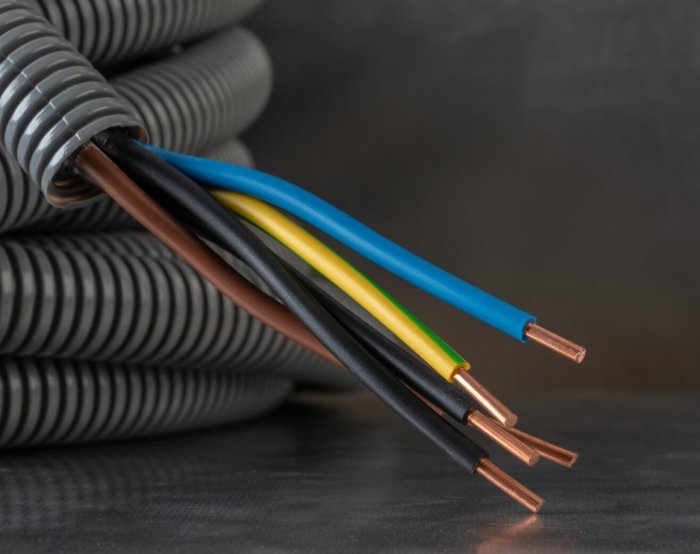

Ключевой принцип грамотной замены проводки в жилом помещении - никогда не обесточивать всю квартиру целиком. Работа ведётся по одной группе за раз: отключается автоматический выключатель только этой группы, на щите вешается плакат «Не включать!», и монтажник прокладывает новый медный кабель по новой трассе - через штробу, кабель-канал или гофру. Все остальные помещения в это время остаются под напряжением.
После прокладки новый кабель подключается к розеткам или светильникам, заводится в щит, но пока остаётся без подключения к автоматическому выключателю. Затем от нагрузок и от щита отключается старый алюминиевый кабель, и только после этого новый кабель подсоединяется к автомату.
Перед включением обязательно измеряется сопротивление изоляции новой группы - оно должно составлять не менее 0,5 МОм согласно ПУЭ п. 1.8.37. Такой порядок действий исключает ситуацию, когда квартира остаётся без света в середине рабочего дня.
Разделение PEN: переход на TN-C-S
Один из самых принципиальных и наиболее часто игнорируемых этапов - это разделение совмещённого PEN-проводника на самостоятельные N (рабочий ноль) и PE (защитное заземление).
Согласно ПУЭ п. 1.7.131, разделение выполняется исключительно в точке ввода в здание - во вводном распределительном устройстве (ВРУ) или в квартирном щите, если дом питается отдельным кабелем. Делать это «где удобно» - внутри квартиры на стояке TN-C - категорически запрещено.
При разделении PEN-шина соединяется с корпусом щита и с главной заземляющей шиной (ГЗШ), которая выводится на заземляющее устройство. N-шина при этом устанавливается на изолированных стойках - она не должна касаться корпуса щита.
После точки разделения повторное соединение N и PE в любом месте цепи недопустимо. Сечение PE-проводника до 16 мм? принимается равным сечению фазного, при большем сечении - по расчёту согласно ПУЭ п. 1.7.126.
Питающий кабель должен иметь сечение не менее 10 мм2 (медь) или 16 мм2 (алюминий) - иначе ПУЭ разделение вообще не разрешает.
Важно также выполнить систему уравнивания потенциалов (СУП): соединить с PE-шиной металлические трубы водоснабжения и отопления, арматуру ванны, корпуса электроприборов в санузле. Это требование ПУЭ п. 7.1.87, и оно существенно снижает риск поражения током во влажных помещениях.
Финальные измерения и документация
После замены последней группы система проходит комплексную электрическую проверку. Измеряется сопротивление изоляции всех линий, проверяется петля «фаза–ноль» (полное сопротивление контура и расчётный ток короткого замыкания - чтобы убедиться, что автоматический выключатель гарантированно сработает при КЗ), проверяется время срабатывания УЗО - приборным методом, а не только нажатием кнопки «Тест» .
Весь этот объём измерений оформляется протоколами аттестованной электролаборатории, имеющей свидетельство Ростехнадзора. Без этих документов объект формально не может быть введён в эксплуатацию и согласован с энергоснабжающей организацией.
|
Документ |
Содержание |
|
Дефектный акт |
Состояние существующей алюминиевой проводки до начала работ |
|
Проект замены |
Однолинейная схема + план трасс, типы и сечения кабелей |
|
Акты скрытых работ |
Фото и акт по каждой группе до заделки штроб |
|
Протокол изоляции |
Результаты по каждой группе, мегаомметр 500/1000 В |
|
Протокол петли «фаза–ноль» |
Полное сопротивление петли, расчётный ток КЗ |
|
Протокол УЗО |
Ток срабатывания, время отключения |
|
Протокол заземления |
Сопротивление заземляющего устройства |
|
Исполнительная схема |
Фактические трассы, сечения, марки кабелей |
Типичные ошибки монтажа
Прямая скрутка меди с алюминием без специальных клемм - пожалуй, самая распространённая ошибка при частичной замене проводки. Медь и алюминий образуют гальваническую пару: в присутствии влаги между ними идёт электрохимическая коррозия, контакт деградирует и перегревается.
Для соединения двух металлов используют клеммники WAGO серии 2273, болтовые соединения со стальной шайбой-прокладкой или специальные ответвительные зажимы.
Ещё одна часто встречающаяся ошибка - разделение PEN не на вводе, а глубже в квартирном щите, когда стояк дома по-прежнему работает по системе TN-C. В такой ситуации «защитный» PE-проводник в квартире фактически превращается в дополнительный PEN с непредсказуемым потенциалом.
Наконец, отсутствие актов освидетельствования скрытых работ оборачивается юридической проблемой: после того как штробы заштукатурены, доказать качество монтажа объективными методами уже невозможно, и страховая компания при пожаре вправе отказать в выплате.
Андрей Повный
