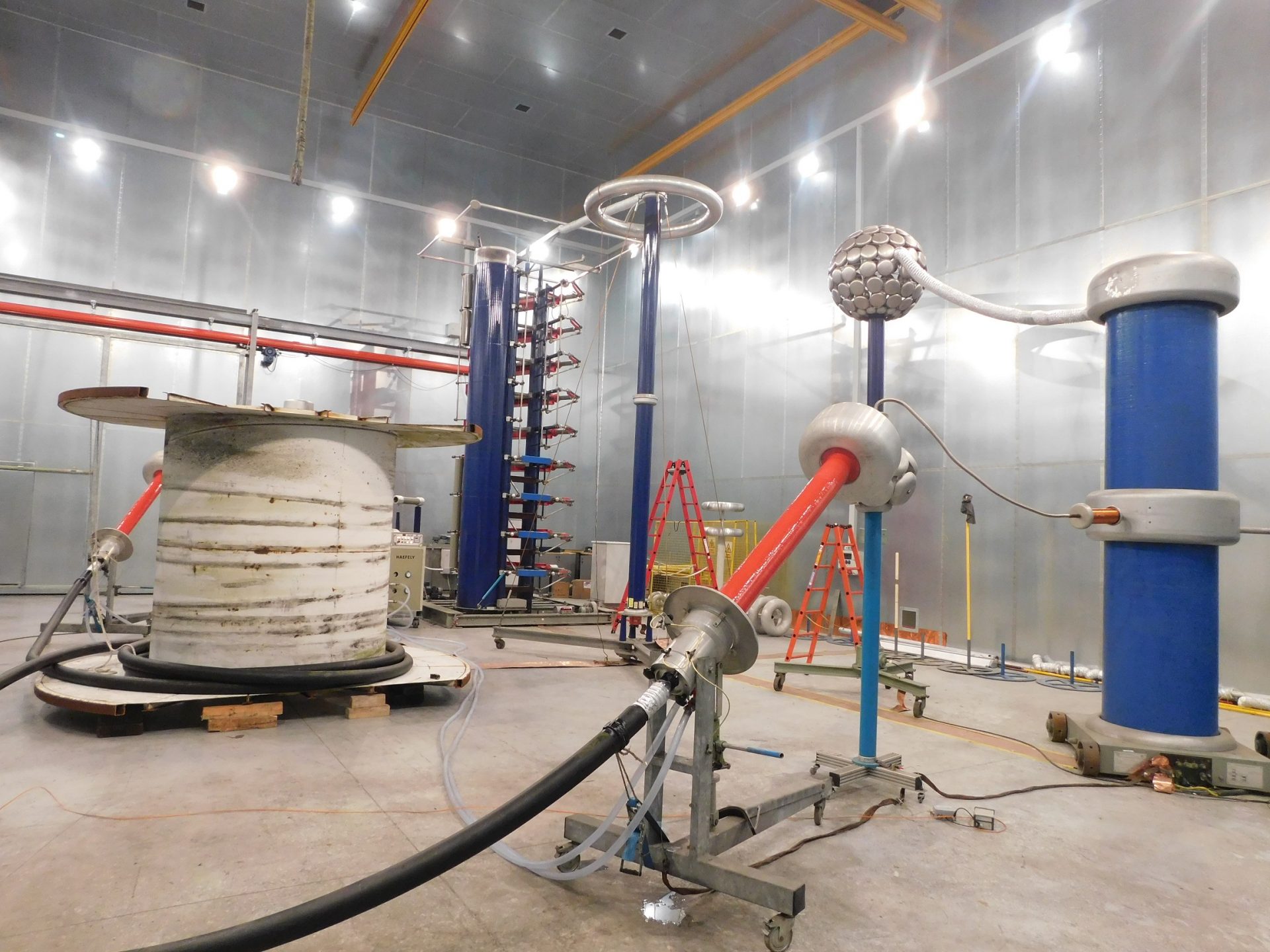

Измерение высоких напряжений является одной из самых требовательных и ответственных областей электротехники, требующей специализированных методов, инновационных подходов и строжайшего соблюдения мер безопасности. История развития этой области знаний насчитывает более двух с половиной столетий, начиная с первых экспериментов Бенджамина Франклина с молниями в 1752 году и заканчивая современными оптоэлектронными системами мониторинга высоковольтных линий электропередач.
Важность этой области для электроэнергетики трудно переоценить, поскольку она лежит в основе надежной передачи электрической энергии, испытания высоковольтного оборудования, систем молниезащиты и многих научных исследований.
Из курса физики хорошо известно, что с ростом напряжения качественно меняются проблемы, с которыми сталкиваются инженеры. Главные из них — это возрастающие требования к электрической прочности изоляции, появление коронных разрядов, выделяющих энергию в окружающую среду, и критические вопросы безопасности персонала.
Важно глубокое понимание того, что традиционные методы измерения низких напряжений, работающие хорошо в диапазоне от нескольких вольт до сотен вольт, становятся совершенно неприменимыми при напряжениях свыше нескольких киловольт, требуя разработки принципиально новых подходов и устройств.
Исторические корни: легендарный эксперимент Франклина
Давайте рассмотрим подробнее, с чего начиналось систематическое изучение высоких напряжений. Пятнадцатого июня 1752 года американский ученый, дипломат и выдающийся изобретатель Бенджамин Франклин (1706-1790) провел свой знаменитый эксперимент с воздушным змеем во время грозы, который навсегда изменил понимание электрических явлений в природе.
Франклин изготовил специальный воздушный змей из шелковой ткани с рамой из деревянных палочек и острым металлическим проводом на вершине. Эта деталь была критически важна, поскольку имела целью привлечь электрический разряд.
К шнуру змея был прочно привязан металлический ключ, служивший в качестве датчика электрического потенциала. Сам шнур в месте, где его схватывала рука исследователя, был обмотан шелковой лентой для создания надежной изоляции и защиты от поражения электрическим током. Франклин проводил эксперимент с осторожностью, учитывая смертельную опасность, которую представляет настоящая молния.
Необходимо четко понимать цель этого опыта: Франклин не стремился поймать саму молнию — это было бы смертельно опасно и абсурдно. Истинная цель эксперимента заключалась в том, чтобы доказать электрическую природу молнии путем накопления атмосферного электрического заряда в специальной емкости и регистрации характерных признаков электричества.
Во время грозы змей поднялся к грозовым облакам на высоту, на которой формируются молнии. Через некоторое время металлический ключ начал ярко искрить при приближении руки, демонстрируя наличие значительного электрического потенциала.
Франклин с великой осторожностью обнаружил, что накопленный заряд можно было сохранить в лейденской банке — первом конденсаторе, изобретенном в 1745 году. Эта лейденская банка стала предком всех современных систем накопления электрического заряда.
Революционные выводы, сделанные Франклином на основе этого и последующих экспериментов:
- Молния и лабораторное электричество — это одно и то же физическое явление, различающиеся только масштабом и энергией;
- Грозовые облака несут мощный электрический заряд, который подчиняется законам электростатики;
- Металлические острия и проводники могут эффективно «стягивать» электричество с облаков благодаря явлению концентрации электрического поля;
- Природный электрический разряд можно изучать в контролируемых лабораторных условиях.
Практическим результатом этих открытий стало изобретение громоотвода — металлического стержня с надежным заземлением, который защищает здания от катастрофических последствий прямых ударов молний. Первый громоотвод был установлен на доме Франклина в Филадельфии в 1752 году, подтвердив практическую ценность теории.
Принцип действия громоотвода
Физическая суть защитного действия громоотвода основана на создании зоны защиты — области пространства, куда молния попадает с крайне малой вероятностью. Эта зона формируется вокруг острия громоотвода благодаря ионизации воздуха и созданию предпочтительного пути для разряда.
Высота зоны защиты связана с высотой громоотвода эмпирической зависимостью, а радиус зоны защиты на уровне земли может быть рассчитан с использованием известных геометрических параметров.
Важно отметить, что эффективность громоотвода зависит не только от его высоты, но и от качества заземления, которое должно обеспечивать низкое сопротивление для прохождения огромных токов молнии.
Электростатические генераторы — первые источники высокого напряжения
Как же создавались контролируемые высокие напряжения для лабораторных исследований и испытаний оборудования в условиях, когда естественные молнии были ненадежным источником?
Подлинным революционным достижением стало изобретение американского физика Роберта Ван де Граафа (1901-1967), который в 1929 году создал первый практически работающий электростатический генератор высокого напряжения.
Принцип действия этого устройства основан на механическом переносе электрических зарядов движущейся диэлектрической лентой, которая плавно движется между специальными роликами.
Первый генератор Ван де Граафа позволял получать напряжение до 80 кВ, но уже к 1931 году была достигнута отметка в 1 МВ (миллион вольт), а к 1933 году результаты дошли до впечатляющих 7 МВ.
Практика показывает, что предел напряжения ограничивается явлением коронного разряда — процессом ионизации воздуха вокруг сферического электрода при напряженности поля около 30 кВ/см.
Практическое применение генераторов Ван де Граафа охватывает широкий спектр от научных исследований до ускорения элементарных частиц.
Крупнейший из построенных генераторов находится в Массачусетском технологическом институте и имеет диаметр сферы 4,5 метра, создавая потенциал до 5 МВ. Эти генераторы продолжают использоваться в университетах и научных центрах для образовательных целей и как источники высокого напряжения для ускорителей частиц.
Устройство генератора включает диэлектрическую ленту (обычно из резины или пластика), вращающуюся между двумя роликами: верхним диэлектрическим и нижним металлическим, который тщательно заземлен для надежности. На нижнем участке ленты ионизатор (источник коронного разряда) создает заряды, которые механически переносятся ленточным конвейером внутрь полой металлической сферы. Здесь заряды снимаются специальным коллектором и накапливаются на внешней поверхности сферы.
Физический принцип работы покоится на том фундаментальном свойстве электростатики, что внутри полого проводника электрическое поле равно нулю.
Благодаря этому принципу, заряды, находящиеся внутри сферы, выталкиваются на внешнюю поверхность, где они накапливаются, создавая все более высокий потенциал. Максимальное напряжение, которое может быть достигнуто, определяется балансом между током зарядки (переносимым лентой) и током утечки (через воздух вокруг сферы):
Полное напряжение достигается при том условии, что эти два тока становятся равными, и дальнейшее накопление заряда становится невозможным.
Современные генераторы Ван де Граафа широко используются не только в образовательных учреждениях, но и как компактные источники высокого напряжения для специализированных экспериментов.
Методы и приборы для измерения высоких напряжений
Какие же специальные методы и приборы потребовались для надежного измерения высоких напряжений? Развитие методов измерения следовало по пути усложнения от простейших способов к высокоточным электронным системам.
1) Искровые промежутки
Первыми устройствами для оценки высокого напряжения служили калиброванные искровые промежутки — два металлических электрода (часто медные или латунные) с регулируемым расстоянием между ними. Пробивное напряжение воздушного промежутка зависит от множества параметров, включая расстояние между электродами, атмосферное давление, влажность воздуха и чистоту электродов.
Для промежутка в 1 см пробивное напряжение составляет примерно 32 кВ, что позволяло грубо оценивать напряжения в диапазоне 30-300 кВ. Однако такой метод имел существенные недостатки: низкую точность (ошибка ±20%), необратимость (после пробоя требовалось очищение электродов) и возможность использования только для разовых измерений. Эти приборы были популярны в начале XX века благодаря своей простоте и независимости от источников питания.
2) Электростатические вольтметры
Принципиальный прогресс был достигнут с появлением электростатических вольтметров — приборов, основанных на механическом взаимодействии заряженных проводников.
Принцип действия таких вольтметров основан на силе притяжения между обкладками конденсатора, которая математически связана с приложенным напряжением. Высокое качество измерения обеспечивается тем, что ток, потребляемый прибором, практически равен нулю благодаря огромному внутреннему сопротивлению.
Важные преимущества электростатических вольтметров:
- Высочайшее внутреннее сопротивление (от триллиона до квадриллиона ом) обеспечивает минимальное влияние на измеряемую цепь;
- Минимальное потребление энергии, благодаря емкости всего 5-50 пикофарад;
- Пригодность для измерения как постоянных, так и переменных напряжений в широком диапазоне частот;
- Диапазон измерений от 30 В до 300 кВ позволяет охватить большинство практических приложений;
- Механически простая конструкция, надежная в полевых условиях.
Однако следует четко понимать недостатки этих приборов:
- Влияние внешних электрических полей может значительно исказить показания, требуя защиты от помех;
- Чувствительность к механическим вибрациям и воздушным потокам требует тщательной установки в защищенном месте;
- Нелинейная шкала (показания пропорциональны квадрату напряжения) требует использования специальных расчетных таблиц;
- Верхний предел частоты около 1 МГц из-за паразитных емкостей и индуктивностей конструкции;
Сложность выполнения поверки и калибровки в полевых условиях.
3) Емкостные делители напряжения
Емкостные делители основаны на принципе последовательного соединения конденсаторов, где измеряемое напряжение делится пропорционально емкостям элементов.
Высоковольтный конденсатор имеет малую емкость (10-100 пикофарад) и спроектирован на высокое рабочее напряжение, часто достигающее сотен кВ. Низковольтный конденсатор наоборот имеет большую емкость (от 0,1 до 1 микрофарады), что позволяет получить на нем точное напряжение, пригодное для измерения. Коэффициент деления может достигать 10 000:1, позволяя измерять напряжения до 1 МВ обычными низковольтными приборами и устройствами.
Преимущества емкостных делителей высоковольтного напряжения:
- Широкая полоса частот (вплоть до 100 МГц) позволяет регистрировать импульсные процессы и высокочастотные помехи;
- Высокая точность измерения (класс 0,1-0,2) обеспечивает надежные данные для научных исследований;
- Отсутствие активной мощности в установившемся режиме благодаря чисто емкостной природе деления;
- Компактность конструкции, позволяющая размещение в ограниченном пространстве подстанций;
- Отсутствие скользящих контактов и движущихся частей, обеспечивающее высокую надежность;
- Возможность встроения датчиков влажности для предотвращения пробоя в сырых условиях.
4) Резистивные делители высокого напряжения
Резистивные делители используют последовательное соединение высокоомных резисторов, каждый из которых тщательно отобран для обеспечения равномерного распределения напряжения. Общее сопротивление делителя выбирается в диапазоне 100-1000 мегаом для ограничения тока до безопасных значений (менее 10 миллиампер). Такие ограничения критичны для безопасности оборудования и персонала.
Необходимо учитывать специальные требования к высоковольтным резисторам:
- Высокая импульсная прочность позволяет выдерживать кратковременные скачки напряжения при переходных процессах;
- Малый температурный коэффициент сопротивления (обычно менее 0,1% на градус Цельсия) обеспечивает стабильность измерений при колебаниях температуры окружающей среды;
- Стабильность характеристик во времени, не более 1% за год нормальной эксплуатации;
- Равномерное распределение напряжения по длине каждого резистора для предотвращения локальной перегрузки;
- Защита от влаги и грязи через использование герметичной оболочки.
Современные делители изготавливаются из металлооксидных резисторов (такие как резисторы на основе оксида кремния) или из специальных токопроводящих композиций на основе углерода, которые обеспечивают требуемую стабильность. Такие делители часто монтируются в вертикальной конфигурации для лучшего распределения электрического поля.
5) Измерительные трансформаторы напряжения для переменного тока
Для измерений в сетях переменного тока используются измерительные трансформаторы напряжения (ТН) — специализированные измерительные трансформаторы с точно известным и сертифицированным коэффициентом трансформации. Эти приборы работают на принципе электромагнитной индукции, позволяя преобразовывать высокие напряжения в низкие, безопасные для работы измерительных приборов.
Измерительные трансформаторы изготавливаются по классам точности 0,1; 0,2; 0,5; 1,0 для напряжений от 6 кВ до 750 кВ и выше. Первичная обмотка рассчитывается на полное рабочее напряжение сети (с допуском на колебания ±10%), а вторичная — на стандартные 100 В или 100/1,73 В в зависимости от способа соединения. Использование ТН позволяет подключать обычные электромеханические или электронные приборы без специальной высоковольтной подготовки.
| Тип трансформатора | Первичное напряжение | Вторичное напряжение | Класс точности | Область применения |
|---|---|---|---|---|
| Стандартный ТН | 6–750 кВ | 100 В или 100/1,73 В | 0,1–1,0 | Измерение напряжения в сетях переменного тока |
| ТН со встроенной защитой | 6–220 кВ | 100 В | 0,2–0,5 | Используется в системах с защитной аппаратурой |
| Капсульный ТН | 6–35 кВ | 100 В | 0,2–0,5 | Компактные установки, предназначен для внутреннего монтажа |
| Емкостный ТН (ПМЧ) | 110–750 кВ | 100 В | 0,1–0,2 | Применяется на высоких напряжениях, с возможностью подключения дополнительного оборудования |
| ТН для специальных операций | До 1200 кВ | 100 В | 0,5–1,0 | Испытания и специализированные измерения |
Современная высоковольтная измерительная техника
Современный этап развития высоковольтной измерительной техники неразрывно связан с применением оптических методов и оптоэлектроники. Это направление открыло совершенно новые возможности для измерений, которые были невозможны при использовании традиционных методов.
Эффект Поккельса в кристаллах
Эффект Поккельса представляет собой линейное изменение показателя преломления кристалла под действием внешнего электрического поля. Это явление было открыто немецким физиком Фридрихом Поккельсом в 1893 году.
В кристаллах типа BGO (германат висмута, Bi12GeO20) изменение показателя преломления находится в линейной зависимости от напряженности электрического поля. Поляризованный свет, проходящий через такой кристалл, изменяет свою поляризацию пропорционально приложенному напряжению, что регистрируется фотодетектором.
Процесс измерения основан на том, что электрическое поле, присутствующее между электродами или вдоль линии электропередач, оказывает воздействие на пространственную решетку кристалла, вызывая смещение электронных облаков относительно ионных остовов. Это приводит к изменению оптических свойств материала. Анализируя изменение поляризации света, выходящего из кристалла, можно определить величину приложенного электрического поля с высокой точностью.
Оптоэлектронные датчики обладают уникальным набором характеристик, недостижимым для традиционных методов:
Полная гальваническая развязка между высоковольтной частью (где находится чувствительный кристалл) и низковольтной частью (система регистрации). Это фундаментальное преимущество устраняет все проблемы, связанные с необходимостью обеспечения изоляции между первичной и вторичной цепями.
Нечувствительность к электромагнитным помехам и наводкам благодаря использованию оптических сигналов вместо электрических. Кабель, передающий информацию, можно прокладывать в непосредственной близости от высоковольтных линий без какой-либо экранировки.
- Широкая полоса частот (до 10 МГц) позволяет регистрировать как медленные колебания напряжения, так и быстрые переходные процессы, включая импульсы от грозовых разрядов;
- Высокая линейность и стабильность характеристик гарантируют, что показания остаются верными на протяжении длительного периода эксплуатации;
- Взрывобезопасность — датчик не содержит никаких источников электрического искрения, что критично для взрывоопасных производств;
- Возможность дистанционной передачи сигнала по оптоволокну на расстояния до десятков километров без необходимости повторителей или усилителей на промежуточных станциях;
- Компактные размеры позволяют встраивать датчики непосредственно в конструкцию высоковольтного оборудования;
- Низкие требования к энергопотреблению, так как датчик работает на генерируемой самим оборудованием энергии.
Волоконно-оптические трансформаторы тока и напряжения
Современные волоконно-оптические измерительные трансформаторы (ВОИТ) используют эффект Фарадея для измерения тока и эффект Поккельса для измерения напряжения. Чувствительным элементом для тока служит оптическое волокно, намотанное вокруг токоведущего проводника. Для напряжения используется кристалл, помещенный в электрическое поле, которое требуется измерить.
Точность таких систем может достигать класса 0,1, что соответствует лучшим традиционным трансформаторам. Динамический диапазон составляет 120 дБ, что позволяет регистрировать сигналы, различающиеся по амплитуде в миллион раз. Цифровой выходной сигнал передается по оптоволокну на расстояния до нескольких километров, позволяя размещать приборную часть в безопасном месте, далеком от источников высокого напряжения.
Ключевые различия между традиционными трансформаторами напряжения и современными оптическими системами
| Характеристика | Традиционный ТН | Оптический трансформатор | Преимущества оптического трансформатора |
|---|---|---|---|
| Гальваническая развязка | Требует изоляции и воздушных промежутков | Полная, обеспечиваемая оптическим волокном | Надёжная защита электрических цепей от помех и перенапряжений |
| Точность | Класс 0,2–0,5 | Класс 0,1 | Повышенная точность измерений на 50–200% |
| Устойчивость к помехам | Необходима экранировка | Абсолютная устойчивость | Возможность эксплуатации рядом с мощными источниками помех |
| Полоса частот | До 1–2 кГц | До 10 МГц | Превышение полосы пропускания в 5000–10000 раз |
| Максимальное передаваемое напряжение | До 750 кВ | Практически неограниченно | Возможность модульного и масштабируемого построения систем |
| Размеры | Большие, громоздкие | Компактные и лёгкие | Гибкость монтажа и экономия места |
| Срок службы | 25–30 лет | Более 50 лет | Увеличенная надёжность и долговечность |
| Стоимость установки | Умеренная | Высокая, но окупающаяся | Экономия на вспомогательном оборудовании и эксплуатации |
| Возможность дистанционной передачи | Ограничена малыми расстояниями | Десятки километров | Большая гибкость размещения и масштаба систем |
Системы непрерывного мониторинга высоковольтных линий
Какие современные технологии применяются для непрерывного контроля параметров и надежности линий электропередач?
1) Распределенные системы мониторинга состояния линий
Современные системы мониторинга высоковольтных линий (ВЛ) представляют собой сложные комплексные сети, объединяющие различные устройства и датчики для непрерывного контроля состояния электросети.
На каждой промежуточной опоре располагаются датчики напряжения, которые обеспечивают постоянный контроль параметров вдоль всей протяженности линии и способны автоматически выявлять любые аномальные колебания напряжения.
В цепи первичных обмоток встроены измерители тока, позволяющие отслеживать нагрузку на линию в режиме реального времени и оперативно реагировать на изменения.
Для оценки состояния изоляторов применяются тепловизоры и датчики влажности, благодаря которым удается обнаружить начальные этапы деградации до возникновения серьезных неисправностей.
Особое внимание уделяется мониторингу коронных и частичных разрядов с помощью сенсоров электромагнитного излучения, регистрирующих характерные радиочастотные сигналы, свидетельствующие о возможных дефектах.
Все измерения синхронизированы через GPS, что обеспечивает точную временную привязку данных, необходимую для анализа синхронизированных фазовых измерений и комплексного мониторинга энергосистемы.
Полученная информация передается по беспроводным каналам с использованием различных технологий связи — от глобальных GSM/GPRS до специализированных локальных сетей LoRaWAN и защищенных LTE каналов, — и поступает в центральный диспетчерский центр.
Там современные программные решения анализируют тренды, прогнозируют потенциальные неполадки и предоставляют рекомендации для оперативного персонала с целью своевременного принятия управленческих решений.
2) Системы локализации повреждений с высокой точностью
Цифровые локаторы повреждений используют продвинутые алгоритмы анализа переходных процессов при коротких замыканиях для точного определения места повреждения. Эти системы работают на принципе измерения времени распространения высокочастотных волн от места установки прибора до точки повреждения и обратно.
Современные системы обеспечивают погрешность определения места повреждения менее 0,5% от длины линии, что для линии протяженностью 100 км означает точность до 500 метров.
Принцип основан на измерении времени распространения высокочастотных волн. Зная скорость распространения электромагнитной волны в проводнике (которая зависит от материала и диаметра провода, обычно 90-95% скорости света в вакууме), прибор определяет расстояние до места происшествия. Комбинируя данные с нескольких станций локализации, энергетики могут определить точное место дефекта и направить ремонтную бригаду.
Ключевые современные технологии систем непрерывного мониторинга и локализации повреждений высоковольтных линий
| Технология | Описание | Ключевые параметры и особенности | Практическое значение |
|---|---|---|---|
| Распределённые датчики напряжения | Устройства на каждой промежуточной опоре для фиксации напряжения | Автоматическое выявление аномалий, постоянный контроль по всей линии | Обеспечивает надежность и стабильность работы сетей |
| Измерители тока | Встраиваются в первичные обмотки для мониторинга нагрузки | Режим реального времени, оперативное реагирование на изменения | Позволяет оптимизировать нагрузку и предотвращать перегрузки |
| Тепловизоры и датчики влажности | Контроль состояния изоляторов | Раннее обнаружение деградации и потенциальных повреждений | Снижает риск аварий за счёт своевременного техобслуживания |
| Сенсоры электромагнитного излучения | Мониторинг коронных и частичных разрядов via радиочастотные сигналы | Регистрация радиочастотных сигналов для оценки целостности линий | Предотвращает серьезные повреждения и сбои |
| GPS-синхронизация | Синхронизация данных по единому временно?му стандарту | Точная временная привязка, критична для фазовых измерений PMU | Повышает точность анализа и синхронизации параметров |
| Беспроводные каналы связи | Передача данных в диспетчерский центр через GSM, GPRS, LoRaWAN, LTE | Разнообразие каналов для разных условий, высокая защищённость | Обеспечивает надежность коммуникаций и быстрый доступ к данным |
| Цифровые локаторы повреждений | Анализ переходных процессов и измерение времени распространения высокочастотных волн | Погрешность менее 0,5% длины линии, точность до сотен метров | Позволяет быстро и точно локализовать место повреждения |
Техника безопасности при высоковольтных измерениях
Работа с высоковольтным оборудованием требует неукоснительного соблюдения правил безопасности, поскольку контакт с таким напряжением может иметь смертельные последствия. Основными опасностями при работе с высоким напряжением являются поражение электрическим током при непосредственном прикосновении или приближении к токоведущим частям.
Уже ток в 50 миллиампер представляет угрозу для жизни, при этом риск значительно увеличивается во влажных условиях на открытом воздухе. Электрическая дуга, возникающая при коммутационных операциях, может достигать температуры свыше 5000 градусов Цельсия, вызывая серьезные ожоги даже на значительном удалении.
Кроме того, опасность представляют наведенные напряжения, которые могут возникать на казалось бы отключенных участках из-за емкостной и индуктивной связи с соседними проводниками, а также шаговое напряжение, возникающее при замыкании токоведущей линии на землю, создавая смертельный потенциал между ногами работника, находящегося поблизости. Яркие световые и громкие акустические эффекты разрядов оказывают психологическое воздействие, способное привести к неконтролируемым реакциям.
Для защиты при выполнении высоковольтных работ обязательным является использование средств индивидуальной защиты, включающих диэлектрические перчатки с испытательным напряжением, превышающим рабочее в 2,5 раза, которые необходимо тщательно проверять перед каждым применением на наличие повреждений.
Резиновые диэлектрические боты или галоши с изолирующей подошвой обеспечивают защиту стоп, а защитные каски из диэлектрического пластика оберегают голову от механических повреждений и электрического контакта.
Для безопасного проведения дистанционных работ применяются диэлектрические штанги, позволяющие воздействовать на токоведущие части с необходимого расстояния.
Важным элементом безопасности являются также изолирующие подставки и коврики, предназначенные для защиты при работе на земле. Защитные очки или экраны необходимы для предотвращения повреждений глаз, вызванных электрической дугой и разбрызгиванием расплавленного металла.
Обеспечение безопасных расстояний при работе с высоким напряжением является дополнительной и крайне важной мерой защиты, минимизируя риск случайного контакта с опасными частями оборудования.
Требования к минимальным безопасным расстояниям при работе вблизи токоведущих частей с различным уровнем напряжения
| Напряжение | Минимальное безопасное расстояние | Примечания |
|---|---|---|
| 10 кВ | 0,35 м | Обычно используется в сельских распределительных линиях |
| 35 кВ | 0,6 м | Типичное напряжение на районных подстанциях |
| 110 кВ | 1,0 м | Применяется на междусоединительных линиях между подстанциями |
| 220 кВ | 2,0 м | Характерно для магистральных линий передачи |
| 330 кВ | 2,5 м | Используется для высоковольтных линий дальнего действия |
| 500 кВ | 3,5 м | Предназначено для межрегиональных магистралей с высокими напряжениями |
| 750 кВ | 5,0 м | Встречается реже, относится к ультравысоким напряжениям |
Эти расстояния рассчитаны на предположение о перекрытии изоляции воздуха при неблагоприятных условиях (наличии проводящих частиц в воздухе, влажности и т.п.). Фактические расстояния контакта с оборудованием должны быть значительно больше (минимум в два раза).
Обучение и сертификация персонала
Персонал, работающий с высоковольтным оборудованием, обязан пройти специализированное обучение, которое охватывает как теоретические основы физики электрических явлений, так и практические навыки работы с соответствующим оборудованием. Для допуска к операциям на определённом уровне напряжения работники должны получить соответствующее удостоверение, обычно относящее их к группам III, IV или V в зависимости от квалификации и сложности выполняемых задач.
Важной частью поддержания профессионализма и безопасности является периодическая переподготовка и переаттестация, проводимая с интервалом в три-пять лет, что позволяет обновлять знания и контролировать уровень компетентности. Для визуального подтверждения уровня допуска к работам персонал обязан носить видимый знак или значок, на котором указано разрешённое напряжение, что служит дополнительной мерой безопасности.
Перспективы развития высоковольтной измерительной техники
Следует отметить основные направления совершенствования и инноваций в высоковольтной измерительной технике, которые определят облик этой области в ближайшие десятилетия:
1) Цифровые измерительные трансформаторы (MergedUnit)
Новое поколение цифровых ТТ и ТН со встроенными аналого-цифровыми преобразователями обеспечивает передачу измерительной информации в цифровом виде по стандартному протоколу IEC 61850, который стал международным стандартом для энергосистем.
Это исключает погрешности аналогового тракта передачи, устраняет необходимость в множестве вспомогательных кабелей и упрощает интеграцию в автоматизированные системы управления и защиты. Один оптический кабель заменяет десятки медных проводов, что снижает затраты и повышает надежность.
2) Квантовые датчики электрического поля
Интенсивно исследуются возможности применения квантовых эффектов (использование атомов Рыдберга, свойства которых чрезвычайно чувствительны к электрическим полям) для создания сверхточных датчиков электрического поля.
Теоретически такие датчики смогут обеспечить точность на уровне фундаментальных физических констант, что почти на порядок превышает возможности современных приборов. Первые экспериментальные установки уже продемонстрировали принципиальную возможность такого подхода.
3) Беспроводная передача энергии для датчиков
Активно разрабатываются системы беспроводного питания датчиков высокого напряжения за счет энергии электрического поля самой линии (так называемая эти-энергетика). Это полностью исключает необходимость в изолированных источниках питания (батарейках или солнечных панелях) и значительно упрощает конструкцию датчиков. Питание извлекается прямо из электрического поля, существующего между проводом и заземлением.
4) Интеграция с умными сетями (Smart Grid)
Высоковольтная измерительная техника неразрывно интегрируется с концепцией умных электроэнергетических сетей (Smart Grid), где каждый элемент оборудования — от генератора до потребителя — снабжен датчиками и может передавать информацию в единую систему управления. Это позволяет в реальном времени оптимизировать потоки электроэнергии, предотвращать каскадные отказы и автоматически восстанавливать работу при аварийных ситуациях.
5) Искусственный интеллект для диагностики и предсказания отказов
Применение методов машинного обучения и глубокого анализа больших объемов данных (Big Data) позволяет выявлять скрытые закономерности в работе оборудования и предсказывать отказы за недели или месяцы до их возникновения. Это открывает возможность планового обслуживания вместо аварийного ремонта, значительно повышая надежность энергосистем.
Повный Андрей Владимирович, преподаватель Филиала УО Белоруский государственный технологический университет "Гомельский государственный политехнический колледж"
