Типы выключателей нагрузки на 6 - 10 кВ



Типы выключателей нагрузки на 6 - 10 кВВыключатель нагрузки - это простейший высоковольтный выключатель. Он используется для отключения и включения цепей, находящихся под нагрузкой.

Дугогасительные устройства выключателей рассчитаны на гашение мало-мощной дуги, возникающей при отключении тока нагрузки. Их нельзя применять для отключения токов короткого замыкания. Чтобы разорвать цепь в случае возникновения короткого замыкания, последовательно с выключением нагрузки устанавливаются высоковольтные предохранители соответствующей способности.

Выключатели нагрузки заменили дорогостоящие высоковольтные выключатели. Дорого стоит не только высоковольтный выключатель, но и привод к нему. Если ток сети относительно небольшой, 400 - 600 А, целесообразно выключатель с релейной защитой заменить на выключатель нагрузки с предохранителями.

В выключателях нагрузки для гашения дуги используются камеры с автогазовым, автопневматическим, электромагнитным, элегазовым дутьём и вакуумными элементами.

При автогазовом дутье гашение дуги осуществляется выделяющимися под действием температуры дуги из стенок камеры газа. Выключатель нагрузки с автопневматическим дутьём является небольшим воздушным выключателем. Для гашения дуги у таких выключателей образование сжатого воздуха осуществляется за счёт энергии отключающей пружины. Принцип его действия аналогичен принципу поддува электромагнитного выключателя.

Автогазовый выключатель нагрузки

Когда используется в выключателях нагрузки элегазовое дутьё, то дугогасительная камера заполняется газом при давлении в две атмосферы. При отключениях дугу омывает поток газа, создаваемый поршневым устройством. Движение подвижного контакта поршневого устройства осуществляется энергией отключающей пружины. Серийно выпускаются выключатели нагрузки с элегазовым дутьём на напряжение до 35 - 110 кВ.

До настоящего времени в основном использовались выключатели нагрузки с автодутьём, например выключатели нагрузки типа ВН-16.

Выключатель нагрузки ВНП-М1-10/630-20
Выключатель нагрузки ВНП-М1-10/630-20

Выпускаются выключатели нагрузки с заземляющими ножами. Их тип ВНПЗ-16(17). Ножи заземления снабжаются валом, приваренными контактами в виде медных пластин, блокирующим устройством. Ножи могут заземлять только верхние или нижние контактные стойки выключателя, поэтому устанавливаются сверху или снизу выключателя. Вал заземляющих ножей через блокировку связан с валом выключателя.

Блокировка не позволяет включить ножи заземления при включённом выключателе и включить выключатель при включённых ножах заземления. Ножи заземления можно включать и отключать только при отключённом выключателе.

Чтобы осуществлять управление ножами заземления, используется отдельный привод типа ПР-2. Может применяться ручной привод. Привод ножей устанавливают со стороны, противоположной приводу выключателя.

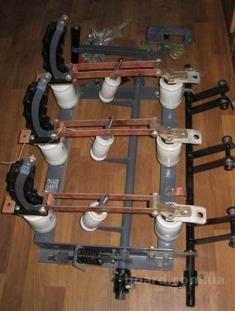

Выключатель нагрузки ВНПЗ-16

Выключатели нагрузки с автогазовым дутьём при напряжении 10 кВ могут отключать токи 200 А 75 раз, а в случае тока 400 А - только 3 раза. Невысокая надёжность выключателей, малое число отключений номинального тока, ограниченная включающая способность и электродинамическая стойкость потребовали разработки новых видов выключателей нагрузки. Одним из них служит выключатель нагрузки электромагнитного типа. Он применяется при номинальных токах 630, 400 А и соответственно номинальных напряжениях 6, 10 кВ.

У таких выключателей повышенные токи отключения больше номинальных в 1,5 раза, а предельные сквозные токи составляют амплитудное значение 51 кА, действующее значение периодической составляющей 20 кА. Выключатель оборудован пружинным приводом с ручным заводом и дистанционным управлением.

Вакуумные выключатели нагрузки, имеющие малые габариты и вес, обладающие высокими эксплутационными возможностями, успешно применяются в качестве выключателей нагрузки. Так выключатель серии ВНВР-10/630 рассчитан на напряжение 10 кВ и номинальный ток 630 А.

Вакуумный выключатель нагрузки ВНВР-10/630-20

Вакуумный выключатель нагрузки ВНВР-10/630-20

Вакуумный выключатель нагрузки ВБСН-10-20

Элегазовые выключатели нагрузки применяются на напряжение 110 кВ и выше. На напряжение 110 - 220 кВ они имеют гасительные камеры, в которых полем постоянных магнитов дуга приводится во вращение.

Приводы выключателей нагрузки

При ручном управлении выключателями в основном используются приводы ПР-17. Когда необходимо дистанционное отключение, то применяют привод ПРА-17, в случае дистанционного управления включением и отключением - электромагнитный привод ПЭ-11С. Наибольшее распространение получил привод для включения выключателей нагрузки ПРА-12.
