Магнитопровод трансформатора: устройство, современные материалы и минимизация потерь



Магнитопровод - это основа трансформатора, по которой замыкается основной магнитный поток, он собирается из тонких пластин электротехнической стали, изолированных лаком или покрытием для снижения вихревых токов.

Современный модульный трансформатор представляет собой сложное устройство, где магнитопровод усиливает магнитный поток и обеспечивает надежную связь между обмотками. Его принцип работы опирается на электромагнитную индукцию: переменный ток в первичной обмотке порождает магнитный поток в сердечнике, который индуцирует электродвижущую силу во вторичной обмотке.

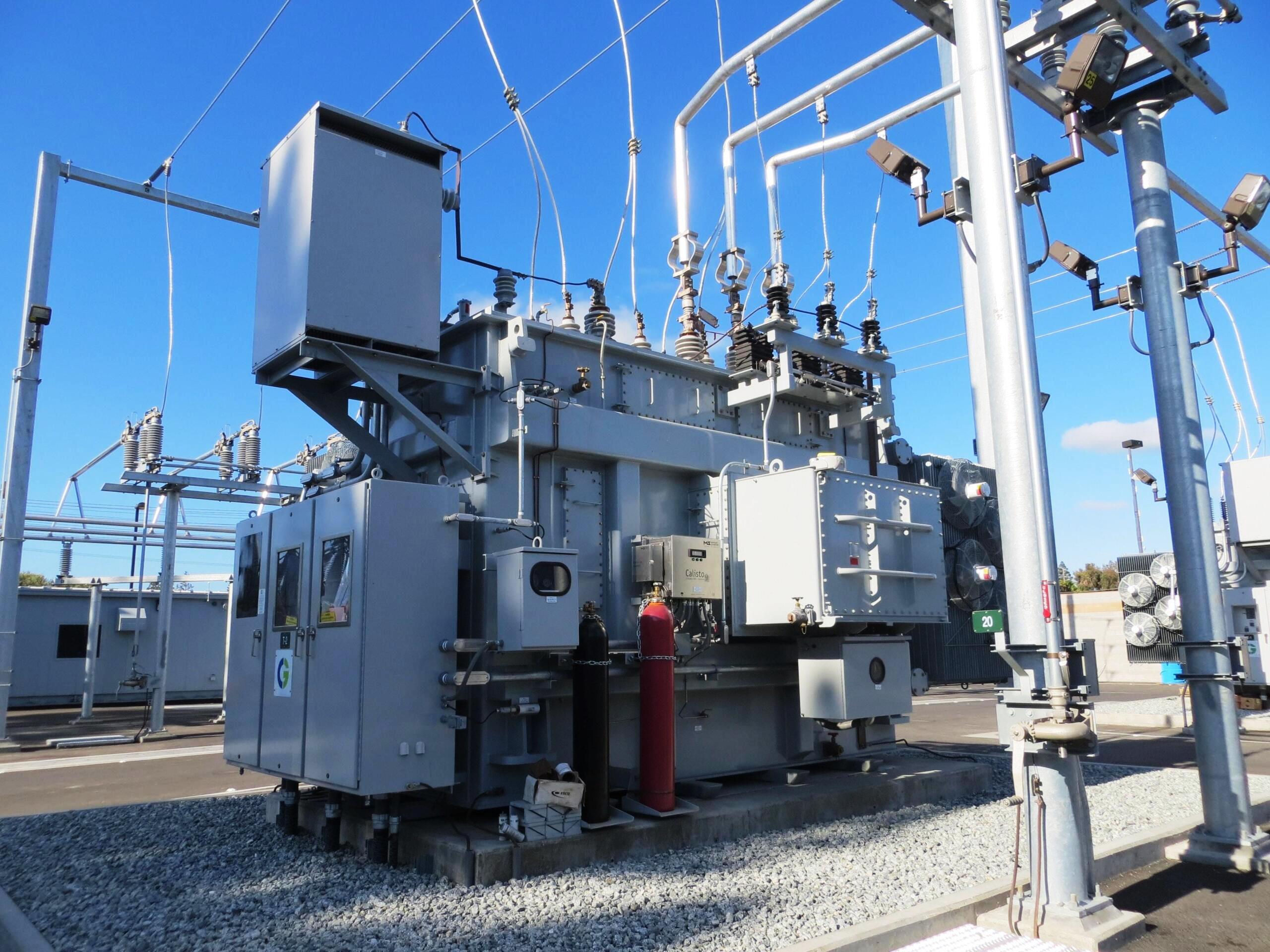

Силовой трансформатор на трансформаторной подстанции

Устройство магнитопровода

Магнитопровод образует замкнутую цепь основного магнитного потока и изготавливается из тонких пластин электротехнической стали толщиной 0,08–0,35 мм. Пластины покрываются изолирующим лаком или оксидной плёнкой для снижения потерь на вихревые токи.

Стержни магнитопровода имеют ступенчатое сечение, приближённое к кругу, а ярма соединяют их в единую конструкцию. На практике применяются два основных типа исполнения: стержневые магнитопроводы с вертикальными стержнями и цилиндрическими обмотками, а также броневые - с горизонтальными стержнями и прямоугольными обмотками.

В стыковых конструкциях ярма устанавливаются после намотки обмоток, тогда как в шихтованных – пластины переплетаются слоями, что уменьшает зазоры и снижает магнитные потери. Магнитопроводы второго рода, выполненные в плоском исполнении, сочетают сварку и склейку, а ступенчатая структура ярм позволяет минимизировать количество стыков и связанных с ними потерь.

Применение гальванических, стеклоэмалевых или полиметаллических покрытий одновременно подавляет вихревые токи и повышает механическую жёсткость конструкции. Плотное прилегание обмоточного контура к микронеровностям поверхности металла обеспечивает равномерное распределение тока по сечению проводника.

В системах с постоянными магнитами дополнительно выравнивается магнитная структура сплава, что способствует снижению потерь в активной зоне обмоток. В многосекционных трансформаторах использование наносплавов создаёт эффект монолитного соединения без пайки, повышая КПД устройства на 70–80%.

Принцип работы

Когда к первичной обмотке подводят переменное напряжение, по ней начинает течь переменный ток, создающий в сердечнике переменное магнитное поле. Благодаря тому, что магнитопровод сделан из материала с высокой магнитной проницаемостью, основной поток замыкается именно по стали, почти полностью охватывая как первичную, так и вторичную обмотки.

Этот переменный поток пересекает витки вторичной обмотки и вызывает в ней появление напряжения и тока, величины которых зависят от соотношения числа витков в обмотках - так реализуется повышение или понижение напряжения.

Ферромагнитный сердечник из трансформаторной стали резко уменьшает «магнитное сопротивление» пути потока, поэтому для создания нужного магнитного поля достаточно относительно небольшого намагничивающего тока.

Этот ток, потребляемый трансформатором при отключённой нагрузке, называют током холостого хода; он в несколько раз меньше номинального тока и идёт в основном на создание магнитного поля и покрытие потерь в стали.

Если же сердечник перегружен по магнитной индукции, материал входит в насыщение, магнитное сопротивление по сути возрастает, индуктивный характер обмотки ослабевает, и ток резко увеличивается, что ведёт к перегреву и может вызвать пробой изоляции и выход трансформатора из строя.

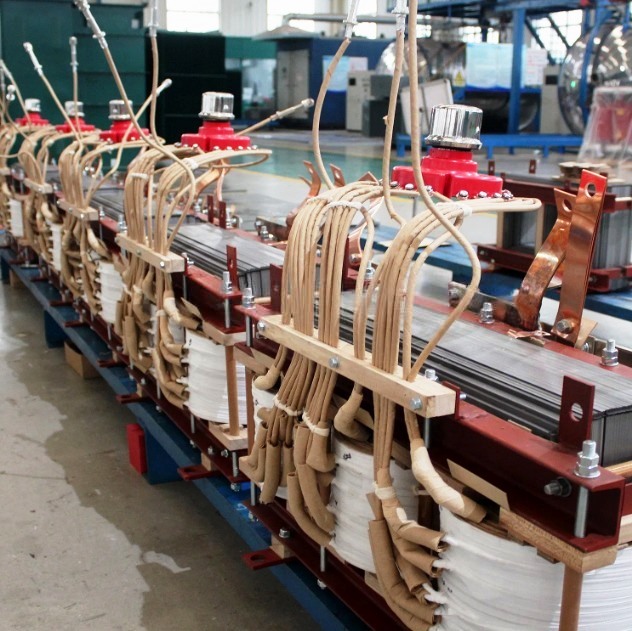

Магнитопровод трансформатора

Современные магнитопроводы

В современных силовых трансформаторах применяют холоднокатаную ориентированную кремнистую сталь с 3–4% кремния (марки 3405 или 3406), где удельные потери составляют 0,9–1,1 Вт/кг при 1,5 Тл, для высокочастотных моделей - аморфные ленты на железной основе толщиной 20–25 мкм с Bs=1,2 Тл или нанокристаллические сплавы типа АМАГ-200С с магнитной проницаемостью до 80 000 и рабочей температурой до 120°C.

Для нанокристаллического сплава АМАГ-200С магнитная проницаемость при 10 кГц достигает 50 000–100 000 (иногда указывают до 80 000), что делает его идеальным для высокочастотных трансформаторов с минимальными потерями. Такая высокая проницаемость обеспечивает низкое магнитное сопротивление и эффективное концентрацию потока. Рабочая температура до 120°C обусловлена температурой Кюри ~560°C и кристаллизацией ~515°C, сохраняя свойства в широком спектре. Это преимущество перед сталью, где потери растут с нагревом.

Эти материалы снижают гистерезисные и вихревые потери на 70–80% относительно традиционной стали, а тороидальные и бесшпилечные конструкции с бандажами повышают прочность и гасят вибрацию. Косые стыки пластин под 45° дополнительно уменьшают потери холостого хода.

Материалы и потери

Специальная электротехническая сталь (обычно холоднокатаная зерноориентированная с 3-4% кремния) способна работать при магнитной индукции до 1,8-2,0 Тл без значительного насыщения, что позволяет создавать компактные магнитопроводы с минимальной массой металла при заданной пропускной способности по потоку.

Такая высокая насыщаемость обеспечивает высокую энергоёмкость трансформатора - он может передавать большую мощность через относительно небольшой объём сердечника, что критично для силового оборудования на подстанциях.

Пермаллой (Fe-Ni сплавы с высокой начальной проницаемостью) и ферриты (оксидные материалы) в силовых трансформаторах практически не применяют из-за низкой насыщаемой индукции (0,7-1,2 Тл), но они незаменимы в высокочастотных импульсных трансформаторах источников питания, где важна низкая проницаемость на частотах килогерц и выше.

Потери в магнитопроводе складываются из гистерезисных и вихревых, каждый тип имеет свою зависимость от свойств материала и условий работы.

Гистерезисные потери возникают из-за необратимого перемагничивания: при каждом цикле переменного поля домены в стали переориентируются с трением, и энергия расходуется на преодоление внутреннего сопротивления материала; эти потери пропорциональны площади петли гистерезиса и прямо зависят от частоты - чем чаще меняется направление поля, тем больше циклов трения за единицу времени.

Вихревые токи - это короткозамкнутые токи, замыкающиеся внутри металлических пластин под действием наводимой ЭДС от переменного поля; их величина растёт с квадратом частоты и пропорциональна квадрату толщины пластины, поэтому пластины делают максимально тонкими (0,23-0,35 мм для 50 Гц) и покрывают изоляцией (лаком, оксидом или шеллаком).

В совокупности эти потери определяют КПД трансформатора: при номинальной нагрузке они составляют несколько процентов мощности, но в режиме холостого хода доминируют, определяя энергопотребление сети.

Аморфные (металлические стёкла, например Fe-Si-B) и нанокристаллические сплавы радикально отличаются от кристаллической стали по микроструктуре: отсутствие или минимальное количество крупных зёрен делает их однородными на атомном уровне, что даёт узкую петлю гистерезиса - площадь в 3-5 раз меньше, чем у стали.

Низкая коэрцитивная сила (магнитное поле, необходимое для размагничивания) означает, что материал легко переходит из одного состояния намагниченности в другое без «залипания», а остаточная намагниченность практически нулевая - после снятия внешнего поля поток исчезает полностью.

Эти свойства обеспечивают суммарные потери в 4-5 раз ниже, чем у стали (0,1-0,2 Вт/кг против 1,0 Вт/кг при 1,5 Тл и 50 Гц), что поднимает КПД трансформаторов до 99% и выше, особенно в распределительных сетях с длительным режимом холостого хода. Нанокристаллические материалы дополнительно выигрывают за счёт контролируемой наноструктуры (зёрна 10-20 нм), которая оптимизирует движение доменных стенок и минимизирует анизотропию.

Для обеспечения жёсткости магнитопровода, особенно из хрупких аморфных лент, применяют прессовку металлическими бандажами, стягивающими пластины в пакет, или кольцевыми элементами, равномерно распределяющими усилие по периметру.

Это предотвращает вибрацию пластин от магнострикции (изменения размеров под магнитным полем), снижает шум и защищает от механических повреждений при транспортировке или коротком замыкании.

Заземление бандажей и каркаса играет роль молниезащиты: в случае пробоя изоляции или частичного разряда ток уходит в землю, а не через обмотки, что продлевает ресурс трансформатора и упрощает диагностику. Такие конструкции особенно важны для аморфных сердечников, где тонкая лента (20-30 мкм) требует повышенной осторожности при сборке и эксплуатации.

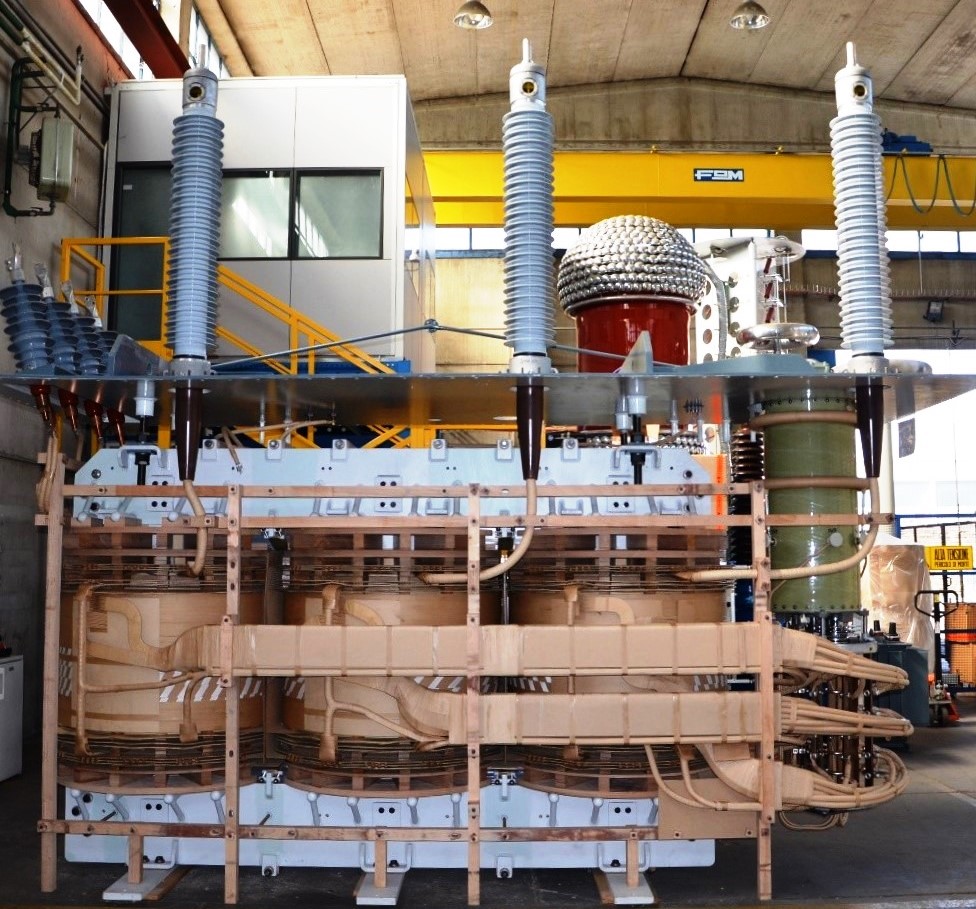

Силовой трансформатор в разобранном виде

Почему эксперты расходятся во мнениях о переходе на аморфные магнитопроводы в силовых трансформаторах несмотря на низкие потери

Эксперты расходятся во мнениях, потому что аморфная сталь даёт резкое снижение потерь холостого хода, но одновременно влечёт за собой серьёзные технологические, экономические и эксплуатационные компромиссы, которые в разных условиях оцениваются по-разному. Для одних систем эти компромиссы оправданы, для других — нет, отсюда разные позиции даже при признанной «физической» выгоде по потерям.

Магнитопровод из аморфной стали позволяет снизить потери холостого хода примерно в 4–5 раз по сравнению с магнитопроводами из ориентированной кремнистой стали, за счёт минимизации потерь на вихревые токи и более узкой петли гистерезиса. Но сам трансформатор получается заметно дороже из-за стоимости ленты и более сложного производства, поэтому окупаемость зависит от тарифов на электроэнергию, режима нагрузки и нормативов учёта потерь.

Во многих сетевых компаний капитальные затраты и эксплуатационные расходы «лежат в разных карманах»: трансформатор покупает одна структура, а экономию от снижения потерь получает другая, из-за чего стимул переходить на более дорогие энергоэффективные трансформаторы оказывается слабым.

Эксперты, ориентированные на минимизацию CAPEX, чаще скептичны, а те, кто считает суммарные затраты за жизненный цикл (LCC), как правило, поддерживают аморфные магнитопроводы, особенно в распределительных сетях с низкой нагрузкой.

Аморфная лента имеет очень малую толщину (около 0,025 мм) и низкий коэффициент заполнения пакета (75–80% против около 95% у классической электротехнической стали), поэтому для того же магнитного сечения требуется больший объём металла и увеличиваются габариты сердечника. После термомагнитной обработки материал становится хрупким, чувствительным к механическим напряжениям и требует аккуратной намотки, отжига в магнитном поле и последующего «капсулирования» компаундом.

Такая технология требует специализированного оборудования и жёсткого контроля режимов, что повышает трудоёмкость, снижает выход годной продукции и увеличивает себестоимость по сравнению с хорошо отработанным производством сердечников из ориентированной стали. Часть экспертов опасается, что массовый переход без накопленного опыта может привести к росту брака, проблемам с качеством и нестабильностью характеристик.

Хотя аморфные сплавы демонстрируют хорошие коррозионные свойства и высокую прочность, долгосрочная статистика по работе мощных силовых трансформаторов с такими сердечниками пока существенно меньше, чем по «классике».

Есть вопросы по стойкости к многократным механическим и термическим циклам, короткому замыканию, а также по поведению тонкой ленты при локальных перегревах и вибрациях - они требуют дополнительных испытаний и мониторинга.

Сторонники аморфных сердечников опираются на результаты моделирования и испытаний, показывающие снижение потерь и допустимые уровни нагрева, в том числе в криогенных условиях. Скептики указывают, что реальные сетевые режимы (перегрузки, несимметрии, КЗ, транспортировка, монтаж) могут проявить уязвимости, которые на стенде не видны, поэтому предпочитают дождаться большего массива статистики по эксплуатации.

Главное преимущество аморфного сердечника - снижение потерь холостого хода, которые доминируют у распределительных трансформаторов с низким коэффициентом загрузки. В сильно нагруженных трансформаторах доля потерь в меди (под нагрузкой) велика, и эффект от сокращения потерь в стали даёт меньший вклад в общие потери, чем, например, оптимизация обмоток.

Поэтому часть экспертов считает аморфные магнитопроводы оправданными прежде всего в распределительных и городских сетях, где трансформаторы большую часть времени работают недогруженными. Для генераторных, автотрансформаторов магистральных подстанций и другого оборудования с высоким коэффициентом загрузки рациональность перехода уже не так однозначна, что и вызывает расхождение оценок.

Долгое время промышленный выпуск широкой аморфной ленты (до 220 мм), необходимой для силовых трансформаторов от 25–32 кВА и выше, был освоен только за рубежом, что ограничивало доступность материала и повышало зависимость от внешних поставщиков.

Кроме того, цена аморфной стали исторически была значительно выше: ещё недавно речь шла о десятках долларов за килограмм, и лишь в последние годы стоимость снизилась до уровня порядка нескольких долларов, что сделало проекты экономически приемлемыми.

Для части экспертов и компаний приоритетом остаётся технологический суверенитет и стабильная внутренняя база материалов, поэтому они осторожно относятся к массовому внедрению решения, завязанного на ограниченный круг поставщиков аморфной ленты.

Другие, напротив, считают, что энергосбережение и снижение эксплуатационных потерь оправдывают риски зависимости от новых материалов, особенно при развитии собственного производства аморфной стали.

В результате один и тот же факт, многократное снижение потерь холостого хода, в разных системах координат даёт разные выводы: где-то экономия на потерях перекрывает удорожание и технологические риски, где-то нет.

Эксперты, оценивающие полный жизненный цикл оборудования, поддерживают переход на аморфные магнитопроводы, а те, кто фокусируется на начальной стоимости, технологичности и надёжности в условиях неопределённости, относятся к нему осторожнее.
