Бифилярная катушка и ее использование



Бифилярной называется катушка, намотанная двумя параллельными проводами, расположенными рядом друг с другом на одном общем каркасе, и изолированными друг от друга на всем протяжении намотки.

Само же слово «bifilar» можно перевести с английского как двухнитевой или двухпроводной, поэтому бифилярным проводом обычно называют провод, изготовленный в виде двух жил, изолированных друг от друга, — обычные двухжильные провода тоже можно в принципе отнести к бифилярным. То есть понятие «бифилярная намотка» относится к обмоткам, выполненным бифилярным проводом.

В электротехнике бифилярная намотка — это намотка, выполненная сдвоенным проводником (парой параллельно намотанных проводников). Проводники могут быть медными лакированными (эмалированными), полосовыми или резистивными. Если соединить оба проводника на одном конце, то в соседних проводниках будет течь ток в противоположном направлении. Результирующие магнитные поля противодействуют друг другу, и их эффекты компенсируют друг друга.

В механике под бифилярным подвесом понимается подвешивание маятника (гири) в двух точках. Такой маятник может качаться только в одной плоскости.

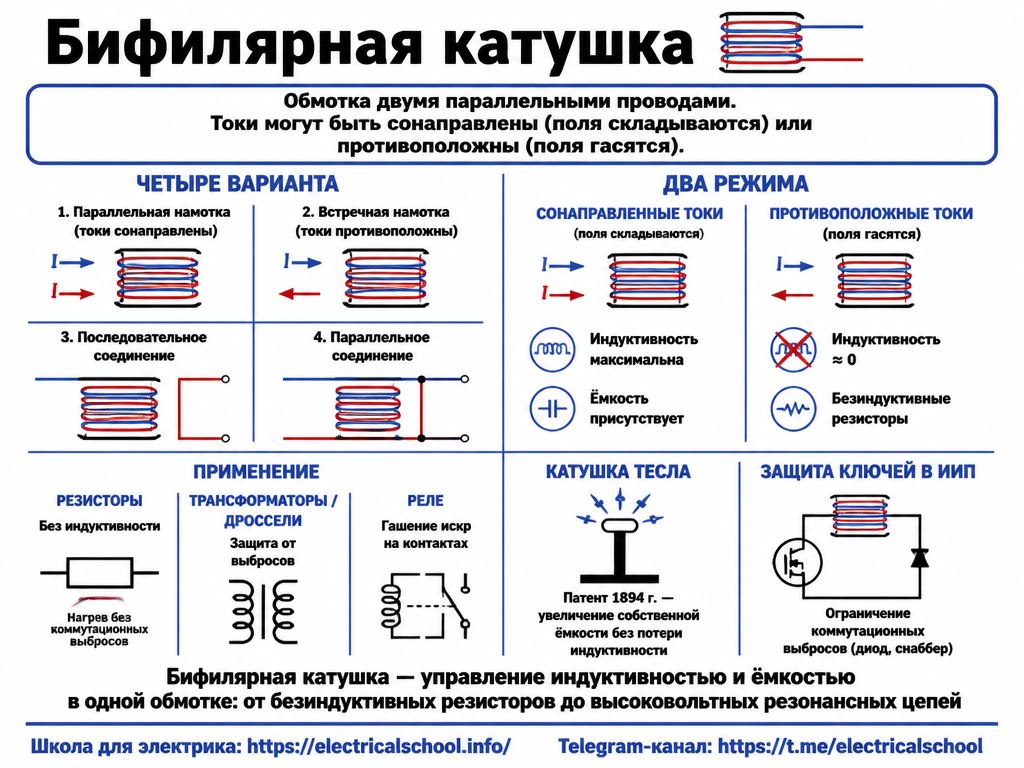

В зависимости от направления намотки двух проводов и типу их соединения между собой в бифилярной катушке, можно получить четыре возможных варианта реализации таких катушек:

  • Намотка параллельная, соединение последовательное;

  • Намотка параллельная, соединение параллельное;

  • Намотка встречная, соединение последовательное;

  • Намотка встречная, соединение параллельное.

И как бы ни была намотана бифилярная катушка, при включении в цепь будет реализован один из двух вариантов взаимодействия токов двух образующих ее проводов.

Первый вариант — когда токи направлены в одну сторону, в этом случае магнитные поля токов обеих жил складываются, приводя к общему магнитному полю, которое будет больше магнитного поля каждой из жил бифиляра в отдельности.

Второй вариант — когда токи направлены в противоположные стороны, в этом случае магнитные поля токов двух жил будут гасить друг друга, в итоге общее магнитное поле будет нулевым, то есть индуктивность катушки будет близка к нулю.

Бифилярная катушка

В современной технике для создания проволочных резисторов используют бифилярные катушки параллельной намотки последовательного соединения (токи равны и направлены в противоположные стороны), чтобы свести паразитную индуктивность элемента к минимуму (суммарное магнитное поле близко к нулю).

В обмотках некоторых трансформаторов и сдвоенных дросселей импульсных источников питания, а также в обмотках некоторых реле, для подавления опасных коммутационных выбросов ЭДС самоиндукции применяют бифилярные обмотки.

Обмотка в два провода выполняет двойную функцию. Первый провод служит первичной обмоткой трансформатора или дросселя, а второй — защитной, ограничительной обмоткой, функция которой отработать коммутационный выброс ЭДС.

Бифилярные или даже многообмоточные трансформаторы отличаются особенно хорошими свойствами передачи импульсов. Эти свойства используются, например, при управлении парами переключающих транзисторов.

Проводники такого трансформатора наматывают параллельно, либо как взаимно скрученные. Однако недостатком является увеличение мощности таких близкородственных обмоток.

В некоторых реле второй провод замыкается накоротко сам на себя, и рассеивает на себе обратный выброс в момент размыкания реле.

Бифилярная обмотка в импульсном источнике питания

В импульсных источниках питания защитная обмотка накоротко не замыкается, она только ограничивает коммутационный выброс ЭДС, направляя энергию через диод обратно в источник питания или на снаббер, а цепь первичной обмотки оказывается таким образом защищена, напряжение на ключе не подскакивает выше безопасного, и ключ (транзистор) не перегорает.

бифилярная намотка катушки

Бифилярная катушка Тесла

Особого внимания заслуживает бифилярная катушка Тесла, которую ученый запатентовал в 1894 году, это патент США №512340. Сам Тесла в патенте отмечает, что для придания катушке большей собственной емкости, нужно соединить два провода бифиляра последовательно между собой так, чтобы токи были направлены в одну сторону, тогда хоть индуктивность и останется прежней, собственная емкость такой катушки возрастет. И чем выше напряжение, тем сильнее будет эффект этой межвитковой емкости.

Суть в том, что в бифилярной катушке Тесла напряжение между двумя соседними витками оказывается больше, чем при обычной однопроводной намотке на величину половины приложенного к катушке напряжения.

бифилярная катушка тесла

Никола Тесла использовал бифилярные катушки с целью придания цепям большей собственной емкости, и таким путем избегал применения дорогостоящих конденсаторов. В своих лекциях ученый упоминал бифилярные катушки именно как инструмент повышения собственной емкости зарядных и рабочих цепей различного высокочастотного оборудования высокого напряжения, которое он разрабатывал как для питания эффективных источников света, так и для передачи энергии на расстояние без проводов.
