Понижающие трансформаторы для питания цепей управления и сигнализации

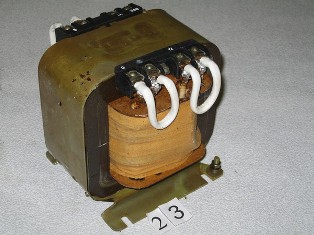

Понижающие трансформаторы для питания цепей управления и сигнализацииДля питания цепей управления, местного освещения и сигнализации сложных схем с целью повышения надежности работы электрических аппаратов и обеспечения более безопасного обслуживания электрооборудования применяют понижающий трансформаторы.

Наибольшее распространение в цепях управления и сигнализации установок, станков и машин находят понижающие трансформаторы серии ОСМ, ТСЗИ, ОСОВ и ТБС2.

Понижающие трансформаторы для цепей управления, местного освещения и сигнализации следует устанавливать в местах, защищенных от попадания пыли, воды и масла (в шкафах управления, нишах). Трансформаторы должны быть установлены так, чтобы не могло произойти случайных прикосновений обслуживающего персонала к токоведущим частям. Трансформаторы нужно заземлять медным проводом сечением не менее 2,5 мм. Крепление трансформатора не освобождает от необходимости присоединения заземляющего провода.

Понижающие траснформаторы ТСЗИ

Понижающие траснформаторы ТСЗИТСЗИ-1,6, ТСЗИ-2,5, ТСЗИ-4,0 - трансформатоы понижающие трехфазные (обмотки трансформаторов выполнены из меди или алюминия) с естественным воздушым охлаждением. Предназначены для безопасного питания электроинструмента или ламп местного освещения при частоте 50 Гц. Трансформаторы изготовлены в климатическом исполнении УХЛ. Класс нагреваемост - "В". Исполнение защитное (в кожухе).

Понижающие трансформаторы ОСОВ-0,25

Понижающие трансформаторы ОСОВ-0,25ОСОВ-0,25 - трансформатор понижающий однофазный, сухой, водозащищенного исполнения. Применяется в шахтах, неопасных по газу и пыли, в других производствах для питания ламп местного освещения и электроинструмента. Срок службы - не менее 12 лет.

Понижающие трансформаторы типа ОСВМ

ОСВМ-1-ОМ5, ОСВМ-1,6-ОМ5, ОСВМ-2,5-ОМ5, ОСВМ-4-ОМ5 - трансформаторы понижающие однофазные, в защитном кожухе (IP45). Предназначен для питания различной электроаппаратуры в промышленных электроустановках общего назначения. Срок службы - не менее 25 лет.

Понижающие трансформаторы ОСМ1

Понижающие трансформаторы ОСМ1Однофазные трансформаторы серии ОСМ мощностью 0,63 - 4,0 кВА исполнения У3 включаемые в сеть переменного тока частоты 50 Гц с номинальным напряжением до 660 В, предназначены для питания цепей управления местного освещения, сигнализации и выпрямителей собранных подвухполупериодной схеме выпрямления.

Трансформаторы ОСМ предназначены для работы в закрытом помещении при следующих условиях:

  • окружающая среда невзрывоопасная;

  • высота над уровнем моря - не более 1000м;

  • температура окружающей среды от минус 45оС до плюс 40оС.

Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Условное обозначение трансформаторов расшифровывается следующим образом: О - однофазный, С - сухой, М - многоцелевого назначения. Цифры после букв означают номинальную мощность в кВ-А. Климатическое исполнение - У, Т, ХЛ и категория размещения - 3. Схемы соединения обмоток и технические данные трансформаторов серии ОСМ приведены на рис. 1 и в таблицах 1 - 4.

Рисунок 1 Схемы соединения обмоток трансформаторов серии ОСМ: а - для питания цепей управления, сигнализации и освещения (исполнение 1), б - для питания выпрямителей, цепей управления (исполнение 2), в - для питания цепей освещения или цепей управления (исполнение 3), г - для работы в цепях динамического торможения (исполнение 4)

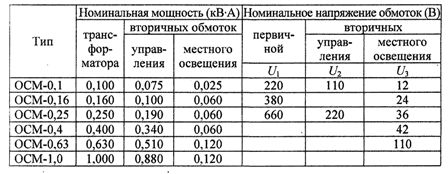

Таблица 1. Технические данные трансформаторов серии ОСМ для питания цепей управления, сигнализации и местного освещения

Технические данные трансформаторов серии ОСМ для питания цепей управления, сигнализации и местного освещения

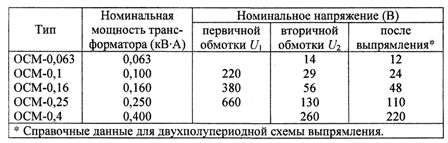

Таблица 2. Технические данные трансформаторов серии ОСМ для питания выпрямителей цепей управления

Технические данные трансформаторов серии ОСМ для питания выпрямителей цепей управления

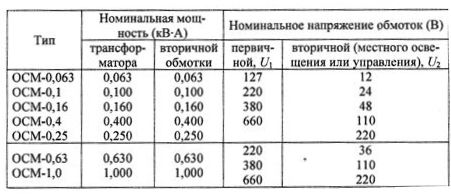

Таблица 3. Технические данные трансформаторов серии ОСМ для питания цепей местного освещения или цепей управления

Технические данные трансформаторов серии ОСМ для питания цепей местного освещения или цепей управления

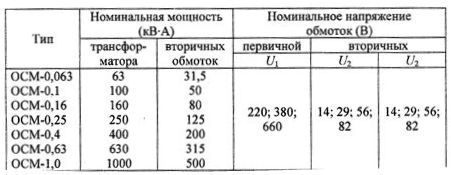

Таблица 4. Технические данные трансформаторов серии ОСМ для работы в цепях динамического торможения

Технические данные трансформаторов серии ОСМ для работы в цепях динамического торможения

Выбор трансформаторов управления

Особенность расчета трансформаторов управления - необходимость учета пикового характера нагрузки, так как при включении магнитных пускателей, контакторов, электромагнитов их катушки потребляют ток во много раз больший номинального. Это приводит к понижению напряжения в цепи, которое не должно быть ниже 85% от номинального напряжения сети Uн.с.

При выборе трансформатора управления исходят из следующих условий:

1) Номинальная мощность трансформатора Sн (В-А) в продолжительном режиме должна быть не меньше суммарной мощности потребляемой аппаратами при их одновременном включенном (рабочем) состоянии:


2) Падение напряжения в трансформаторе, вызванное нагрузкой работающих dUр и включаемых dUв электроприемников, должно быть не ниже допустимого dUт = dUр + dUв

Допускается отклонение напряжения питания трансформатора в пределах (0,85-1,1) Uн.с, В итоге можно принять dUт < 0,15 Uн.с

Для практического расчета удобно пользоваться следующей формулой для определения мощности трансформаторов управления, исходя из допустимого снижения dUт:

- где ек - падение напряжения в катушке (можно принять ек - 15% Uн.с, cosφр - коэффициент мощности работающих электроприемников (обычно cosφр = 0,2 - 0,4); cosφв - коэффициент мощности включаемых электроприемников (обычно cosφв = 0,6 - 0,8).

Мощность трансформатора для цепей управления можно также определить по следующей формуле:

где m – наибольшее число одновременно включенных аппаратов, Ру – мощность, потребляемая каждым отдельным аппаратом во включенном состоянии (берется из каталога), n – число одновременно включаемых аппаратов при наибольшем числе включенных; Рв – мощность, потребляемая каждым аппаратом при включении – пусковая мощность (берется из каталога – не учитываются лампочки и аппараты постоянного тока, так как они не имеют пускового тока).

Номинальная мощность трансформатора выбирается по большей из величин, полученных при расчете. Этот расчет позволяет определить тип трансформатора по табл. 1-4.

Понижающие трансформаторы для питания цепей управления и сигнализации




Статьи близкие по теме:
  • Измерительные трансформаторы тока и напряжения - технические характеристики
  • Трансформатор ОСМ - назначение, устройство, характеристики
  • Трансформаторы: назначение, классификация, номинальные данные трансформатор ...
  • Защита цепей управления и сигнализации от коротких замыканий
  • Как определить расчетную мощность осветительных установок, коэффициент спро ...
