Провода и изоляция в электродвигателях

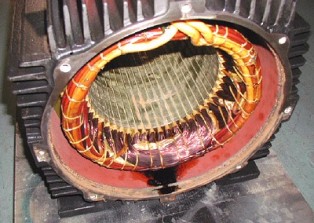

Провода и изоляция в электродвигателяхНазначение изоляции обмоточных проводов - предупреждение междувитковых замыканий. В асинхронных двигателях низкого напряжения междувитковое напряжение обычно составляет несколько вольт. Однако при включениях и выключениях возникают кратковременные импульсы напряжения, поэтому изоляция должна иметь большой запас электрической прочности. Появление ослабления в одной точке может вызвать электрический пробой и повреждение всей обмотки. Пробивное напряжение изоляции обмоточных. проводов должно составлять несколько сот вольт.

Обмоточные провода обычно изготавливают с волокнистой, эмальволокнистой и эмалевой изоляцией.

Провода и изоляция в электродвигателяхВолокнистые материалы на основе целлюлозы обладают значительной пористостью и высокой гигроскопичностью. Для повышения электрической прочности и влагостойкости волокнистую изоляцию пропитывают специальным лаком. Однако пропитка не предохраняет от увлажнения, а лишь снижает скорость поглощения влаги. Из-за этих недостатков провода с волокнистой и эмальволокнистой изоляцией в настоящее время почти не применяют для обмоток электрических машин.

Провода, применяемые для изготовления обмоток электродвигателей

Основные типы проводов с эмалевой изоляцией, применяемые для изготовления обмоток различных электродвигателей и электрических аппаратов, - поливинилацеталевые провода ПЭВ и провода повышенной нагревостойкости ПЭТВ на полиэфирных лаках. Достоинство этих проводов заключается в небольшой толщине их изоляции, что позволяет увеличить заполнение пазов электродвигателя. Для обмоток асинхронных двигателей мощностью до 100 кВт в основном применяют провода ПЭТВ.

Токоведущие части также должны быть изолированы от других металлических деталей электродвиагателя. Прежде всего необходима надежная изоляция проводов, уложенных в пазах статора и ротора. Для этой цели используют лакоткани и стеклоткани, представляющие собой ткани на основе хлопчатобумажных, шелковых, капроновых и стеклянных волокон, пропитанных лаком. Пропитка повышает механическую прочность и улучшает изоляционные свойства лакотканей.

В период эксплуатации изоляция подвергается воздействию различных факторов, влияющих на ее характеристики. Главными из них следует считать нагрев, увлажнение, механические усилия и химически активные вещества в окружающей среде. Рассмотрим влияние каждого из этих факторов.

Как нагрев влияет на свойства изоляции электродвигателей

Протекание тока по проводнику сопровождается выделением тепла, которое нагревает электрическую машину. Другие источники тепла - потери в стали статора и ротора, вызываемые действием переменного магнитного поля, а также механические потери на трение в подшипниках.

В целом около 10 - 15% всей потребляемой из сети электрической энергии так или иначе преобразуется в тепло, создавая превышение температуры обмоток двигателя над окружающей средой. При увеличении нагрузки на валу электродвигателя ток в обмотках возрастает. Известно, что количество тепла, выделяемого в проводниках, пропорционально квадрату тока, поэтому перегрузка двигателя приводит к росту температуры обмоток. Как это действует на изоляцию?

Перегрев изменяет структуру изоляции и резко ухудшает ее свойства. Этот процесс называется старением. Изоляция становится хрупкой, ее электрическая прочность резко понижается. На поверхности возникают микротрещины, в которые проникает влага и грязь. В дальнейшем происходит пробой и выгорание части обмоток. При увеличении температуры обмоток срок службы изоляции резко снижается.

Классификация электроизоляционных материалов по нагревостойкости

Электроизоляционные материалы, применяемые в электрических машинах и аппаратах, по их нагревостойкости подразделяют на семь классов. Из них в асинхронных короткозамкнутых электродвигателях мощностью до 100 кВт применяют пять.

Непропитанные волокнистые материалы из целлюлозы, шелка и хлопчатобумажные относят к классу Y (допустимая температура 90°С), пропитанные волокнистые материалы из целлюлозы, шелка и хлопчатобумажные с изоляцией проводов на основе масляных и полиамидных лаков — к классу А (допустимая температура 105°С), синтетические органические пленки с изоляцией проводов на основе поливинилацетатных, эпоксидных, полиэфирных смол — к классу Е (допустимая температура 120°С), материалы на основе слюды, асбеста и стекловолокна, применяемые с органическими связующими и пропитывающими составами, эмали повышенной нагревостойкости — к классу В (допустимая температура 130°С), материалы на основе слюды, асбеста и стекловолокна, применяемые в сочетании с неорганическими связующими и пропитывающими составами, а также соответствующие данному классу другие материалы — к классу F (допустимая температура 155°С).

Электродвигатели проектируют с учетом того, чтобы при номинальной мощности температура обмоток не превышала допустимое значение. Обычно имеется небольшой запас по нагреву. Поэтому номинальному току соответствует нагрев несколько ниже предельной нормы. Температуру окружающей среды при расчетах принимают равной 40°С. Если электрический двигатель работает в таких условиях, когда температура всегда заведомо ниже 40°С, его можно перегрузить. Величину перегрузки можно подсчитать с учетом температуры окружающей среды и тепловых свойств двигателя. Так можно поступать только в том случае, если нагрузка электродвигателя строго контролируется и можно быть уверенным, что она не превысит расчетного значения.

Как влага влияет на свойства изоляции электродвигателей

Другим фактором, от которого существенно зависит срок службы изоляции, является действие влаги. При повышенной влажности воздуха на поверхности изоляционного материала образуется пленка влаги. Поверхностное сопротивление изоляции при этом резко понижается. Образованию пленки воды в большой мере способствуют местные загрязнения. Через трещины и поры влага проникает внутрь изоляции, снижая ее электрическое сопротивление.

Провода с волокнистой изоляцией, как правило, невлагостойки. Их стойкость к действию влаги повышается путем пропитки лаками. Эмальволокнистая и эмалевая изоляции более стойки к действию влаги.

Следует отметить, что скорость увлажнения существенно зависит от температуры окружающей среды. При одинаковой относительной влажности, но при более высокой температуре изоляция увлажняется в несколько раз быстрее.

Как мехнические усилия влияют на свойства изоляции электродвигателей

Механические усилия в обмотках возникают при неодинаковых тепловых расширениях отдельных частей машины, вибрации корпуса, при пусках двигателя. Обычно магнитопровод нагревается меньше, чем медь обмотки, их коэффициенты расширения различны. В результате медь при рабочем токе удлиняется больше на десятые доли миллиметра, чем сталь. Это создает механические усилия внутри паза машины и перемещение проводов, что вызывает истирание изоляции и образование дополнительных зазоров, в которые проникает влага и пыль.

Пусковые токи, в 6 - 7 раз превышающие номинальные, создают электродинамические усилия, пропорциональные квадрату тока. Эти усилия действуют на обмотку, вызывая деформацию и смещение отдельных ее частей. Вибрация корпуса также вызывает механические усилия, снижающие прочность изоляции.

Стендовые испытания двигателей показали, что при повышенных виброускорениях дефектность изоляции обмоток может повыситься в 2,5 - 3 раза. Вибрация также может быть причиной ускоренного износа подшипников. Колебания двигателя могут возникать из-за несоосности валов, неравномерности нагрузки -, неодинаковости воздушного зазора между статором и ротором и несимметрии напряжений.

Влияние пыли и химически активных сред на свойства изоляции электродвигателей

Износу изоляции также способствует пыль, содержащаяся в воздухе. Твердые частицы пыли разрушают поверхность и, оседая, загрязняют ее, чем также снижают электрическую прочность. В воздухе производственных помещений присутствуют примеси химически активных веществ (углекислый газ, сероводород, аммиак и др.). В химически агрессивных средах изоляция быстро теряет свои изоляционные свойства и разрушается. Оба этих фактора, дополняя друг друга, сильно ускоряют процесс разрушения изоляции. Для повышения химостойкости обмоток электродвигателей применяют специальные пропиточные лаки.

Комплексное воздействие всех факторов на обмотки электродвигателей

Обмотка двигателя часто испытывает на себе одновременное действие нагрева, увлажнения, химических компонентов и механического воздействия. В зависимости от характера нагрузки двигателя, условий окружающей среды и длительности работы действие этих факторов может быть различным. В машинах, работающих с переменной нагрузкой, преобладающее действие может оказать нагрев. В электроустановках, работающих в животноводческих помещениях, наиболее опасным для двигателя оказывается действие повышенной влажности в сочетании с парами аммиака.

Можно представить возможность конструирования такого двигателя, который мог бы противостоять всем этим неблагоприятным факторам. Однако такой двигатель, по-видимому, был бы слишком дорогим, так как потребовалось бы усиление изоляции, значительное улучшение ее качества и создание большого запаса прочности.

Поступают иначе. Для обеспечения надежной работы двигателя применяют систему мероприятий, обеспечивающих нормативный срок службы. Прежде всего за счет применения более качественных материалов улучшают технические характеристики двигателя и его способность противостоять действию разрушающих изоляцию факторов. Совершенствуют средства защиты двигателей. И, наконец, обеспечивают техническое обслуживание для своевременного устранения неисправностей, которые в дальнейшем могут привести к авариям.
