Способы контроля нагрева электрооборудования в процессе эксплуатации



Для контроля нагрева электрооборудования применяют четыре метода измерений: метод термометра, метод сопротивления, метод термопары и метод инфракрасного излучения.

Контроль нагрева электрооборудования по методу термометра

Метод термометра применяют для измерения температуры доступных поверхностей. Используют ртутные, спиртовые и толуоловые стеклянные термометры, погружаемые в специальные гильзы, герметически встроенные в крышки и кожухи оборудования.

Ртутные термометры обладают более высокой точностью, но применять их в условиях действия электромагнитных полей не рекомендуется ввиду высокой погрешности, вносимой дополнительным нагревом ртути вихревыми токами.

При необходимости передачи измерительного сигнала на расстояние нескольких метров (например, от теплообменника в крышке трансформатора до уровня 2...3 м от земли) используют термометры манометрического типа, например термосигнализаторы ТСМ-10.

Термосигнализатор ТСМ-10 состоит из термобаллона и полой трубки, соединяющей баллон с пружиной показывающей части прибора.

Термосигнализатор заполнен жидким метилом и его парами. При изменении измеряемой температуры изменяется давление паров хлористого метила, который передается стрелке прибора. Достоинство манометричес­ких приборов заключается в их вибрационной устойчивости.

Контроль нагрева электрооборудования по методу сопротивления

Метод сопротивления основан на учете изменения величины сопротивления металлического проводника от его температуры. Для мощных трансформаторов и синхронных компенсаторов применяют термометры с указателем манометрического типа. Схема включения дистанционного электротермометра показаны на рисунке.

В зависимости от температуры жидкость, заполняющая измерительный щуп электротермометра, воздействует через соединительную капиллярную трубку и систему рычагов на стрелку указателя.

Дистанционный электротермометр манометрического типа: 1 и 2 — сигнальные контакты; 3 — реле

В дистанционном электротермометре стрелки указателя имеют контакты 1 и 2 для сигнализации температуры, заданной установкой. При замыкании контактов срабатывает соответствующее реле 3 в схеме сигнализации.

Для измерения температуры в отдельных точках синхронных компенсаторов (в пазах для измерения стали, между стержнями обмоток для измерения температуры обмоток и других точках) устанавливаются терморезисторы. Сопротивление резисторов зависит от температуры нагрева в точках измерения.

Терморезисторы изготовляют из платиновой или медной проволоки, их сопротивления калиброваны при определенных температурах (при температуре О °С для платины сопротивление равно 46 Ом, для меди — 53 Ом; при температуре 100 °С для платины — 64 Ом, для меди — 75,5 Ом соответственно).

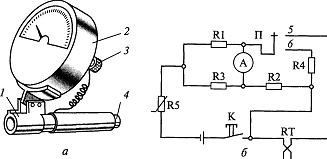

Схема измерения температур с помощью терморезистора
Схема измерения температур с помощью терморезистора

Такой терморезистор R4 включается в плечо моста, собранного из резисторов. В одну из диагоналей моста включается источник питания, в другую — измерительный прибор. Резисторы R1... R4 в плечах моста подбираются таким образом, что при номинальной температуре мост находится в равновесии и ток в цепи прибора отсутствует.

При отклонении температуры в любую сторону от номинальной изменяется сопротивление терморезистора R4, нарушается баланс моста и стрелка прибора отклоняется, показывая температуру измеряемой точки. На этом же принципе основан переносной прибор. Перед измерением стрелка прибора должна находиться в нулевом положении.

Для этого кнопкой К подается питание, переключатель П устанавливается в положение 5 и переменным резистором R5 стрелку прибора устанавлива­ют на нуль. Затем переключатель П переводится в положение 6 (измерение). Измерение температуры контактов производится прикосновением головки датчика к поверхности контакта и нажатием штанги на головку электротермометра (при нажатии замыкается кнопка К и питание подается в схему). Через 20... 30 с измеренное значение температуры контакта считывается со шкалы прибора.

Использование термометров сопротивления для измерения температуры нагрева электрооборудования

Средством дистанционного измерения температуры обмотки и стали статора генераторов, синхронных компенсаторов, температуры охлаждающего воздуха, водорода являются термометры сопротивления, в которых также использована зависимость величины сопротивления проводника от температуры.

Конструкции термометров сопротивления разнообразны. В большинстве случаев — это бифилярно намотанная на плоский изоляционный каркас тонкая медная проволока, имеющая входное сопротивление 53 Ом при температуре 0 °С. В качестве измерительной части, работающей в совокупности с термометрами сопротивления, применяют автоматические электронные мосты и логомеры, снабженные температурной шкалой.

Установку термометров сопротивления в статор машины выполняют при ее изготовлении на заводе. Медные термометры сопротивления укладывают между стержнями обмотки и на дно паза.

Контроль нагрева электрооборудования по методу сопротивления
Контроль нагрева электрооборудования по методу термопары

Метод термопары основан на использовании термоэлектрического эффекта, т. е. зависимости ЭДС в цепи от температуры точек соединения двух разнородных проводников, например: медь - константан, хромель - копель и др.

Если измеряемая температура не превышает 100... 120°С, то между термоЭДС и разностью температур нагретых и холодных концов термопары существует пропорциональная зависимость.

Термопары присоединяют к измерительным приборам компенсационного типа, потенциометрам постоянного тока и автомати­ческим потенциометрам, которые предварительно градуируют. С помощью термопар измеряют температуры конструктивных элементов турбогенераторов, охлаждающего газа, активных частей, например активной стали статора.

Контроль нагрева электрооборудования по методу инфракрасного излучения

За последнее десятилетие существенно изменился подход к методам диагностики электрооборудования и оценке его состояния. Наряду с традиционными методами диагностики, нашли применение современные высокоэффективные способы контроля, обеспечивающие выявление дефектов электрооборудования на ранней стадии их развития. Существенно расширилась область контроля маслонаполненного оборудования под рабочим напряжением, разработаны методы и браковочные нормативы при оценке состояния оборудования по составу газов, растворенных в масле, осуществляется углубленный анализ трансформаторного масла, что позволяет судить о состоянии бумажной изоляции обмоток силовых трансформаторов, получило широкое распространение термографическое обследование электроустановок и т.п.

Метод инфракрасного излучения положен в основу приборов, работающих с использованием фиксации инфракрасного излучения, испускаемого нагретыми поверхностями. В энергетике получили применение как тепловизоры (термовизоры), так и радиационные пирометры. Тепловизоры обеспечивают возможность получения картины теплового поля исследуемого объекта и его температурного анализа. С помощью радиационного пирометра определяется только температура объекта контроля.

Очень часто тепловизор используется совместно с пирометром. Вначале с помощью тепловизора выявляют объекты с повышенным нагревом, а затем, используя пирометр, определяют его температуру. Поэтому точность измерения температуры определяется прежде всего параметрами применяемого пирометра.

Производство пирометров различного конструктивного исполнения и назначения освоено многими предприятиями России. По техническим параметрам отечественные пирометры не уступают лучшим зарубежным образцам. Выбор при закупке типа пирометра зависит прежде всего от возможной области его применения и связанных с этим факторах.
ИК-диагностика должна проводиться приборами, обеспечивающими достаточную эффективность в определении дефекта на работающем оборудовании.
