Принципы автоматического управления технологическими процессами



Современные промышленные предприятия невозможно представить без комплексных систем автоматического управления технологическими процессами.

Если несколько десятилетий назад контроль параметров производства осуществлялся преимущественно вручную, то сегодня эту функцию выполняют интеллектуальные автоматизированные системы, объединяющие прецизионные датчики, мощные вычислительные модули и надежные исполнительные механизмы.

Переход от ручного управления к автоматизированному стал возможным благодаря развитию микропроцессорной техники, совершенствованию алгоритмов управления и появлению новых методов обработки данных в реальном времени.

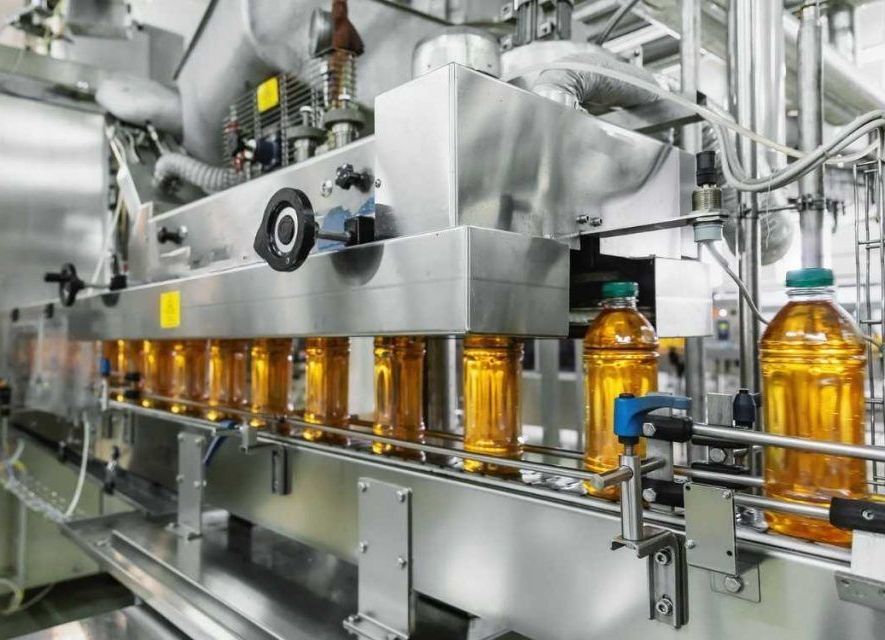

Автоматическое управление технологическим процессом

Ключевые принципы автоматизации технологических процессов

1) Логическое управление

Логическое управление нашло широкое применение в сложных производственных линиях, где требуется четкая координация работы множества агрегатов и механизмов.

Этот принцип основан на построении сложных алгоритмов принятия решений, учитывающих текущее состояние всех элементов технологической цепи. Особое значение имеет реализация систем блокировки, которые предотвращают возникновение аварийных ситуаций при нарушении последовательности операций или выходе параметров за допустимые пределы.

Логическое управление применяется в тех случаях, когда необходимы последовательность операций, переключения и остановка механизмов, а также предотвращение нештатных ситуаций.

В таких системах широко используются релейные схемы, программируемые логические контроллеры и другие устройства, обеспечивающие автоматическую смену режимов работы оборудования в зависимости от состояния технологического процесса и предшествующих событий.

Принцип логического управления позволяет реализовать автоматическую защиту оборудования и технологических процессов, исключая возможность ошибочных действий оператора и обеспечивая надежную работу всей производственной линии. Например, при нарушении нормальной работы одного из агрегатов система автоматически блокирует запуск последующих механизмов, предотвращая развитие аварийной ситуации.

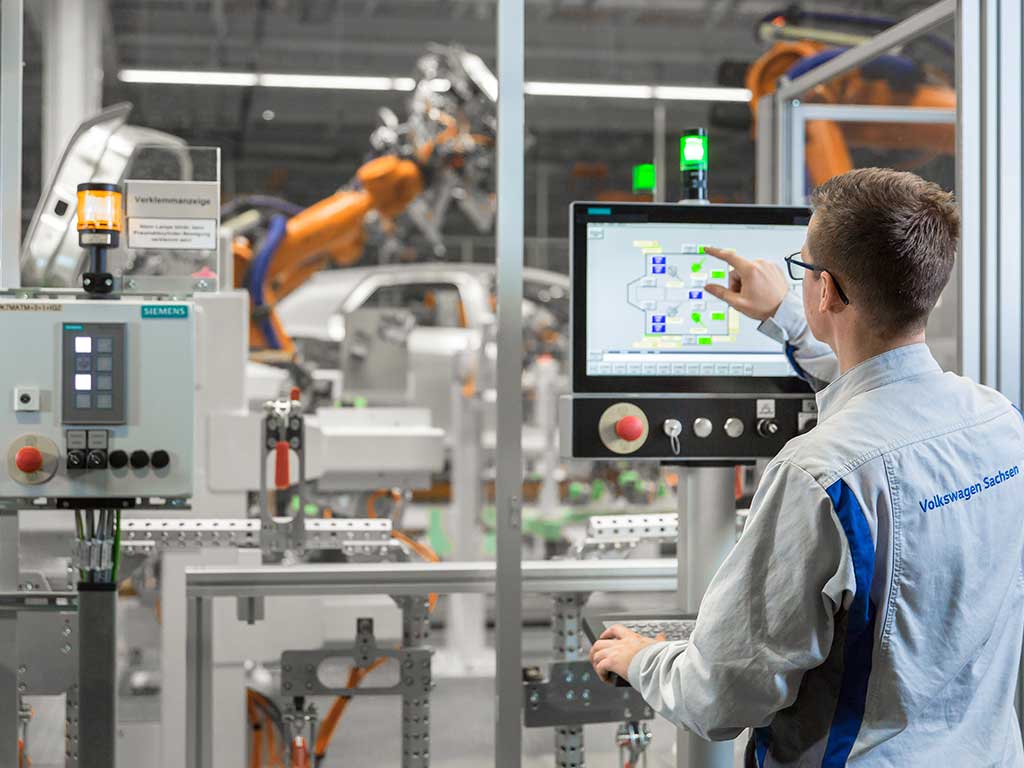

Автоматизированный конвейер

2) Программное управление

Программное управление позволяет реализовывать сложные нелинейные законы изменения управляющих воздействий во времени.

В отличие от простых систем стабилизации, программные регуляторы могут адаптироваться к изменяющимся условиям работы, подстраивая алгоритм управления под текущие требования технологического процесса.

В автоматизации технологических процессов программное управление применяется, например, для управления поточными линиями, транспортировкой материалов, последовательным запуском и остановкой оборудования, а также в случаях, когда необходима строгая последовательность выполнения операций и защита оборудования от нештатных ситуаций.

В подобных системах изменение параметров процесса или состояния оборудования происходит в соответствии с заранее заданной программой, которая может быть скорректирована в зависимости от внешних и внутренних факторов.

Программное управление особенно эффективно, когда требуется строгая временная или событийная логика выполнения операций.

Например, в автоматизированных линиях управления последовательность и параметры технологических операций изменяются согласно заранее установленной программе. Это обеспечивает высокую гибкость производственного процесса и возможность его быстрой переналадки под выпуск новой продукции или изменение технологических требований.

Программное управление, в отличие от логического, ориентировано на реализацию сложных, зачастую нелинейных, законов изменения управляющих воздействий во времени. В таких системах все изменения состояния оборудования или параметров процесса происходят в соответствии с заранее заданной программой, которая может быть скорректирована в зависимости от внешних и внутренних факторов.

Основное отличе логического и программного управлеия заключается в том, что логическое управление работает с дискретными состояниями и событиями, обеспечивая жёсткую последовательность операций и защиту от нештатных ситуаций, тогда как программное управление реализует более сложные, гибкие и адаптивные алгоритмы, позволяющие изменять ход технологического процесса в зависимости от программы и условий работы.

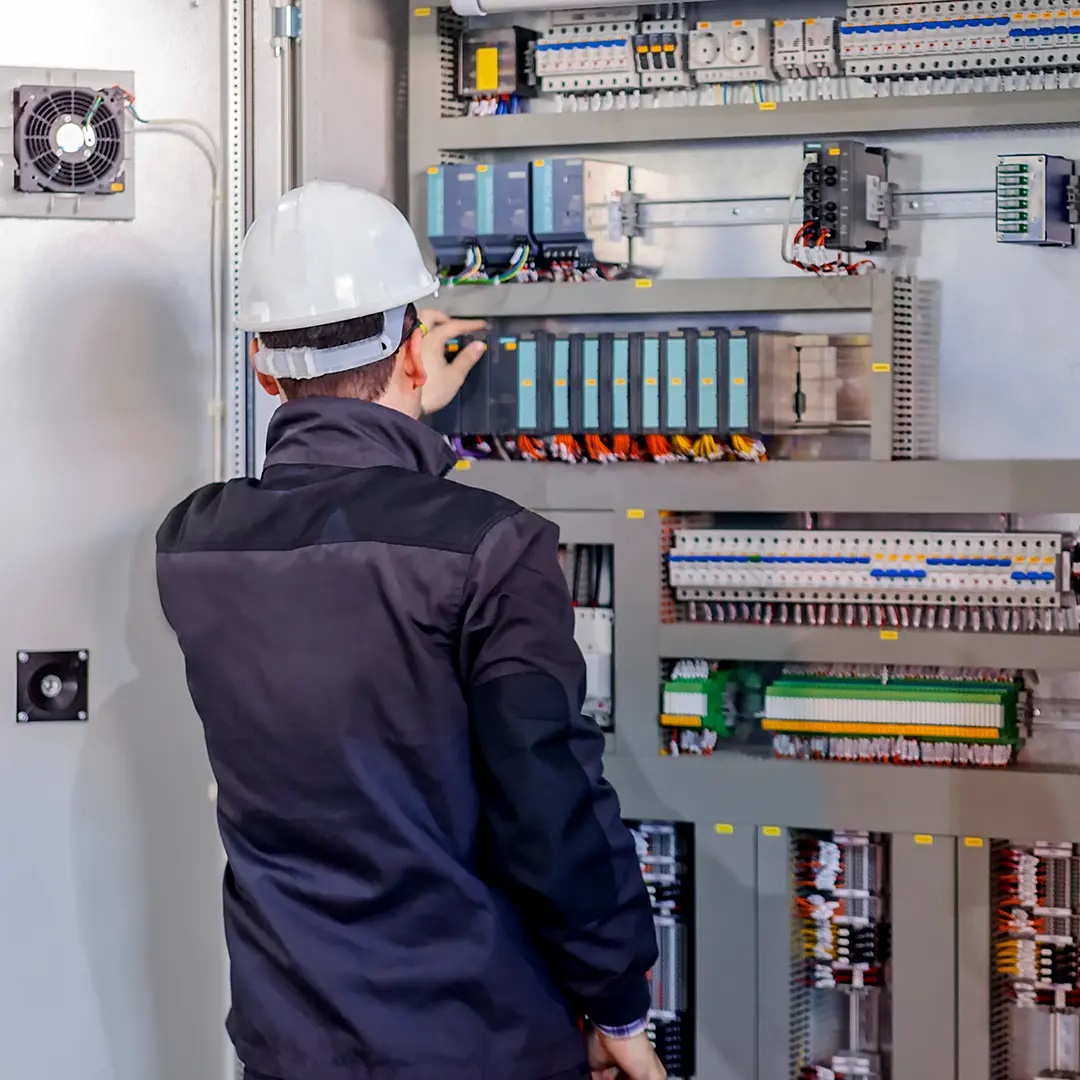

Шкаф управления и уонтроля

3) Регулирование по отклонению

Регулирование по отклонению остаётся фундаментальным и наиболее широко применяемым принципом автоматического управления в промышленности, особенно в тех случаях, когда требуется высокая точность поддержания технологических параметров на заданном уровне.

Этот подход лежит в основе большинства современных систем автоматизации, поскольку именно он обеспечивает непрерывный контроль за состоянием объекта и позволяет оперативно компенсировать любые отклонения от заданных значений.

Суть регулирования по отклонению заключается в постоянном сравнении фактического значения контролируемой величины, например температуры, давления, расхода или уровня, с её уставкой — то есть с тем значением, которое требуется поддерживать для нормального функционирования технологического процесса.

Как только возникает отклонение, система автоматически формирует управляющее воздействие, направленное на возвращение параметра к требуемому значению. Благодаря этому процесс управления становится динамичным и адаптивным: система не только фиксирует факт отклонения, но и мгновенно реагирует на него, изменяя работу исполнительных механизмов — клапанов, насосов, нагревателей и других устройств.

Особое значение регулирование по отклонению приобретает в условиях действия внешних и внутренних возмущений, которые могут быть вызваны изменением свойств сырья, колебаниями температуры окружающей среды, нестабильностью энергоснабжения или другими факторами.

В таких ситуациях только системы с обратной связью способны обеспечить устойчивую и надёжную работу оборудования, поскольку управляющее воздействие всегда формируется на основании анализа разницы между фактическим и требуемым состоянием объекта управления. Это позволяет минимизировать влияние случайных и систематических помех, поддерживать технологический процесс в оптимальных условиях и предотвращать выход параметров за допустимые пределы.

В современных автоматизированных комплексах регулирование по отклонению реализуется с помощью различных типов регуляторов — позиционных, пропорциональных, интегральных, дифференциальных и их комбинаций (например, ПИД-регуляторов). Такие регуляторы способны не только устранять отклонения, но и учитывать динамику процесса, его инерционность и запаздывания, что особенно важно для сложных и быстро меняющихся технологических объектов.

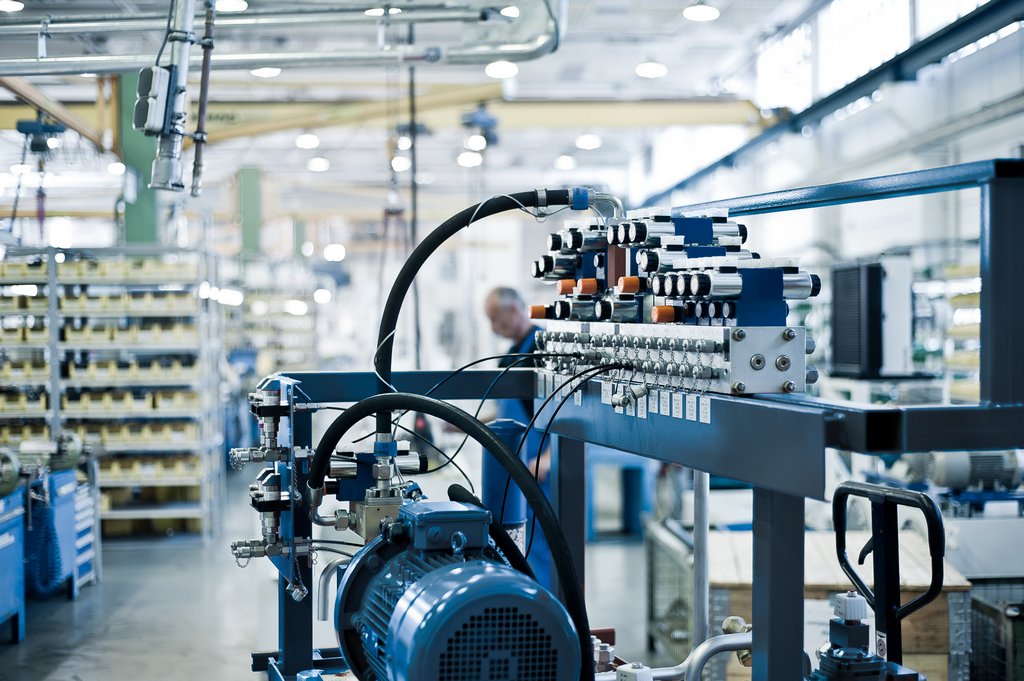

Автоматизация насосной установки

4) Регулирование по возмущению

В современных условиях автоматизации технологических процессов особую актуальность приобретают системы управления, способные эффективно работать при наличии значительных и быстро меняющихся внешних воздействий.

Традиционные методы регулирования, основанные на принципах обратной связи, зачастую не позволяют своевременно и адекватно реагировать на такие воздействия, поскольку управляющее воздействие формируется только после того, как параметр процесса уже отклонился от заданного значения.

Для решения этой проблемы современные автоматизированные системы управления внедряют методы, основанные на использовании сложных математических моделей и прогнозировании поведения объекта управления.

Такие модели учитывают не только текущие значения технологических параметров, но и динамику их изменения под влиянием различных внешних и внутренних факторов, включая колебания сырья, изменения температуры окружающей среды, нестабильность энергоснабжения и другие возмущающие воздействия.

Благодаря интеграции методов математического моделирования и анализа больших массивов данных, системы управления могут осуществлять упреждающие (прогнозирующие) управляющие воздействия. Это означает, что система не просто реагирует на уже произошедшие отклонения, а заранее оценивает вероятность их возникновения и корректирует работу оборудования до того, как параметры выйдут за пределы допустимых значений.

Применение таких подходов позволяет:

  • Существенно повысить устойчивость технологического процесса к внешним и внутренним возмущениям;

  • Снизить количество аварийных ситуаций и внеплановых остановок оборудования;

  • Повысить качество выпускаемой продукции за счёт стабилизации ключевых параметров;

  • Оптимизировать расход ресурсов и энергозатраты.

Внедрение упреждающих систем управления особенно важно для сложных и ответственных производств, где даже незначительные отклонения могут привести к серьёзным последствиям. В таких случаях использование интеллектуальных алгоритмов и цифровых двойников технологических процессов становится неотъемлемой частью современной автоматизации, обеспечивая высокий уровень надёжности и эффективности управления.

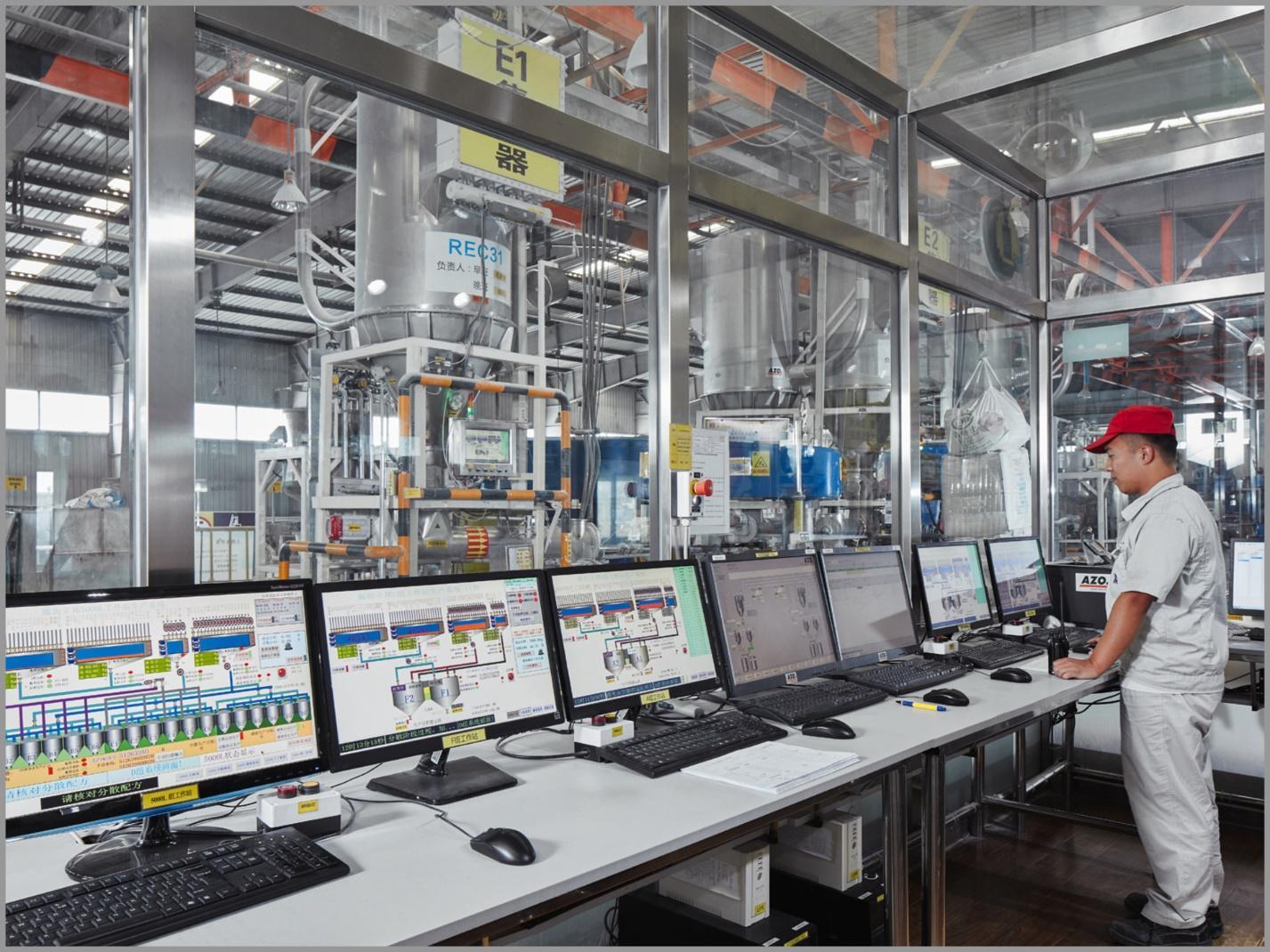

Автоматизированный производственный цех

5) Комбинированное регулирование

Комбинированное управление представляет собой современный подход, который объединяет достоинства различных методов автоматического регулирования для достижения высокой точности и устойчивости работы системы в самых разнообразных условиях. Такой подход особенно актуален для сложных технологических процессов, где отдельные методы управления оказываются недостаточно эффективными при изменении характеристик объекта или внешних воздействий.

В основе комбинированных систем лежит идея интеграции, например, позиционного и пропорционального регулирования, а также других принципов автоматического управления.

Это позволяет системе гибко реагировать на изменения параметров процесса: при небольших отклонениях используется плавное пропорциональное воздействие, а при резких изменениях или приближении к аварийным границам — быстрое позиционное вмешательство.

Благодаря такому сочетанию удаётся минимизировать как статические ошибки, так и динамические колебания, обеспечивая стабильную работу даже в условиях значительных возмущений и инерционности объекта.

Современные комбинированные системы управления всё чаще используют нейросетевые алгоритмы и методы искусственного интеллекта.

Такие алгоритмы способны в реальном времени анализировать состояние технологического процесса и автоматически выбирать наиболее эффективную стратегию управления.

Нейросети обучаются на больших массивах данных, что позволяет им распознавать сложные закономерности и предсказывать развитие ситуации, обеспечивая упреждающее и адаптивное регулирование. Это особенно важно для производств с переменными режимами работы, где заранее предсказать все возможные сценарии невозможно.

Особое внимание в развитии комбинированных систем уделяется созданию гибридных решений, которые способны автоматически переключаться между различными режимами работы в зависимости от изменения внешних условий или состояния объекта.

Например, при стабильных условиях система может работать в энергосберегающем режиме с минимальным вмешательством, а при появлении возмущений — переходить к более активной и жёсткой схеме регулирования.

Такой подход обеспечивает не только высокую точность и надёжность, но и оптимальное использование ресурсов, а также минимизацию износа оборудования.

В результате комбинированные и гибридные системы становятся ключевым инструментом для построения интеллектуальных автоматизированных комплексов, способных эффективно функционировать в условиях неопределённости, высокой динамичности и жёстких требований к качеству управления.

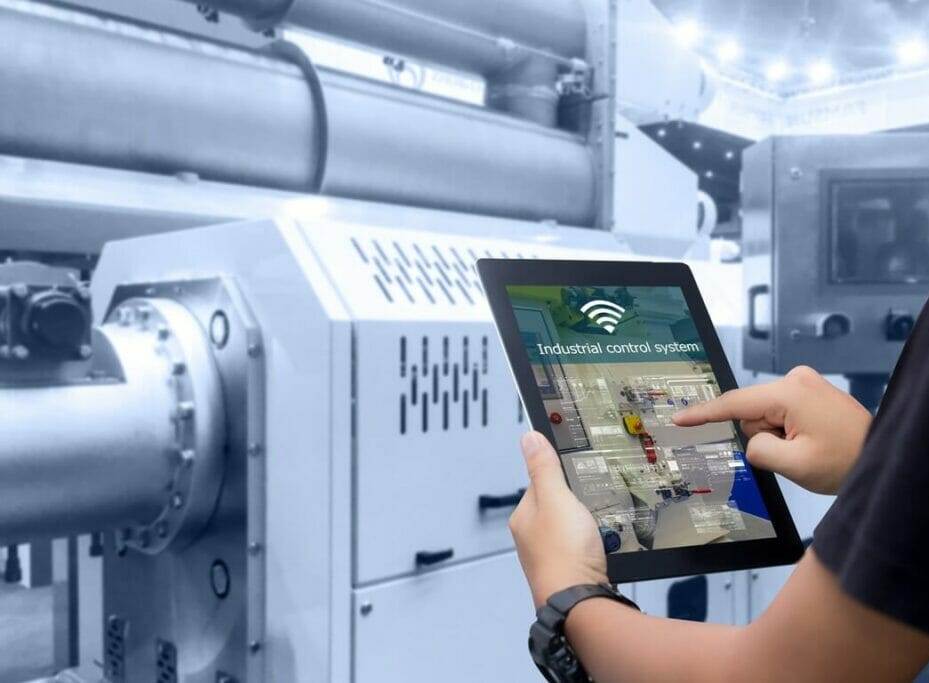

Местное дистанционное управление

Типы систем управления технологическими процессами

1) Местное управление

Местное управление продолжает играть ключевую роль на критически важных участках производства, где требуется непосредственное участие оператора в процессе принятия решений и реагирования на нештатные ситуации.

Несмотря на широкое распространение дистанционных и централизованных систем, именно местные системы управления часто становятся последней линией защиты оборудования и технологических процессов от аварийных событий, поскольку позволяют оперативно вмешаться при возникновении сложных или нестандартных ситуаций, которые не всегда могут быть полностью учтены автоматикой.

Современные местные системы управления значительно эволюционировали по сравнению с традиционными решениями. Они оснащаются интеллектуальными интерфейсами, которые предоставляют оператору всю необходимую информацию о состоянии технологического процесса в максимально удобной и наглядной форме.

На экранах отображаются не только текущие значения ключевых параметров, но и их динамика, прогнозируемые тенденции, а также предупреждения о возможных отклонениях от нормы. Благодаря этому оператор может быстро оценить ситуацию и принять обоснованное решение, минимизируя риск ошибок и задержек.

Особое внимание при проектировании современных местных систем управления уделяется эргономике рабочих мест. Используются интуитивно понятные панели управления, сенсорные экраны, визуальные и звуковые оповещения, что снижает утомляемость персонала и повышает эффективность его работы.

Системы визуализации технологических параметров разрабатываются с учетом принципов человеко-машинного взаимодействия, что обеспечивает быстрое восприятие информации и простоту управления даже в стрессовых условиях.

2) Дистанционное управление

В последние годы дистанционное управление технологическими процессами получило широкое распространение благодаря стремительному развитию беспроводных технологий и систем промышленного интернета вещей (IIoT).

Эти инновации позволяют не только собирать и передавать данные с удалённых объектов в режиме реального времени, но и организовывать эффективное управление сложными производственными комплексами, находящимися на значительном расстоянии друг от друга.

Современные системы дистанционного мониторинга и управления активно используют облачные технологии для хранения, обработки и анализа больших объёмов информации.

Благодаря этому операторы и специалисты могут получать доступ к актуальным данным о состоянии оборудования, технологических параметрах и аварийных событиях из любой точки мира, используя защищённые интерфейсы и мобильные приложения.

Облачные платформы обеспечивают не только высокую скорость обработки информации, но и возможность интеграции с интеллектуальными системами поддержки принятия решений, что позволяет реализовывать автоматическое или полуавтоматическое управление производственными процессами.

Распределённые системы управления, построенные на базе беспроводных сетей и облачных сервисов, позволяют объединять в единую сеть территориально разнесённые производственные объекты, такие как заводы, склады, логистические центры и транспортные узлы.

Это существенно повышает гибкость управления, ускоряет реагирование на изменения состояния оборудования и технологических процессов, а также снижает затраты на обслуживание и эксплуатацию инфраструктуры.

Вместе с тем, широкое распространение беспроводных технологий и интеграция производственных систем с глобальными сетями делают вопросы кибербезопасности особенно актуальными.

Современные решения предусматривают многоуровневую защиту каналов передачи данных, использование криптографических протоколов, а также постоянный мониторинг попыток несанкционированного доступа. Особое внимание уделяется защите облачных платформ, аутентификации пользователей и обеспечению целостности передаваемой информации.

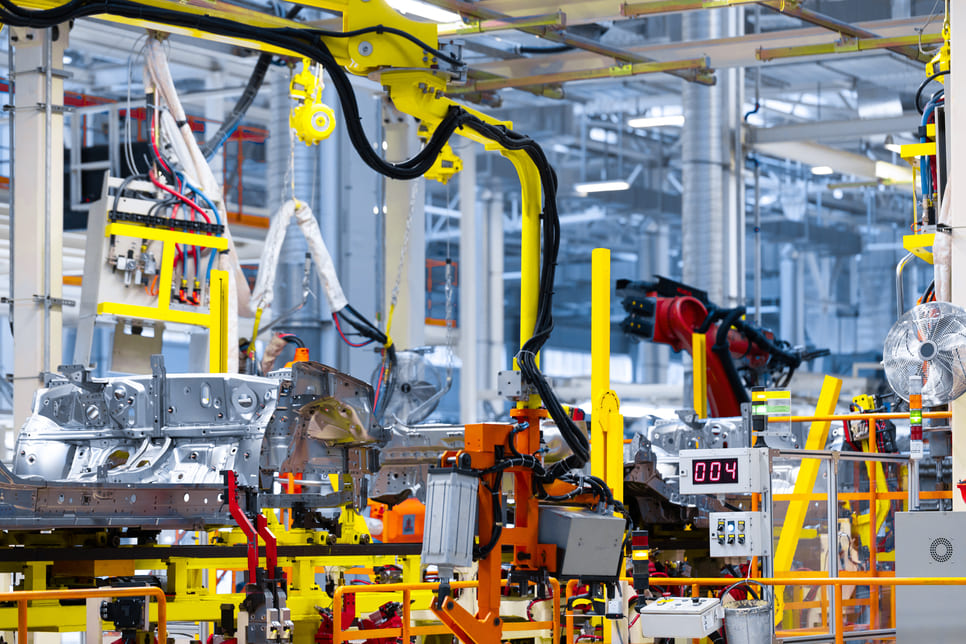

Централизованное управление

3) Централизованное управление

Централизованное управление сегодня рассматривается как высшая ступень развития систем автоматизации, поскольку оно интегрирует все уровни управления технологическими процессами в единую, согласованно функционирующую структуру. Такой подход позволяет не только повысить эффективность и надежность производства, но и создать условия для комплексной оптимизации всех этапов технологической цепочки.

Современные централизованные системы управления базируются на использовании мощных вычислительных комплексов, объединяющих данные от различных датчиков, исполнительных механизмов и локальных контроллеров.

Вся информация поступает на центральный пульт или сервер, где осуществляется ее обработка, визуализация и принятие управляющих решений. Оператор или инженер-технолог получает доступ к полному спектру данных о состоянии оборудования, технологических параметрах, аварийных сигналах и тенденциях развития процесса. Это обеспечивает не только высокий уровень контроля, но и возможность быстрого реагирования на любые нештатные ситуации.

Одним из ключевых трендов в развитии централизованных систем стало внедрение технологий цифровых двойников. Цифровой двойник представляет собой виртуальную модель технологического процесса или всего производственного объекта, которая синхронизируется с реальными данными в режиме реального времени.

Использование цифровых двойников позволяет не только мониторить текущее состояние оборудования и процессов, но и проводить виртуальные эксперименты, тестировать новые режимы работы, оптимизировать параметры управления без риска для реального производства. Это существенно снижает вероятность ошибок, связанных с человеческим фактором, и минимизирует затраты на внедрение инноваций.

Особое значение в современных централизованных системах управления приобретает интеграция с корпоративными информационными системами предприятия. Благодаря такому подходу обеспечивается сквозная автоматизация — от уровня отдельных технологических установок до уровня управления производством в целом и взаимодействия с бизнес-процессами компании.

Интеграция позволяет автоматизировать планирование, учет, анализ эффективности, управление ресурсами и логистикой, а также реализовать концепцию «умного производства» (Smart Manufacturing).

В результате централизованное управление становится не только инструментом обеспечения стабильности и безопасности технологических процессов, но и мощной платформой для цифровой трансформации предприятия, повышения его конкурентоспособности и гибкости в условиях современного рынка.
