Проектирование систем автоматизации представляет собой сложный многоэтапный процесс, требующий комплексного подхода и внимания к деталям.
Даже незначительные на первый взгляд недочеты на стадии проектирования могут привести к серьезным последствиям в процессе эксплуатации - от снижения эффективности работы оборудования до полной остановки производственных линий и возникновения аварийных ситуаций.

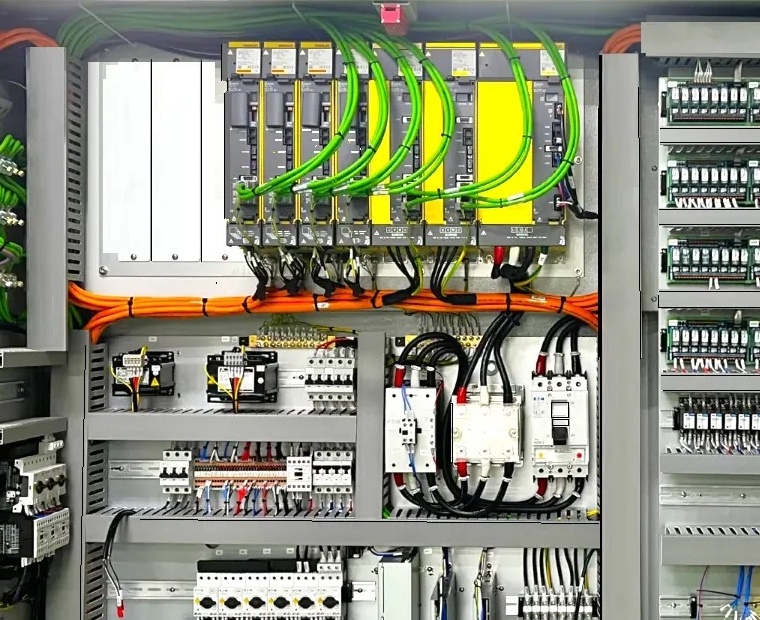

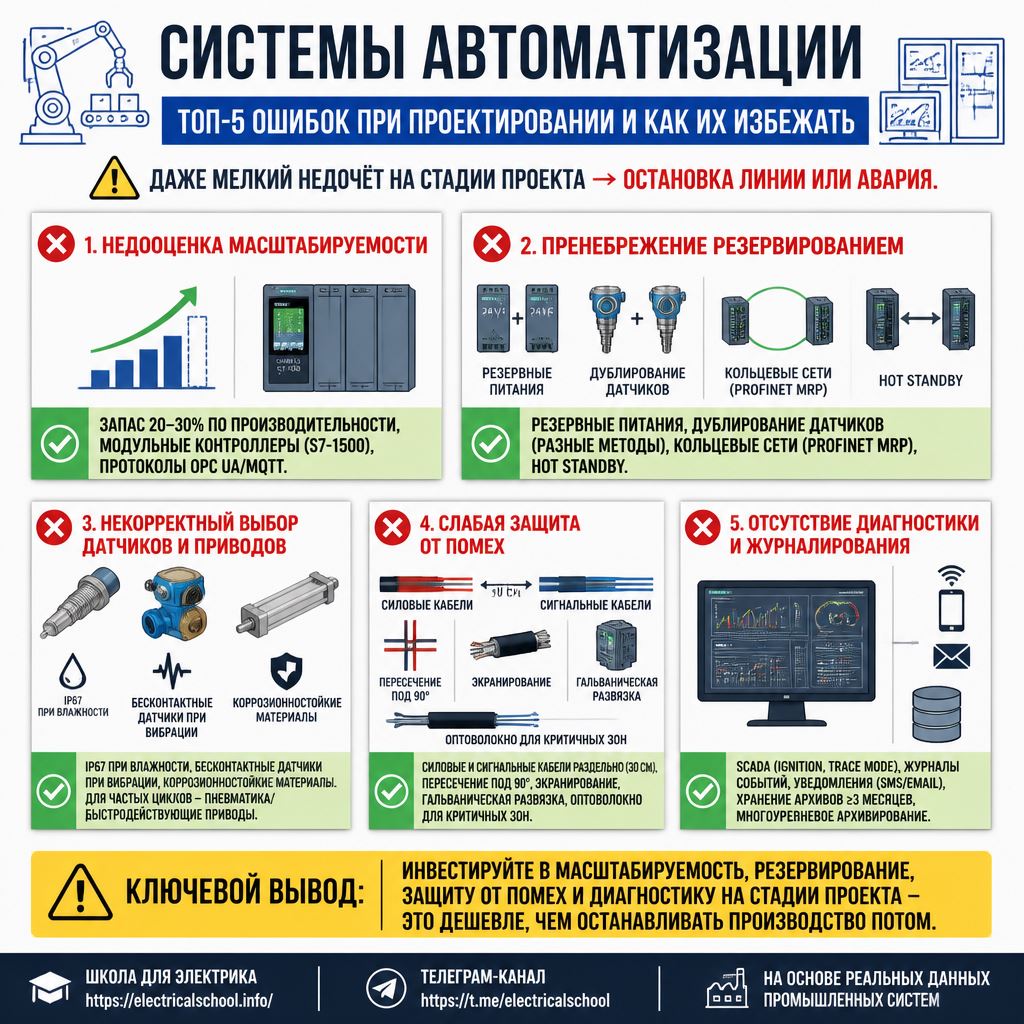

Рассмотрим наиболее распространенные ошибки, с которыми сталкиваются инженеры при разработке систем автоматизации, и подробно разберем методы их предотвращения.
1. Недооценка масштабируемости
Одной из наиболее критичных ошибок при проектировании систем автоматизации является ориентация исключительно на текущие производственные потребности без учета перспектив развития предприятия.
Такой подход приводит к ситуации, когда через год-два эксплуатации система перестает соответствовать возросшим требованиям по производительности, функциональности или количеству контролируемых параметров.
Основными проявлениями этой проблемы становятся недостаточная мощность процессоров контроллеров, нехватка свободных портов ввода-вывода, ограничения по объему памяти для архивирования данных и другие "узкие места", существенно снижающие потенциал системы.
Для предотвращения подобных ситуаций необходимо закладывать в проект значительный запас по ключевым параметрам системы. При выборе контроллеров рекомендуется ориентироваться на модели, чья производительность как минимум на 20-30% превышает текущие расчетные показатели.
Особое внимание следует уделять модульным архитектурам, таким как Siemens S7-1500 или Wago PFC200, которые позволяют постепенно наращивать функциональность системы.
Не менее важным аспектом является использование открытых стандартов связи (OPC UA, MQTT) и протоколов, обеспечивающих простую интеграцию нового оборудования в существующую инфраструктуру.
2. Пренебрежение резервированием
Отсутствие должного уровня резервирования в системах автоматизации является частой причиной серьезных производственных простоев.
Многие проектировщики, стремясь снизить стоимость системы, экономят на дублировании критически важных компонентов, что впоследствии приводит к остановке всего технологического процесса при отказе даже одного элемента. Особенно остро эта проблема проявляется в непрерывных производствах, где даже кратковременный простой означает существенные финансовые потери.
Комплексный подход к резервированию должен включать несколько уровней защиты.
На уровне электропитания необходимо применять специализированные резервированные источники питания, такие как SITOP от Siemens, с автоматическим переключением на резервный ввод.
Критически важные датчики следует дублировать с использованием разных принципов измерения, а для особо ответственных участков - устанавливать тройное резервирование.
Сетевую инфраструктуру рекомендуется строить на основе протоколов с поддержкой кольцевой топологии (PROFINET с MRP).
Для наиболее важных технологических процессов имеет смысл применять контроллеры с функцией горячего резервирования (с технологией Hot Standby), обеспечивающие мгновенный переход на резервный процессор при обнаружении неисправности.
3. Ошибки в выборе датчиков и исполнительных механизмов
Некорректный подбор датчиков и исполнительных устройств является распространенной причиной низкой надежности систем автоматизации.
Часто проектировщики выбирают оборудование исключительно по техническим характеристикам, не учитывая реальные условия эксплуатации. В результате датчики выходят из строя из-за воздействия температуры, влажности, вибрации или агрессивных сред, а исполнительные механизмы не выдерживают требуемого количества рабочих циклов.
При выборе датчиков необходимо тщательно анализировать условия их будущей работы. Для помещений с высокой влажностью следует выбирать модели с повышенной степенью защиты (IP67 и выше).
В зонах с сильной вибрацией предпочтение стоит отдавать бесконтактным датчикам или устройствам с специальными виброустойчивыми корпусами. При работе с агрессивными средами важно учитывать материал чувствительного элемента и корпуса - в таких случаях хорошо зарекомендовали себя датчики E+H с коррозионностойкими покрытиями.
Выбор исполнительных механизмов требует не менее тщательного подхода.
Необходимо учитывать не только статические параметры (усилие, скорость срабатывания), но и динамические характеристики - частоту включений, продолжительность работы, инерционность системы. Например, для клапанов, срабатывающих несколько тысяч раз в сутки, обычные соленоидные решения не подходят - здесь требуются пневматические приводы с сервоуправлением или специализированные быстродействующие электроприводы.
4. Слабая защита от помех и наводок
Проблемы с электромагнитной совместимостью являются типичной головной болью для многих систем автоматизации. Ложные срабатывания, нестабильные показания аналоговых датчиков, самопроизвольные перезагрузки контроллеров - все это часто становится следствием неправильного проектирования кабельных трасс и недостаточной защиты от помех.
Основные меры защиты от электромагнитных наводок начинаются с правильного проектирования кабельной инфраструктуры.
Силовые и сигнальные кабели должны прокладываться раздельно, с минимальным расстоянием между ними не менее 30 см.
При необходимости пересечения кабелей разных типов это должно выполняться строго под прямым углом.
Для аналоговых сигналов низкого уровня (термопары, тензодатчики) обязательно использование экранированных кабелей с качественным заземлением экрана в одной точке.
На уровне оборудования рекомендуется применять изолированные модули ввода-вывода, такие как предлагает Phoenix Contact, обеспечивающие гальваническую развязку сигнальных цепей.
Для особо критичных участков стоит рассмотреть возможность использования волоконно-оптических линий связи, полностью исключающих влияние электромагнитных помех.
Не менее важным является правильная организация системы заземления - следует избегать использования технологических конструкций в качестве нулевых проводников и строго соблюдать требования к сопротивлению заземляющих устройств.
5. Отсутствие диагностики и журналирования
Многие проекты систем автоматизации страдают от недостаточного внимания к вопросам диагностики и регистрации событий. В результате при возникновении нештатных ситуаций обслуживающий персонал оказывается перед фактом отсутствия данных для анализа причин отказа, что значительно увеличивает время восстановления нормальной работы оборудования.
Современные подходы к проектированию систем диагностики предполагают комплексное решение этой проблемы. В первую очередь необходимо обеспечить регистрацию всех значимых событий в системе - от изменений технологических параметров до действий оператора и срабатываний защит.
SCADA-системы, такие как Ignition или TRACE MODE, должны быть настроены на ведение подробных журналов с возможностью фильтрации и поиска по различным критериям.
Для критически важных параметров следует реализовывать механизмы уведомления персонала через различные каналы - SMS, электронную почту, интеграцию с корпоративными мессенджерами.
Особое внимание стоит уделить организации хранения архивных данных - минимальный рекомендуемый период составляет 3 месяца, а для некоторых параметров может достигать нескольких лет.
Современные системы позволяют реализовывать многоуровневое архивирование, когда детальные данные хранятся краткосрочно, а сводные показатели - продолжительное время.
