Гибкая производственная система (ГПС) организует управление различными типами транспорта по принципу иерархической многоуровневой структуры.
На верхнем уровне находится главный диспетчер системы управления ГПС, который формирует общий план производства, определяет последовательность обработки деталей, рассчитывает сроки выполнения заказов и формирует транспортные задания.
На промежуточном уровне функционирует система управления парком автоматизированных тележек, которая переводит общие транспортные задания в конкретные команды для отдельных автоматизированных управляемых транспортных средств (AGV), оптимизирует маршруты и распределяет нагрузку между тележками. Параллельно работают локальные системы управления конвейерными и подвесными транспортёрами, координирующие их движение и синхронизирующие с работой загружающих и разгружающих устройств.
На нижнем операционном уровне расположены сами транспортные устройства – AGV, конвейеры, подвесные системы и роботизированные манипуляторы, которые получают команды от своих управляющих систем и передают информацию о статусе выполнения обратно в систему управления.
Функциональное разделение между видами транспорта
В оптимально спроектированной ГПС каждый тип транспорта выполняет специфическую роль, определяемую его технологическими характеристиками и экономической целесообразностью.

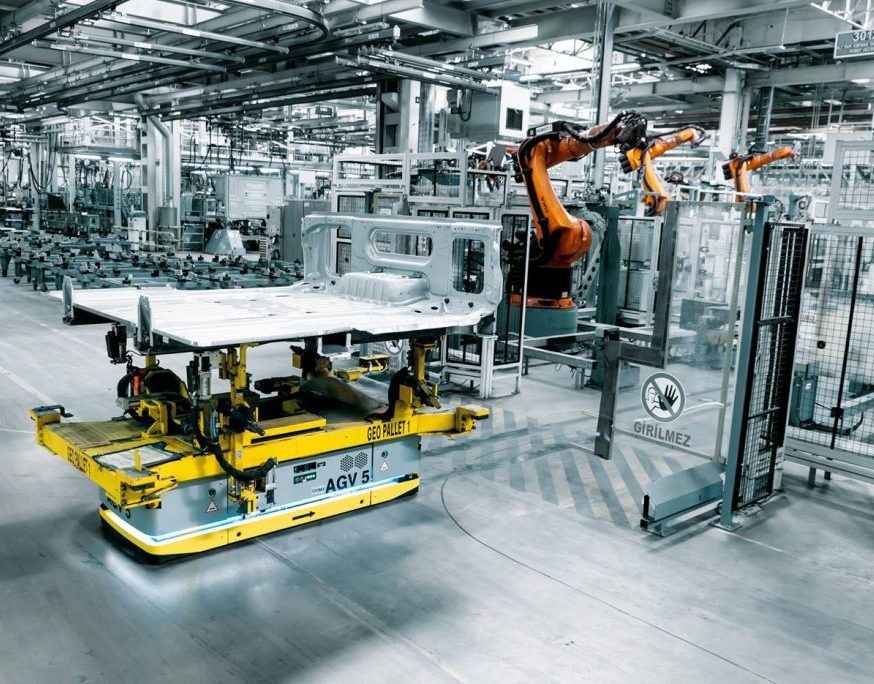

Автоматизированные тележки (AGV) служат основным средством межцеховых перевозок, обеспечивая гибкую маршрутизацию грузов между удалённых друг от друга рабочих станций, промежуточными буферными складами и цехами. Благодаря возможности программного переопределения маршрутов, AGV идеально подходят для переменчивых производственных сценариев, когда требуется частая смена типов обрабатываемых деталей или перекомпоновка производственного потока. Они обеспечивают высокую гибкость, хотя производительность одной тележки относительно невысока.
Конвейерные системы применяются для организации непрерывных производственных потоков, когда необходимо транспортировать однотипные лёгкие детали в больших объёмах по заранее определённым маршрутам. Конвейеры обеспечивают максимальную производительность при минимальных энергетических затратах, однако их установка требует капитальных инвестиций и их целесообразно применять только для стабильных долгосрочных производственных программ. На современных ГПС конвейеры часто соединяют несколько рабочих станций в локальные высокопроизводительные подсистемы.
Подвесные транспортёры решают специфическую задачу вертикального перемещения грузов между этажами предприятия или между различными уровнями многоярусных рабочих зон. Они экономят полезную площадь производственного помещения, так как направляющие проходят под потолком, и обеспечивают безопасное перемещение тяжёлых грузов по вертикали. Система управления подвесными транспортёрами синхронизирует их работу с работой AGV, предотвращая конфликты доступа к погрузочно-разгрузочным точкам.
Роботизированные манипуляторы устанавливаются непосредственно на рабочих станциях или между близкорасположенными станциями для выполнения операций по передаче деталей, ориентированию заготовок, загрузке и разгрузке приспособлений. Они работают в тесной координации с основными станками и конвейерными системами, обеспечивая непрерывный поток деталей без возможности блокирования или сбоев в синхронизации.
Типы транспортных средств в ГПС и их характеристики
| Тип транспорта | Основное назначение | Производительность | Гибкость | Применение |
|---|---|---|---|---|
| AGV (автома-тизированные тележки) | Межцеховые перевозки, гибкая маршрутизация | Средняя (относительно невысокая на одну тележку) | Высокая (программное переопределение маршрутов) | Переменчивые производственные сценарии, частые смены ассортимента |
| Конвейерные системы | Непрерывный транспорт однотипных лёгких деталей | Высокая (максимальная пропускная способность) | Низкая (фиксированные маршруты) | Стабильные долгосрочные программы, массовое производство |
| Подвесные транспортёры | Вертикальное перемещение грузов между этажами | Средняя-высокая | Низкая (фиксированные маршруты вверх-вниз) | Многоэтажные производства, экономия площади пола |
| Роботизированные манипуляторы | Передача деталей между близко-расположенными станциями | Очень высокая (непрерывный поток) | Средняя (переналадка программы) | Интеграция со станками, требующая высокой точности |
Координация и синхронизация между уровнями транспорта
Успешное функционирование многоуровневой транспортной архитектуры зависит от правильной синхронизации работы различных транспортных средств. Система управления ГПС использует несколько механизмов для обеспечения этой синхронизации.
Буферные и промежуточные склады расположены в стратегических точках между различными транспортными сегментами. Они служат точками сопряжения между AGV и конвейерами, между конвейерами различных уровней, между AGV и подвесными транспортёрами.
Буферные склады позволяют нивелировать различия в скорости движения разных транспортных средств, обеспечивают запас деталей для безперебойной работы рабочих станций и позволяют системе перераспределять грузы между различными маршрутами в зависимости от текущей загруженности.
Интеллектуальные интерфейсы и передаточные устройства автоматизируют процесс передачи груза с одного транспортного средства на другое. Например, на стыке конвейера и AGV устанавливается автоматический отводитель, который под командой системы управления поднимает конкретную деталь с конвейера и передаёт её на загрузочную платформу ожидающей тележки. Аналогично, манипуляторы непрерывно передают детали со строго определённым временным интервалом, согласуя своё движение с прибытием транспортного средства.
Система приоритизации и управления потоком решает конфликты при возникновении очередей на узких участках сети. Например, если несколько AGV одновременно требуют доступ к единственной загрузочной станции, система определяет приоритеты на основе сроков выполнения заказов, типов деталей и текущего состояния буферных складов. Система может изменить маршрут менее приоритетной тележки, временно отправив её в буферный склад, чтобы избежать завала в критической зоне.
Кибернетическая обратная связь и адаптация
Система управления ГПС постоянно собирает информацию от всех компонентов транспортной сети – от датчиков положения AGV, датчиков наполнения конвейеров, датчиков статуса робот-манипуляторов, датчиков загруженности буферных складов. На основе этой информации система динамически адаптирует свои решения.
Если система обнаруживает, что определённый участок конвейера часто становится узким местом, она может рекомендовать увеличить скорость конвейера, добавить параллельный конвейер или перенаправить часть потока через альтернативный маршрут с использованием AGV. Если подвесной транспортёр длительное время простаивает, система перераспределяет грузы, которые раньше передвигались по вертикали, на AGV или переналаживает производственный график.
Балансировка производительности и гибкости
Искусство проектирования эффективной транспортной системы ГПС заключается в правильном балансировании между производительностью и гибкостью. Участки производства, где выпускается большой объём однотипной продукции и требуется максимальная производительность, комплектуются конвейерами и подвесными системами, которые обеспечивают наивысшую пропускную способность.
Участки с переменчивым ассортиментом, где требуется частая переналадка, или участки, соединяющие различные технологические зоны, оснащаются AGV, которые обеспечивают необходимую гибкость. Роботизированные манипуляторы устанавливаются в местах максимального взаимодействия деталей с основным оборудованием, где требуется высокая точность и синхронизация.
Такая гибридная архитектура позволяет современным ГПС достичь высокой производительности, сопоставимой с жёсткими специализированными линиями, при сохранении гибкости, необходимой для адаптации к изменениям в производственной программе и требованиях рынка.
Алгоритмы оптимизации маршрутов и планирования движения AGV
Задача маршрутизации в условиях реального времени
Система управления парком AGV решает сложную оптимизационную задачу, которая многократно усложняется по сравнению с классической задачей коммивояжёра благодаря динамичности производственной среды. В отличие от статического планирования, когда все заказы известны заранее, система должна постоянно переоптимизировать маршруты в реальном времени, учитывая вновь поступающие транспортные задания, появляющиеся препятствия, изменение приоритетов и текущее состояние каждой тележки.
Основные параметры, которые должна оптимизировать система управления, включают: общее время выполнения всех заказов (makespan), среднее время задержки груза, максимальную загруженность отдельных участков сети (балансировку нагрузки), уровень утилизации каждой тележки, энергопотребление, потребление ресурсов инфраструктуры (конвейеры, подвесные системы, буферные склады).
Архитектура алгоритмов планирования
Промышленные системы управления парком AGV применяют многоуровневую архитектуру алгоритмов планирования. На верхнем уровне решается глобальная задача распределения заказов между тележками и выбора общей топологии маршрутов. На среднем уровне осуществляется детальное планирование движения каждой тележки с учётом препятствий и конфликтов. На нижнем уровне выполняется локальное управление движением, включающее регулирование скорости, избежание столкновений и реакцию на непредвиденные ситуации.
Иерархические уровни управления транспортом в ГПС
| Уровень | Компоненты | Основные функции | Входные данные | Выходные команды |
|---|---|---|---|---|
| Верхний (глобальный) | Главный диспетчер системы управления ГПС | Формирование общего плана производства; определение последовательности обработки; расчёт сроков; формирование транспортных заданий | Заказы, сроки доставки, состояние рабочих станций | Транспортные задания, приоритеты |
| Промежуточный (координирующий) | Система управления парком AGV; локальные системы управления конвейерами и подвесными транспортёрами | Преобразование заданий в команды; оптимизация маршрутов; распределение нагрузки; синхронизация работы оборудования | Транспортные задания, состояние каждой тележки, загруженность маршрутов | Команды движения для AGV, управляющие сигналы для конвейеров |
| Нижний (операционный) | AGV, конвейеры, подвесные системы, манипуляторы | Выполнение команд; фактическое движение грузов; передача информации о статусе | Команды от управляющих систем | Информация о положении, статусе груза, возникших проблемах |
Верхний уровень: задача распределения заказов (Task Assignment Problem)
На этом уровне система должна решить, какую тележку назначить для выполнения каждого транспортного задания. Простейший подход – динамическое распределение: при поступлении нового заказа система выбирает свободную тележку, ближайшую к пункту загрузки, и отправляет её выполнять задание. Такой жадный алгоритм (greedy algorithm) быстро вычисляется, но не гарантирует глобальную оптимальность.
Более совершенные системы применяют методы математической оптимизации, такие как целочисленное линейное программирование (Integer Linear Programming – ILP) или методы искусственного интеллекта. Система анализирует текущий набор невыполненных заказов и текущее состояние всех тележек, вычисляет оптимальное распределение заданий, которое минимизирует общее время выполнения или максимизирует утилизацию ресурсов.
Однако прямое решение задачи оптимизации для большого парка тележек и потока заказов вычислительно неподъёмно. Поэтому практические системы применяют эвристические методы, которые за приемлемое время вычисляют решение, близкое к оптимальному, но не гарантирующее абсолютный оптимум.
Средний уровень: детальное планирование движения (Path Planning)
После распределения заказа конкретной тележке система должна вычислить оптимальный маршрут от текущего положения тележки к пункту загрузки, затем к пункту разгрузки, избегая при этом препятствий, других тележек и занятых участков.
Классический алгоритм – метод поиска в глубину (A* algorithm), который строит граф топологии сети маршрутов, разбивает помещение на ячейки или использует представление «дорожная сеть», и вычисляет кратчайший путь от начальной до конечной позиции. Алгоритм A* эффективен благодаря эвристической оценке расстояния до цели, которая направляет поиск в нужном направлении, значительно сокращая время вычисления.
Однако при наличии динамических препятствий (других движущихся тележек) статически построенный маршрут может стать невозможным к выполнению. Поэтому система применяет методы перепланирования (replanning). При обнаружении конфликта – например, когда две тележки должны одновременно находиться на одном участке узкого коридора – система пересчитывает маршруты обеих тележек, временно отклоняя одну из них на обходной путь или задерживая её движение.
Разрешение конфликтов и координация движения
При наличии нескольких тележек в одной сети возникает проблема координации их движения для предотвращения столкновений и тупиков. Классический подход основан на системе резервирования участков (reservation-based systems). Каждый участок сети маршрутов (ячейка, отрезок конвейера, зона манипулятора) рассматривается как ресурс, который может быть занят только одной тележкой в одно время. При планировании маршрута система зарезервирует все необходимые участки на определённый временной интервал.
Однако строгое резервирование может привести к недопустимым задержкам и снижению производительности. Более совершенные системы применяют динамическое распределение ресурсов с приоритизацией. Высокоприоритетные задания получают разрешение на движение, а низкоприоритетные временно останавливаются или перепланируют свои маршруты.
Некоторые современные системы применяют методы из области мультиагентного планирования (Multi-Agent Path Finding – MAPF). В этом подходе каждая тележка рассматривается как независимый агент, который делает локальные решения о движении на основе информации о соседних агентах. Глобальная координация возникает из локальных взаимодействий. Такой подход обладает хорошей масштабируемостью и устойчивостью к отказам отдельных элементов.
Нижний уровень: локальное управление движением (Motion Control)
На уровне отдельной тележки система управления должна решить локальные задачи управления скоростью и направлением движения. Планируемый маршрут преобразуется в последовательность целевых позиций, которые тележка должна достичь. Система управления вычисляет векторы ускорения и командные сигналы для левого и правого приводных двигателей, обеспечивая точное следование маршруту и достижение целевой позиции.
При обнаружении динамического препятствия, которое не было предусмотрено при планировании маршрута, система мгновенного избежания препятствий немедленно инициирует торможение и вычисляет альтернативное направление движения. На этом уровне используются потенциальные поля (potential fields), когда целевая позиция производит «притягивающее» поле, а препятствия – «отталкивающее» поле, и тележка движется в направлении градиента результирующего поля.
Оптимизация энергопотребления
Современные ГПС всё больше внимания уделяют оптимизации энергопотребления. На уровне планирования маршрутов система может выбирать пути, которые минимизируют расстояние или время движения, что косвенно снижает энергопотребление. На уровне управления движением система может оптимизировать профили ускорения и скорости – например, плавное разгонение и замедление потребляют меньше энергии, чем резкие ускорения.
Система также может учитывать топографию помещения. При наличии уклонов система предпочитает маршруты, по которым тележка преимущественно движется вниз (использует потенциальную энергию) при перевозке тяжёлых грузов, и вверх при возврате порожнякой, экономя энергию на торможение.
Механизмы синхронизации между уровнями транспорта
| Механизм | Назначение | Где расположен | Как работает | Результат |
|---|---|---|---|---|
| Буферные и промежуточные склады | Нивелирование различий в скорости транспортных средств | Между AGV-конвейерами, между конвейерами разных уровней, между AGV-подвесными системами | Накопление деталей, перераспределение грузов между маршрутами | Безперебойная работа, отсутствие блокировок |
| Интеллектуальные интерфейсы | Автоматизация передачи грузов между средствами | На стыках (конвейер-AGV, манипулятор-тележка) | Автоматические отводители, захваты, синхронизированное движение | Быстрая и точная передача без ручного вмешательства |
| Система приоритизации | Разрешение конфликтов при очередях | В системе управления ГПС | Анализ сроков, типов деталей, состояния буферов | Оптимальное распределение доступа, минимизация задержек |
| Система резервирования участков | Предотвращение столкновений AGV | В системе управления парком | Зарезервирование участков маршрута на временные интервалы | Исключение одновременного нахождения на одном участке |
Обучение и адаптация алгоритмов
Передовые системы управления парком AGV применяют методы машинного обучения для непрерывного совершенствования алгоритмов. Система собирает данные о фактических временах выполнения маршрутов, задержках, возникших конфликтах и других событиях. На основе исторических данных система обучает прогнозные модели, которые оценивают время выполнения маршрута более точно, чем статические модели.
Применяются также методы обучения с подкреплением (reinforcement learning), при которых система управления агентом (тележкой) получает награду или штраф за качество сделанного выбора и постепенно улучшает свою политику принятия решений. Например, система может обучиться предпочитать определённые маршруты в определённые часы дня, когда они исторически быстрее, или избегать определённых участков в определённые периоды, когда часто возникают конфликты.
Устойчивость к отказам и переадаптация
Система управления должна быть устойчива к отказам отдельных компонентов. При выходе из строя одной тележки система должна перераспределить её задания между оставшимися тележками без остановки производства. При временном блокировании участка сети (например, если человек работает на этом участке) система должна оперативно перестроить маршруты всех затронутых тележек.
Некоторые системы применяют многоцелевую оптимизацию (multi-objective optimization), которая одновременно оптимизирует несколько критериев: минимизирует время выполнения заказов, минимизирует энергопотребление, максимизирует утилизацию оборудования и минимизирует риск конфликтов. При возникновении нештатной ситуации система может переключиться на другой набор весовых коэффициентов, например, отдав приоритет безопасности над производительностью.
Повный Андрей Владимирович, преподаватель Филиала УО Белорусский государственный технологический университет "Гомельский государственный политехнический колледж"
