PLC, DCS и SCADA: детальный разбор систем управления и их роль в современной автоматизации



Современная промышленность — это сложная экосистема, требующая продуманной и хорошо сбалансированной системы управления. Выбор между PLC (программируемый логический контроллер), DCS (распределённая система управления) и SCADA (диспетчерская система мониторинга и управления) требует полного понимания функций, особенностей и ключевых различий этих технологий.

В 2025 году, когда производство становится всё более цифровым и интегрированным, грамотный подход к построению архитектуры управления помогает не только повысить эффективность, но и существенно снизить затраты на внедрение и сопровождение.

PLC, DCS и SCADA - в чем отличие

Роль PLC: быстродействие и гибкость на уровне узлов и линий

PLC (Программируемые логические контроллеры, ПЛК) можно считать «рабочей лошадкой» локальной автоматизации. Эти контроллеры предназначены для точного управления дискретными процессами — это могут быть производственные машины, роботизированные сборочные линии, конвейеры, узлы дозировки и алгоритмы безопасности вроде систем экстренного отключения.

Программируемый логический контроллер — это специализированное микропроцессорное устройство, предназначенное для автоматизации управления машинами, технологическими процессами и оборудованием. Главная задача PLC — считывать сигналы с различных датчиков и устройств ввода, обрабатывать их согласно заданной программой управления, и выдавать команды исполнительным механизмам, например, двигателям, насосам или клапанам.

Современные PLC оснащены модулями цифрового и аналогового ввода/вывода, способны работать с тысячами точек, поддерживают разнообразные коммуникационные протоколы для интеграции с другими системами. Кроме того, они обладают средствами самодиагностики, хранения данных и отчетности, что повышает надежность и удобство эксплуатации.

Важным преимуществом PLC является их гибкость: программные алгоритмы можно быстро адаптировать к новым задачам или изменяющимся условиям, а также легко масштабировать систему за счет добавления дополнительных модулей ввода/вывода без кардинальной перестройки.

С точки зрения технических характеристик, PLC обеспечивает высокую скорость обработки сигналов и детерминированность, что принципиально важно при организации однопроцессорной логики и временных критичных задачах.

Область их применения охватывает процессы, где каждый цикл управления должен быть предельно точным и быстрым. Такая архитектура ценится своей масштабируемостью: проще увеличивать число PLC по мере роста производственных ячеек, при этом сохраняя относительно невысокую стоимость.

Для инженеров-автоматчиков PLC — это универсальный инструмент, позволяющий гибко реагировать на изменения технологических условий, быстро перенастраивать логику и сопровождать конкретные участки цикла производства.

DCS — масштаб и отказоустойчивость для непрерывных процессов

Другое по архитектуре и сути решение — распределённые системы управления, DCS (РСУ). Их профиль — это крупные промышленные объекты с большим количеством аналоговых и цифровых сигналов, сложными динамическими контурами и крайне высокими требованиями к отказоустойчивости. По степени интеграции DCS — почти «операционная система» технологического производства.

Распределённая система управления — это комплекс аппаратных и программных средств, предназначенных для мониторинга и управления производственными процессами. В её основе лежит принцип децентрализации: вместо одного центрального контроллера управление распределяется между множеством локальных контроллеров и модулей ввода-вывода, которые расположены непосредственно рядом с объектами автоматизации. Такая структура позволяет повысить отказоустойчивость, масштабируемость и гибкость системы управления.

Главная идея DCS — повторить структуру производственного процесса в архитектуре управления: каждый локальный модуль отвечает за свою часть технологического процесса, обрабатывает данные и принимает решения на основе встроенных алгоритмов, а централизованное программное обеспечение интегрирует и координирует работу всех узлов.

Система включает несколько важных элементов:

  • Контроллеры, которые обрабатывают данные с датчиков и управляют исполнительными механизмами. Они размещены в разных точках объекта и работают автономно.

  • Модули ввода-вывода обеспечивают связь с физическим оборудованием, считывая данные и передавая команды.

  • Человеко-машинный интерфейс (HMI), который предоставляет операторам визуальный доступ к данным процесса, позволяет управлять режимами и получать аварийные сообщения.

  • Коммуникационные сети, объединяющие все узлы системы и обеспечивающие обмен информацией в реальном времени.

Такие системы востребованы в нефтехимии, энергетике, металлургии, водоочистке — сферах с непрерывными и рецептурными процессами, которые требуют не просто программируемой логики, а сложного многоуровневого регулирования с телеконтролем и скоординированной работой огромного числа исполнительных устройств.

В DCS заложены встроенные механизмы резервирования, принципы согласования переполненных ПИД-контуров, высокая степень стандартизации и развитая поддержка протоколов обмена. Ключевая задача таких систем — обеспечивать бесперебойность процессов и выполнение жестких SLA (Service Level Agreement, соглашение об уровне обслуживания), когда простой даже в несколько секунд может привести к серьёзным убыткам.

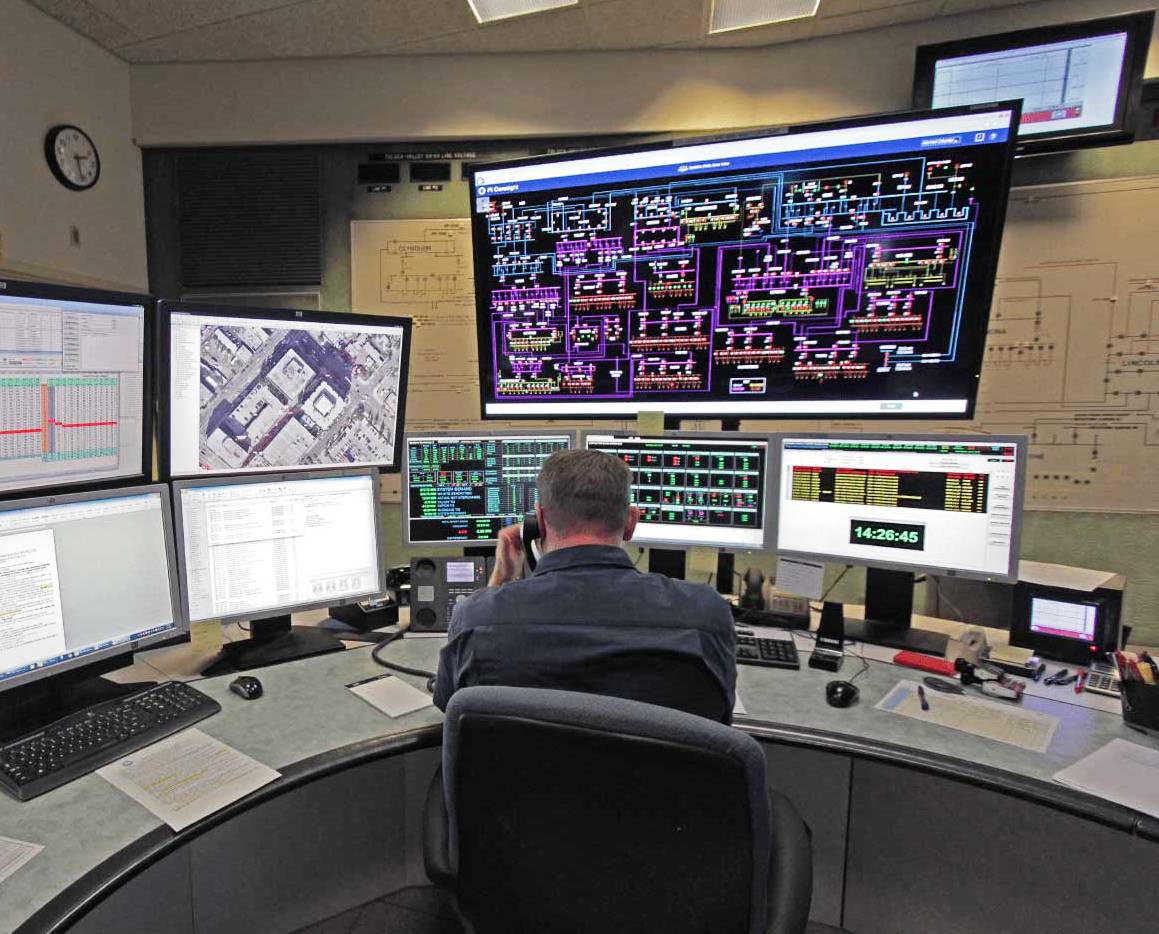

SCADA — глаза и уши оператора в реальном времени

SCADA-системы играют роль надсистемы для управления и визуализации на уровне всего предприятия или распределённых комплексов. По сути, это многофункциональные платформы, собирающие данные с PLC, RTU (удалённых терминалов), DCS и прочих источников.

SCADA (Supervisory Control And Data Acquisition) — это программно-аппаратный комплекс, который предназначен для диспетчеризации, сбора и обработки данных в реальном времени на промышленном объекте. По сути, SCADA выступает как «мозг» производства, позволяя видеть текущие показатели с датчиков, контрольных устройств и автоматических контроллеров, отображая это на экранах операторов в удобном для анализа и принятия решений виде.

Основные функции SCADA включают сбор информации с оборудования, мониторинг технологических процессов, отображение параметров в виде графиков, таблиц и индикаторов, хранение и архивирование данных с возможностью составления отчетов, а также управление оборудованием в автоматическом или ручном режиме. Система обеспечивает оповещения и тревоги для своевременного реагирования на аварийные ситуации или отклонения от нормы.

SCADA особенно важна при контроле распределённых объектов, когда требуется эффективная визуализация и управление большим количеством технологических параметров с разных площадок в едином центре. Также она интегрируется с MES и ERP для более высокого уровня управления производством и ресурсами.

SCADA отвечает за изображение технологических процессов на графических интерфейсах, ведение архивов, мониторинг ключевых параметров, формирования систем предупреждений и удалённое управление объектами. От них зависит удобство работы операторов и эффективное реагирование на возникающие события.

В условиях распределённых объектов и географически разнесённых предприятий, SCADA объединяет многообразие систем в единое информационное пространство, служа основой для верхнеуровневого управления и аналитики.

Когда выбирать PLC, DCS и SCADA? Краткие ориентиры

Программируемые логические контроллеры (Programmable Logic Controllers, PLC) традиционно используются для управления отдельными машинами, технологическими узлами и линиями, где преобладают дискретные процессы. Это означает, что PLC эффективны там, где управление сосредоточено на точных логических операциях — включении, выключении, дозировании, контроле смены состояния оборудования.

Классические сферы применения PLC включают упаковочные линии, дозирующие установки, робототехнику, насосные станции и системы безопасности — экстренная остановка и межблокировки. Именно в этих условиях критично отсутствие задержек в обработке сигналов и возможность мгновенной реакции на аварийные события.

Одним из главных преимуществ PLC является его детерминированность: программируемая логика гарантирует выполнение управляющих операций с предсказуемой скоростью и без задержек. Гибкость конфигурации, а также возможность программирования и перенастройки логики под специфические задачи делают PLC удобным инструментом для локальной автоматизации.

Вместе с тем, PLC остаются относительно экономичными при небольших и средних объемах операций, что в совокупности с прямолинейной архитектурой облегчает сопровождение и расширение числа контроллеров по мере роста предприятия.

В то же время, DCS (распределённые системы управления) целесообразны для масштабных и непрерывных производственных процессов, которые одновременно требуют высокой стабильности и отказоустойчивости работы. DCS применяются в тех отраслях, где технологические процессы идут круглосуточно и их простой приводит к значительным потерям — например, в нефтегазовой промышленности, металлургии, энергетике и системах водоочистки.

Главная особенность DCS — способность интегрировать большое число аналоговых и дискретных входов-выходов (I/O), поддерживать сложные взаимосвязанные регуляторные контуры (включая ПИД-регуляторы) и обеспечивать централизованное управление процессами с распределённой архитектурой. Кроме того, DCS обладают развитой системой резервирования для повышения отказоустойчивости, что исключает сбои критичных участков и позволяет соблюдать жесткие требования по доступности системы.

Такие системы особенно незаменимы, когда необходимо не просто контролировать технологию, а обеспечивать её прогнозируемость и высокий уровень автоматизации, что важно при управлении большими промышленными объектами с тысячами взаимосвязанных устройств.

С другой стороны, SCADA-системы (системы диспетчерского контроля и сбора данных) становятся необходимыми в случаях, когда производство и производственные мощности территориально распределены на больших площадях или включают множество различных автоматизированных систем.

SCADA выступают как объединяющий «слой» управления и мониторинга, собирая телеметрию с PLC, RTU и DCS и предоставляя унифицированный интерфейс для операторов. Такие системы позволяют в реальном времени визуализировать состояние оборудования, просматривать исторические данные, отслеживать тренды и получать оперативные уведомления об аварийных ситуациях.

Особенно актуальны SCADA в энергетике, управлении нефтепроводами, водоснабжении, логистике и транспортных узлах, где требуется согласованное управление разнородными техническими средствами и возможность оперативного принятия решений на основе комплексного анализа данных в едином центре.

SCADA также легко интегрируется с бизнес-решениями MES и ERP, что позволяет объединить производственные процессы с управлением ресурсами и планированием.

Как избежать переплат — взгляд на совокупную стоимость владения

Часто при выборе системы автоматизации основное влияние на решение оказывает первоначальная цена оборудования и лицензий. Однако гораздо важнее оценить полные издержки владения — TCO. Это совокупность затрат, включающая лицензии, техническую поддержку, обновления, обучение персонала, интеграцию с другими системами, стоимость модернизаций и непрямые убытки от простоев.

В большинстве случаев сочетание PLC и SCADA оказывается наиболее экономичным для предприятий малого и среднего масштаба. Легкость внедрения, отсутствие сложных процедур поддержки и возможность быстрой адаптации логики под конкретные задачи снижает нагрузки на бюджет.

DCS дороже на развёртывание и поддержку, но её преимущества окупаются именно в масштабных непрерывных производствах с жесткими требованиями к надежности и сопровождению.

Современные гибридные решения — идеал на практике

Сейчас в большинстве проектов широко применяется гибридная архитектура. Локальное управление и контроль быстрых и индивидуальных узлов поручают PLC или RTU. Сверху применяется SCADA для визуализации, анализа, алертирования и единых диспетчерских задач. Для «сердца» технологического процесса, где надо иметь повышенную устойчивость и согласованное управление множеством контуров, зачастую используется DCS или специализированные платформы.

Обмен данными осуществляется через открытые и стандартизированные протоколы передачи, например OPC UA, Modbus, EtherNet/IP, что обеспечивает независимость от конкретных производителей и свободный выбор оборудования и программного обеспечения.

Преимущества такого подхода — оптимальное распределение функций, возможность постепенной модернизации без замены всей архитектуры целиком, снижение технологических и финансовых рисков.

Практические рекомендации: Как проектировать архитектуру автоматизации

Перед началом проектирования важно провести детальный анализ технологических процессов — определить, где нужна высокая скорость отклика и дискретное управление, а где непрерывное плавное регулирование и интенсивная интеграция.

Нужно составить «тепловую карту» сигналов, изучить динамику контуров, понять требования к надежности и доступности. Это позволит точно распределить задачи между PLC и DCS.

Необходимо смотреть не только на цену оборудования и лицензий, но и на полную стоимость владения системы в долгосрочной перспективе. Особое внимание уделяется лицензиям SCADA и DCS, затратам на обучение операторов и технический персонал, стоимостью поддержки, а также интеграции с корпоративным ПО.

Минимизация дублирования систем управления и использование открытых протоколов помогут значительно сократить риски «заточенности» под одного производителя и сделать систему гибкой для развития и масштабирования.

Практика доказала необходимость предварительных экспериментов и тестирований в ключевых слабоорганизованных узлах (PoC) для предотвращения нежелательных сюрпризов в работе системы.

Краткое руководство по выбору технологий

  • Если количество каналов менее 2000, превалирует дискретный тип управления и локальные линии, оптимально сочетание PLC и SCADA.

  • Для комплексов с более чем 5000 I/O и преимущественно аналоговыми контурами лучше выбирать DCS с соответствующим уровнем поддержки PLC на периферии.

  • Если предприятие территориально распределено, а задачи связанны с объединением и мониторингом множества объектов, SCADA становится незаменимой верхнеуровневой системой.

PLC vs DCS vs SCADA в 2025 году: где проходит грань и как построить оптимальную архитектуру

Выбор между PLC, DCS и SCADA — вопрос не только технический, но и экономический. В 2025 году оптимальными становятся гибридные архитектуры, позволяющие использовать сильные стороны каждой системы именно там, где они необходимы, тем самым минимизируя затраты и обеспечивая высокую надежность, гибкость и масштабируемость производства.

Осознанное проектирование и интеграция с учётом реальных задач и потребностей позволяют предприятиям не просто эффективно управлять процессами, но и выдерживать динамичное развитие технологической среды без переплат и с максимальным эффектом.

Данная трактовка базируется на последних научно-технических данных и практиках промышленной автоматизации, отображая современный уровень понимания систем управления и их архитектурных решений.

Андрей Повный
