Программируемые логические контроллеры (ПЛК) уже несколько десятилетий являются основой автоматизации производства. Они управляют всем — от простых конвейерных линий до сложных производственных процессов, требующих высокой точности и надежности.
Однако, несмотря на их важность, языки программирования ПЛК часто остаются в тени более популярных языков, таких как jаvascript, C# или Python. Тем не менее, они играют критическую роль в управлении промышленными процессами, и их выбор может существенно повлиять на эффективность, гибкость и долговечность автоматизированных систем.
В этой статье мы подробно рассмотрим основные языки программирования ПЛК, их особенности, области применения и причины, по которым важно использовать правильный инструмент для каждой задачи.
Два типа языков программирования ПЛК: текстовые и графические

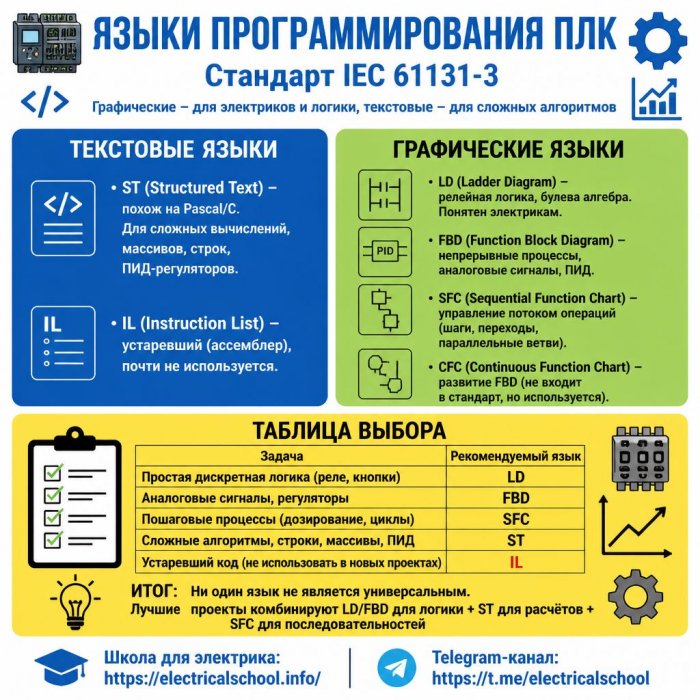

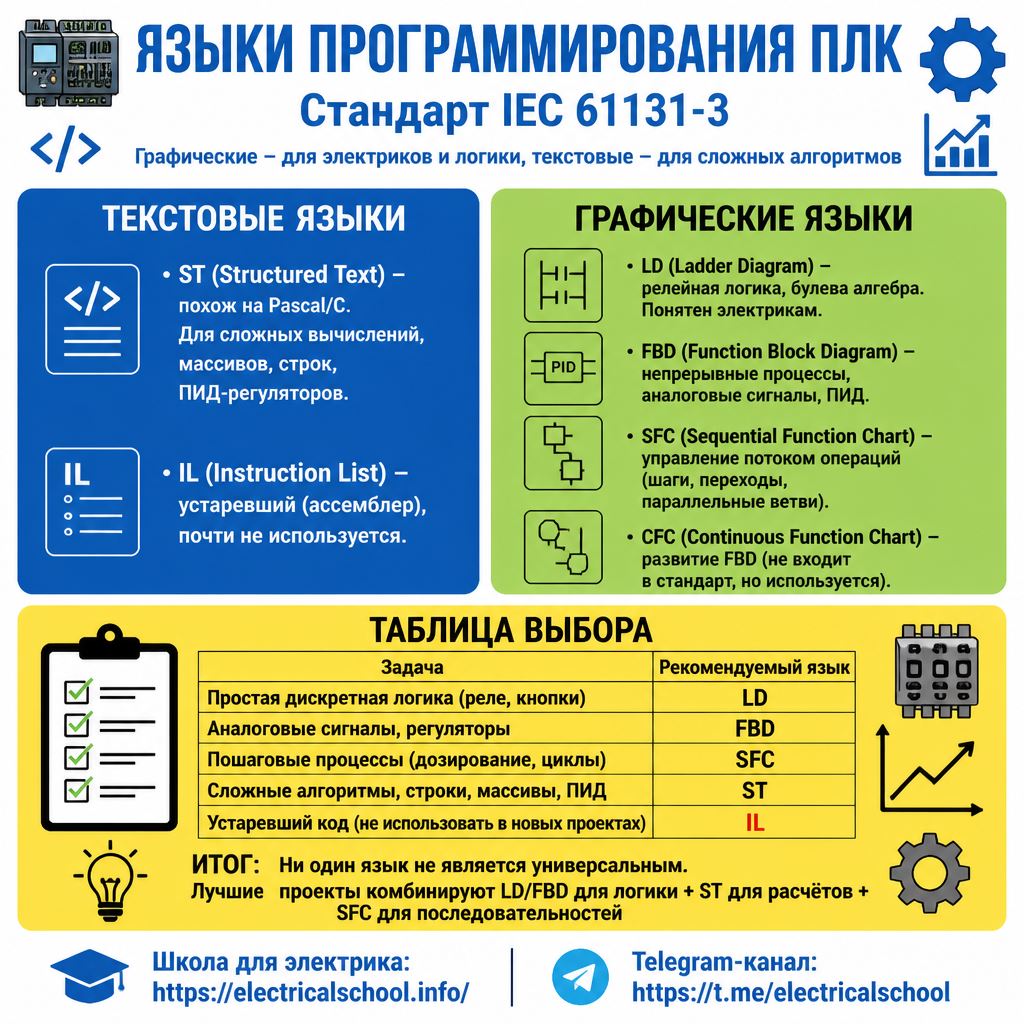

Программирование ПЛК (программируемых логических контроллеров) осуществляется с использованием стандартных языков, определённых в международном стандарте IEC 61131-3. Эти языки подходит для различных задач автоматизации.
Языки программирования ПЛК можно разделить на две основные категории: текстовые и графические.
Текстовые языки, такие как Structured Text (структурированный текст), используют набор команд, написанных в текстовом формате. Они напоминают традиционные языки программирования, такие как C или Pascal, и подходят для выполнения сложных вычислений, обработки данных и реализации алгоритмов.
Графические языки, такие как Ladder Diagram (лестничная диаграмма) и Function Block Diagram (диаграмма функциональных блоков), позволяют программистам визуально организовывать логические последовательности, перемещая объекты в среде программирования. Эти языки особенно полезны для инженеров, которые привыкли работать с электрическими схемами и релейной логикой.
Одним из текстовых языков, который постепенно уходит в прошлое, является Instruction List (IL, список инструкций). Этот язык, напоминающий ассемблер, считается устаревшим и, вероятно, будет исключен из следующей версии стандарта IEC 61131-3.
Instruction List практически не используется в современных проектах. Вместо него программисты предпочитают Structured Text, который более удобен для работы с циклами, обработки строк и выполнения сложных операций, таких как разбор штрихкодов или обработка данных.
Structured Text: язык высокого уровня для сложных задач
Structured Text (ST, структурированный текст) — это текстовый язык программирования, который широко используется в промышленной автоматизации. Он особенно популярен среди программистов, имеющих опыт работы с языками высокого уровня, такими как C или Python.
Structured Text позволяет легко реализовывать сложные алгоритмы, работать с массивами данных и выполнять математические вычисления. Например, если необходимо разобрать штрихкод или удалить определенные символы из строки, Structured Text справится с этой задачей гораздо быстрее и проще, чем графические языки, такие как Ladder Diagram.
Одним из ключевых преимуществ Structured Text является его универсальность. Он может использоваться как для простых задач, таких как управление дискретными сигналами, так и для сложных процессов, таких как обработка данных в реальном времени или управление ПИД-регуляторами.
Однако, несмотря на свои преимущества, Structured Text не всегда подходит для задач, требующих визуального представления логики. В таких случаях на помощь приходят графические языки.
Графические языки: Ladder Diagram и Function Block Diagram
Ladder Diagram (LD), или лестничная диаграмма, остается одним из самых популярных графических языков программирования ПЛК. Этот язык унаследовал свою структуру от релейной логики, что делает его интуитивно понятным для электриков и инженеров, работающих с дискретными системами.
Ladder Diagram идеально подходит для задач, связанных с булевой алгеброй, таких как управление путевыми выключателями, реле и простыми логическими операциями. Например, если необходимо управлять конвейерной лентой, которая должна включаться только при определенных условиях, Ladder Diagram позволит легко визуализировать и реализовать эту логику.
Function Block Diagram (FBD), или диаграмма функциональных блоков, чаще используется в непрерывных процессах, где требуется обработка аналоговых сигналов. Этот язык позволяет программистам визуально организовывать входы и выходы между контроллером и подключенными устройствами.
Например, Function Block Diagram часто применяется для программирования ПИД-регуляторов, которые используются для управления температурой, давлением и другими параметрами в реальном времени. Каждый блок в диаграмме представляет собой функцию, такую как сложение, умножение или сравнение, что делает этот язык особенно удобным для задач, требующих математической обработки данных.
Последовательная функциональная диаграмма: управление потоком операций
Sequential Function Chart (SFC), или последовательная функциональная диаграмма, занимает особое место среди языков программирования ПЛК. Этот язык не столько описывает логику, сколько управляет потоком операций. Он позволяет разветвлять процессы на параллельные ветви, каждая из которых выполняется в зависимости от определенных условий. Это делает SFC особенно полезным для задач, требующих пошагового выполнения операций, таких как управление дозированием ингредиентов в производственном процессе.
Например, в системе дозирования двигатель может добавлять три ингредиента одновременно, но мешалка миксера не включится, пока все три ингредиента не будут добавлены.
SFC управляет этим процессом, ожидая выполнения условий перед переходом к следующему шагу. При этом сами действия, такие как управление двигателями, могут быть запрограммированы на других языках, например, Ladder Diagram или Structured Text. Таким образом, SFC выступает в роли "дирижера", который координирует выполнение различных задач в системе.
Графические языки программирования
-
LD (Ladder Diagram). Язык релейных схем, наиболее распространенный для программирования ПЛК. Он визуально напоминает электрическую схему и позволяет легко понимать логику управления.
-
FBD (Function Block Diagram). Язык функциональных блоков, который представляет собой графическое соединение блоков, каждый из которых выполняет определенную функцию. Это второй по популярности язык для ПЛК.
-
SFC (Sequential Function Chart). Язык диаграмм состояний, используемый для описания последовательности операций в автоматизированных системах.
-
CFC (Continuous Function Chart). Хотя не сертифицирован по IEC 61131-3, этот язык является развитием FBD и используется для более сложных задач.
Текстовые языки программирования
-
IL (Instruction List). Ассемблероподобный язык, который предоставляет низкоуровневый доступ к функциям контроллера. Он менее распространен из-за своей сложности.
-
ST (Structured Text). Язык, похожий на Паскаль, который позволяет писать более сложные алгоритмы и управлять данными с помощью текстового кода.
Каждый из этих языков имеет свои преимущества и недостатки. Графические языки, такие как LD и FBD, облегчают понимание логики программы благодаря визуальному представлению. Текстовые языки, такие как ST и IL, предлагают большую гибкость и мощность для решения сложных задач.
Почему важно использовать несколько языков?
В реальных проектах редко используется только один язык программирования. Большие программы часто включают процедуры, написанные на разных языках, в зависимости от специфики задачи.
Например, основная часть программы может быть написана на Ladder Diagram, но для обработки массивов данных или сложных вычислений используется Structured Text. Такой подход позволяет использовать сильные стороны каждого языка и повышает эффективность программирования.
Однако некоторые клиенты настаивают на использовании только одного языка, чаще всего Ladder Diagram. В таких можно постараться убедить их в преимуществах более гибкого подхода, который позволяет использовать правильный инструмент для каждой задачи. Например, если в проекте требуется выполнить сложную математическую обработку данных, использование Structured Text может значительно упростить и ускорить разработку.
Выход за пределы IEC 61131-3: языки ИТ в промышленной автоматизации
С развитием технологий и появлением программируемых контроллеров автоматизации (PAC) возможности языков программирования вышли за рамки стандарта IEC 61131-3. PAC позволяют использовать языки, более привычные для мира ИТ, такие как C и C++.
Однако интерес к этим языкам на уровне ПЛК постепенно снижается в пользу более специализированных решений. Тем не менее, языки программирования ИТ по-прежнему широко используются в системах SCADA, где требуется высокая производительность и сложная обработка данных.
Например, если необходимо выполнить высокоуровневую обработку данных, такую как анализ больших объемов информации или интеграция с облачными сервисами, языки программирования ИТ, такие как Python или Java, могут быть более подходящими. Однако такие задачи обычно выполняются на уровне SCADA или выше, где доступны более мощные вычислительные ресурсы.
Выбор языка как стратегическое решение
Выбор языка программирования ПЛК — это не просто технический вопрос, а стратегическое решение, которое влияет на эффективность, гибкость и долговечность автоматизированных систем.
Ladder Diagram остается популярным для дискретных задач, Structured Text — для сложных вычислений, а Sequential Function Chart — для управления потоком операций. Однако в реальных проектах часто используется комбинация языков, что позволяет максимально эффективно решать поставленные задачи.
Важно помнить, что автоматизация — это не только технологии, но и люди. Использование языков, которые понятны и удобны для инженеров и техников, может значительно упростить внедрение и обслуживание систем. Поэтому, выбирая язык программирования, стоит учитывать не только его технические возможности, но и опыт команды, которая будет с ним работать. В конечном итоге, правильный выбор языка программирования ПЛК — это ключ к созданию надежных, эффективных и легко поддерживаемых автоматизированных систем.
