Серия плакатов о реле и Arduino - удачный учебный материал для первого знакомства с темой автоматического управления нагрузкой. Ее ценность в том, что сложные вещи показаны просто: через схемы, подписи, таблицы и короткие объяснения, которые легко воспринимаются даже новичком.
Особенно хорошо работает сам ход подачи материала: от устройства реле и логики контактов к подключению модуля, программе для Arduino и практическим примерам. Такой порядок помогает не заучивать тему механически, а видеть, как теория превращается в рабочую схему.
Автор плакатов - индийский инженер Райю Кумават. Моя задача была аккуратно перевести материал и с помощью ИИ оформить его на русском языке так, чтобы он остался понятным, методичным и удобным для учебного использования.
Польза для обучения
Методически серия полезна тем, что соединяет сразу три уровня подготовки. Сначала читатель понимает, как устроено реле и чем отличаются контакты COM, NO и NC, затем разбирается в модуле реле с выводами VCC, IN и GND, а потом переходит к реальному управлению нагрузкой через Arduino.
Для кружков робототехники это особенно удобно: плакаты можно использовать как раздаточный материал, как стенд в лаборатории или как опору для самостоятельного повторения. После такого знакомства логично переходить к простым опытам с 12V LED, вентилятором и другими низковольтными нагрузками, а уже потом - к сетевому напряжению под наблюдением специалиста.
Серия из 10 плакатов представляет собой законченный учебно-справочный модуль по теме «Управление нагрузкой с помощью реле и Arduino». Её методическая ценность заключается в следующем:
-
Визуально-структурный подход – каждый лист содержит схемы, таблицы или рисунки. Это ускоряет запоминание и снижает нагрузку на начинающих.
-
Постепенное наращивание сложности
– Сначала разбирается физика реле (устройство, принцип работы).
– Затем вводится контактная логика (COM, NO, NC).
– Далее – типы реле и области их применения.
– После – практика: монтаж, код для Arduino, схема транзисторного драйвера.
– И наконец – готовые проекты, поиск неисправностей и чек-лист безопасности. -
Двойная образовательная цель
– Обучение электронике: гальваническая развязка, ЭДС самоиндукции, правильный выбор номиналов контактов.
– Обучение программированию микроконтроллеров: цифровой вывод, задержки, условия, чтение датчиков. -
Прикладная направленность – плакаты готовят к реальной работе: выбор реле по току и напряжению, разделение цепей управления и нагрузки, строгое соблюдение техники безопасности.
-
Элемент рабочей тетради – разделы «Конспекты», «Тесты», «Быстрый повтор», «Практика MCQ» позволяют использовать плакаты как раздаточный материал на занятиях.
-
Постоянный акцент на безопасности – многократные предупреждения (высокое напряжение – только для специалистов, обязательный диод обратного хода, отдельное питание нагрузки) формируют правильные профессиональные привычки.
Благодаря такой структуре серия одинаково полезна для самостоятельного изучения (дома, в кружке) и для размещения на стенах в учебной лаборатории.

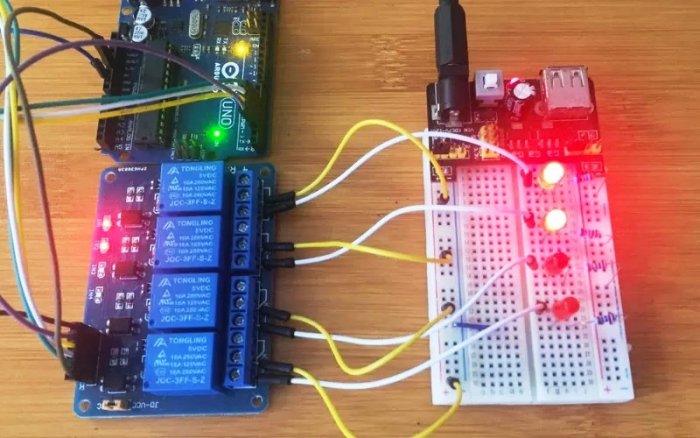

Реле и Arduino
Реле - это простой и очень полезный прибор, который позволяет слабым сигналом управлять более мощной цепью. Именно поэтому его так часто используют в Arduino-проектах, в домашней автоматизации и в учебных лабораториях.
Внутри реле находится катушка, сердечник, якорь и контактная группа. Когда на катушку подают напряжение, возникает магнитное поле, якорь притягивается, и контакты переключаются. Когда питание снимают, механизм возвращается в исходное положение. Так работает обычное электромеханическое реле.
На стороне контактов есть три важных вывода: COM, NO и NC. COM - общий контакт, NO - нормально разомкнутый, NC - нормально замкнутый. В неактивном состоянии COM соединен с NC, а при срабатывании реле - с NO. В этой логике и скрыта вся суть релейного переключения.

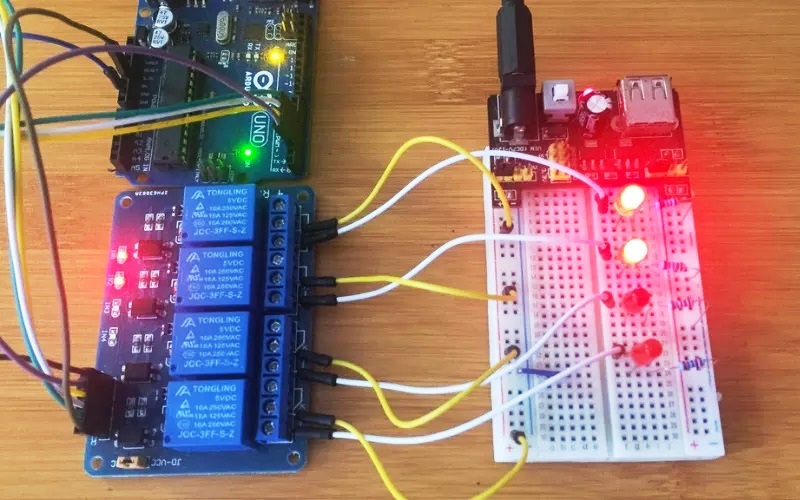

Для Arduino удобнее использовать готовый релейный модуль. На нем уже есть управляющие выводы VCC, GND и IN, а также силовые клеммы COM, NO и NC. Такая конструкция облегчает сборку, а встроенные светодиоды помогают понять, подано ли питание и сработала ли катушка.
Главный смысл реле в том, что Arduino не включает нагрузку напрямую. Микроконтроллер дает только управляющий сигнал, а реле уже коммутирует отдельную цепь питания. Это позволяет безопасно включать лампы, вентиляторы, насосы и другие устройства, не перегружая саму плату.
Особенно важно правильно выбрать схему включения. Для большинства проектов удобнее использовать NO, чтобы нагрузка была выключена по умолчанию. Если в схеме есть катушка или другое индуктивное устройство, нужен защитный диод, который гасит выбросы самоиндукции и защищает электронику.
Смысл всей серии плакатов именно в этом: показать не только устройство реле, но и логику его применения. Читатель постепенно проходит путь от понятия контакта и схемы подключения до первого реального проекта. Поэтому этот материал полезен и как введение в электронику, и как практическая база для первых шагов в автоматике.
Содержание по страницам

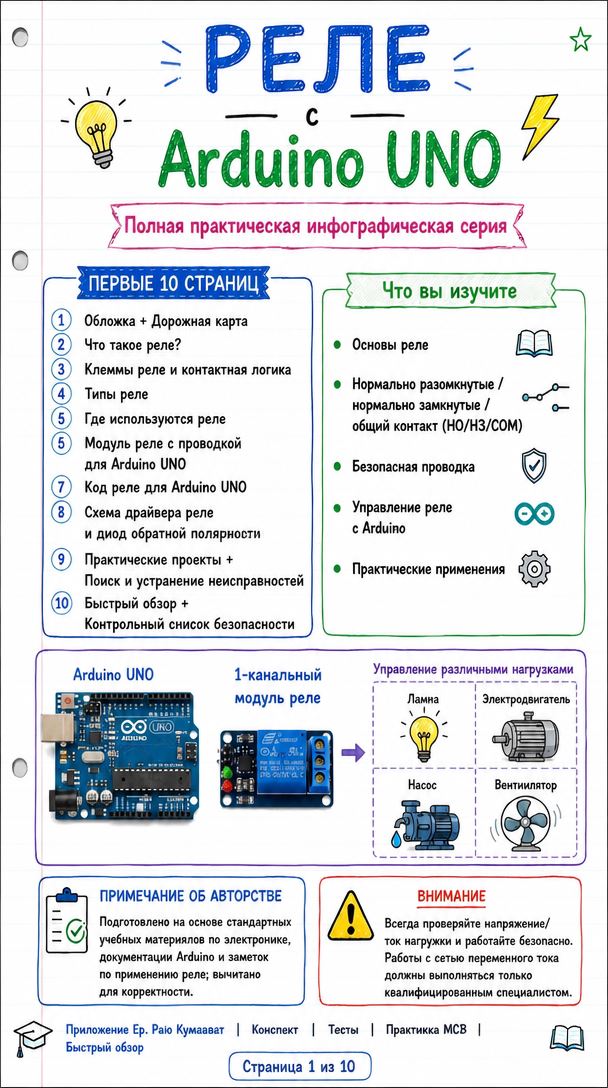

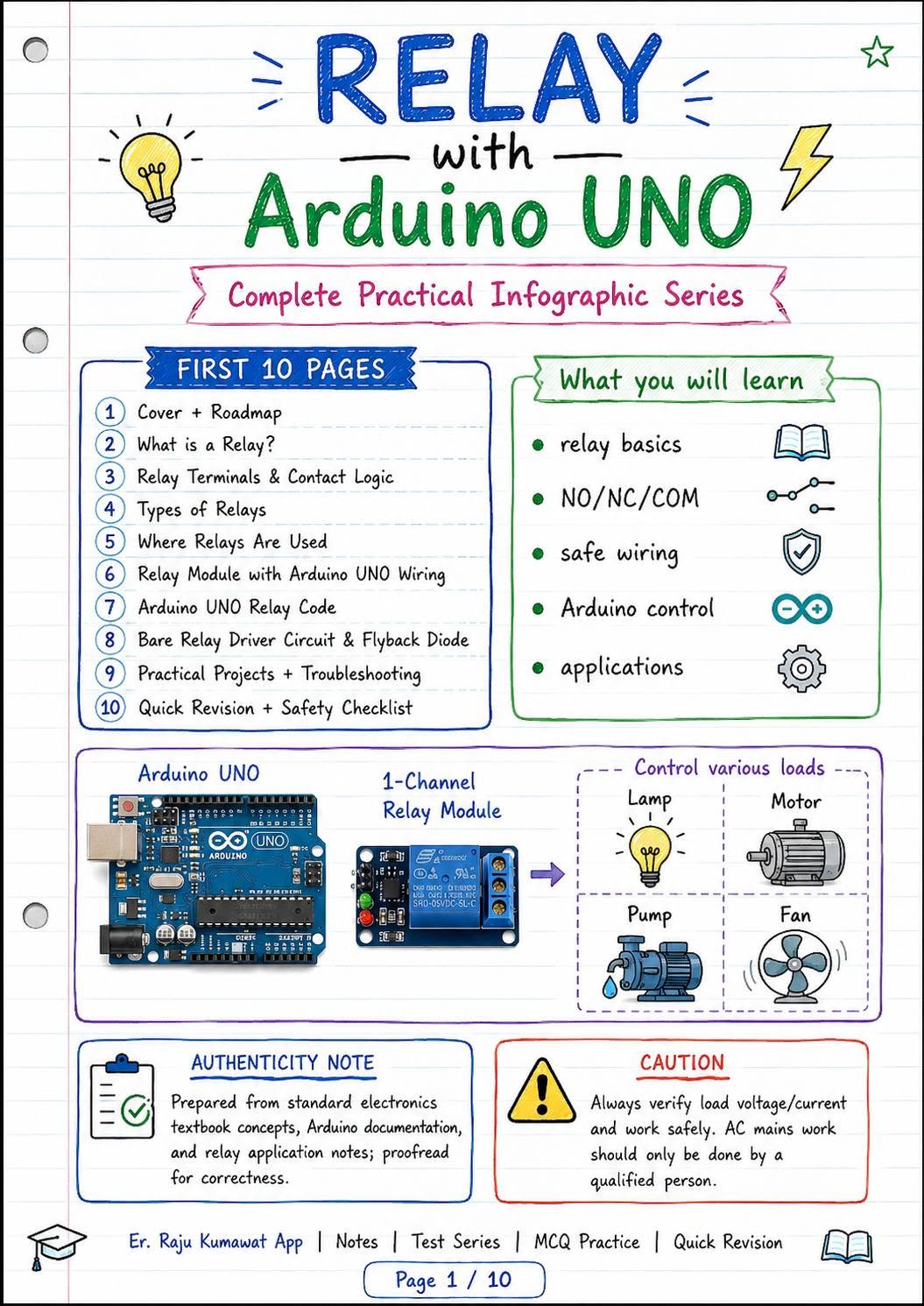

1. Дорожная карта – оглавление из 10 тем, цели, техника безопасности, авторство.

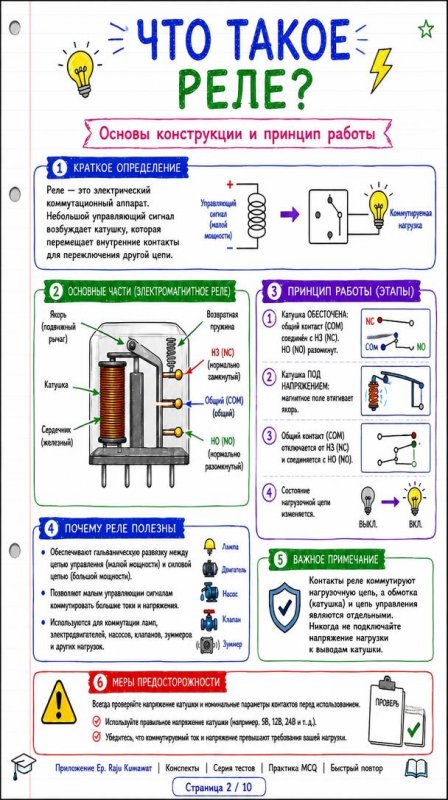

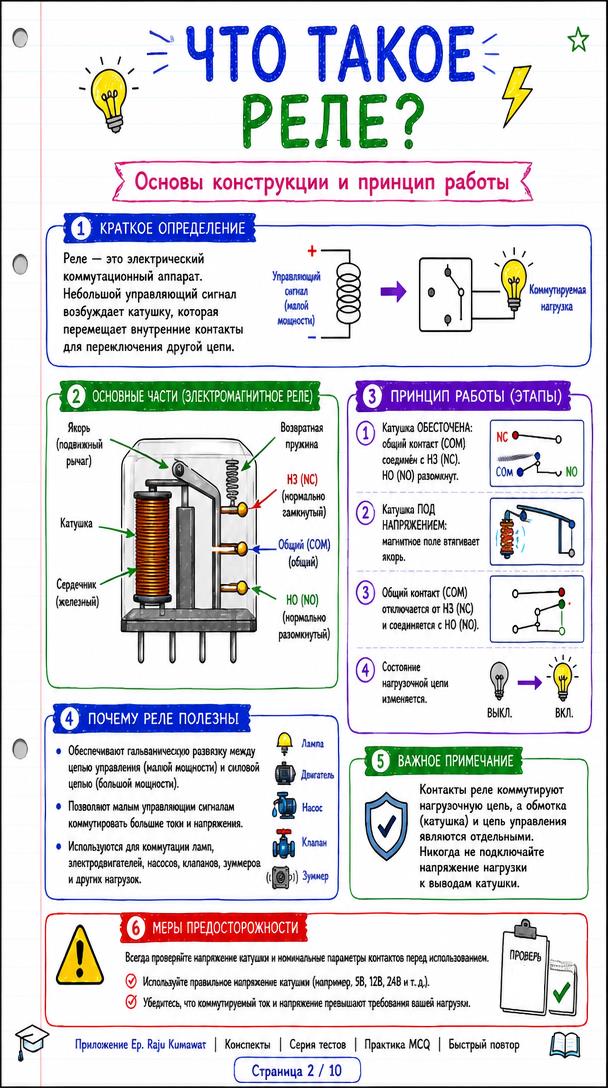

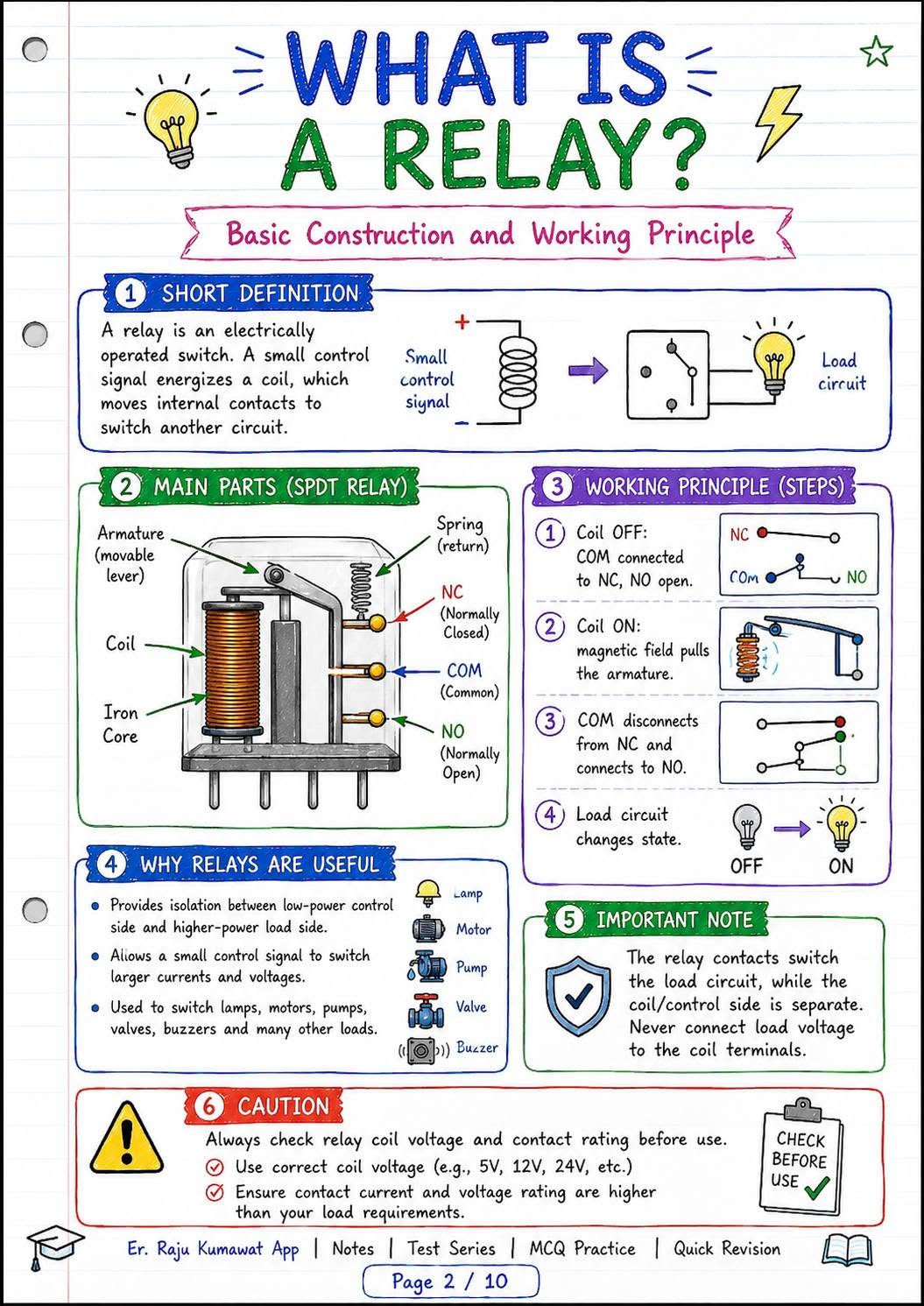

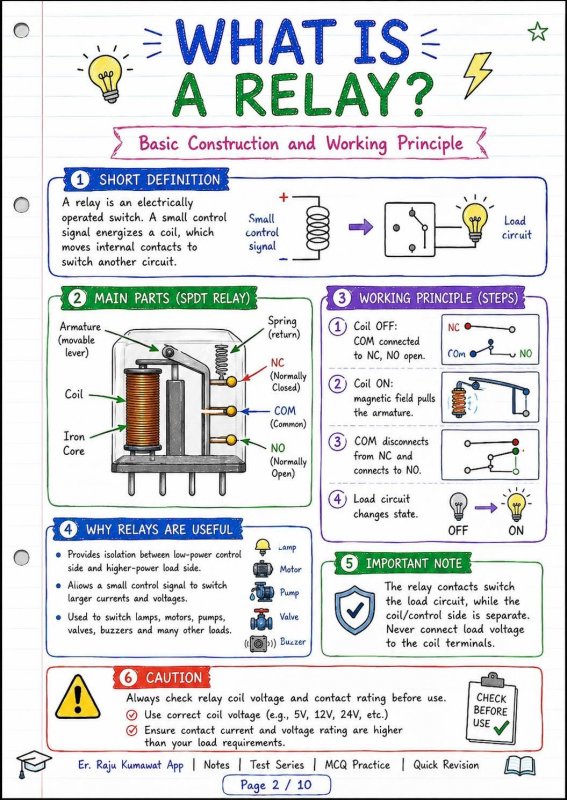

2. Что такое реле – определение, основные части (катушка, якорь, контакты COM/NO/NC), принцип работы, преимущества (гальваническая развязка, управление большими нагрузками).

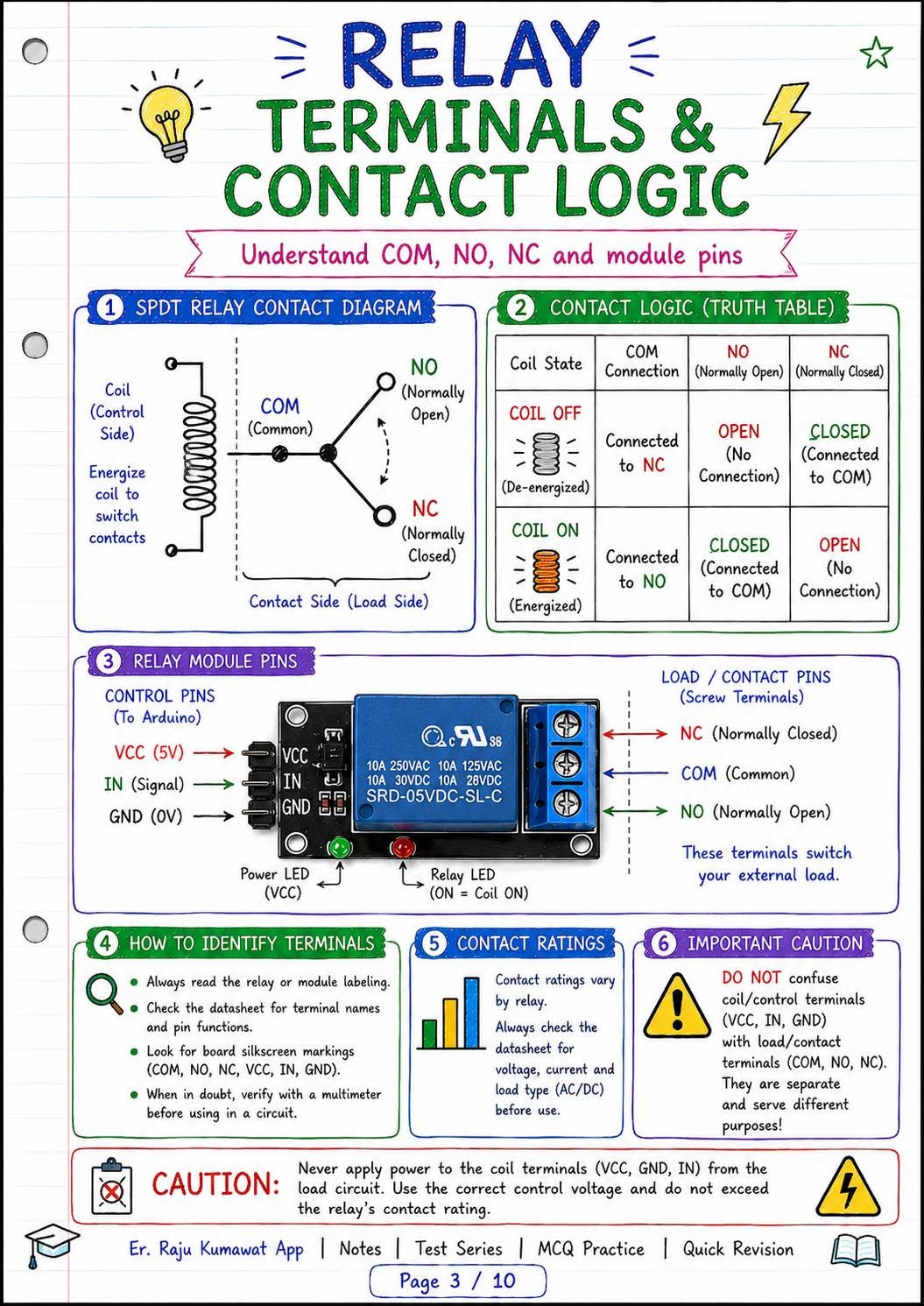

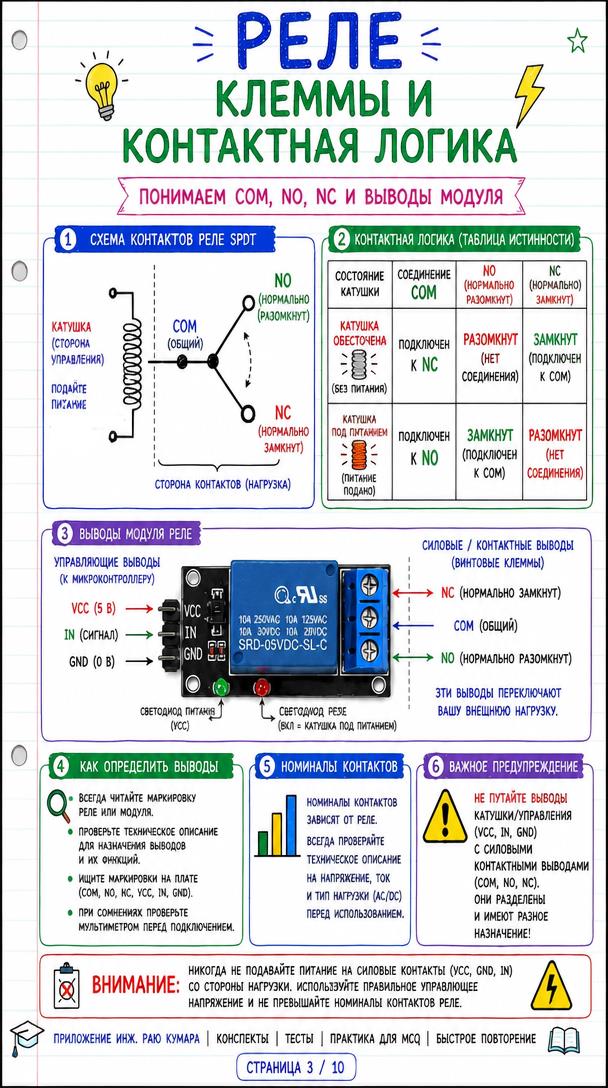

3. Клеммы реле и контактная логика

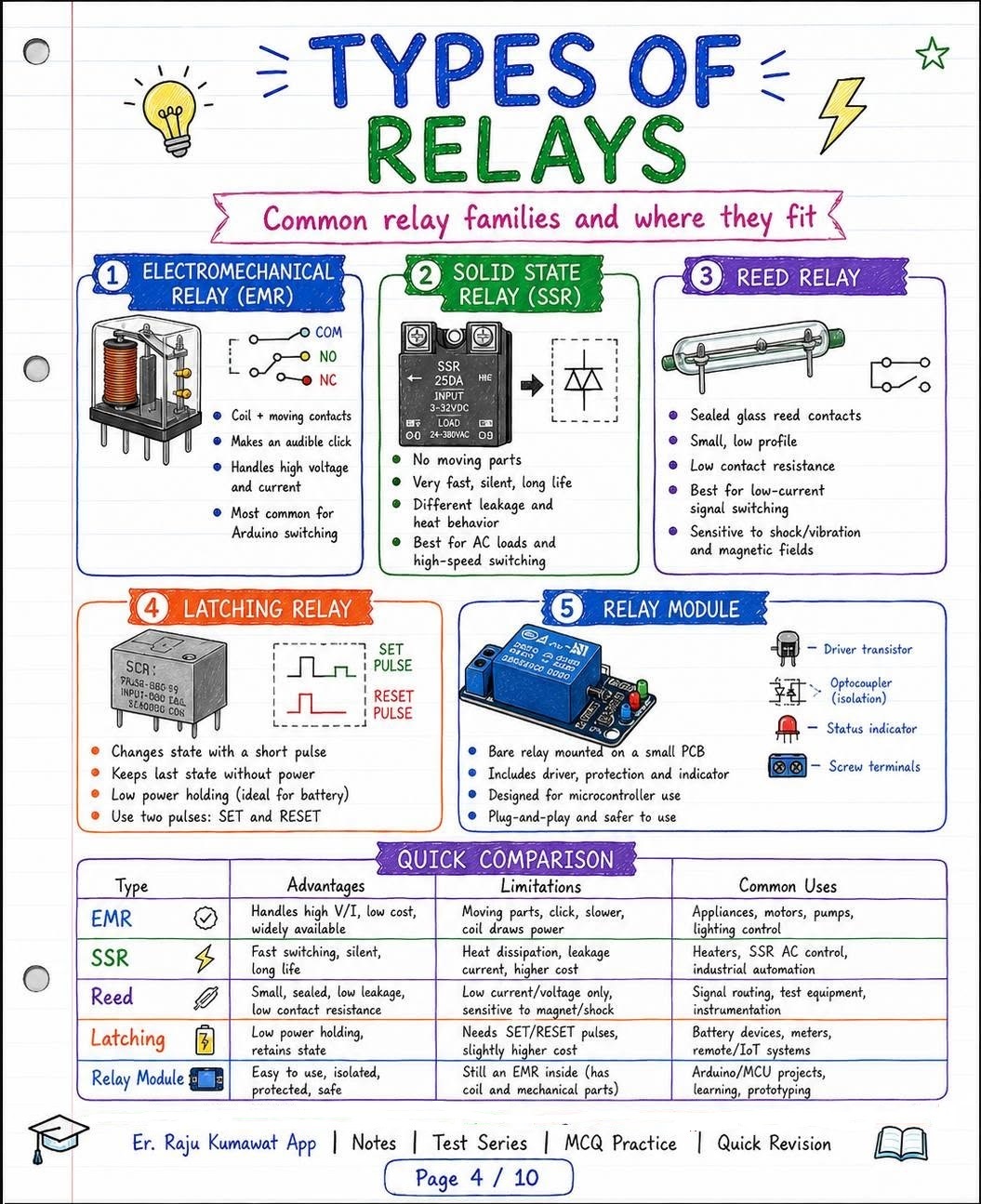

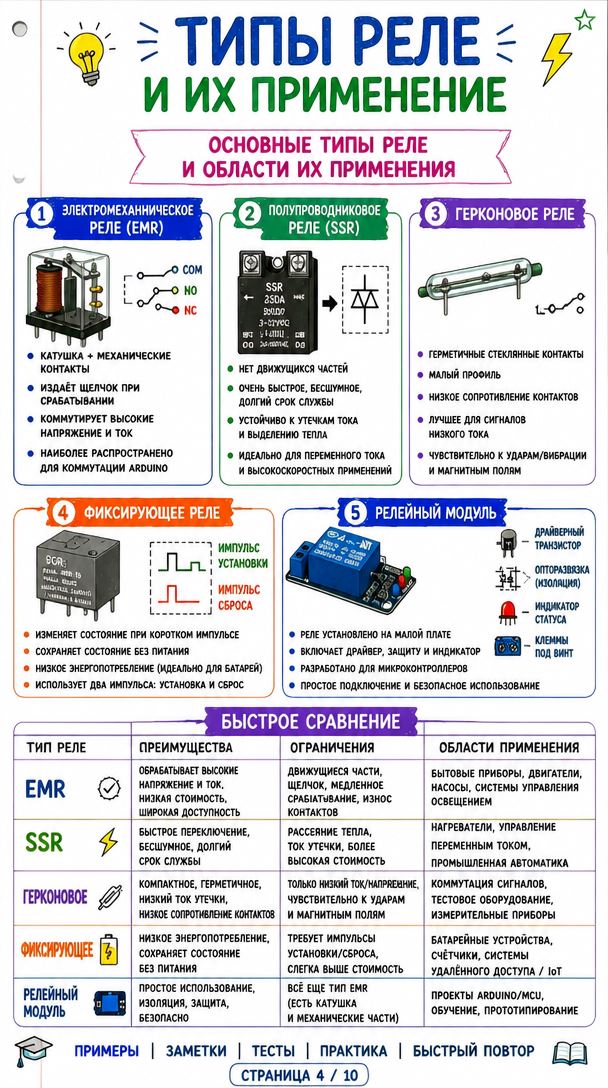

4. Типы реле – EMR, SSR, герконовое, фиксирующее (бистабильное), релейный модуль. Сравнительная таблица: плюсы/минусы/применение.

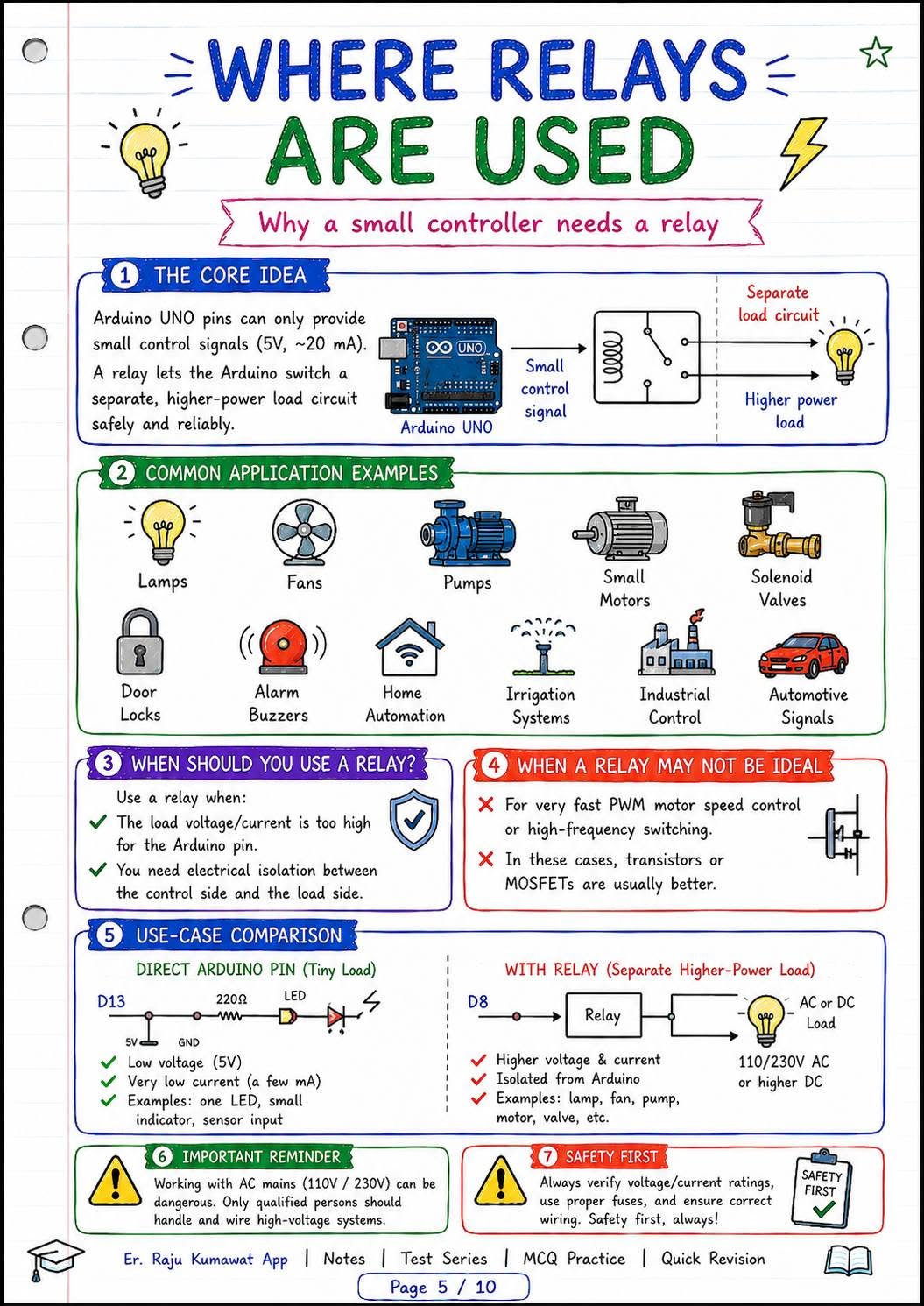

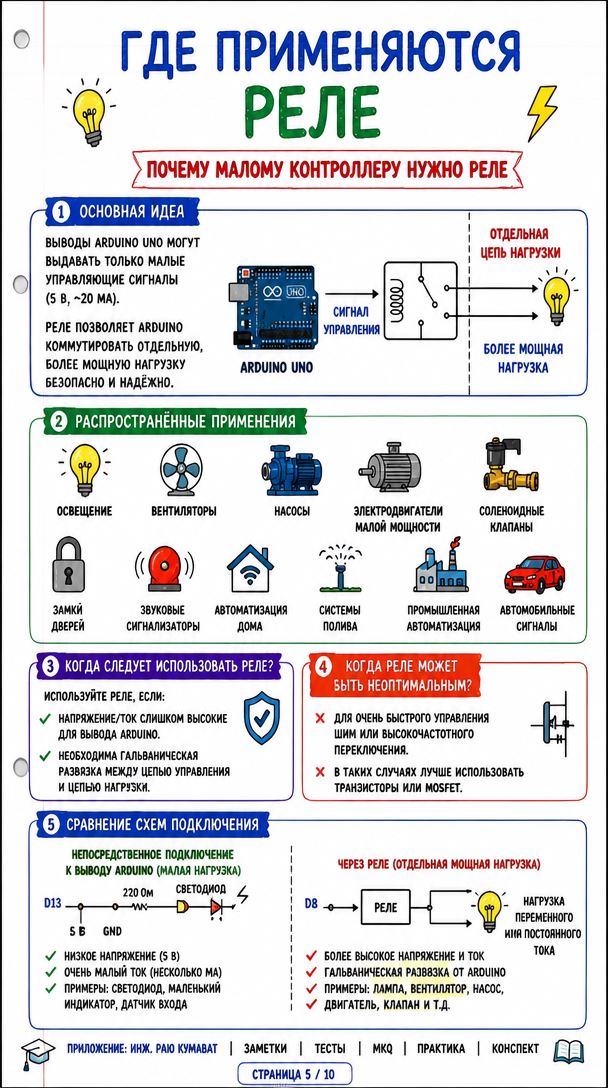

5. Где применяются – почему Arduino нужно реле (5В/20мА недостаточно). Примеры: лампы, двигатели, насосы, клапаны. Сравнение прямого управления светодиодом vs через реле.

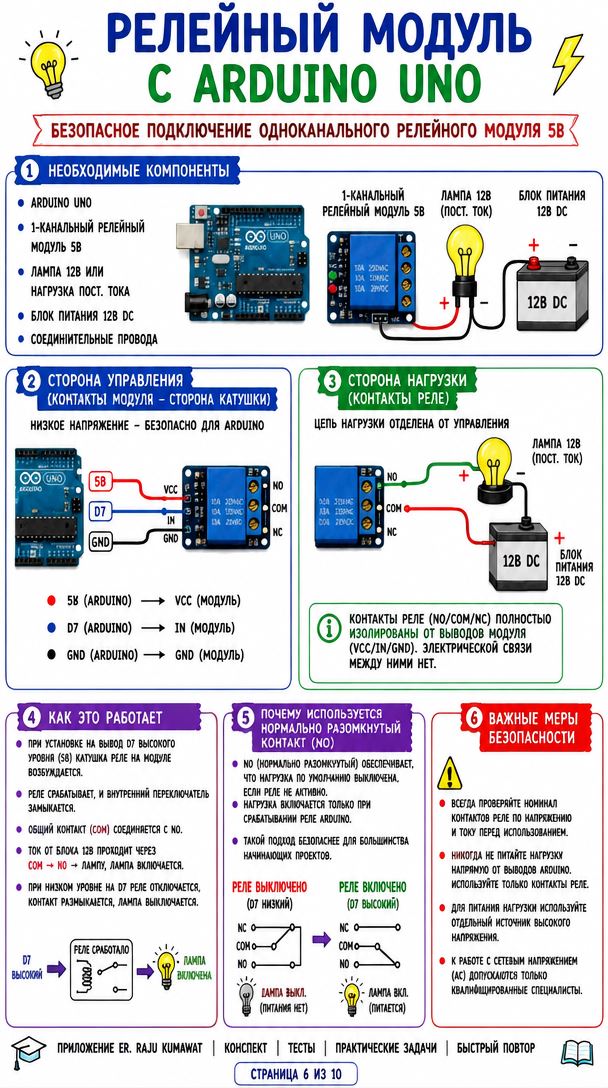

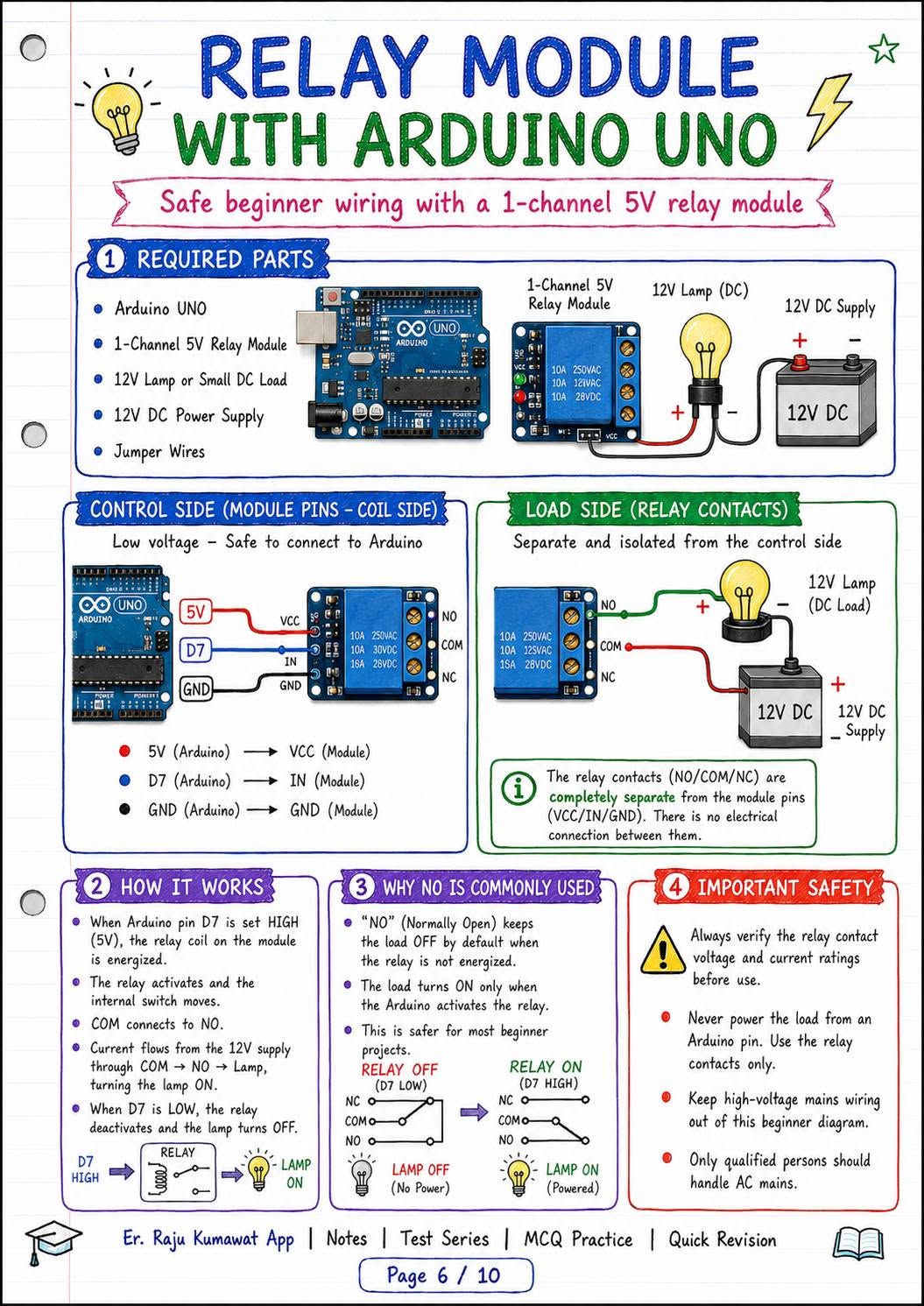

6. Подключение модуля реле – схема на одноканальном модуле 5В (VCC, GND, IN к пину D7). Показана сторона управления (низкое напряжение) и сторона нагрузки (отдельный источник 12В - лампа через контакты COM/NO). Объяснено использование NO для безопасности.

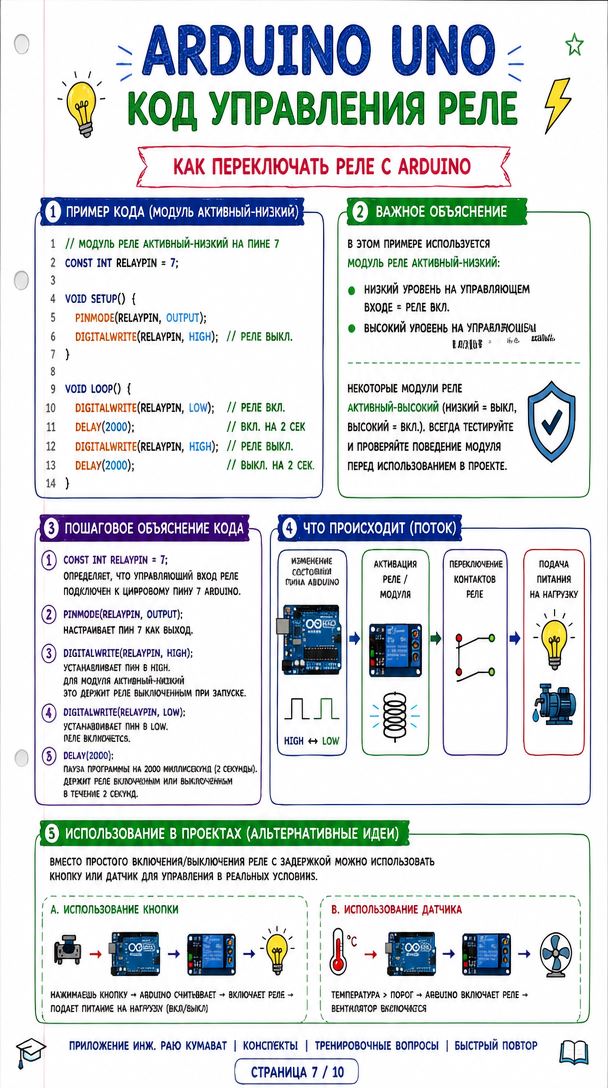

7. Код для Arduino – пример active-low модуля (LOW – реле включено). Константа RELAYPIN=7, цикл 2 секунды включено / 2 выключено. Пояснение строк. Идеи с кнопкой или датчиком.

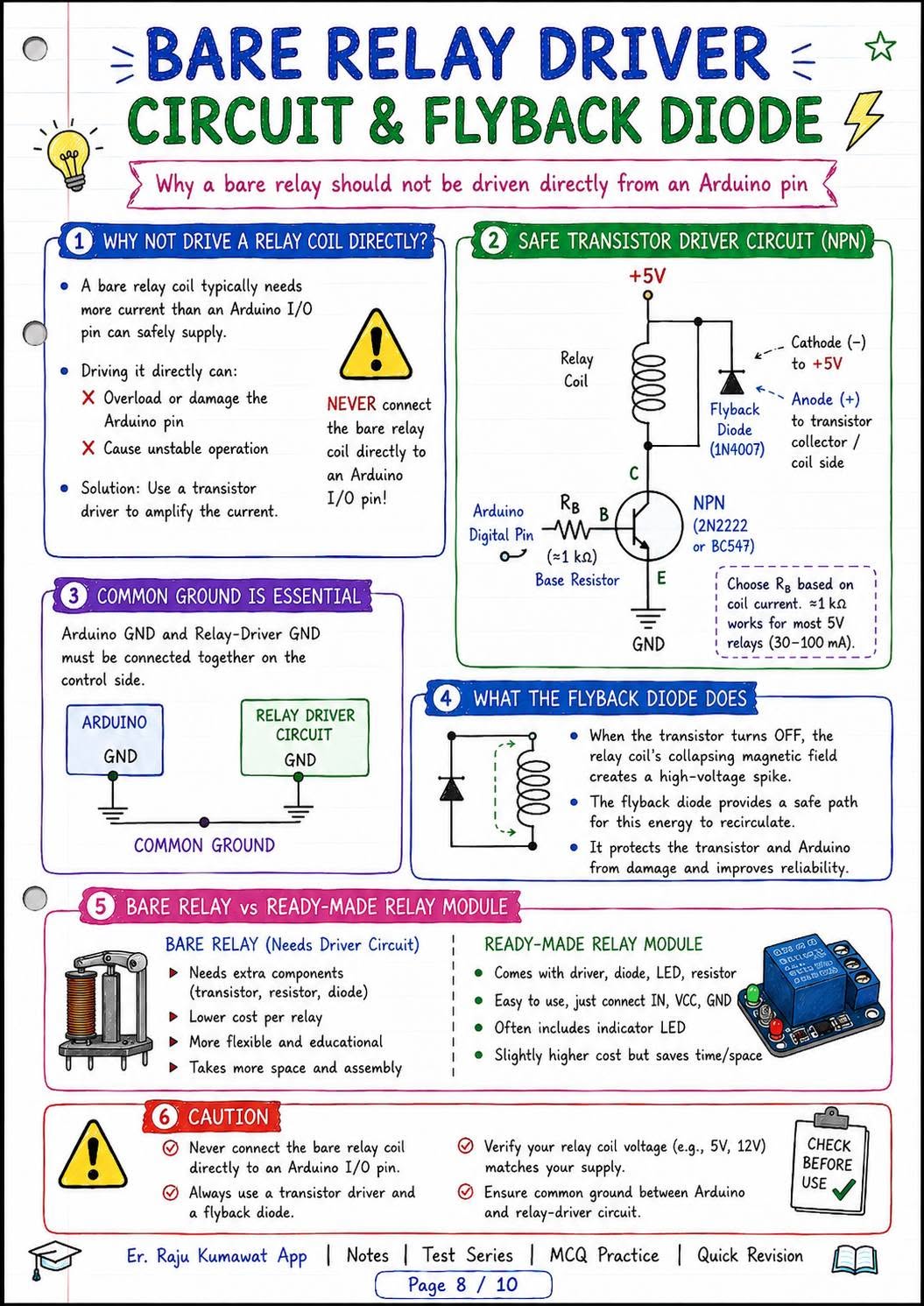

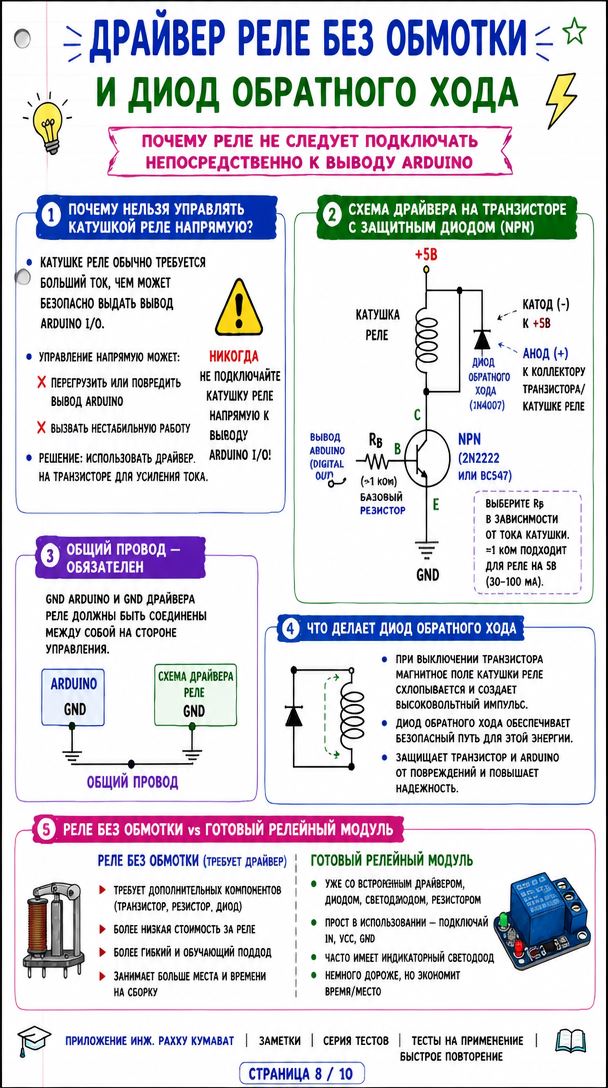

8. Драйвер реле и диод обратной полярности – объясняется, почему нельзя подключать катушку напрямую к выводу Arduino: нужен транзистор, базовый резистор, обратный диод (защита от выброса ЭДС). Сравнение «голого» реле + драйвер vs готовый модуль.

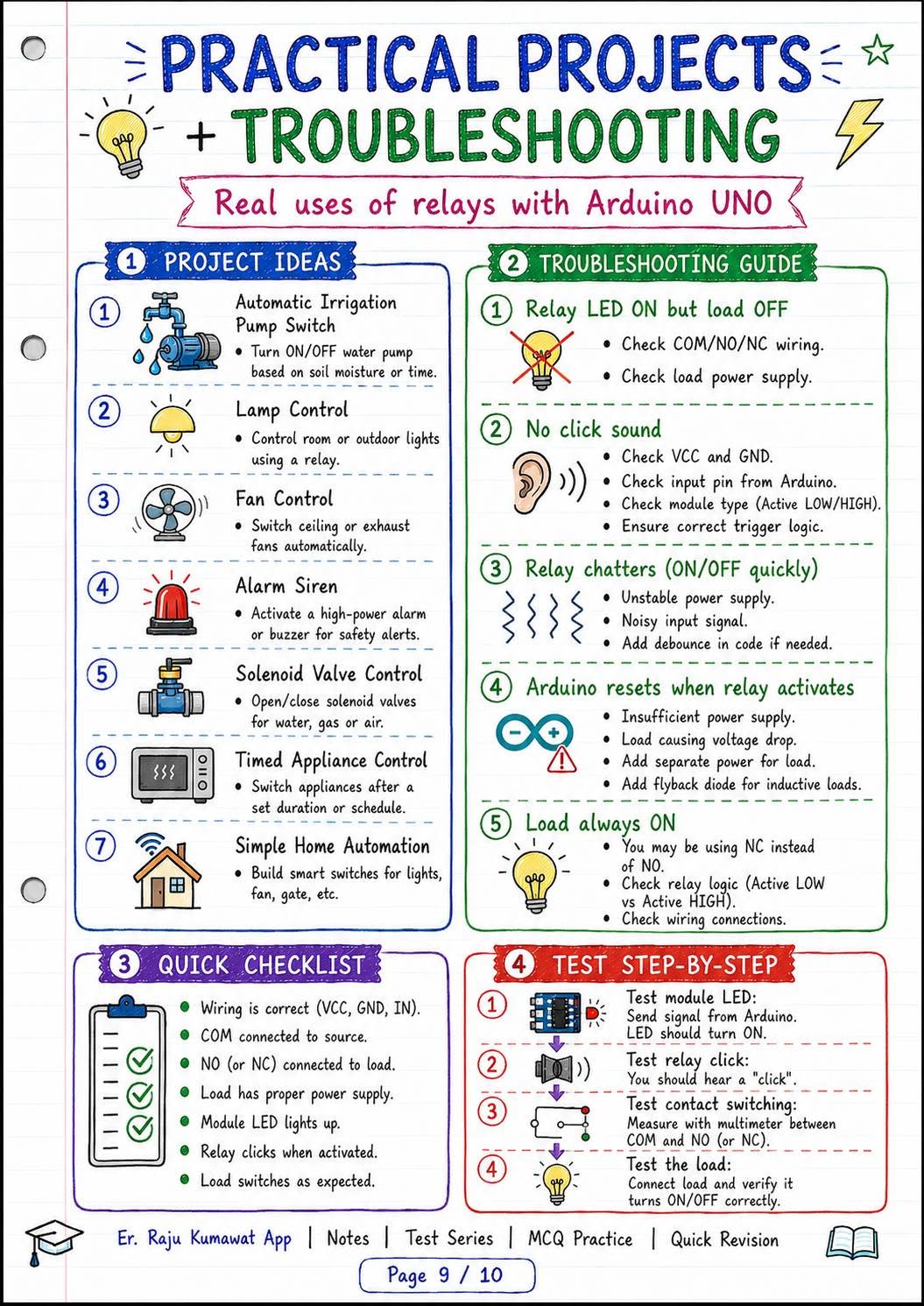

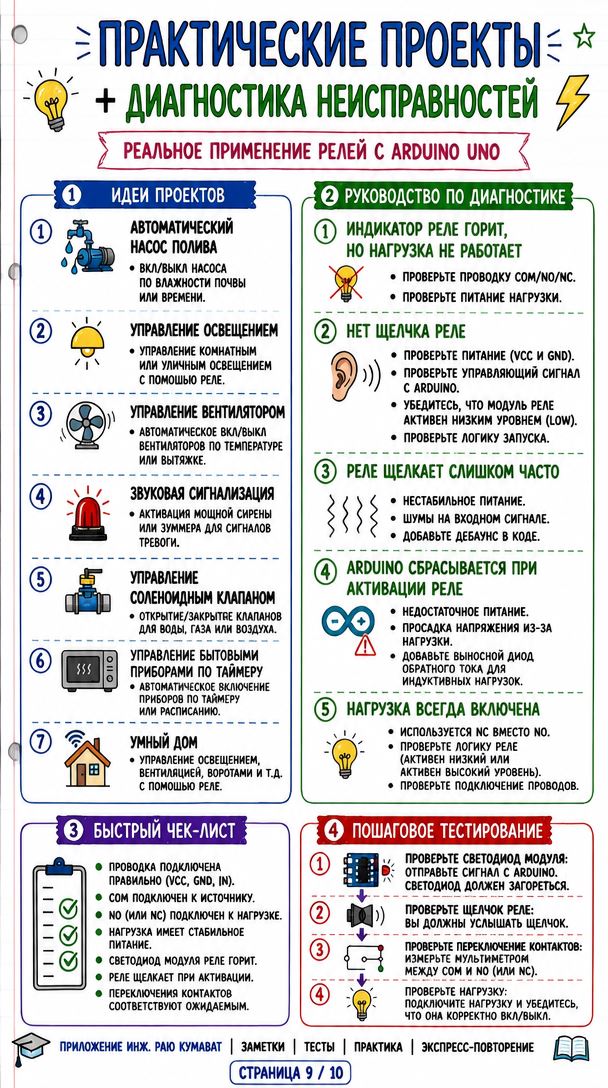

9. Практические проекты + устранение неисправностей – 7 идей: автополив, управление освещением, вентилятором, сиреной, соленоидным клапаном и др. Таблица типичных проблем (реле щёлкает, но нагрузка не включается; Arduino сбрасывается при активации и т.д.) и их решение.

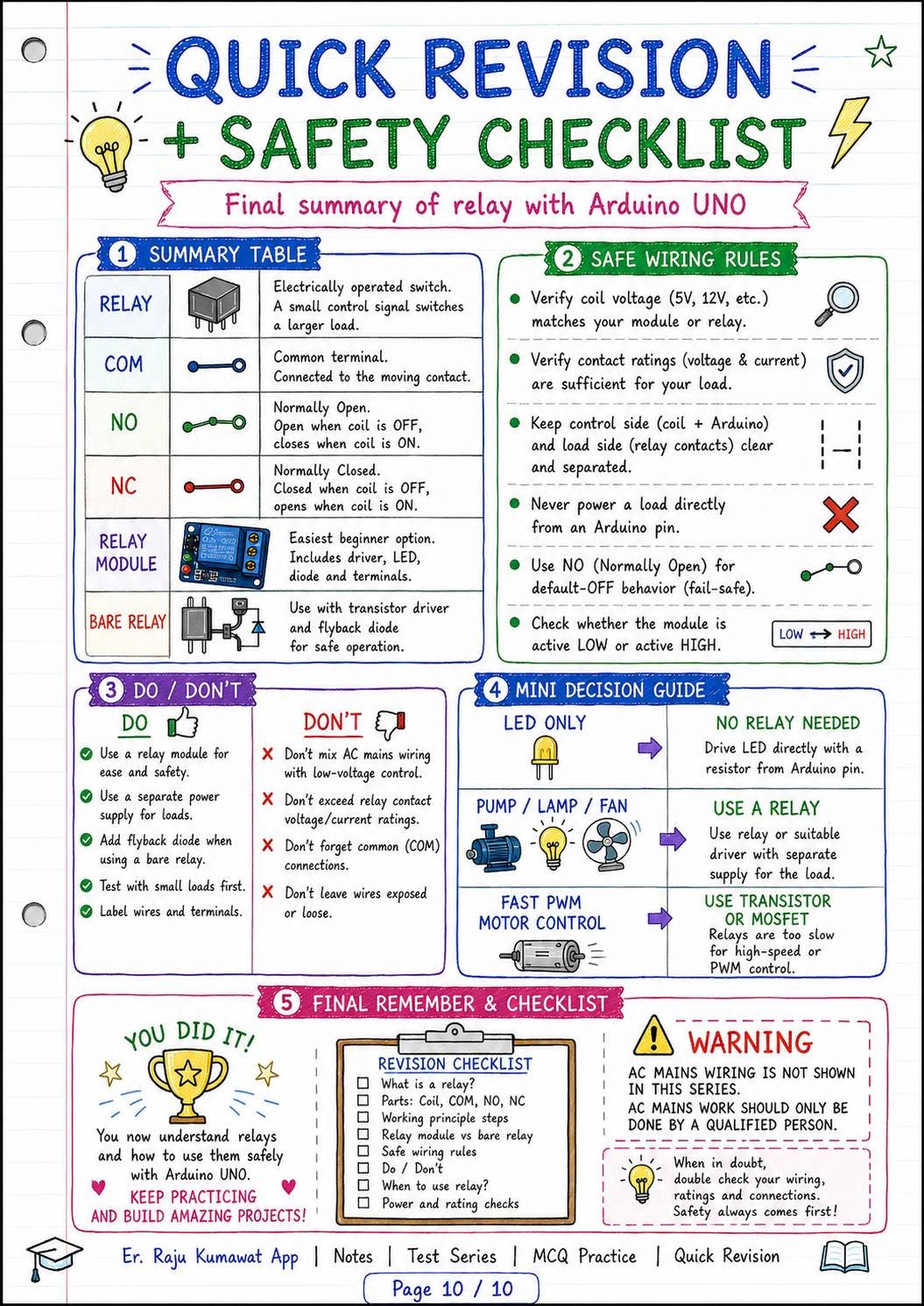

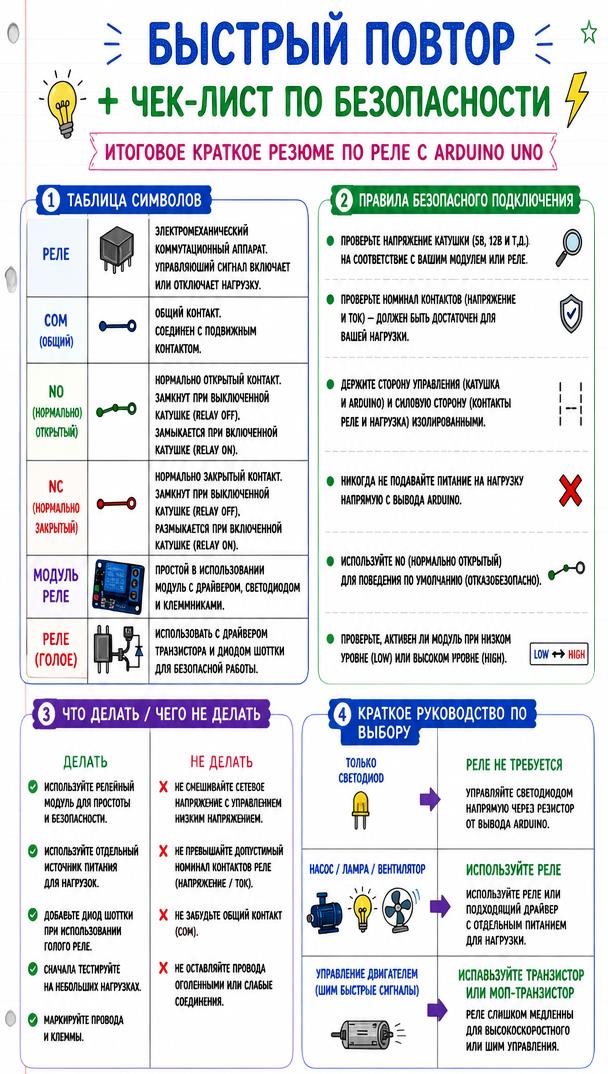

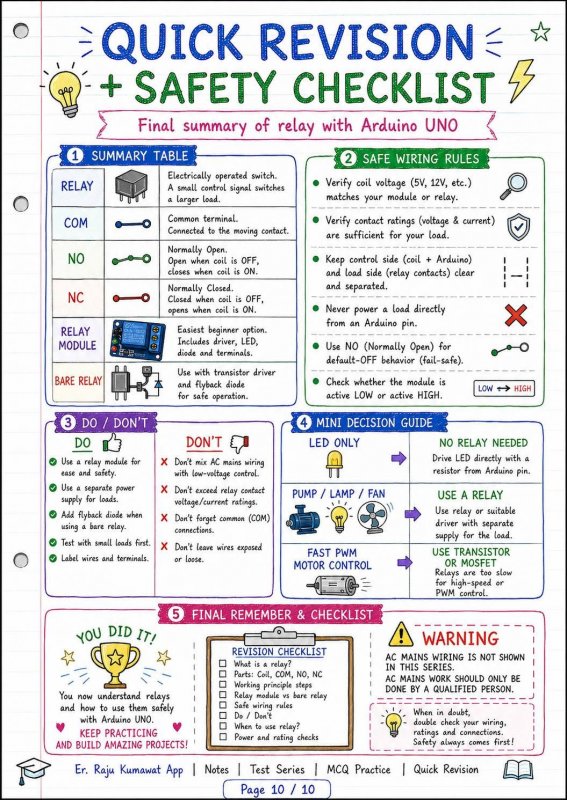

10. Быстрый повтор + чек-лист безопасности – глоссарий (COM, NO, NC), правила выбора реле (напряжение катушки, ток контактов), что можно и нельзя делать (do’s and don’ts), краткое руководство по выбору (реле или транзистор для ШИМ).

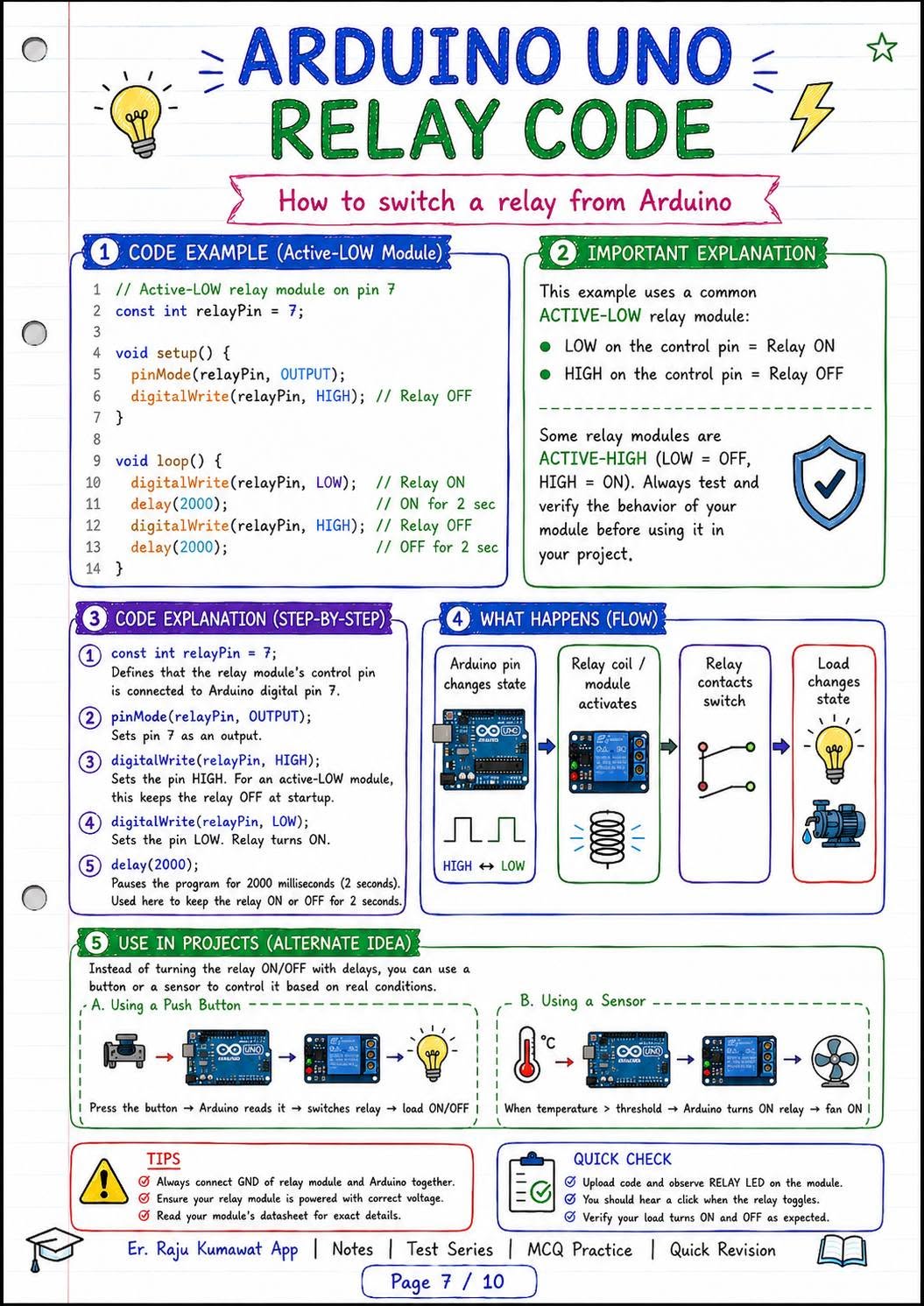

Код управления реле (стр. 7)
Пример для активно-низкого модуля (LOW = реле включено, HIGH = выключено):
const int relayPin = 7;
void setup() {
pinMode(relayPin, OUTPUT);
digitalWrite(relayPin, HIGH); // реле выключено при старте
}
void loop() {
digitalWrite(relayPin, LOW); // реле включено
delay(2000); // нагрузка активна 2 секунды
digitalWrite(relayPin, HIGH); // реле выключено
delay(2000); // пауза 2 секунды
}
Пояснение:
relayPin – пин 7.
pinMode(…, OUTPUT) – настройка как выхода.
digitalWrite(LOW) – для active-low модуля означает включить реле.
Важно: некоторые модули имеют активный-высокий уровень (HIGH = включено). Всегда проверяйте поведение модуля перед проектом.
Расширение: можно управлять реле по кнопке или через датчик (температура, влажность) – например, при превышении порога включать вентилятор.
