Энергоаудит (энергетическое обследование) представляет собой систематическое и комплексное обследование систем энергоснабжения и энергопотребления промышленного предприятия с целью выявления источников неэффективного использования энергетических ресурсов и разработки комплекса практических мероприятий по снижению энергопотребления.

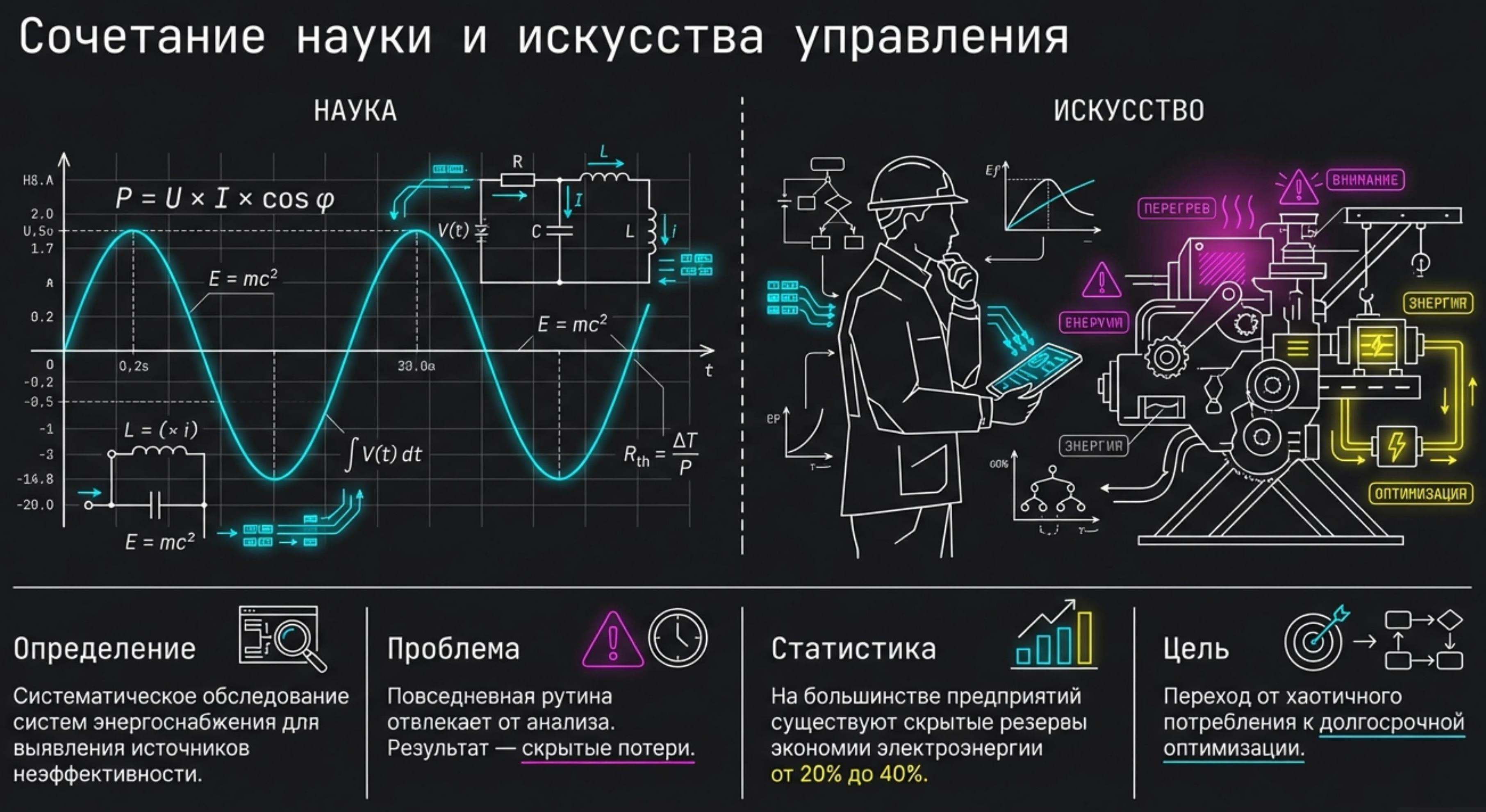

По сути, это сочетание науки и искусства: с одной стороны, энергоаудит опирается на строгие методы анализа и расчётов, а с другой стороны, он требует от специалиста опыта, интуиции и глубокого понимания технологических процессов.
В условиях постоянного роста тарифов на электроэнергию вопрос снижения энергопотребления становится всё болееактуальным для промышленных предприятий. Практика показывает, что на большинстве предприятий существуютзначительные скрытые резервы экономии электроэнергии, часто составляющие от 20 до 40 процентов от текущего потребления.
Эти резервы остаются невыявленными потому, что повседневная работа отвлекает инженеров и руководителей отпроведения специализированного анализа энергетического хозяйства.
Энергоаудит позволяет выйти за рамки текущих задач и взглянуть на энергопотребление с позиции долгосрочной оптимизации и повышения эффективности.
Что такое энергоаудит и почему он нужен
Энергоаудит - это не одноразовый отчёт, а стратегический процесс, который помогает предприятию понять, куда уходит энергия, где она расходуется неэффективно, и какие конкретные действия могут снизить затраты. Результаты энергоаудита используются для разработки инвестиционной программы по энергосбережению, которая обычно окупается за период от нескольких месяцев до трёх лет в зависимости от типа реализуемых мероприятий.
Основные цели энергоаудита определены российским законодательством и методическими документами, разработанными специалистами в этой области.

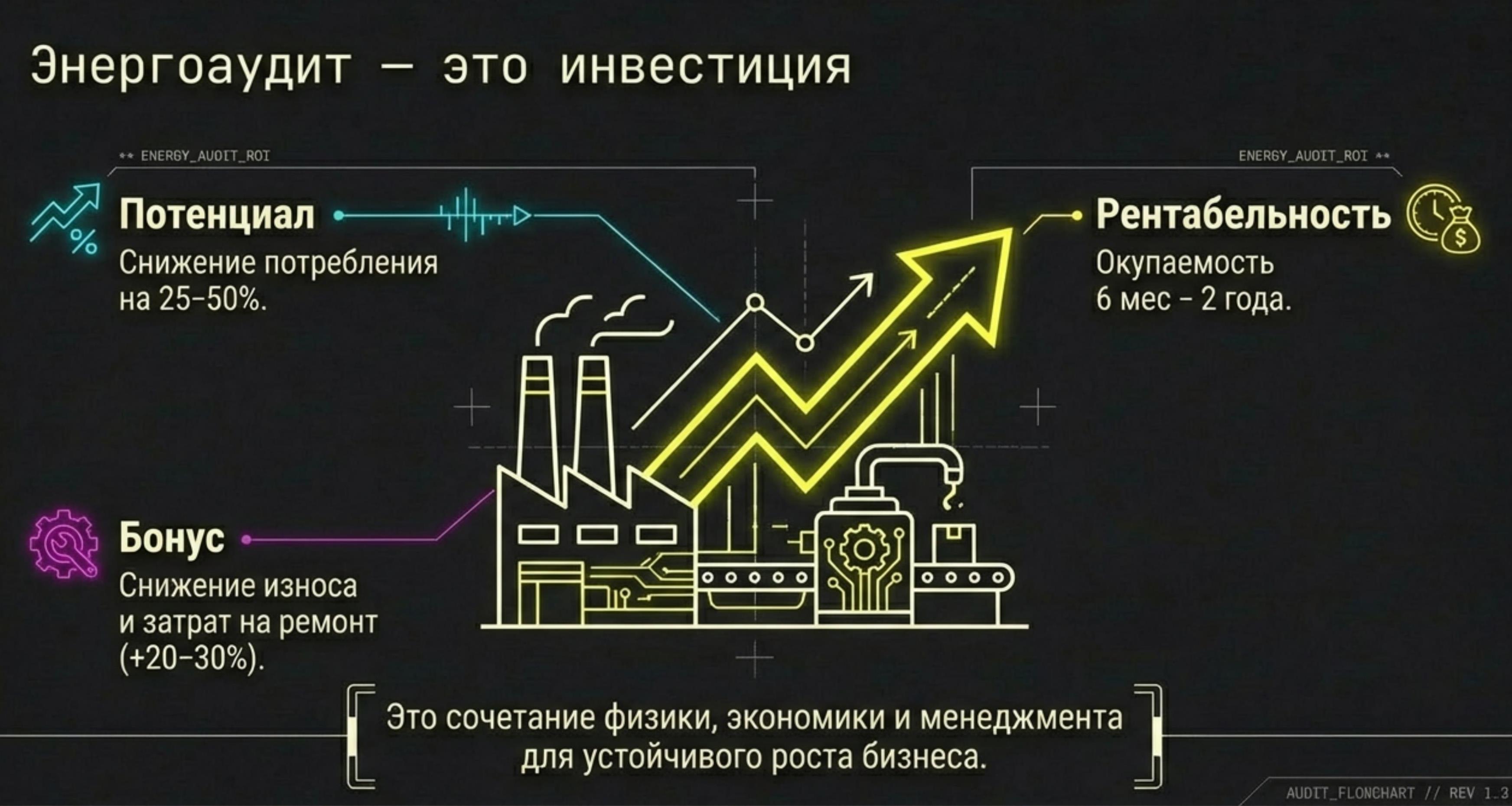

Во-первых, энергоаудит позволяет получить достоверную информацию о фактическом состоянии энергопотребления на предприятии.
Во-вторых, он выявляет причины избыточного потребления энергии, включая как технические причины (неправильно подобранное оборудование, неправильная эксплуатация), так и организационные причины (отсутствие системы мониторинга энергопотребления, недостаточная мотивация персонала).
В-третьих, энергоаудит позволяет количественно оценить резервы экономии и определить экономическую целесообразность вложения инвестиций в различные энергосберегающие мероприятия.
Уровни детализации энергоаудита

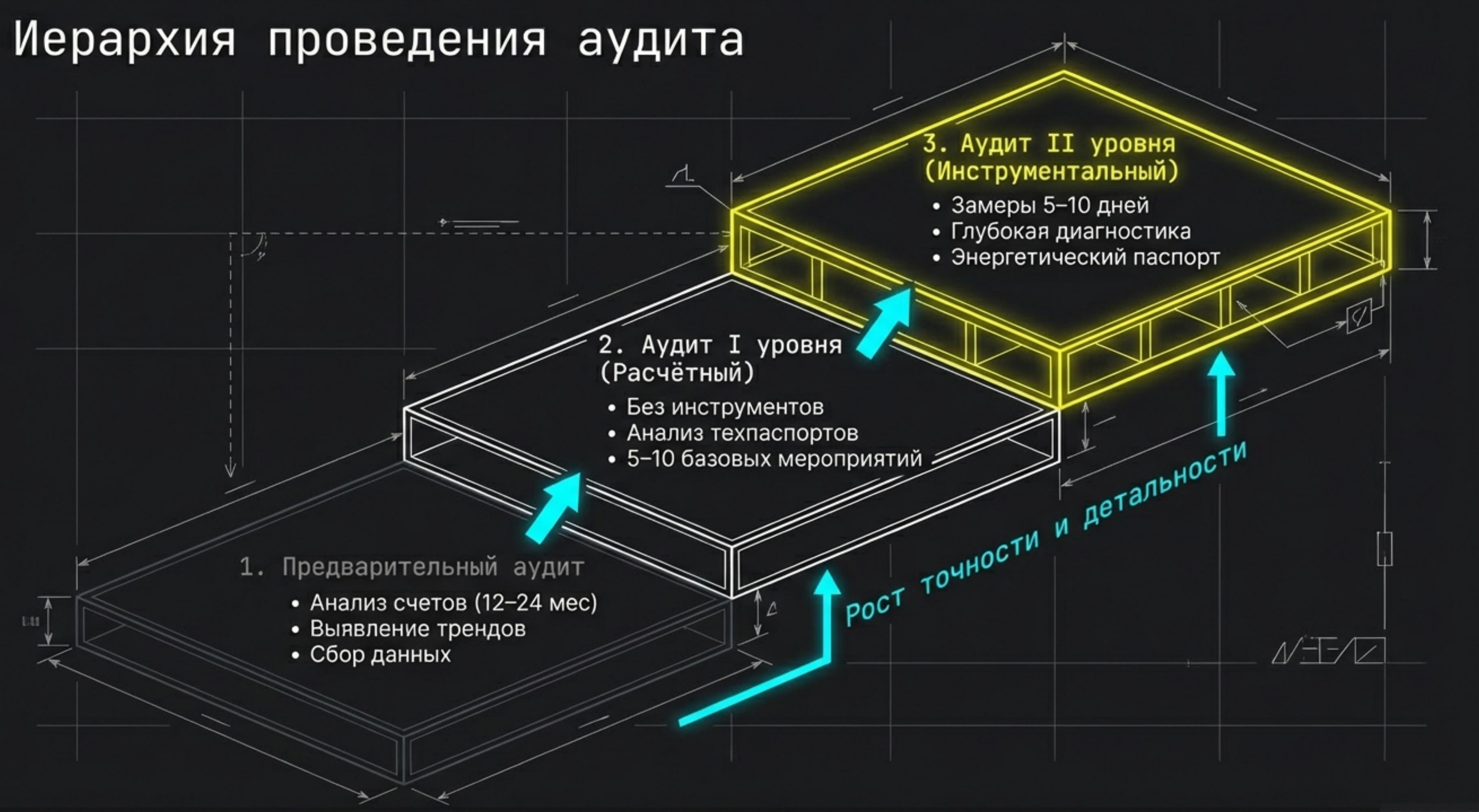

Принято различать несколько уровней проведения энергоаудита, которые отличаются глубиной анализа.
Предварительный аудит (предаудит) выполняется в целях предварительной оценки необходимости и целесообразностипроведения полноценного энергоаудита. На этом этапе специалист знакомится с общей информацией о предприятии - его основной вид деятельности, численность персонала, объёмы выпуска продукции.
Затем анализируются счета на оплату электроэнергии за последние 12–24 месяца, выявляется тренд потребления(растёт или снижается), определяется пиковое потребление в течение суток и сезонные колебания. На этапе предаудита собираются первичные данные о наиболее энергоёмких участках производства путём проведения бесед с руководством и ответственными специалистами. По результатам предаудита составляется предварительный отчёт, на основе которого руководство предприятия решает, целесообразно ли проводить более глубокий аудитвторогоуровня.
Энергоаудит первого уровня представляет собой расчётный анализ энергопотребления на основе номинальныххарактеристик оборудования, технических паспортов и информации из отчётной документации предприятия.
На этом уровне не используются инструментальные измерения с дорогостоящей аппаратурой. Вместо этого специалист собирает информацию о каждом крупном потребителе электроэнергии (электродвигатель, печь, компрессор и т.д.),определяет его номинальную мощность, выясняет типичный график работы в течение суток и года, затем рассчитывает Энергоаудит первого уровня может быть выполнен силами самого предприятия и не требует привлечения специалистовизвне.
Результатом обычно является список из 5–10 наиболее перспективных мероприятий по энергосбережению.
Энергоаудит второго уровня - это комплексное энергетическое обследование, включающее как анализ документальной информации, так и инструментальные измерения с использованием специализированного оборудования.
На этом уровне специалист проводит многодневные измерения параметров электрической сети (напряжение, ток, мощность, cos фи, гармоники), выполняет тепловизионное обследование для выявления утечек тепла и проблемных электрических соединений, измеряет уровни освещённости в различных помещениях, проводит анализ работы основного оборудования при различных режимах нагрузки.
На основе собранной информации разрабатывается детальный энергетический паспорт предприятия с распределением потребления по видам (электродвигатели, освещение, отопление и т.д.) и по подразделениям.
Энергоаудит второго уровня выполняется специализированными организациями и стоит дороже (обычно от 100 до 500 тысяч рублей), но позволяет разработать очень точные рекомендации и прогнозы эффекта от внедрения энергосберегающих мероприятий.
Этап первый: ознакомление с объектом и сбор исходной информации
Энергоаудит начинается с детального ознакомления энергоаудитора с предприятием. На первом этапе необходимо получить полное представление о структуре предприятия, его организационной структуре, основных технологических процессах и системах энергоснабжения.
Энергоаудитор должен собрать информацию о системе электроснабжения предприятия: на каком напряжении работают основные потребители (380 В, 220 В, 10 кВ, 35 кВ?), какова мощность главного трансформатора, имеются ли собственные источники генерирования электроэнергии (дизель-генераторные установки), существует ли система резервного питания для критичного оборудования.
Далее необходимо создать полный реестр основного технологического оборудования - электродвигателей, электронагревателей, электросварочного оборудования, холодильных установок и т.д.
Для каждого единицы оборудования фиксируется его номинальная мощность (указывается в кВт), тип (асинхронный двигатель, вентилятор, насос и т.д.), год выпуска, техническое состояние, примерный график работы.
Очень важно понимание вспомогательных систем предприятия - системы отопления, вентиляции и кондиционирования (ОВКВ), водоснабжения и водоотведения, сетей сжатого воздуха (компрессорные станции). Во многих случаях именно вспомогательные системы потребляют неожиданно большое количество электроэнергии, потому что работают круглосуточно без дополнительной оптимизации.
Ключевым источником информации являются счета за электроэнергию, выставляемые энергоснабжающей компанией. распределение потребления по временным интервалам (пик, полупик, ночь).
Анализ этих данных позволяет выявитьсезонные колебания потребления (летом обычно выше из-за кондиционирования, зимой может быть выше из-заобогрева), суточные колебания (максимум днём при двусменной работе, минимум ночью), тренды (растёт ли потребление год от года или снижается).
Этап второй: анализ энергопотребления и выявление энергоёмких подразделений
На втором этапе энергоаудитор приступает к анализу собранной информации с целью понимания структуры потребления электроэнергии на предприятии.
Первый важный показатель - это распределение потребления между основными потребителями. Для типичногопромышленного предприятия машиностроения структура потребления примерно такова: электродвигатели (насосы, вентиляторы, компрессоры, станки) составляют 60–70 процентов от общего потребления, электросварка иэлектронагрев - 15–25 процентов, освещение - 5–10 процентов, вспомогательное оборудование и офисное оборудование - 3–5 процентов.
Из этого распределения видно, что в первую очередь внимание и инвестиции должны быть направлены на оптимизациюработы электродвигателей, так как именно они потребляют большую часть электроэнергии.
Второй важный показатель - это коэффициент использования установленной мощности. Этот коэффициент рассчитывается как отношение средней нагрузки оборудования в течение дня (или месяца) к его максимальной (выбрана завышенная мощность при проектировании) или что режимы работы предприятия значительно изменились смомента установки оборудования.
Третий важный показатель - это удельное потребление электроэнергии. Удельное потребление рассчитывается как отношение общего годового потребления электроэнергии (в кВтч) к объёму выпущенной продукции (в натуральных единицах, например тоннах или штуках).
Этот показатель позволяет оценить энергоэффективность каждого подразделения и сравнить его с аналогичными показателями других предприятий той же отрасли. Если удельное потребление на вашем предприятии на 20–30 процентов выше, чем на конкурирующих предприятиях, это сигнал о необходимости проведения детальной диагностики.
Этап третий: инструментальные измерения и диагностика
Инструментальные измерения проводятся на этапе энергоаудита второго уровня. Специалист привозит на предприятие специализированное оборудование и проводит измерения в течение 5–10 дней, что позволяет охватить различные режимы работы - рабочие дни, выходные дни, разные смены.

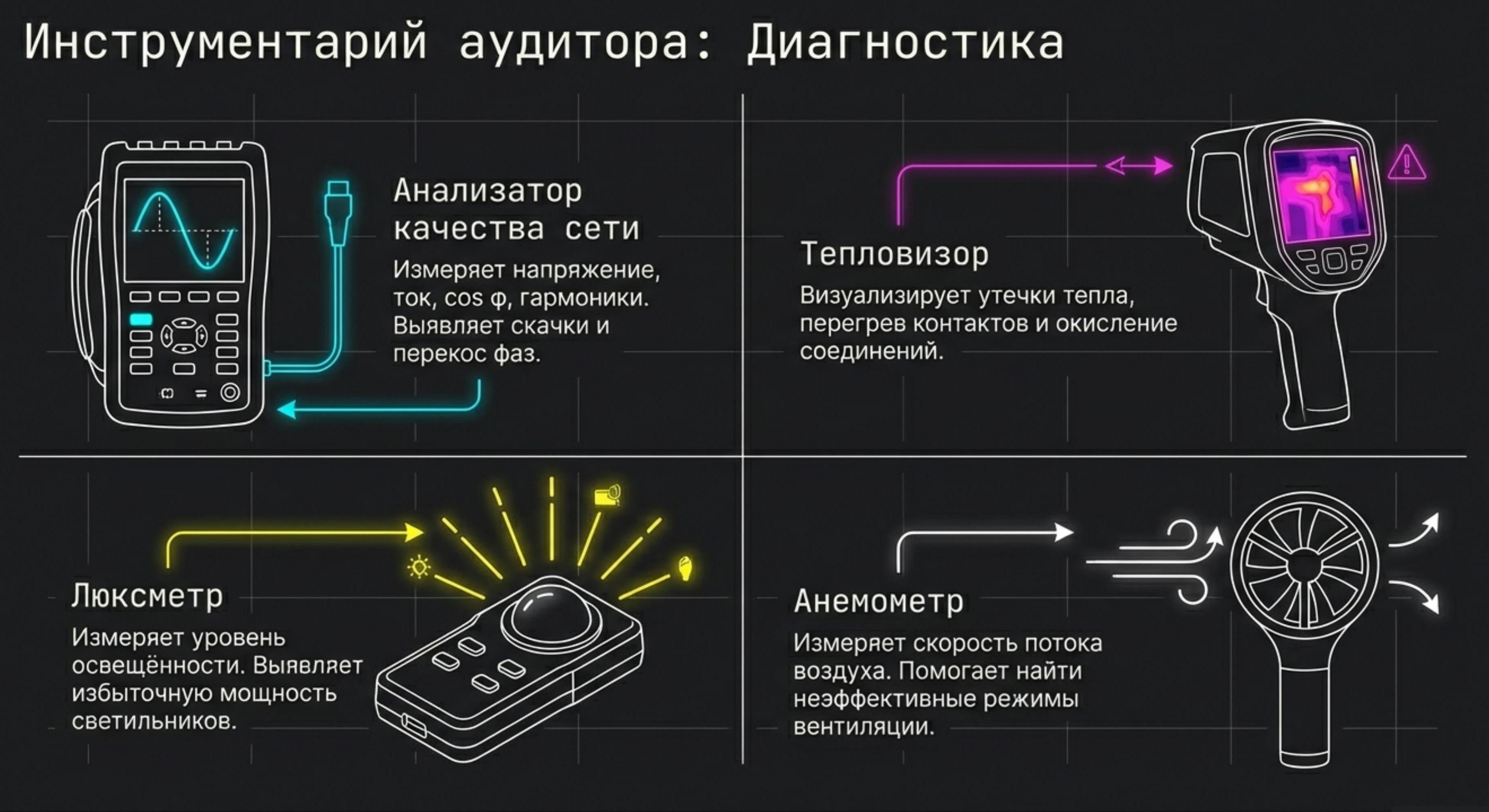

Основной инструмент энергоаудитора - это анализатор качества электрической энергии класса А (например, METREL MI 2892, Fluke 435-II, Hioki PW3198). Этот прибор подключается к электросети и в течение нескольких суток записывает всепараметры электросети: напряжение (в вольтах и его гармонический состав), ток (в амперах и его гармоническийсостав), активную мощность (в кВт), реактивную мощность (в кВАр), коэффициент мощности cos фи.
Анализатор позволяет выявить целый ряд проблем: скачки напряжения, которые могут привести к преждевременномувыходу из строя электроборудования, наличие гармоник высших порядков (признак нелинейной нагрузки, напримеримпульсных источников питания), сильный перекос по фазам (один фазный провод сильно нагружен, другие нет), низкий коэффициент мощности, указывающий на большое потребление реактивной энергии.Второй важный инструмент - тепловизор (инфракрасная камера).

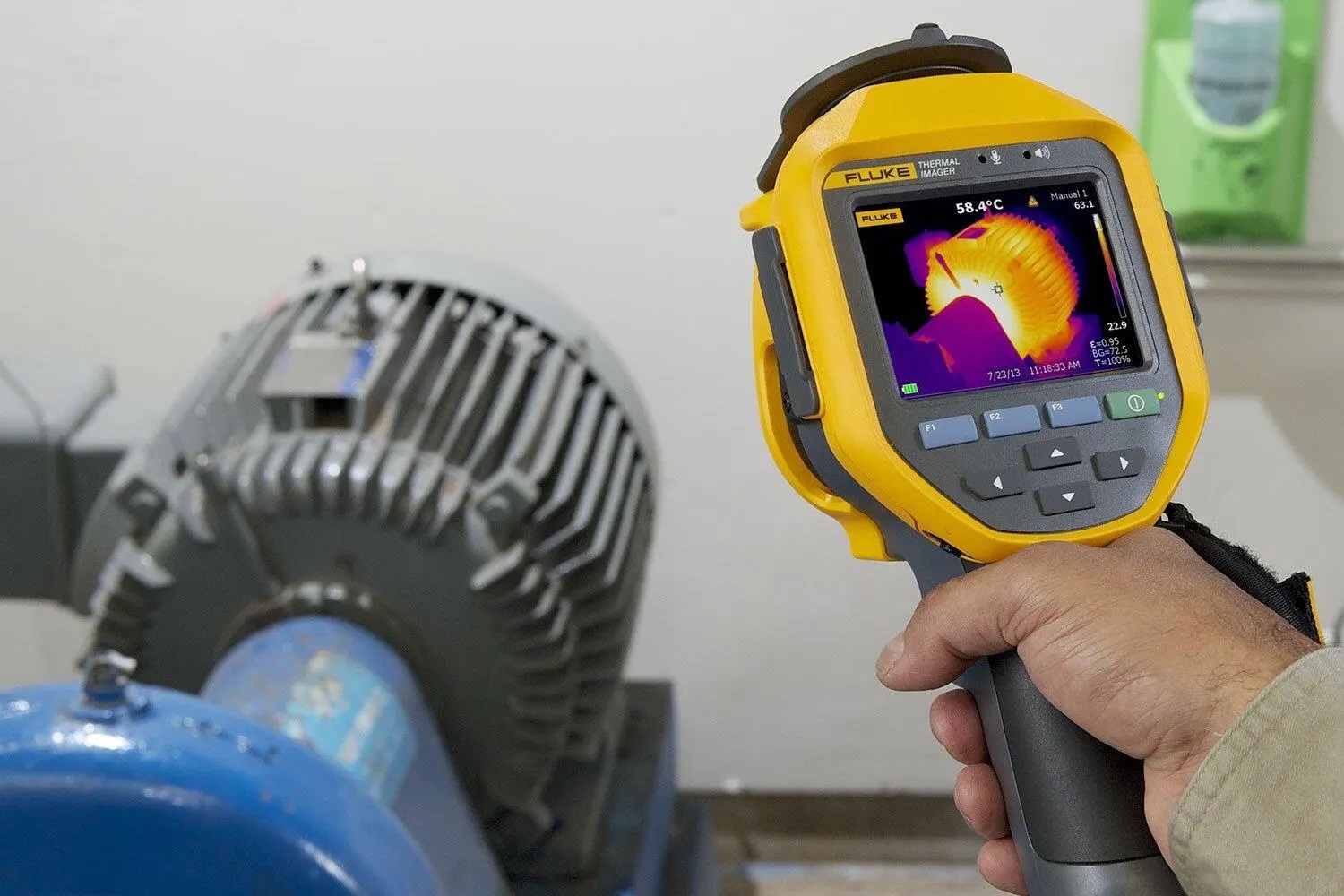

Тепловизор позволяет увидеть, какие участки в таких местах выделяется дополнительное тепло и теряется электроэнергия. Горячие нефизолированные трубопроводыгорячей воды и пара указывают на потери тепла в окружающую среду. Холодные окна и двери в зимнее время на тепловизоре указывают на недостаточную теплоизоляцию.
Третий инструмент - люксметр (измеритель освещённости). С его помощью измеряется уровень освещённости в различных помещениях (в люксах). Затем этот показатель сравнивается с нормативными значениями, которые установлены для различных типов помещений (например, производственные цеха должны иметь освещённость 200–300 люкс, офисы - 300–500 люкс).
Часто выясняется, что освещённость значительно превышает норму, это означает, что светильники излишне мощные или установлены в большем количестве, чем необходимо.
Четвёртый инструмент - анемометр (измеритель скорости потока воздуха). С его помощью можно измерить скорости потоков воздуха в вентиляционных каналах и выявить неэффективные режимы работы вентиляторов. Часто вентиляторы работают на максимальной скорости, тогда как фактическая потребность в воздухообмене может быть значительно ниже.
Этап четвёртый: разработка энергетического паспорта и выявление резервов
После завершения всех измерений и анализа собранной информации энергоаудитор разрабатывает энергетический паспорт предприятия. Это сложный документ, который описывает состояние энергопотребления предприятия со всех сторон.
Энергетический паспорт содержит несколько основных разделов:
- Первый раздел - это энергетический баланс, в котором показано распределение потреблённой электроэнергии по видам потребления (основное производство, вспомогательные системы, потери) и по подразделениям предприятия.
- Второй раздел - это ключевые показатели энергоэффективности: удельное потребление на единицу продукции,удельное потребление на квадратный метр площади, средняя стоимость одного кВтч с учётом дифференцированных тарифов. Третий раздел - это анализ пиковых нагрузок и колебаний потребления во времени. На основе этого анализа частовыявляется, что определённое оборудование может быть перенесено на ночные часы (когда дешевле) или что пиковые нагрузки можно сгладить путём изменения графиков работы.
- Четвёртый и самый важный раздел - это выявленные проблемы и резервы экономии. Здесь перечисляются конкретныеисточники неэффективного потребления: неправильно подобранное оборудование, работающее при неоптимальнойнагрузке; потери электроэнергии в сети и на холостом ходу оборудования; нерациональные режимы работы (например, вентилятор работает на полную мощность, хотя потребность в воздухообмене составляет 50% от номинала); излишняямощность установленного оборудования.
Часть II: Выявление источников неэффективного потребления
Система электродвигателей: главный потребитель электроэнергии
Электродвигатели используются во множестве приложений на промышленном предприятии: в насосах для перекачки воды и других жидкостей, в вентиляторах для обеспечения воздухообмена, в компрессорах для производства сжатого воздуха, в станках и других производственных механизмах. Поскольку электродвигатели составляют 60–70 процентов от общего потребления электроэнергии, именно они должны быть в центре внимания энергоаудитора.

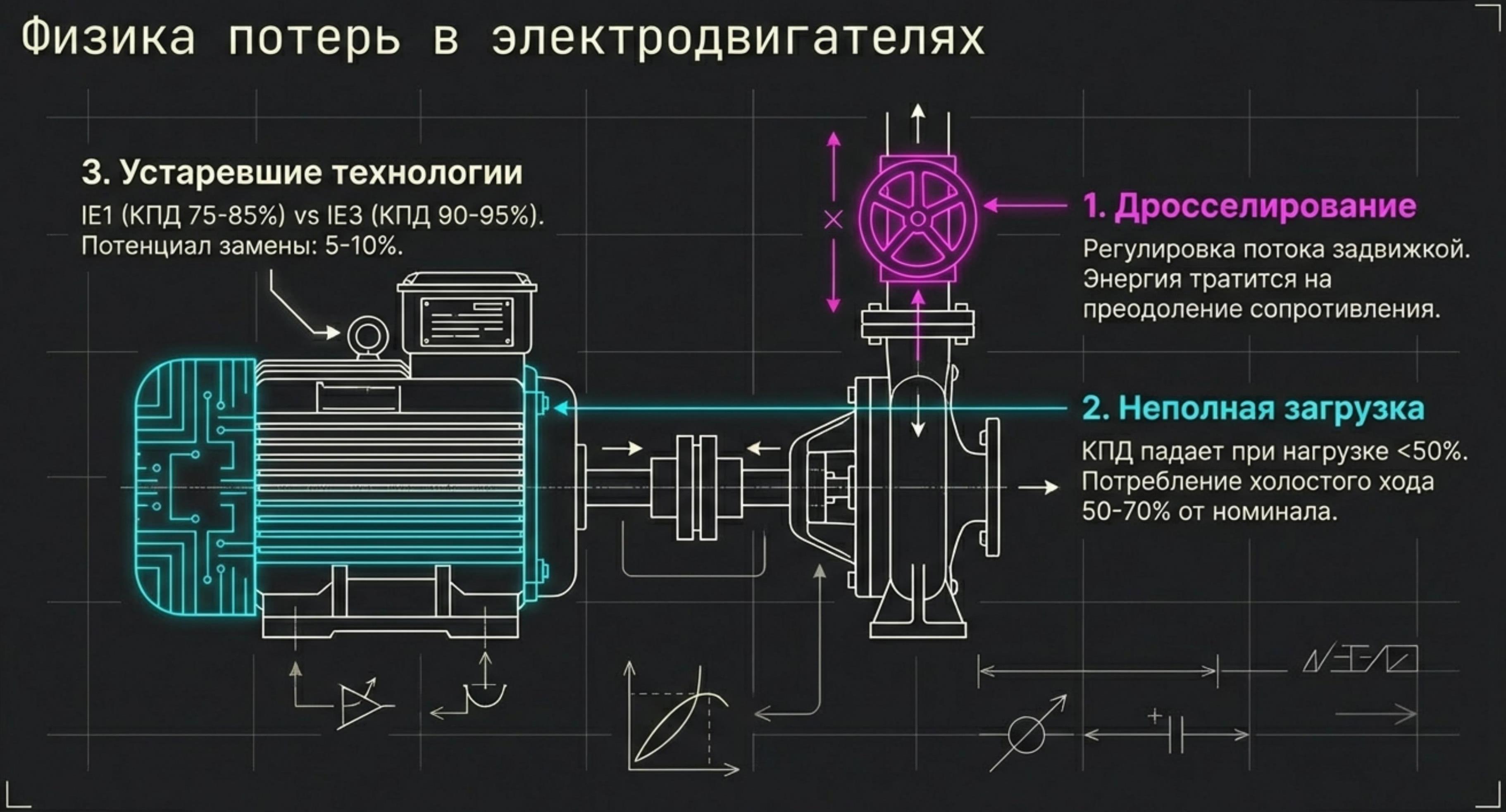

Основные источники неэффективности при работе электродвигателей можно понимать логически, если вспомнить физику их работы.
Асинхронный трёхфазный электродвигатель - это устройство, которое преобразует электрическую энергию в механическую энергию вращения. Каждый электродвигатель имеет номинальную (паспортную) мощность, при которой он работает наиболее эффективно. Однако в реальности электродвигатели часто работают при нагрузке, отличной от номинальной.
Первая форма неэффективности - это работа с дросселированием. Представьте насос, который закачивает воду в резервуар. Номинальный расход насоса - 50 м3/час, но фактический требуемый расход составляет только 30 м3/час (60 процентов от номинала).
Неправильный способ решения этой проблемы - установить дроссельную заслонку на выходе насоса, которая частично перекрывает поток, снижая давление на выходе. Проблема в том, что насос всё ещё работает на полную мощность, но вся лишняя энергия тратится на преодоление сопротивления заслонки и выделяется в виде тепла. Это похоже на то, что вы нажимаете педаль газа в машине до упора, но одновременно жимом педаль тормоза - энергия расходуется впустую.
Вторая форма неэффективности - работа без нагрузки или с неполной загрузкой. Асинхронный электродвигатель потребляет примерно от 50 до 70 процентов номинальной мощности даже при работе на холостом ходу (без нагрузки).
Если оборудование работает периодически (например, компрессор работает 2 часа в день, а остальное время стоит, но остаётся включённым в сеть), то это означает неэффективное использование электроэнергии.
Третья форма неэффективности - использование старых электродвигателей с низким КПД. Электродвигатели, выпущенные 20–30 лет назад (класс энергоэффективности IE1), имеют КПД примерно 75–85 процентов, в то время как современные высокоэффективные электродвигатели (класс IE3) имеют КПД 90–95 процентов.
При замене старого электродвигателя на новый с той же номинальной мощностью экономия электроэнергии может составить 5–10 процентов.
Системы вентиляции и кондиционирования: скрытые потребители
Вентиляционные системы на промышленных предприятиях часто работают в неоптимальных режимах. Здание проектировалось, например, с расчётом на максимальное тепловыделение оборудования и максимальное количество рабочих в смену, но фактическое производство может составлять только 50–60 процентов от проектного. Вентиляторы, однако, продолжают работать на полную мощность, поддерживая избыточный воздухообмен.
В летний период кондиционирование воздуха может быть настроено на поддержание температуры 18–20°C в цехе, в то время как норма - 22–24°C.
Каждый градус Цельсия понижения температуры требует примерно 5–7 процентов дополнительной мощности на кондиционирование. Если температуру поднять на несколько градусов (в разумных пределах, безопасных для оборудования и комфортных для людей), можно сэкономить значительное количество электроэнергии.
В зимний период в отапливаемых помещениях часто происходит избыточный прогрев из-за неправильной настройки термостатов.
Теплотворность одного килограмма топлива примерно одинакова независимо от того, нагреваем ли мы помещение до 18 градусов или до 25 градусов, но потребление электроэнергии на циркуляцию теплоносителя (работа циркуляционных насосов) и на сопровождающее оборудование будет выше при выборе более высокой температуры.

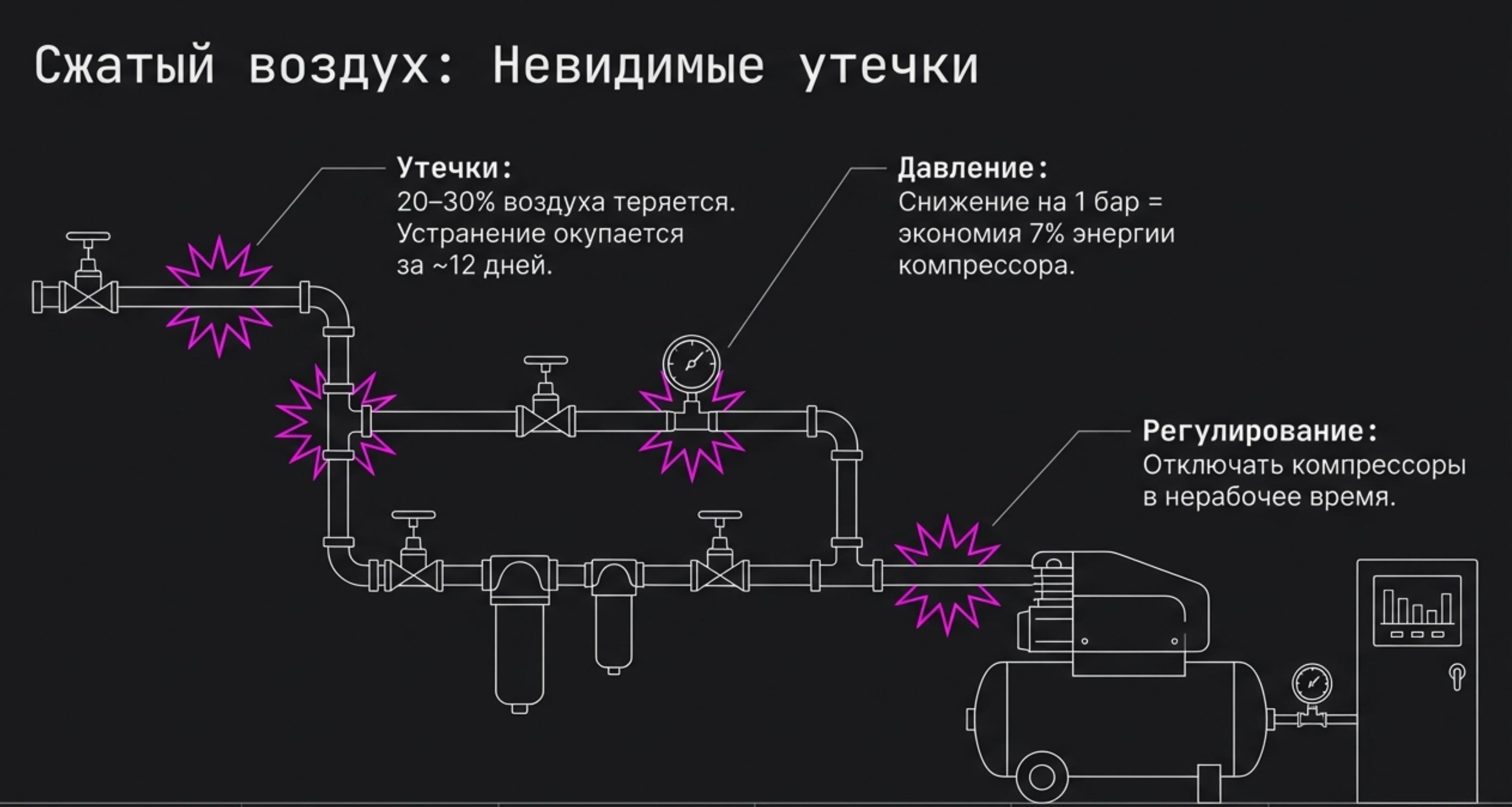

Система сжатого воздуха: распространённый источник потерь
Системы производства и распределения сжатого воздуха на промышленных предприятиях часто называют «скрытыми потребителями» электроэнергии, потому что их неэффективность не очевидна на первый взгляд. Компрессор может работать в подсобном помещении, и его мощность не включается в счёт основного оборудования.
Проблема номер один в компрессорных системах - это утечки. Ржавые трубы, ненадёжные соединения, износанные уплотнители ведят к значительным утечкам сжатого воздуха. Типичное промышленное предприятие может терять 20–30 процентов производимого сжатого воздуха просто через щели и соединения.
Представьте, что вы работаете с компрессором мощностью 50 кВ, работающим 8 часов в день - потеря 25 процентов воздуха означает потерю 10 кВ мощности, или примерно 80 кВтч в день, что составляет 20,000 кВтч в год и затраты в 100,000 рублей при тарифе 5 руб./кВтч.
Проблема номер два - это неправильное давление в системе. Компрессор может быть настроен на выдачу давления 8 бар, в то время как фактические потребители требуют только 6 бар. Каждый лишний бар давления требует примерно 7–10 процентов дополнительной мощности компрессора. Таким образом, если снизить давление с 8 до 6 бар, можно достичь экономии 14–20 процентов энергии всей компрессорной системы.
Проблема номер три - это отсутствие системы регулирования компрессора по нагрузке. Компрессор может работать круглосуточно, производя полную проектную производительность, в то время как в определённые часы (ночь, выходные) потребление сжатого воздуха падает. При наличии системы автоматического управления компрессор может снижать производительность или вообще отключаться при отсутствии спроса.
Система освещения: потенциал экономии 60–70 процентов
Система освещения в промышленных предприятиях часто является примером неэффективности. На многих предприятиях всё ещё установлены люминесцентные лампы, выпущенные 10–15 лет назад, или даже более старые лампы накаливания. Эти источники света имеют низкий КПД (люмены на ватт) и производят значительное количество тепла, которое не только не требуется, но часто и вредно (загрузка на систему кондиционирования летом).
При прочих равных условиях замена всего люминесцентного и галогенного освещения на светодиодное (LED) может дать экономию электроэнергии на освещение в 60–70 процентов. Это означает, что если на освещение ежегодно тратится 100,000 кВтч электроэнергии (примерно 500,000 рублей), замена на LED позволит сэкономить 60,000–70,000 кВтч (300,000–350,000 рублей) в год.
Помимо прямой экономии электроэнергии на освещение, есть ещё один эффект: светодиодные лампы производят гораздо меньше тепла, чем люминесцентные. В летний период это снижает нагрузку на систему кондиционирования и может обеспечить дополнительную экономию 5–10 процентов мощности кондиционирования. Таким образом, общая экономия от замены освещения на LED часто превышает просто сумму сэкономленной электроэнергии на саму подсветку.

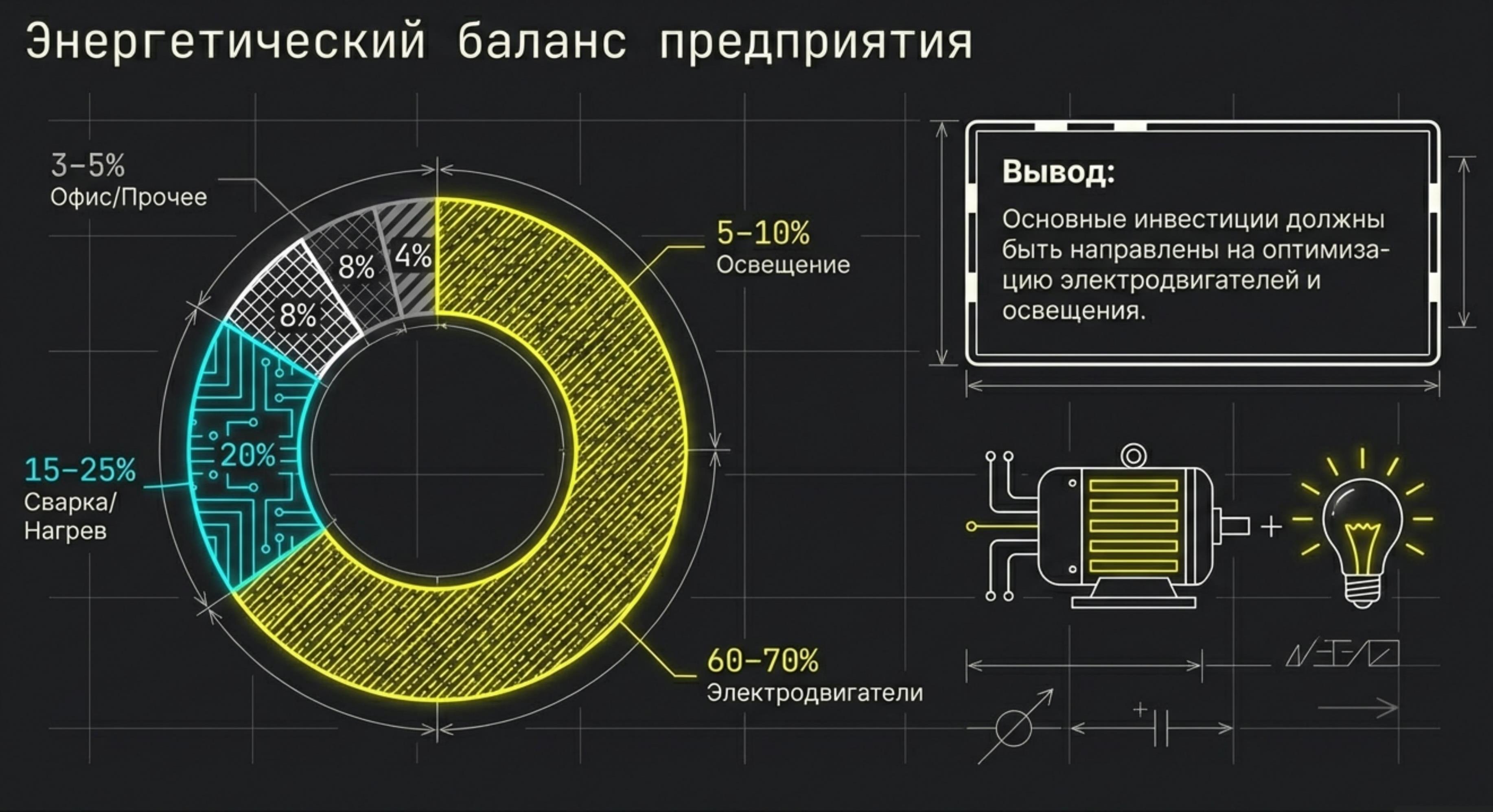

Общая структура потребления и приоритизация
Обобщая вышесказанное, типичное распределение потребления электроэнергии на промышленном предприятии выглядит следующим образом: электродвигатели в различных приложениях (насосы, вентиляторы, компрессоры, станки) потребляют 60–70 процентов, электросварка и электронагрев - 15–25 процентов, освещение - 5–10 процентов, вспомогательное и офисное оборудование - 3–5 процентов.
Из этого распределения ясно, что наиболее перспективными объектами для энергосбережения являются электродвигатели (в первую очередь путём установки частотных преобразователей и оптимизации режимов работы) и освещение (путём замены на LED).
Часть III: Методы и расчёты экономии электроэнергии
Частотные преобразователи для насосов и вентиляторов: основной инструмент экономии
Частотный преобразователь (ПЧ, Variable Frequency Drive - VFD) является одним из наиболее эффективных инструментов для экономии электроэнергии при работе с центробежными насосами и вентиляторами. Понимание того, почему ПЧ даёт такой большой эффект, требует знания основных физических законов, управляющих работой этих машин.

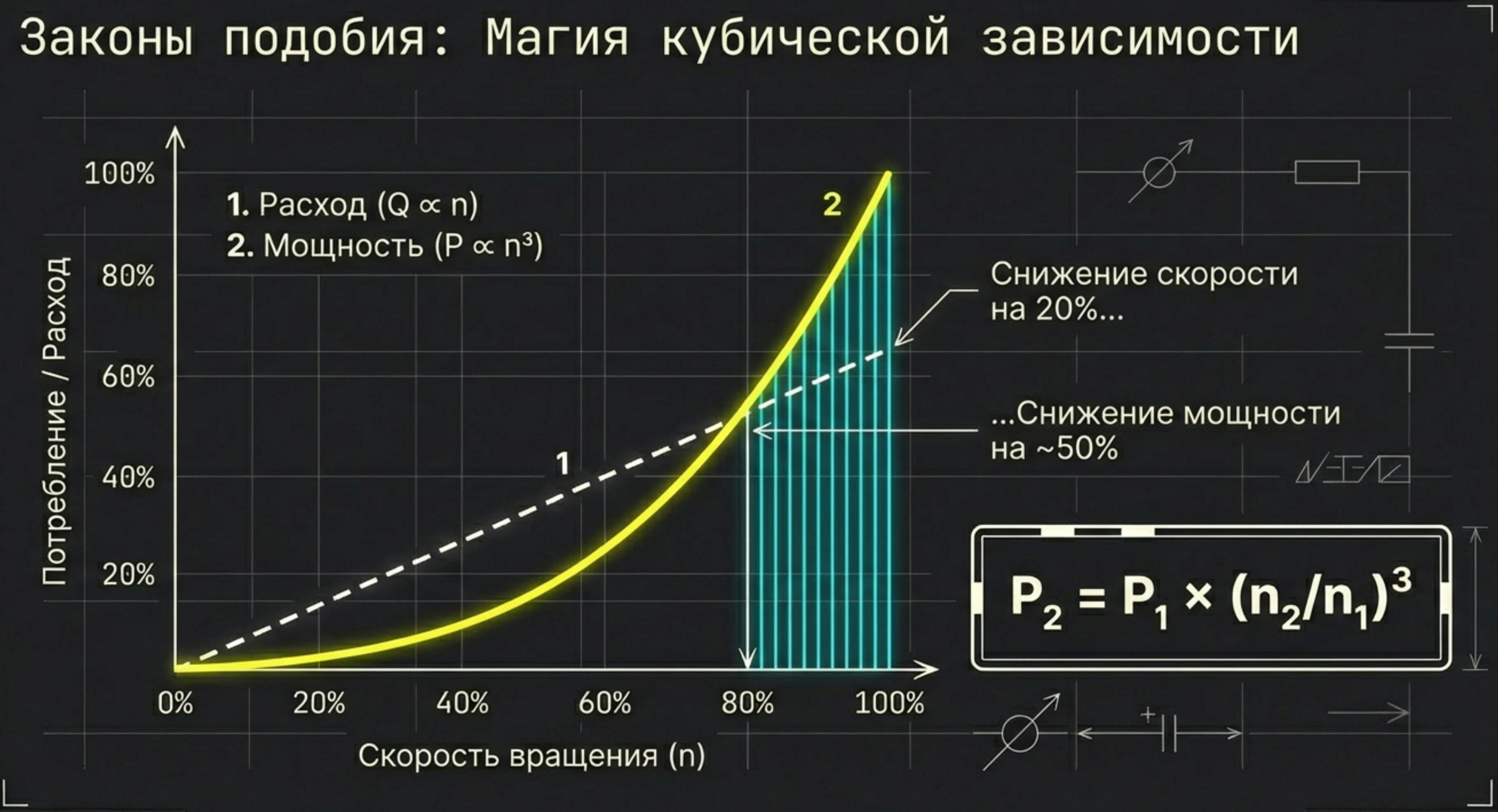

Физические законы работы центробежных машин
Центробежные насосы и вентиляторы описываются набором физических соотношений, которые известны инженерам как законы подобия или законы аффинности. Эти законы устанавливают связь между скоростью вращения машины и её рабочими параметрами.
При изменении скорости вращения вала машины с n1 на n2 (выраженные в оборотах в минуту), производительность машины (расход воды для насоса, расход воздуха для вентилятора) изменяется пропорционально скорости вращения. Это означает, что если мы снизим скорость вращения на 10 процентов (то есть новая скорость составляет 90 процентов от исходной), то производительность также снизится на 10 процентов. Это первый закон подобия: Q = n.
Второй закон подобия управляет изменением напора (для насоса) или давления (для вентилятора). Напор или давление пропорциональны квадрату скорости вращения. Это означает, что если мы снизим скорость вращения на 10 процентов, напор снизится на примерно 19 процентов (поскольку 0,92 = 0,81, а 1 х 0,81 = 0,19). Это имеет практическое значение: если система требует определённого напора (например, поднять воду на высоту 10 метров), то не все режимы работы машины будут допустимы. Однако для многих систем напор может быть переменным, и снижение напора приводит к экономии энергии.
Третий и самый важный закон подобия управляет потреблением мощности. Мощность, потребляемая центробежной машиной, пропорциональна кубу скорости вращения. Это означает, что при снижении скорости вращения на 10 процентов, потребляемая мощность снизится на 1 х (0,9)3 = 1 х 0,729 = 27,1 процента. При снижении скорости вращения на 20 процентов, мощность снизится на 1 х (0,8)3 = 1 х 0,512 = 48,8 процента!
Именно эти физические законы делают частотные преобразователи такими мощным инструментом экономии. Если требуется снизить расход жидкости или воздуха (что часто случается в реальности), можно вместо того чтобы использовать дроссельную заслонку (которая тратит энергию впустую), установить частотный преобразователь, который плавно снижает скорость вращения, пропорционально снижая при этом не только производительность, но и потребление мощности.

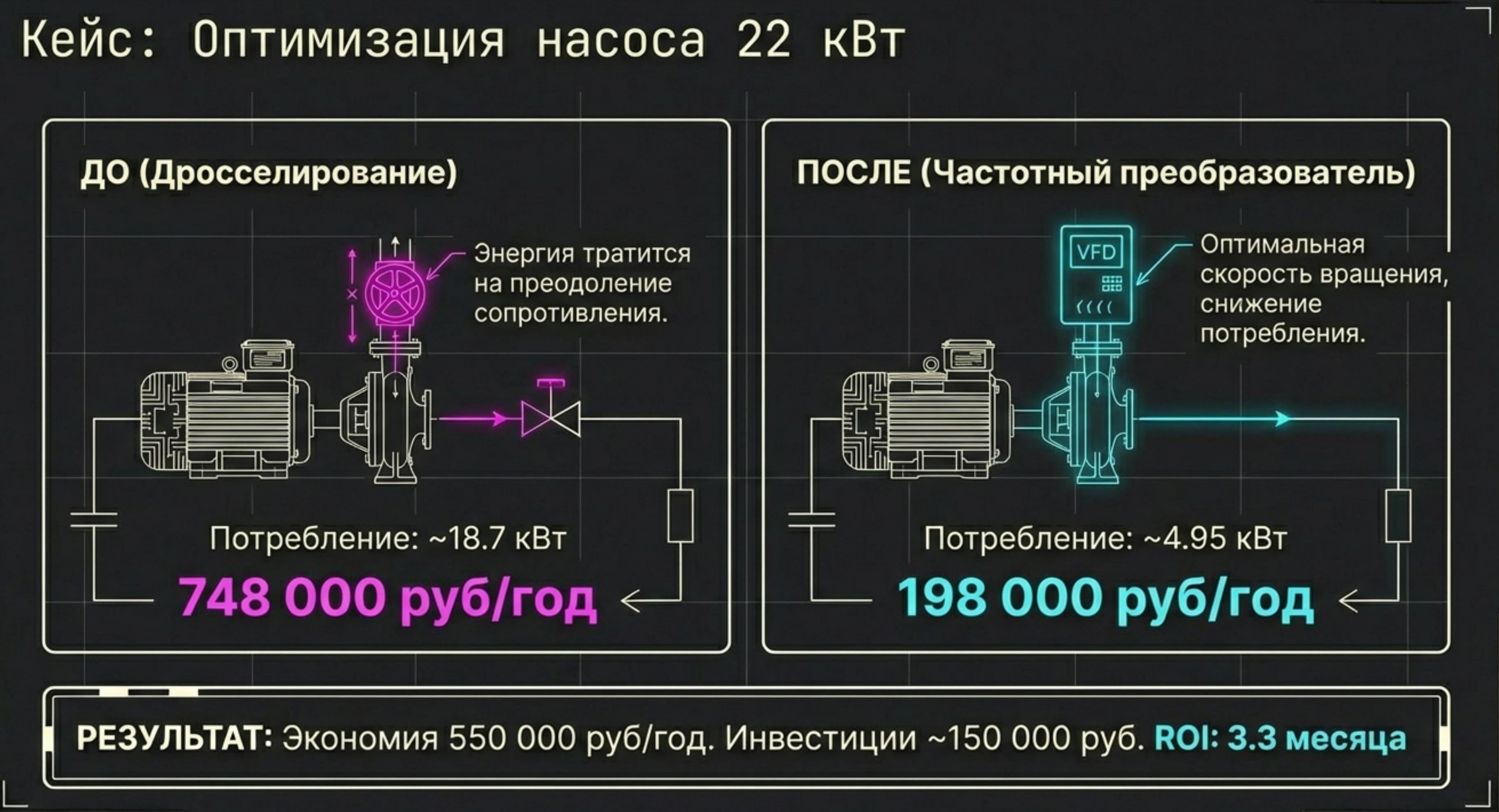

Практический пример расчёта экономии при установке ПЧ
Рассмотрим конкретный пример, который часто встречается на промышленных предприятиях. На производстве стоит центробежный насос с номинальной мощностью 22 кВт, предназначенный для подачи воды в производственный процесс.
При проектировании система была рассчитана на максимальный требуемый расход 50 м3/час при давлении 6 бар. Однако в последние годы объёмы производства сократились, и фактический требуемый расход составляет 30 м3/час (что составляет 60 процентов от номинального расхода).
Текущий режим работы системы: установлена дроссельная заслонка на выходе насоса, которая уменьшает расход, задерживая часть потока. Насос при этом продолжает потреблять близко к полной номинальной мощности, потому что дроссельная заслонка повышает давление на выходе, и энергия теряется на преодоление этого дополнительного сопротивления. Фактическое потребление составляет примерно 85–90 процентов от номинального, то есть около 18,7 кВт.
Исходные данные для расчёта:
- Номинальная мощность насоса: 22 кВт;
- Фактическое потребление при дросселировании: 18,7 кВт (примерно 85% от номинала);
- Фактический требуемый расход: 30 м3/ч (60% от номинального);
- Плановое время работы: 8000 часов в год (примерно 11 месяцев в полную силу);
- Цена электроэнергии: 5 рублей за 1 кВтч;
- КПД частотного преобразователя: 96 процентов.
Текущее годовое потребление энергии рассчитывается как произведение мощности и времени работы:
- Текущее потребление = 18,7 кВт х 8000 часов = 149,600 кВтч в год;
- Стоимость этого потребления: 149,600 кВтч х 5 рублей/кВтч = 748,000 рублей в год.
После установки частотного преобразователя:
Требуемый расход 30 м3/ч составляет 30/50 = 0,6 или 60 процентов от номинального расхода. Согласно первому закону подобия, требуемая скорость вращения должна быть 0,6 х n_номинальная.
При такой скорости вращения, согласно третьему закону подобия, потребляемая мощность будет:
P_новая = P_номинальная х (n_новая / n_номинальная)3 = 22 х (0,6)3 = 22 х 0,216 = 4,75 кВт.
Однако необходимо учесть потери в самом частотном преобразователе. Преобразователь не является идеальным устройством; небольшая часть электроэнергии теряется в виде тепла в самом устройстве. КПД преобразователя обычно составляет 96–98 процентов. Используя КПД 96 процентов:
- Потребление с учётом потерь в ПЧ = 4,75 кВт / 0,96 = 4,95 кВт;
- Годовое потребление при работе с ПЧ: 4,95 кВт х 8000 часов = 39,600 кВтч в год;
- Стоимость: 39,600 кВтч х 5 рублей/кВтч = 198,000 рублей в год;
- Экономия электроэнергии: 149,600 х 39,600 = 110,000 кВтч в год;
- Стоимостная экономия: 748,000 х 198,000 = 550,000 рублей в год.
Инвестиции и окупаемость:
- Стоимость частотного преобразователя (без установки): 80,000–120,000 рублей;
- Стоимость установки, монтажа, наладки и испытаний: 20,000–30,000 рублей;
- Итого инвестиции: примерно 150,000 рублей;
- Срок окупаемости = 150,000 рублей / 550,000 рублей в год - 0,27 года, или примерно 3,3 месяца.
Дополнительные выгоды помимо прямой экономии электроэнергии: мягкий пуск (плавное увеличение частоты вращения) снижает механические нагрузки на валы, подшипники и соединительные муфты, что увеличивает срок службы оборудования на 30–50 процентов; снижение шума и вибраций; возможность интеграции с системами автоматического управления на основе датчиков (реле давления, уровня, расходомеры) для более гибкой адаптации к изменяющимся потребностям.
Универсальная формула для упрощённого расчёта
Для более быстрой оценки экономии при установке частотного преобразователя можно использовать приблизительную формулу, которая учитывает основные параметры системы:
Ежегодная экономия (кВтч) = P х T х k х (1 х (n_фак / n_ном)3)
где:
- P - номинальная мощность электродвигателя в кВт;
- T - плановое время работы в год в часах (обычно 6000–8000 часов);
- k - коэффициент, учитывающий потери в системе и текущий режим (обычно 0,85–0,90, учитывает КПД ПЧ);
- n_фак - требуемая скорость вращения в процентах от номинальной (0–100%);
- n_ном - номинальная скорость вращения (принимается за 100%).
Для примера выше:
Экономия = 22 х 8000 х 0,88 х (1 х (0,6)3) = 22 х 8000 х 0,88 х (1 х 0,216) = 22 х 8000 х 0,88 х 0,784 = 121,627 кВтч/год.
Это значение достаточно близко к расчитанному выше (110,000 кВтч), разница объясняется приблизительностью коэффициентов.
Замена освещения на светодиодное (LED): простая и быстрая экономия
Светодиодное освещение (LED - Light-Emitting Diode) за последние 10 лет претерпело революцию в смысле стоимости, качества света и энергоэффективности. Сегодня замена старого люминесцентного или галогенного освещения на LED-освещение является одним из самых экономически эффективных способов снижения энергопотребления.

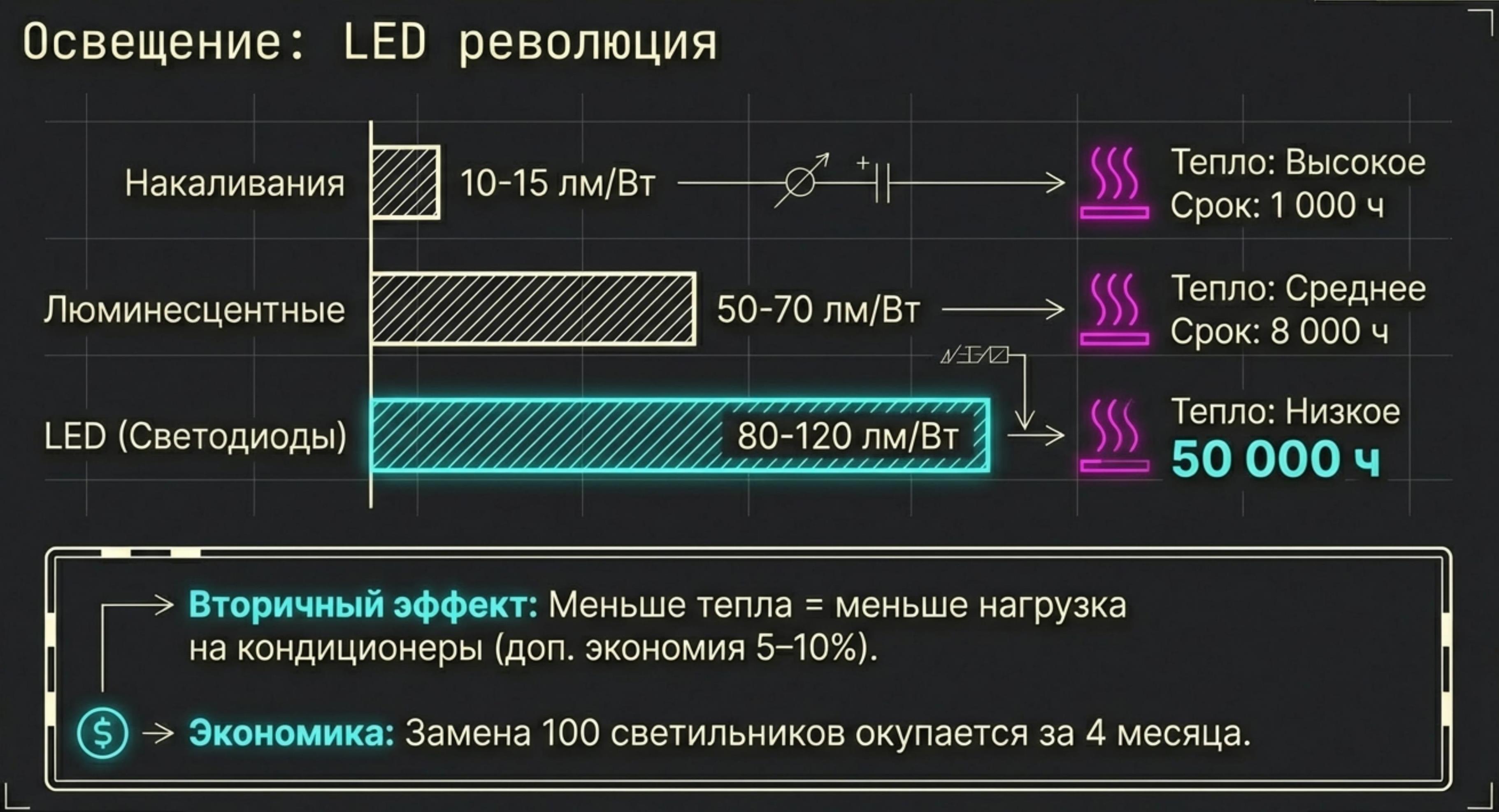

Сравнение характеристик различных источников света
Для понимания преимуществ LED рассмотрим, как различные источники света преобразуют электроэнергию в видимый свет.
Лампа накаливания (обычная электролампочка) преобразует примерно 5 процентов входной электроэнергии в видимый свет, остальные 95 процентов выделяются в виде тепла. Это объясняется тем, что в лампе накаливания нить из вольфрама нагревается до очень высокой температуры (более 2000°C), при которой выделяется тепловое излучение, включающее видимый свет.
Из этого становится ясно, почему лампы накаливания очень горячие на ощупь и опасны при прикосновении. Они также быстро перегорают (средний срок службы около 1000 часов, то есть примерно год при работе 3–4 часа в день).
Люминесцентные лампы (КЛЛ, CFL) работают иначе. Внутри лампы находится трубка, наполненная инертным газом и ртутью. При пропускании электрического тока в газе возникает разряд, который излучает ультрафиолетовое свечение. Это излучение попадает на люминофор - вещество, которое светится видимым светом при воздействии ультрафиолета.
Люминесцентные лампы примерно в 3–4 раза эффективнее ламп накаливания (то есть из 100 входящих ватт 15–20 процентов преобразуется в видимый свет). Они служат дольше - 8000–10000 часов. Однако люминесцентные лампы содержат ртуть, требуют специального балласта для работы и иногда дают нежелательное мерцание (особенно более старые модели).
Светодиодные лампы (LED) используют принципиально другой физический процесс - полупроводниковый переход, излучающий фотоны видимого света при прохождении электрического тока. Светодиоды преобразуют примерно 25–35 процентов входной электроэнергии в видимый свет (в зависимости от типа и качества светодиода).
Это означает, что LED примерно в 2 раза эффективнее люминесцентных ламп и примерно в 6–7 раз эффективнее ламп накаливания. Кроме того, LED лампы служат очень долго - 50000 часов и более (это примерно 12–15 лет при работе 10–12 часов в день).
Из этой таблицы видно, что LED требует в 6 раз меньше мощности, чем лампа накаливания, для получения того же количества света. По сравнению с люминесцентными лампами LED требует примерно в 1,5 раза меньше мощности.
Практический расчёт экономии при замене освещения
Рассмотрим конкретный пример - замена освещения в производственном цехе площадью 1000 квадратных метров.
Текущая система освещения состоит из светильников с люминесцентными лампами. Каждый светильник содержит 4 люминесцентные лампы мощностью 36 Вт каждая. Требуемое количество светильников для обеспечения необходимой освещённости (примерно 300–400 люкс для производственного цеха) - примерно 100 штук.
Текущее энергопотребление:
- Количество ламп: 100 светильников х 4 лампы = 400 ламп;
- Мощность каждой лампы: 36 Вт;
- Суммарная мощность ламп: 400 х 36 = 14,400 Вт = 14,4 кВт;
Однако необходимо учесть потери в электромагнитных балластах, которые требуются для люминесцентных ламп. Эти потери составляют примерно 10–15%. С учётом потерь: 16,1 кВт
- Время работы в год: примерно 4000 часов (примерно 11 часов в день, пятидневная рабочая неделя, 250 рабочих дней);
- Годовое потребление: 16,1 кВт х 4000 часов = 64,400 кВтч в год;
- Стоимость: 64,400 х 5 рублей/кВтч = 322,000 рублей в год.
Новая система с LED:
- Светодиодные светильники, эквивалентные по светораспределению люминесцентным, имеют мощность примерно 40–50 Вт. Используя 40 Вт на светильник.
Количество светильников: 100 (может быть, несколько меньше благодаря лучшему распределению света, но возьмём ту же цифру для консервативной оценки).
- Суммарная мощность: 100 х 40 = 4,000 Вт = 4 кВт;
- Годовое потребление: 4 кВт х 4000 часов = 16,000 кВтч в год;
- Стоимость: 16,000 х 5 рублей/кВтч = 80,000 рублей в год.
Экономия электроэнергии:
- Ежегодная экономия: 64,400 х 16,000 = 48,400 кВтч;
- Ежегодная стоимостная экономия: 322,000 х 80,000 = 242,000 рублей.
Инвестиции и окупаемость:
- Стоимость одного LED светильника: примерно 500 рублей;
- Стоимость 100 светильников: 50,000 рублей;
- Стоимость демонтажа старых светильников и монтажа новых, включая электромонтажные работы: примерно 30,000 рублей;
- Итого инвестиции: 80,000 рублей.
- Срок окупаемости = 80,000 рублей / 242,000 рублей в год = 0,33 года, или примерно 4 месяца.
Дополнительные выгоды:
Экономия на замене ламп в течение всего жизненного цикла. Люминесцентные лампы служат 8000 часов, то есть при работе 4000 часов в год они требуют замены каждые 2 года. За 12 лет (срок окупаемости и долгосрочное планирование) потребуется 6 замен по 400 ламп, то есть 2400 ламп по 200 рублей = 480,000 рублей.
LED лампы служат 50000 часов, что при 4000 часов в год составляет 12,5 лет, то есть в течение первых 12 лет замена не потребуется вообще. Экономия на замене ламп: 480,000 рублей.
Снижение нагрузки на систему кондиционирования. Люминесцентные лампы выделяют значительное тепло, которое летом увеличивает нагрузку на кондиционирование. LED лампы выделяют значительно меньше тепла (примерно на 80–90 процентов меньше). Это может снизить потребление электроэнергии на кондиционирование примерно на 5–10 процентов летом.
При среднегодовом потреблении на кондиционирование примерно 100,000 кВтч/год и учёте сезонности (включено примерно 6 месяцев в году) экономия составляет примерно 5–10 кВтч (в среднем за весь год), или примерно 25,000–50,000 рублей в год.
Улучшение условий труда. LED освещение обеспечивает более ровное и естественное распределение света, отсутствие мерцания (в отличие от старых люминесцентных ламп). Это улучшает условия для работников, снижает утомляемость и может привести к повышению производительности.
Модернизация электродвигателей: экономия 2–5 процентов при замене
Замена старых электродвигателей на новые с более высоким классом энергоэффективности - это консервативное, но надёжное мероприятие по энергосбережению. Хотя экономия от одной такой замены может быть скромной (2–5 процентов), при наличии на предприятии десятков электродвигателей общий эффект может быть значительным.
Электродвигатели классифицируются по классам энергоэффективности согласно Европейским стандартам и ГОСТ 30746. Существуют четыре класса: IE1 (стандартная эффективность), IE2 (повышенная эффективность, на 2–3 процента лучше IE1), IE3 (высокая эффективность, на 5–10 процентов лучше IE1) и IE4 (очень высокая эффективность, на 10–15 процентов лучше IE1).
Рассмотрим пример замены электродвигателя. Предположим, что текущий электродвигатель - это АИР132М6 класса IE1 (это стандартный размер мощности 7,5 кВ). КПД этого двигателя составляет примерно 86,1 процента. Новый двигатель того же размера и мощности - АИР132М6Э класса IE2 - имеет КПД примерно 88,5 процентов.
При одинаковой полезной мощности на выходе (7,5 кВт), потребляемая входная мощность для двигателя IE1 составляет: 7,5 кВт / 0,861 = 8,71 кВт
- Для двигателя IE2: 7,5 кВт / 0,885 = 8,48 кВт;
- Разница в потребляемой мощности: 8,71 х 8,48 = 0,23 кВт.
При годовом времени работы 8000 часов (при условии полной загрузки):
- Ежегодная экономия = 0,23 кВт х 8000 часов = 1,840 кВтч;
- Стоимость экономии = 1,840 х 5 рублей/кВтч = 9,200 рублей в год;
- Стоимость нового двигателя класса IE2 на 5,000–8,000 рублей больше, чем класса IE1;
- Срок окупаемости = 6,500 рублей (средняя дополнительная стоимость) / 9,200 рублей в год = 0,71 года, или примерно 8,5 месяцев.
Важное замечание: экономия будет достигнута полностью только при условии, что двигатель работает с загрузкой не менее 50 процентов от номинальной. Если двигатель работает при более низкой загрузке, разница в КПД между IE1 и IE2 становится меньше, и экономия будет ниже.
На большом предприятии может быть установлено 50–100 электродвигателей различных размеров. Если при плановом техническом обслуживании и ремонте заменять вышедшие из строя электродвигатели на энергоэффективные классы IE2 или IE3 (вместо того чтобы заказывать точно такой же старый класс IE1), общая экономия за 3–5 лет может составить несколько сотен тысяч рублей.
Оптимизация режимов работы компрессорных установок: немедленный эффект
Компрессорные установки часто работают неэффективно из-за неправильной настройки давления, утечек в трубопроводах и отсутствия системы регулирования по нагрузке.
Рассмотрим типичный пример: винтовой компрессор мощностью 45 кВт, работающий 16 часов в сутки (250 дней в год, итого 4000 часов в год). Компрессор настроен на выдачу давления 8 бар, но фактическое давление, требуемое потребителями сжатого воздуха, составляет 6 бар.
При снижении давления с 8 до 6 бар (на 2 бара, или 25 процентов) потребление мощности компрессором снизится примерно на 7 процентов за каждый бар (это эмпирическое значение, справедливое для винтовых компрессоров). Таким образом, экономия составляет:
- Экономия мощности = 45 кВт х 2 бара х 0,07 = 6,3 кВт;
- Ежегодная экономия электроэнергии = 6,3 кВт х 4000 часов = 25,200 кВтч;
Стоимостная экономия = 25,200 х 5 рублей/кВтч = 126,000 рублей в год; - Стоимость изменения давления (замена редуктора давления, наладка): примерно 10,000–15,000 рублей;
- Срок окупаемости = 12,500 рублей / 126,000 рублей в год = 0,1 года, или примерно 1,2 месяца.
Дополнительное мероприятие - устранение утечек в системе сжатого воздуха. При регулярной проверке обычно выявляется, что 20–30 процентов производимого сжатого воздуха теряется через неплотные соединения и износанные уплотнители. Если система теряет 25 процентов воздуха, это эквивалентно потере мощности компрессора 45 х 0,25 = 11,25 кВт. Стоимость поиска и устранения утечек составляет примерно 5,000–10,000 рублей, а экономия:
- Ежегодная экономия = 11,25 кВт х 4000 часов = 45,000 кВтч;
- Стоимостная экономия = 45,000 х 5 рублей/кВтч = 225,000 рублей в год;
- Срок окупаемости = 7,500 рублей / 225,000 рублей в год = 0,033 года, или примерно 12 дней.
Это один из самых высокодоходных методов энергосбережения, часто компенсирующийся за считанные недели.

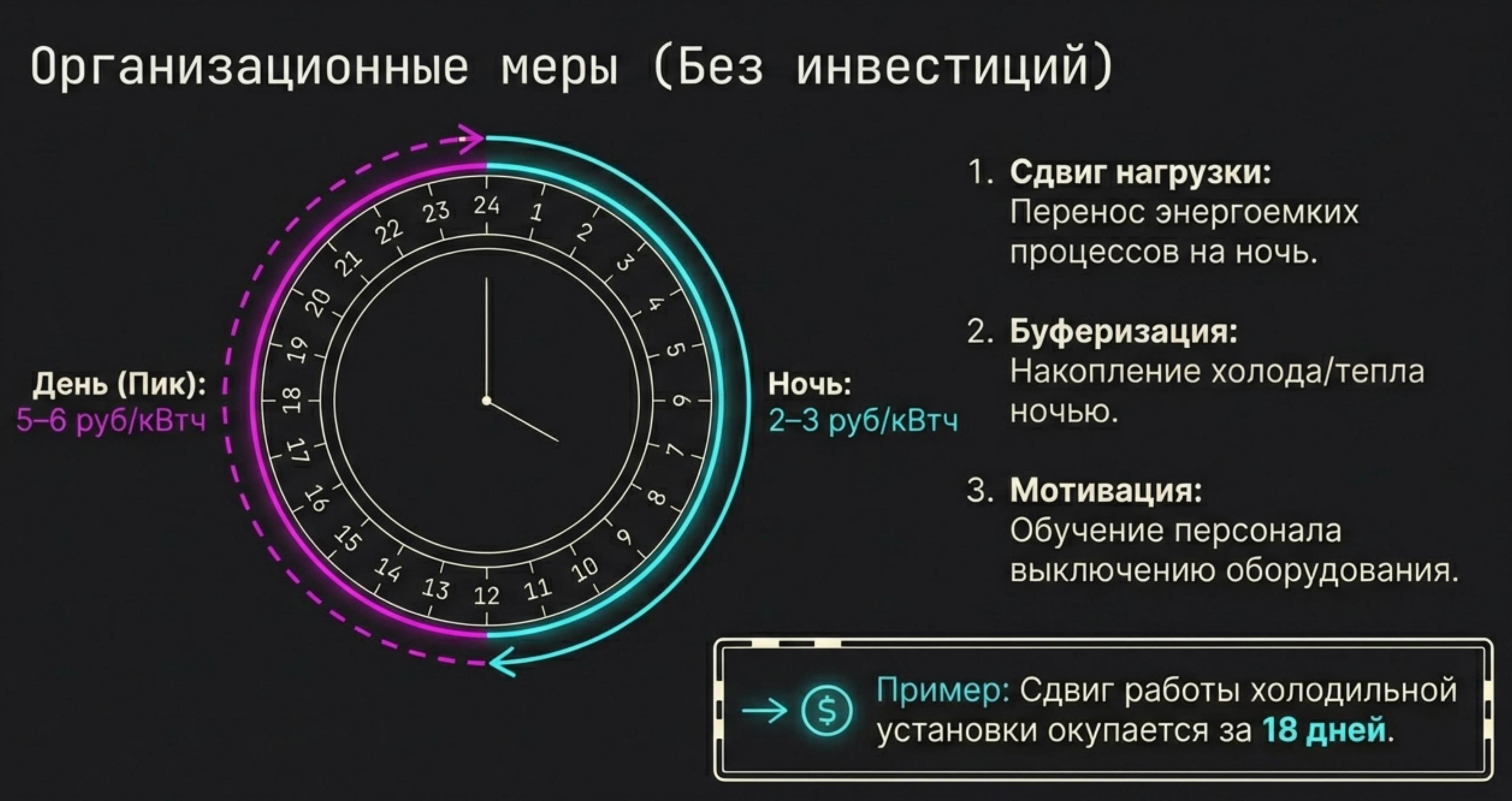

Организационные меры: экономия без капитальных инвестиций
Не все методы экономии электроэнергии требуют значительных инвестиций в оборудование. Иногда экономия может быть достигнута путём изменения режимов и графиков работы оборудования.
Рассмотрим пример предприятия, где возможно сдвинуть часть нагрузки на ночные часы, когда электроэнергия дешевле.
На большинстве промышленных предприятий электроэнергия оплачивается по дифференцированному тарифу: 5–6 рублей за 1 кВтч в часы пик (примерно 7:00–23:00) и 2–3 рубля за 1 кВтч в ночные часы (23:00–7:00). Если на предприятии имеется оборудование, которое может работать 24/7 и накапливать результаты своей работы (например, холодильные установки, системы охлаждения, предварительное охлаждение сырья), можно рассмотреть возможность запуска этого оборудования в ночные часы и использования накопленного охлаждения (или тепла) днём.
Предположим, что имеется холодильная установка мощностью 50 кВт, которая текущей работает 4 часа в день в пиковые часы. В принципе, эту установку можно переместить на ночное время (когда более дешёвый тариф) и накопить холод в теплоёмкостном буфере (например, замороженной воде). Затем днём можно использовать накопленный холод для охлаждения процесса, не включая холодильную установку в пиковые часы.
Это замечательный пример того, как с минимальными инвестициями можно получить значительную экономию за счёт творческого подхода к организации производственных процессов.
Часть IV: Интеграция результатов и внедрение программы энергосбережения
Как приоритизировать мероприятия и составить план внедрения
После завершения энергоаудита предприятие имеет список всех выявленных мероприятий по энергосбережению с расчётами экономии, затрат и сроков окупаемости. Возникает вопрос: с чего начать и в каком порядке внедрять эти мероприятия?
Основной критерий приоритизации - это срок окупаемости инвестиций. Мероприятия с окупаемостью менее 6 месяцев следует внедрять немедленно, так как они не требуют долгосрочного бизнес-планирования и обязательно принесут выгоду. К таким мероприятиям обычно относятся устранение утечек в компрессорных системах, оптимизация давления, замена очевидно неправильно работающего оборудования.
Мероприятия с окупаемостью 6–18 месяцев следует включить в текущий инвестиционный план года и начать реализацию в течение 1–2 кварталов. К этой группе обычно относятся установка светодиодного освещения, установка частотных преобразователей на основные энергоёмкие агрегаты.
Мероприятия с окупаемостью 18–36 месяцев - это среднесрочные проекты, которые следует включить в трёхлетний план развития предприятия. К этой группе относятся замена старых электродвигателей на энергоэффективные классы IE2/IE3, модернизация систем ОВКВ.
Мероприятия с окупаемостью более 36 месяцев - это долгосрочные инвестиции, которые часто объединяют с плановым капитальным ремонтом основных систем. К этой категории относятся полная переборка системы теплоснабжения, внедрение собственных источников возобновляемой энергии.
Второй критерий приоритизации - это объём требуемых инвестиций:
- Мероприятия с инвестициями менее 100,000 рублей обычно финансируются из бюджета текущего ремонта и обслуживания.
- Мероприятия с инвестициями 100,000–500,000 рублей требуют утверждения у финансового руководителя и директора.
- Мероприятия с инвестициями свыше 500,000 рублей часто требуют кредитования или финансовой поддержки (например, грантов на энергосбережение, которые предоставляют некоторые региональные администрации).
Третий критерий - это сложность реализации и риск. Мероприятия, требующие минимального вмешательства в технологические процессы и имеющие хорошо отработанные решения (например, замена освещения на LED, установка конденсаторных батарей для компенсации реактивной мощности) - это низкий риск.
Мероприятия, требующие модификации систем управления и наладки (например, установка частотных преобразователей на насосах) - это средний риск.
Мероприятия, требующие переноса производства или значительного изменения технологии - это высокий риск, и их следует вводить с особой осторожностью, возможно, сначала в виде пилотного проекта на небольшом участке.
Типовая программа внедрения энергосбережения на промышленном предприятии
На основе опыта проведения энергоаудитов можно рекомендовать следующую последовательность внедрения мероприятий, разбитую на три фазы.

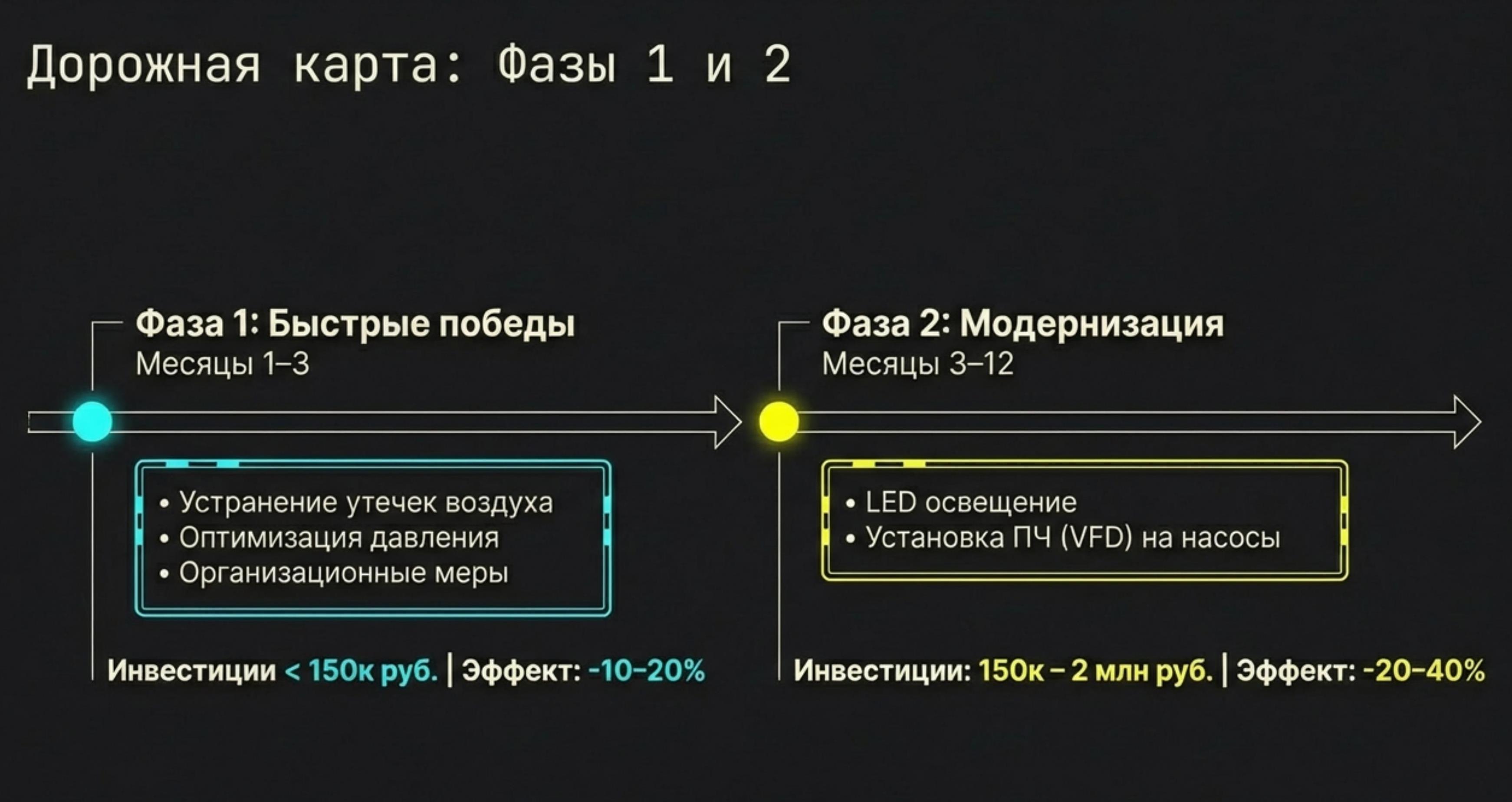

1. Фаза первая (месяцы 1–3): быстрые победы с минимальными инвестициями
На этом этапе внедряются мероприятия с окупаемостью менее 6 месяцев и инвестициями менее 150,000 рублей.
Типичные мероприятия включают устранение утечек в системах сжатого воздуха, оптимизацию давления в компрессорах, снижение температуры в системах горячего водоснабжения (с 70°C до 60°C при сохранении функциональности), установку конденсаторных батарей для повышения cos фи до требуемого уровня (0,95 и выше). Ожидаемая экономия на этом этапе - 10–20 процентов от текущего потребления электроэнергии. Общие инвестиции обычно составляют 50,000–150,000 рублей.
2. Фаза вторая (месяцы 3–12): значительная модернизация оборудования
На этом этапе внедряются мероприятия с окупаемостью 6–18 месяцев и инвестициями 150,000–2,000,000 рублей. Основные мероприятия: полная замена всего люминесцентного и галогенного освещения на LED-освещение (ожидаемая экономия 60–70 процентов электроэнергии на освещение, что составляет 3–7 процентов от общего потребления), установка частотных преобразователей на основные насосные и вентиляторные установки (ожидаемая экономия 30–50 процентов на оборудование, что составляет 15–30 процентов от общего потребления), замена вышедших из строя электродвигателей на энергоэффективные классы IE3. Ожидаемая общая экономия на этом этапе - 20–40 процентов от текущего потребления электроэнергии.

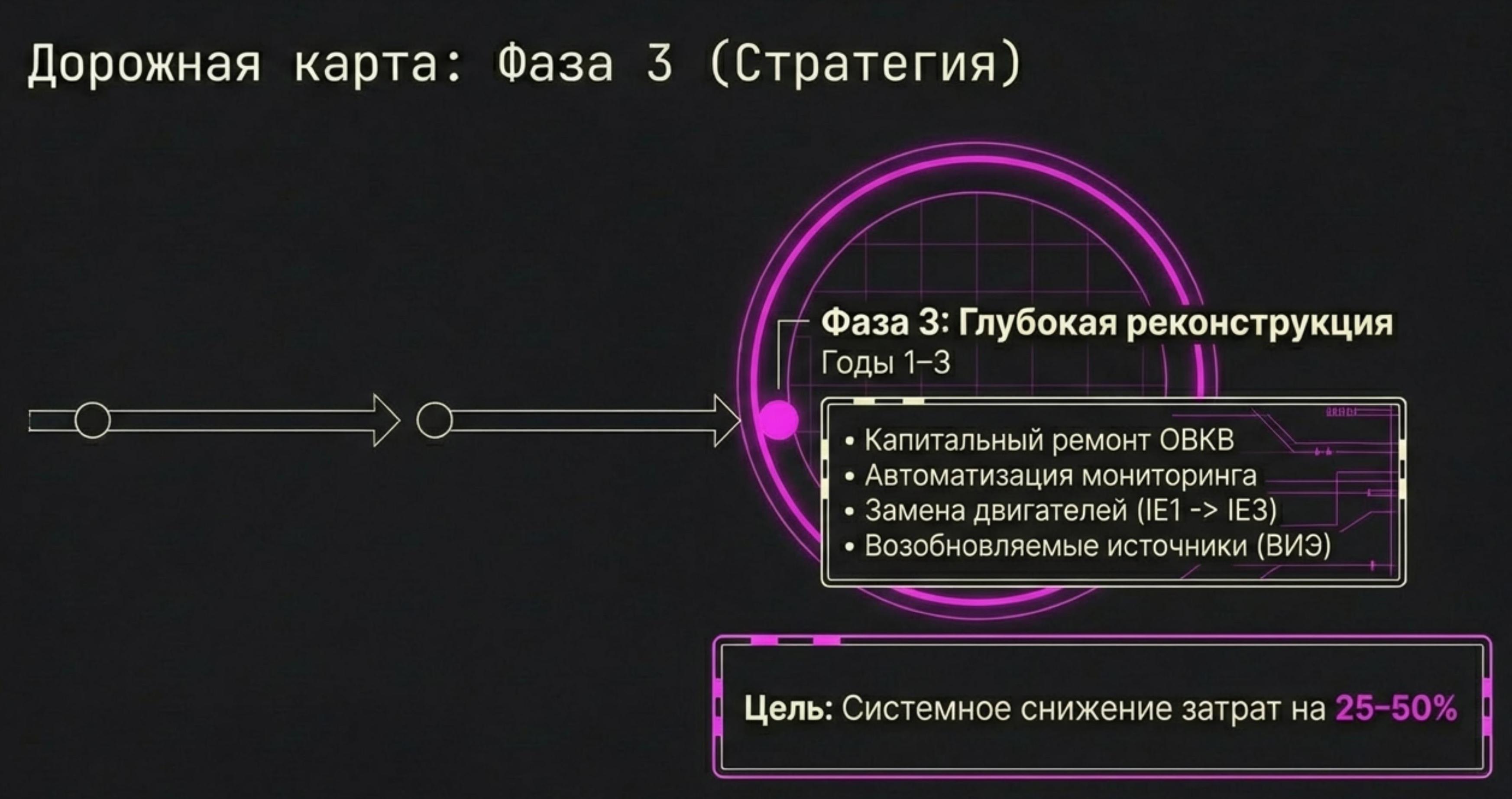

3. Фаза третья (месяцы 12–36): долгосрочная модернизация инженерных систем
На этом этапе внедряются мероприятия с окупаемостью 18–60 месяцев и инвестициями свыше 2,000,000 рублей. Основные мероприятия: полная переборка системы отопления, вентиляции и кондиционирования (ОВКВ) с установкой современных систем автоматического управления; внедрение системы энергетического мониторинга в реальном времени с разбивкой по подразделениям и видам оборудования; рассмотрение возможности установки собственных источников возобновляемой энергии (солнечные панели, ветротурбины) для критичного оборудования или офисных зданий. Ожидаемая экономия на модернизации ОВКВ - 20–50 процентов от текущего потребления тепловой энергии и электроэнергии, потребляемой этими системами.
Практические советы по успешному внедрению программы энергосбережения
Энергоаудит и разработка программы энергосбережения - это только половина работы. Вторая половина - это собственно внедрение мероприятий и достижение запланированной экономии. Практика показывает, что существует ряд факторов, которые определяют успех или неудачу программы.
Первый фактор успеха - это поддержка высшего руководства. Если программа энергосбережения воспринимается только инженерным отделом как дополнительная работа, без поддержки генерального директора и финансовых ресурсов, программа часто буксует. Рекомендуется создать специальную энергетическую комиссию в составе представителей технических служб, производства, финансов и администрации, которая встречается ежемесячно и контролирует ход реализации мероприятий.
Второй фактор успеха - это обучение и мотивация персонала. Часто значительная часть экономии (5–10 процентов) может быть достигнута за счёт изменения поведения рабочих и служащих: своевременное выключение оборудования в конце смены, отключение света в неиспользуемых помещениях, предотвращение утечек в системах пара и сжатого воздуха. Рекомендуется провести обучение персонала основным принципам энергосбережения и установить финансовые стимулы для подразделений, достигших целей по энергосбережению.
Третий фактор успеха - это установка систем мониторинга электроэнергии. Невозможно управлять тем, что невозможно измерить. Рекомендуется установить счётчики электроэнергии с разрешением по времени (интервал 15–30 минут) для главного ввода и для основных потребителей (основное производство, ОВКВ, освещение, вспомогательное оборудование). Это позволяет быстро выявлять аномалии и отслеживать эффект от внедрённых мероприятий.
Четвёртый фактор успеха - это регулярные проверки и коррекция. Рекомендуется проводить полный энергоаудит повторно каждые 2–3 года. Часто обнаруживается, что реализованные мероприятия работают менее эффективно, чем ожидалось (например, частотный преобразователь был настроен неправильно, или система управления не полностью использует его возможности), либо появились новые резервы экономии (например, установлено новое оборудование, которое может быть оптимизировано).
Энергоаудит как начало стратегического процесса
Энергоаудит промышленного предприятия - это не разовое мероприятие, после которого можно забыть о энергосбережении. Это начало долгосрочного стратегического процесса оптимизации энергопотребления, который должен быть встроен в систему управления предприятием.
Практика показывает, что при систематическом и целенаправленном подходе промышленные предприятия достаточно часто достигают снижения потребления электроэнергии на 25–50 процентов за период 2–3 года.
Важно понимать, что эти цифры не являются фантастикой или маркетинговой уловкой. Они основаны на физических законах работы электрического оборудования и реальном состоянии большинства промышленных предприятий, которые часто модернизировались давно и не отражают современный уровень техники.
Ключевые выводы из этой статьи:
Наибольший потенциал экономии (15–30 процентов) находится в оптимизации режимов работы электродвигателей, в частности установка частотных преобразователей на насосах и вентиляторах. Физические законы подобия (потребление мощности пропорционально кубу скорости вращения) делают этот метод чрезвычайно эффективным.
Быстрые победы и относительно крупная экономия (60–70 процентов на освещение, 3–7 процентов от общего потребления) могут быть получены за счёт замены всего устаревшего освещения на LED. При этом срок окупаемости инвестиций обычно не превышает 4–6 месяцев.
Устранение утечек в системах сжатого воздуха часто даёт экономию 5–15 процентов при минимальных инвестициях и окупаемостью в несколько недель.
Инвестиции в энергосбережение обычно окупаются за 0,5–2 года, что означает очень высокую рентабельность инвестиций. Дополнительные выгоды (увеличение срока службы оборудования, снижение затрат на техническое обслуживание, улучшение условий труда) часто обеспечивают дополнительную стоимость в размере 20–30 процентов от прямой экономии электроэнергии.
Системный и комплексный подход, включающий техническое совершенствование, организационные меры и мотивацию персонала, обеспечивает максимальный и долгосрочный эффект. Энергоаудит - это инвестиция в будущее предприятия, которая снижает операционные расходы, повышает конкурентоспособность и способствует достижению целей в области устойчивого развития.
Повный А. В., преподаватель Филиала Белорусский государственный технологический университет «Гомельский государственный политехнический колледж»
