Электричество высоких частот представляет собой завораживающий феномен, раскрывающий тонкие грани взаимодействия материи с энергией электромагнитных колебаний. Когда частота переменного тока возрастает от привычных пятидесяти герц бытовых сетей до сотен килогерц, мегагерц и выше, в проводниках и биологических объектах начинают доминировать физические процессы, радикально меняющие как характер распространения электрического заряда, так и природу его воздействия на окружающую среду. Эти явления легли в основу целого спектра технологических применений — от впечатляющих демонстраций с плазменными разрядами до терапевтических методик, использующихся в современной медицине.
Электродинамическая природа поверхностного эффекта
Поверхностный эффект, известный также как скин-эффект, представляет собой фундаментальное следствие законов электромагнетизма, описывающих поведение переменного тока в проводящих средах. Когда по цилиндрическому проводнику начинает протекать переменный ток, вокруг него формируется магнитное поле, силовые линии которого образуют концентрические окружности с центром на оси проводника. Переменный характер тока означает, что индукция этого магнитного поля постоянно изменяется во времени, и эти изменения порождают вихревое электрическое поле.
Физическая суть явления заключается в том, что индуцированное электрическое поле имеет весьма специфическую конфигурацию: в центральных областях проводника его направление противоположно основному полю, создающему ток, тогда как в периферийных зонах, ближе к поверхности, направления совпадают. Результатом становится перераспределение плотности тока: она уменьшается в приосевых областях и возрастает у поверхности проводника, создавая характерную картину скин-эффекта.
Толщина слоя, в котором сосредотачивается основная часть тока, называется глубиной скин-слоя и обратно пропорциональна квадратному корню из частоты. Это означает, что при увеличении частоты в сто раз толщина проводящего слоя уменьшается в десять раз. При промышленной частоте пятьдесят герц скин-эффект проявляется слабо, и ток распределяется практически равномерно по всему сечению проводника. Однако при частотах порядка мегагерц эффективная толщина токопроводящего слоя в меди составляет всего доли миллиметра.
| Частота | Толщина скин-слоя в меди | Характерные применения |
|---|---|---|
| 50 Гц | 9,34 мм | Промышленные электросети, бытовое электроснабжение |
| 10 кГц | 0,66 мм | Аудиотехника, индукционный нагрев |
| 100 кГц | 0,21 мм | Дарсонвализация, радиосвязь |
| 500 кГц | 0,095 мм | Катушки Тесла, радиовещание |
| 1 МГц | 0,067 мм | Высокочастотные генераторы, телевидение |
| 10 МГц | 0,021 мм | Коротковолновая связь |
| 100 МГц | 0,007 мм | FM-радио, начало телевизионного диапазона |
Для ферромагнитных материалов, в частности стали, толщина скин-слоя оказывается во много раз меньше из-за высокой магнитной проницаемости. Так, для стали при частоте пятьдесят герц глубина проникновения составляет всего 0,74 миллиметра, тогда как для меди при той же частоте это значение превышает девять миллиметров. Это обстоятельство имеет важное практическое значение, например, при электрификации железных дорог, где стальные рельсы используются в качестве обратного проводника.
Резонансный трансформатор и парадокс безопасности
Резонансный трансформатор, созданный Николой Тесла в конце девятнадцатого столетия, представляет собой элегантное воплощение принципов высокочастотной электротехники.
Устройство состоит из двух связанных колебательных контуров: первичного, образованного конденсатором и катушкой из нескольких витков толстого провода, и вторичного, представляющего собой многовитковую спиральную обмотку на изолирующем каркасе. Когда первичный контур возбуждается разрядником или современными полупроводниковыми ключами, в системе возникают резонансные колебания, и благодаря согласованию собственных частот контуров энергия эффективно передаётся во вторичную обмотку.
Коэффициент трансформации катушки Тесла определяется отношением числа витков вторичной обмотки к первичной и может достигать сотен единиц, что позволяет получать напряжения в диапазоне от сотен тысяч до миллионов вольт при частотах от нескольких сотен килогерц до единиц мегагерц. Визуальным проявлением этих колоссальных напряжений служат стримеры — яркие разветвлённые разряды, вырывающиеся из терминала вторичной обмотки и пронизывающие окружающий воздух, ионизируя его и создавая плазменные каналы длиной до нескольких метров.
Казалось бы, прикосновение к таким разрядам должно быть смертельно опасным, ведь разность потенциалов измеряется сотнями киловольт. Однако демонстраторы регулярно держат эти стримеры в руках, пропускают их через тело и даже создают эффектные шоу, где плазма танцует по коже, не причиняя видимого вреда. Этот парадокс имеет строгое физическое объяснение, коренящееся в особенностях взаимодействия высокочастотного тока с биологическими тканями.
Человеческое тело в контексте высокочастотной электротехники ведёт себя подобно проводнику с определёнными значениями электропроводности и диэлектрической проницаемости. Когда человек становится частью высокочастотной цепи, например, касаясь вторичной обмотки катушки Тесла одной рукой, оставаясь изолированным от земли, или принимая стример, в его теле возникает переменный ток высокой частоты. Благодаря скин-эффекту этот ток протекает преимущественно по самым наружным слоям кожи, толщина которых при частотах порядка мегагерца составляет доли миллиметра.
Критическая особенность заключается в том, что при таком поверхностном распространении ток не проникает к глубоко расположенным нервным волокнам, мышечным структурам и, что особенно важно, к сердечной мышце. Именно воздействие электрического тока на миокард представляет главную опасность поражения электричеством промышленной частоты: даже относительно небольшие токи порядка десятков миллиампер, протекающие через область сердца, способны вызвать фибрилляцию желудочков и остановку кровообращения. Высокочастотный ток, не достигающий сердца из-за скин-эффекта, лишён этой смертельной опасности.
Тепловое воздействие на кожу также остаётся в безопасных пределах по нескольким причинам:
- Во-первых, разряды имеют импульсный характер с относительно малой длительностью каждого импульса.
- Во-вторых, биологические ткани обладают высокой теплоёмкостью и эффективным кровоснабжением, что обеспечивает быстрый отвод тепла.
- В-третьих, сила тока, несмотря на высокое напряжение, ограничена ёмкостью вторичной обмотки и добротностью резонансного контура.
Тем не менее при длительном воздействии или при работе с мощными установками возможны ожоги поверхностных слоёв кожи, поэтому безопасность остаётся относительной и требует соблюдения определённых мер предосторожности.
Терапевтическое применение высокочастотных колебаний
История медицинского использования высокочастотных токов восходит к последнему десятилетию девятнадцатого века, когда французский физиолог и физик Арсен д'Арсонваль обнаружил, что переменные токи высокой частоты и малой силы оказывают благотворное физиологическое воздействие на живые ткани, не вызывая болевых ощущений и тетанических сокращений мышц, характерных для токов низкой частоты. Разработанный на основе этих наблюдений терапевтический метод получил название дарсонвализации и быстро нашёл применение в различных областях медицины.
Технически дарсонвализация представляет собой воздействие на кожу и подлежащие ткани импульсными синусоидальными токами высокой частоты, обычно в диапазоне ста-ста десяти килогерц, при напряжении от нескольких до двадцати киловольт и силе тока порядка нескольких миллиампер.
Аппараты для дарсонвализации генерируют эти колебания с помощью резонансного контура, включающего высоковольтный трансформатор и набор стеклянных вакуумированных электродов различной формы — грибовидных, гребешковых, полостных, — заполненных разреженным газом.
| Методика | Техника проведения | Ощущения пациента | Основные эффекты |
|---|---|---|---|
| Контактная | Электрод непосредственно соприкасается с кожей, медленно перемещается вдоль массажных линий | Лёгкое приятное тепло | Улучшение микроциркуляции, стимуляция обменных процессов, повышение тонуса тканей |
| Бесконтактная (искровая) | Между электродом и кожей поддерживается зазор от нескольких миллиметров до двух сантиметров | Лёгкое покалывание, потрескивание, слабый запах озона | Бактерицидное действие, противовоспалительный эффект, стимуляция регенерации |
Физиологический механизм действия дарсонвализации многокомпонентен и затрагивает различные системы организма. Высокочастотные электрические импульсы воздействуют на рецепторы кожи и нервные окончания, вызывая рефлекторные реакции.
Первоначальный кратковременный спазм капилляров сменяется продолжительной вазодилатацией — расширением просвета кровеносных сосудов. Это усиливает региональное кровообращение, улучшает микроциркуляцию, повышает поступление кислорода и питательных веществ к тканям.
Активируются местные метаболические процессы, ускоряется регенерация повреждённых структур, повышается тургор и эластичность кожи. Особое значение имеет образование в зоне воздействия небольших количеств активных форм кислорода, озона и оксидов азота.
Эти соединения обладают выраженным бактерицидным и противовоспалительным действием, подавляют патогенную микрофлору, стимулируют местный иммунитет. При искровой методике происходит также слабая ионизация воздуха, что дополнительно усиливает терапевтический эффект.
| Область применения | Основные показания | Длительность курса |
|---|---|---|
| Дерматология | Угревая болезнь, себорея, дерматиты, трофические язвы, заживление ран и послеоперационных швов | 10-15 процедур по 5-15 минут |
| Трихология | Облысение, повышенное выпадение волос, себорея кожи головы | 10-15 процедур по 10-15 минут |
| Неврология | Головные боли напряжения, мигрени, остеохондроз с корешковым синдромом, невралгии | 10-20 процедур по 10-20 минут |
| Косметология | Омоложение кожи лица и шеи, уменьшение морщин, борьба с целлюлитом | 10-15 процедур по 10-20 минут |
Процедура характеризуется высоким профилем безопасности, хорошей переносимостью, отсутствием болевых ощущений. Противопоказаниями являются наличие кардиостимулятора, беременность, злокачественные новообразования, тяжёлые нарушения сердечного ритма, активный туберкулёз, эпилепсия, тромбофлебит, нарушения свертываемости крови, индивидуальная непереносимость электрического тока.
Инженерные решения в высокочастотной технике
Скин-эффект оказывает определяющее влияние на конструкцию высокочастотных устройств и требует нестандартных подходов к выбору проводников. Поскольку при высоких частотах ток протекает лишь в тонком поверхностном слое, использование массивных проводников круглого сечения становится неэффективным — большая часть металла в центральных областях остаётся неиспользованной, создавая лишь дополнительный вес и стоимость, не внося вклада в проводимость.
Оптимальным решением для первичных обмоток мощных резонансных трансформаторов, включая катушки Тесла, служит применение полых медных трубок. Такая конструкция обеспечивает максимальную площадь поверхности при минимальном расходе материала.
Дополнительным преимуществом трубчатых проводников является возможность организации принудительного водяного охлаждения, что критически важно для мощных высокочастотных генераторов. В мощных промышленных генераторах переменного тока обмотки изготавливаются именно из медных трубок, по которым циркулирует дистиллированная вода, одновременно отводящая тепло.
Альтернативой служат плоские проводники в виде лент или шин, у которых отношение периметра к площади сечения максимально, что обеспечивает низкое высокочастотное сопротивление.
Для обмоток трансформаторов и катушек индуктивности, работающих на частотах от десятков килогерц до единиц мегагерц, широко применяется специальный многопроволочный провод — литцендрат. Он состоит из множества тонких изолированных друг от друга жил, переплетённых особым образом так, что каждая жила попеременно занимает положение у поверхности и в глубине пучка. Это обеспечивает равномерное распределение тока по всем жилам и минимизирует скин-эффект.
Увеличение активного сопротивления проводника вследствие скин-эффекта приводит к возрастанию омических потерь и снижению добротности резонансных систем. Для компенсации этого явления на проводники наносят тонкие покрытия из металлов с более высокой проводимостью.
Серебро, обладающее наивысшей среди всех металлов удельной электропроводностью, находит широкое применение для этих целей. Слой серебра толщиной всего несколько микрометров, что сопоставимо с толщиной скин-слоя на высоких частотах, способен снизить активное сопротивление проводника на десять процентов и более.
Промышленные применения поверхностного эффекта
Помимо медицинских и демонстрационных применений, скин-эффект находит широкое использование в промышленных технологиях.
Одной из наиболее важных является индукционная поверхностная закалка металлов. Метод основан на том, что при помещении стальной детали в высокочастотное магнитное поле, создаваемое индукционной катушкой, в поверхностном слое металла наводятся мощные вихревые токи. Благодаря скин-эффекту эти токи концентрируются в тонком приповерхностном слое толщиной от долей миллиметра до нескольких миллиметров в зависимости от частоты.
Тепло, выделяющееся при протекании тока высокой плотности, вызывает быстрый разогрев поверхностного слоя до температур аустенитизации, обычно восемьсот пятьдесят—девятьсот пятьдесят градусов Цельсия для углеродистых сталей. При этом сердцевина детали остаётся относительно холодной благодаря кратковременности нагрева.
Последующее охлаждение водяным душем или погружением в закалочную жидкость вызывает мартенситное превращение в поверхностном слое, что придаёт ему высокую твёрдость и износостойкость при сохранении вязкой незакалённой сердцевины.
Индукционная поверхностная закалка обеспечивает ряд преимуществ перед традиционными методами термообработки. Процесс высокопроизводителен, легко автоматизируется, позволяет закаливать локальные участки детали, не подвергая термическому воздействию всю деталь целиком. Метод широко применяется для упрочнения зубьев шестерён, рабочих поверхностей валов, направляющих станков, других деталей машин, подвергающихся интенсивному износу.
Родственная технология — индукционное удаление полимерных покрытий — используется при ремонте магистральных трубопроводов, палубных покрытий морских судов, других крупногабаритных стальных конструкций. Высокочастотное магнитное поле индуцирует ток в металлической подложке, разогревая её до температуры, при которой полимерное покрытие теряет адгезию и легко удаляется без повреждения основного металла.

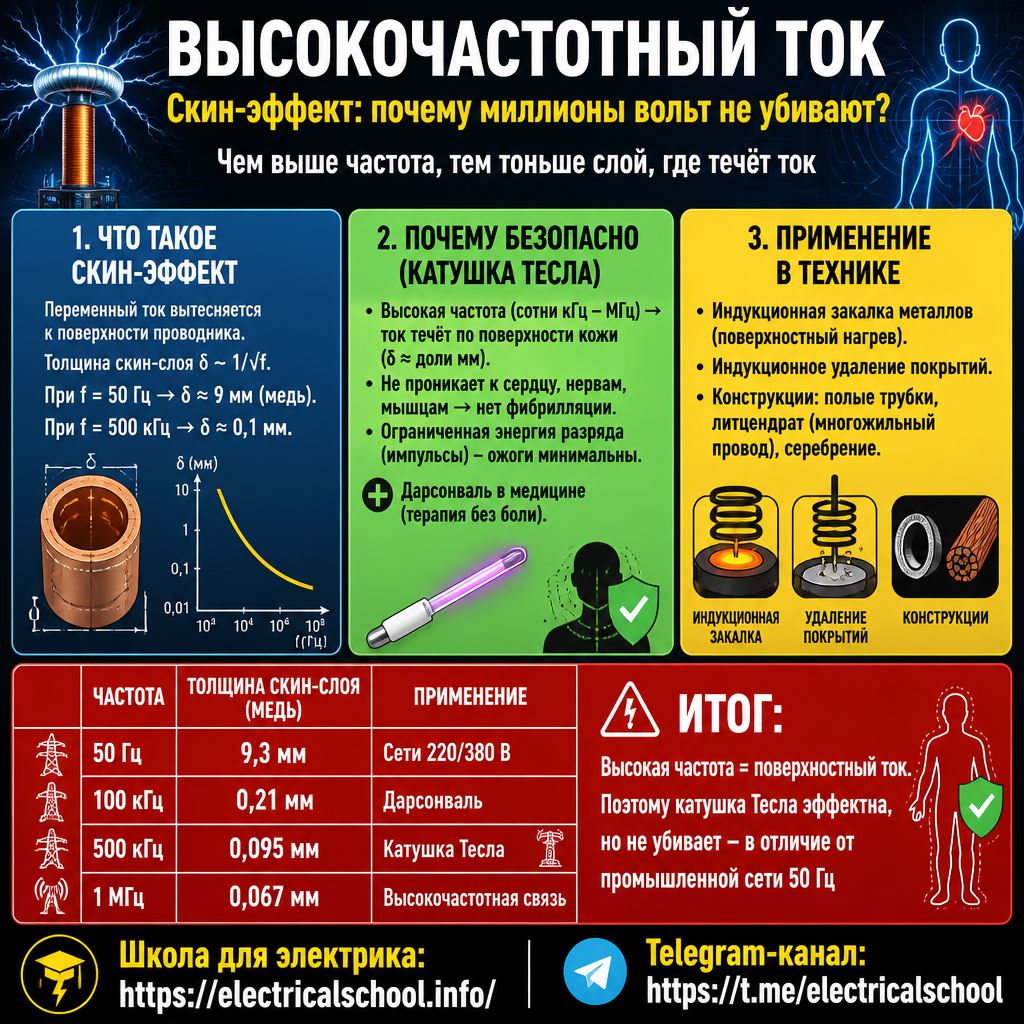

Информативно и наглядно в PDF: Высокочастотный ток и эффект скин-слоя
