Аддитивные технологии переживают один из наиболее динамичных периодов своего развития: из нишевого инструмента для создания макетов они превратились в полноценный производственный метод, конкурирующий с литьем, фрезеровкой и штамповкой. В электротехнике и энергетике это особенно ощутимо, поскольку отрасль исторически консервативна и осторожна в принятии новых технологий - тем значимее результаты, которые уже накоплены.
Быстрое прототипирование: другая логика разработки
Традиционный цикл проектирования нового электрооборудования - это сначала долгие расчеты, затем заказ оснастки, ожидание отливок, и только потом первые физические испытания. На каждую итерацию уходят недели или месяцы. Аддитивные технологии разрывают эту цепочку: инженер вносит правку в CAD-модель и на следующий день держит в руках исправленную деталь.
В энергетике этот принцип особенно ценен при разработке компонентов, работающих в экстремальных условиях - лопаток турбин, теплообменников, элементов солнечных панелей. Именно здесь накапливаются самые дорогостоящие ошибки: один неудачный запуск прототипа в серийное производство может стоить компании многих миллионов.

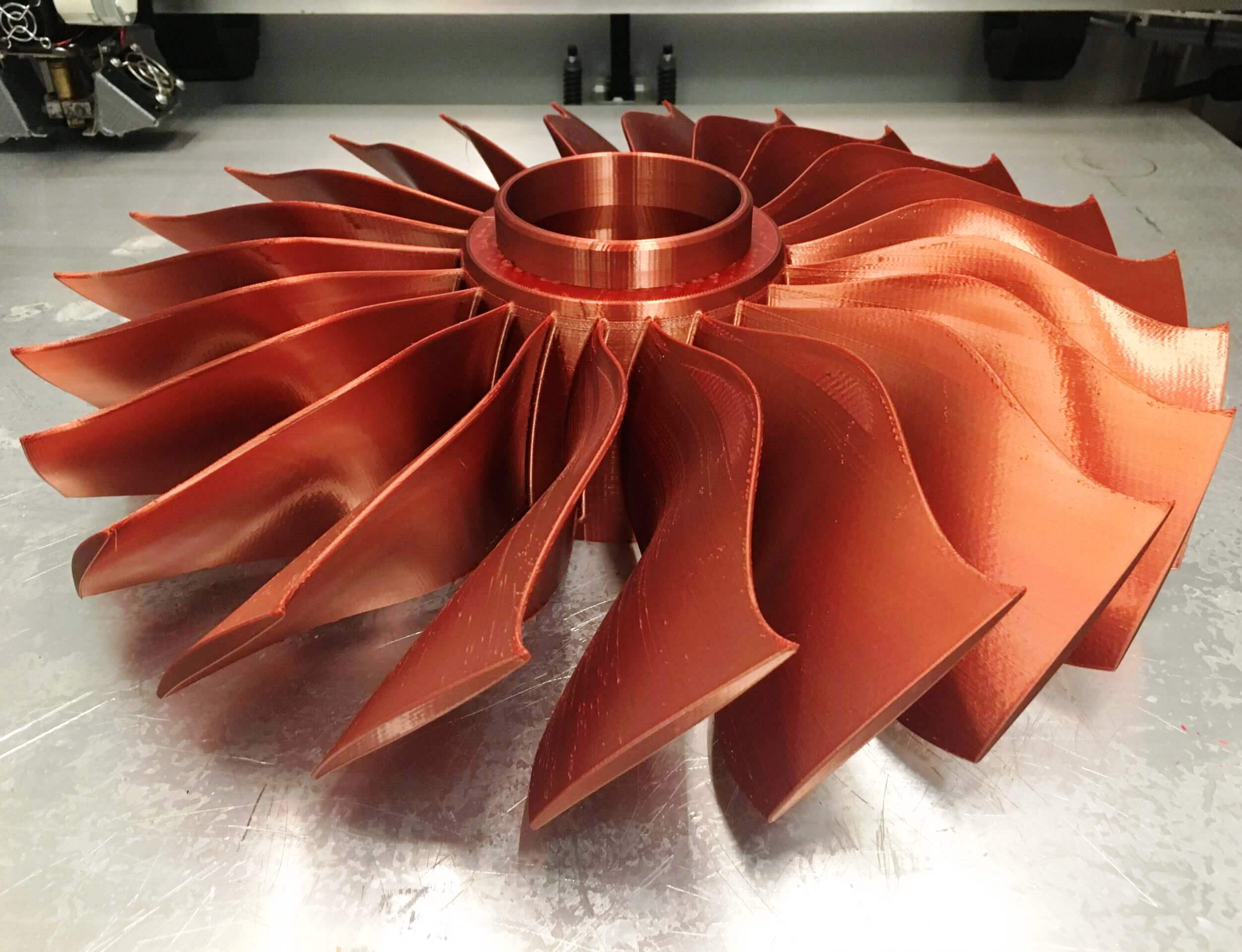

Например, лопатки газовых турбин должны выдерживать колоссальные нагрузки: вращение со скоростью до 1600 км/ч (или 13 000 об/мин), высокое давление и температуры до 1250 °C, за которыми следует резкое охлаждение до 400 °C. Традиционно их изготавливают с помощью литья или ковки - это очень дорогостоящие, трудоемкие процессы, в которых высок риск брака.
Компания Siemens, работавшая над лопатками газовых турбин, сократила срок разработки от концепции до производства с двух лет до двух месяцев, а скорость получения прототипов выросла примерно на 90%.
Опытные образцы лопаток из поликристаллического никелевого суперсплава успешно прошли испытания при температурах выше 1250 °C и вращении с частотой 13 000 об/мин. При этом 3D-печать позволяет интегрировать охлаждающие каналы прямо в структуру лопатки, что недоступно для традиционного производства.
Принципиально важен не только выигрыш во времени, но и качество принимаемых решений. Когда инженер может провести четыре-пять итераций макета за две недели вместо одного цикла за несколько месяцев, он решает принципиально другие задачи: проверяет не одну гипотезу, а сравнивает несколько конструктивных подходов, выбирая лучший.
Благодаря интеграции 3D-печати и методов топологической оптимизации, разработчики могут рассчитывать идеальное распределение материала: убирать лишний вес без потери прочности, снижать механические напряжения и сокращать количество сборочных этапов, печатая целые узлы единой деталью.
Корпуса и оснастка для РЭА
Для серийного радиоэлектронного производства 3D-печать решает задачу, которая прежде не имела дешевого решения: изготовление небольших партий нестандартных корпусов, кронштейнов и посадочных мест без затрат на специальную оснастку.
Печать ведется методами FDM, SLS и SLA из ударопрочных и термостойких пластиков - ABS, PET-G и PC-ABS - причем технические ограничения сегодня касаются скорее габаритов, чем сложности формы. Каждый из методов занимает свою нишу:
- FDM - это экономичное изготовление единичных крупных деталей, он незаменим для корпусов приборов и кронштейнов датчиков;
- SLA обеспечивает высокую детализацию с толщиной слоя до 15-25 мкм и применяется там, где требуется точная посадка разъемов и гнезд под печатные платы;
- SLS работает с более крупными рабочими камерами - до 600х600х600 мм, при допуске 0,15 мм, что позволяет печатать в одном цикле сразу несколько деталей разных партий.
Для разработчика это означает практическую свободу: прибор можно переработать конструктивно не потому, что накопился достаточный бюджет на новую оснастку, а потому что появилась лучшая инженерная идея. Цикл разработки из линейного процесса превращается в итерационный.
Логичным развитием этой концепции стал переход от печати корпусов к печати самой электроники. Технология 3D-MID (Molded Interconnect Devices) позволяет наносить токопроводящие дорожки непосредственно на сложную поверхность трехмерной пластиковой детали, объединяя корпус и печатную плату в единый функциональный узел.
Это радикально экономит пространство, что критически важно при создании миниатюрных датчиков, антенн и носимой электроники. В рамках 3D-MID используется метод лазерного структурирования (LDS): лазер активирует специальные добавки в пластике корпуса, после чего на эти участки химически осаждается медь.
Для прототипирования традиционных многослойных схем появились настольные решения вроде принтера Voltera V-One. Он работает по принципу экструзии токопроводящих чернил (на основе серебра) прямо на текстолит, после чего встроенная нагревательная платформа спекает дорожки и даже оплавляет паяльную пасту для поверхностного монтажа компонентов.
А промышленные аддитивные системы класса AME (Additively Manufactured Electronics), такие как DragonFly от Nano Dimension, идут еще дальше: они способны печатать слоями диэлектрик и токопроводящие наночернила одновременно, создавая трехмерные платы сложнейшей геометрии со встроенными конденсаторами и катушками за один производственный цикл, без использования токсичных химикатов для травления.
Токопроводящие шины и металлическая печать
Самое сложное и технически интересное применение аддитивных технологий в электротехнике - это печать функциональных токопроводящих элементов. Технология SLM (Selective Laser Melting) послойно наплавляет металлический порошок, расплавляя его высокомощным лазером в среде инертного газа. В результате получаются монолитные детали с плотностью, превышающей показатели литых аналогов, и сложной внутренней геометрией - в том числе с встроенными каналами охлаждения.
|
Параметр |
Значение для меди (SLM) |
|
Теплопроводность |
400-410 Вт/(м·К) |
|
Плотность внутренней структуры |
более 99,9% |
|
Предел прочности при растяжении (Cu) |
не менее 380 МПа |
|
Предел прочности (сплав CuCrZr) |
более 540 МПа |
Физика лазерного плавления накладывает серьезные ограничения на работу с чистыми проводниками. Стандартные SLM-установки оснащаются инфракрасными лазерами, излучение которых почти полностью отражается поверхностью чистой меди.
Высокая теплопроводность медного порошка усугубляет ситуацию - тепло мгновенно рассеивается из зоны расплава, что не позволяет сформировать стабильную ванну. Инженеры решают эту проблему переходом на установки с лазерами зеленого или синего спектра, которые эффективно поглощаются медью, либо используют специальные медные сплавы с пониженной отражающей способностью.
При работе с алюминием возникает проблема иного рода. Большинство доступных порошков для 3D-печати - это конструкционные сплавы серии AlSi10Mg, где доля чистого металла не превышает 90 процентов.
Электротехника требует использования алюминия чистотой не ниже 99,5 процента, поскольку легирующие добавки резко повышают удельное электрическое сопротивление. Проектировщикам приходится компенсировать потерю проводимости за счет топологической оптимизации - программа рассчитывает форму детали так, чтобы увеличить сечение проводника в нужных местах без лишнего расхода материала.
Главная цель преодоления этих барьеров - создание уникальных электротехнических структур. Традиционная металлообработка не позволяет выточить или отлить монолитную токопроводящую шину со сложной сетью внутренних конформных каналов для прокачки жидкого хладагента.
Аддитивные технологии позволяют печатать криорезистивные обмотки электрических машин, волноводы, антенны и индукторы, которые способны выдерживать экстремальные плотности тока без перегрева. Интеграция системы охлаждения непосредственно в структуру проводника радикально снижает габариты и вес силовых установок.
Особенности работы с металлами при SLM-печати
| Металл | Физико-химический барьер | Способ решения проблемы | Применение в электротехнике |
|---|---|---|---|
| Чистая медь | Отражение ИК-излучения, быстрый отвод тепла | Использование зеленого или синего лазера | Индукторы, волноводы, контакты с каналами охлаждения electricalschool+1 |
| Алюминиевые сплавы | Высокое удельное сопротивление из-за присадок | Увеличение сечения, топологическая оптимизация | Облегченные шины, корпуса с функцией теплоотвода |
| Титан | Сложность классического литья | Стандартный процесс SLM-печати | Специфические экраны, высокопрочные элементы аппаратуры avrora-3d+1 |
Данные компании AmPro
Печать чистой медью долгое время оставалась нерешенной задачей из-за высокой отражательной способности металла в инфракрасном диапазоне: стандартные лазеры попросту не могли стабильно расплавлять медные частицы.
Инженерам компании AmPro удалось преодолеть это ограничение, разработав SLM-установки с лазерными излучателями мощностью 1000 Вт. Достигнутые показатели теплопроводности - 400-410 Вт/(м·К) - соответствуют уровню обычной чистой меди, что критически важно для радиаторов, токопроводящих шин и обмоток электродвигателей.
Остается, однако, конструктивная сложность, характерная для алюминиевых применений. Коммерческие порошки для SLM-печати, например сплав AlSi10Mg, содержат около 90% алюминия, тогда как силовая электротехника требует чистоты металла не менее 99,5% для минимизации потерь мощности. Это ограничение пока сдерживает прямую замену традиционных шинопроводов печатными аналогами в высоконагруженных силовых схемах.
EBM как альтернативный путь
Помимо SLM, в аддитивном производстве металлических компонентов развивается технология электронно-лучевой плавки (EBM). Она использует не лазер, а сфокусированный электронный пучок, что позволяет работать в вакууме и снижает внутренние напряжения в детали.
Процесс EBM-печати протекает при повышенных температурах (около 600-1000 °C), при которых электронный пучок прогревает всю рабочую платформу.
Это ключевое отличие от SLM-технологии минимизирует температурный градиент и препятствует возникновению остаточных механических напряжений. В результате отпадает необходимость в последующем обжиге или сложной термообработке - деталь сразу обладает прочностью, сопоставимой с кованым металлом.
Вакуумная среда, в свою очередь, защищает расплав от окисления и позволяет использовать технологию для работы с реактивными металлами, включая чистый титан и медь, которые сложны в обработке инфракрасными лазерами.
Для энергетики это особенно актуально при производстве компонентов из жаропрочных никелевых суперсплавов Inconel, где 3D-печать позволяет интегрировать охлаждающие каналы прямо внутрь лопаток и тем самым повышать КПД установки на 5-10%.
Благодаря способности электронной пушки разделять пучок на несколько независимых лучей (площадная печать), EBM обеспечивает высокую скорость наплавления, что делает ее привлекательной для производства крупногабаритных турбинных лопаток и других массивных деталей. Более того, высокая плотность получаемых изделий исключает образование внутренних пор, что критически важно для деталей, работающих под высокими нагрузками.
Таким образом, аддитивные технологии в электротехнике и энергетике движутся сразу по нескольким направлениям - от ускорения прототипирования и снижения затрат на оснастку до создания принципиально новых конструкций с геометрией, недостижимой традиционными методами. Граница между прототипом и готовым изделием постепенно стирается, и именно это делает 3D-печать не просто производственным инструментом, а инструментом инженерного мышления.
Повный А. В., преподаватель Филиала Белорусский государственный технологический университет «Гомельский государственный политехнический колледж»
