Организация технического обслуживания электрооборудования

Главная задача технического обслуживания электрохозяйства промышленных предприятий состоит в том, чтобы не допускать производственные простои из-за неисправности электроустановок, поддерживать надлежащее качество электроэнергии и сохранят паспортные параметры электрооборудования в течении максимального времени при минимальном расходе электрической энергии и материалов.

Общие вопросы эксплуатации электрооборудования и систем электроснабжения предприятий

Техническое обслуживание электрооборудования промышленных предприятий представляет собой основу надежного и безопасного функционирования всей производственной системы. Главная задача системы технического обслуживания электрохозяйства состоит в предотвращении производственных простоев из-за неисправностей электрооборудования, обеспечении его длительной и эффективной работы.

Основные цели технического обслуживания

Техническое обслуживание установок и их ремонт выполняется с целью:

• Поддержания работоспособности оборудования и предупреждения преждевременных поломок или выхода из строя

• Исключения рисков простоя предприятия и обеспечения непрерывности технологических процессов

• Повышения эффективности рабочих процессов при потреблении минимума финансовых, временных, трудовых и материальных ресурсов

• Повышения ответственности со стороны рабочего персонала и создания культуры профилактического обслуживания

• Обеспечения безопасности персонала и окружающей среды

Структура системы технического обслуживания

Система технического обслуживания и ремонта (ТОиР) — это комплекс организационных и технологических мероприятий, направленных на поддержание работоспособности оборудования и восстановление его функций после возникновения отказов. Структурно система ТОиР включает три взаимосвязанных блока: организационный, технологический и ресурсный.

Организационный блок

Организационный блок определяет порядок и управление процессами технического обслуживания и ремонта. Его основные элементы:

• Планирование ТОиР — определение сроков, объема и последовательности мероприятий.

• Подготовка материально-технического обеспечения — формирование запаса необходимых инструментов, запчастей и материалов.

• Реализация работ по регламентам — выполнение операций с заданной периодичностью и строгим соблюдением стандартов.

• Контроль качества — проверка правильности выполнения работ и соответствия установленным требованиям.

• Документооборот и отчетность — фиксация результатов в журналах и электронных системах, последующий анализ для планирования.

Технологический блок

Технологический блок отвечает за методы и практическое выполнение обслуживания и ремонта. В него входят:

• Методы и технологии ТО — регламентированные способы выполнения операций по уходу за оборудованием.

• Диагностические процедуры — контроль технического состояния и выявление неисправностей.

• Ремонтные технологии — операции по замене деталей, восстановлению узлов и наладке механизмов.

• Испытания и приемка — проверка готовности оборудования к дальнейшей эксплуатации после обслуживания.

Ресурсный блок

Ресурсный блок формирует условия для реализации организационных и технологических мероприятий. Он включает:

• Кадровое обеспечение — квалифицированные специалисты, способные выполнять обслуживание и ремонт.

• Техническое оснащение — инструменты, приборы и средства диагностики.

• Материально-техническое снабжение — наличие запасных частей, расходных материалов и вспомогательных средств.

• Информационно-методическое обеспечение — инструкции, нормативные документы, базы данных и методические материалы.

Таким образом, структура системы ТОиР представляет собой целостную организацию процессов, в которой:

• организационный блок обеспечивает управление и контроль,

• технологический блок — практическую реализацию работ,

• ресурсный блок — необходимые условия и поддержку.

Таблица: Структура системы ТОиР

Эта таблица позволяет легко представить взаимосвязь между блоками: организационный блок задает порядок, технологический реализует методы обслуживания, а ресурсный создает необходимые условия.

Виды и периодичность профилактических работ

Классификация видов технического обслуживания

Техническое обслуживание (ТО) электрооборудования — это система мер, направленная на обеспечение надежной, безопасной и экономичной работы электрических установок. Для удобства применения на практике оно классифицируется по двум основным критериям: по характеру планирования и по объему выполняемых работ.

По характеру планирования

Техническое обслуживание делится на плановое и внеплановое.

• Плановое обслуживание проводится по заранее установленному графику, где сроки и периодичность фиксируются в эксплуатационной документации, отраслевых нормативах или договорах с сервисными организациями. Такой подход позволяет прогнозировать затраты, равномерно распределять рабочую нагрузку и снижать вероятность аварий.

• Внеплановое обслуживание выполняется при необходимости: в случае аварийных ситуаций, поломок, выявленных дефектов или по предписаниям контролирующих органов. Его отличительная черта — внезапность и необходимость срочных действий для восстановления работоспособности оборудования.

По объему и характеру работ

По этому признаку различают несколько уровней обслуживания и ремонта, которые различаются глубиной вмешательства в конструкцию оборудования.

• Техническое обслуживание (ТО) — комплекс профилактических мер: осмотры, очистка, смазка, подтяжка контактов, проверка режимов работы. Работы ведутся без сложной разборки оборудования. Это наиболее частый и массовый вид обслуживания, направленный на продление ресурса агрегата.

• Текущий ремонт предполагает устранение выявленных мелких неисправностей и замену отдельных деталей или узлов при частичной разборке оборудования. Обычно сопровождается регулировкой рабочих параметров, проверкой изоляции и наладкой цепей.

• Капитальный ремонт — самый трудоёмкий и затратный вид, включающий полную или почти полную разборку электрооборудования, замену большинства изношенных деталей, восстановление базовых элементов (корпусов, валов, обмоток). Проводится сравнительно редко и зачастую сопряжён с модернизацией оборудования.

Таблица: Виды технического обслуживания электрооборудования

Содержание технического обслуживания

Техническое обслуживание промышленных агрегатов, сетей и приборов электрооборудования — это комплекс организационных, диагностических, профилактических и восстановительных операций, направленных на поддержание работоспособности оборудования, предупреждение аварий и продление его срока службы.

Все операции можно разделить на четыре группы: подготовительные, диагностические, профилактические и восстановительные.

Подготовительные операции

Эти действия выполняются до начала обслуживания и обеспечивают его эффективность.

• Изучение паспортной документации необходимо для правильного понимания особенностей конкретного оборудования, его эксплуатационных режимов и ограничений.

• Анализ предыдущих результатов ТО и выявленных дефектов позволяет избежать повторяющихся ошибок, выявить слабые места узлов, учесть динамику старения оборудования.

• Подготовка инструмента, приборов контроля, расходных материалов и средств индивидуальной защиты снижает риск задержек и аварий.

• Проверка безопасности рабочего места и отключение оборудования перед обслуживанием обеспечивает охрану труда персонала.

Диагностические операции

Это центральная часть ТО, связанная с выявлением технического состояния оборудования.

• Визуальный осмотр узлов, кабелей, деталей позволяет обнаружить механические повреждения, износ, следы перегрева.

• Замер рабочих токов, напряжений и других показателей на клеммах подтверждает правильность электрических режимов.

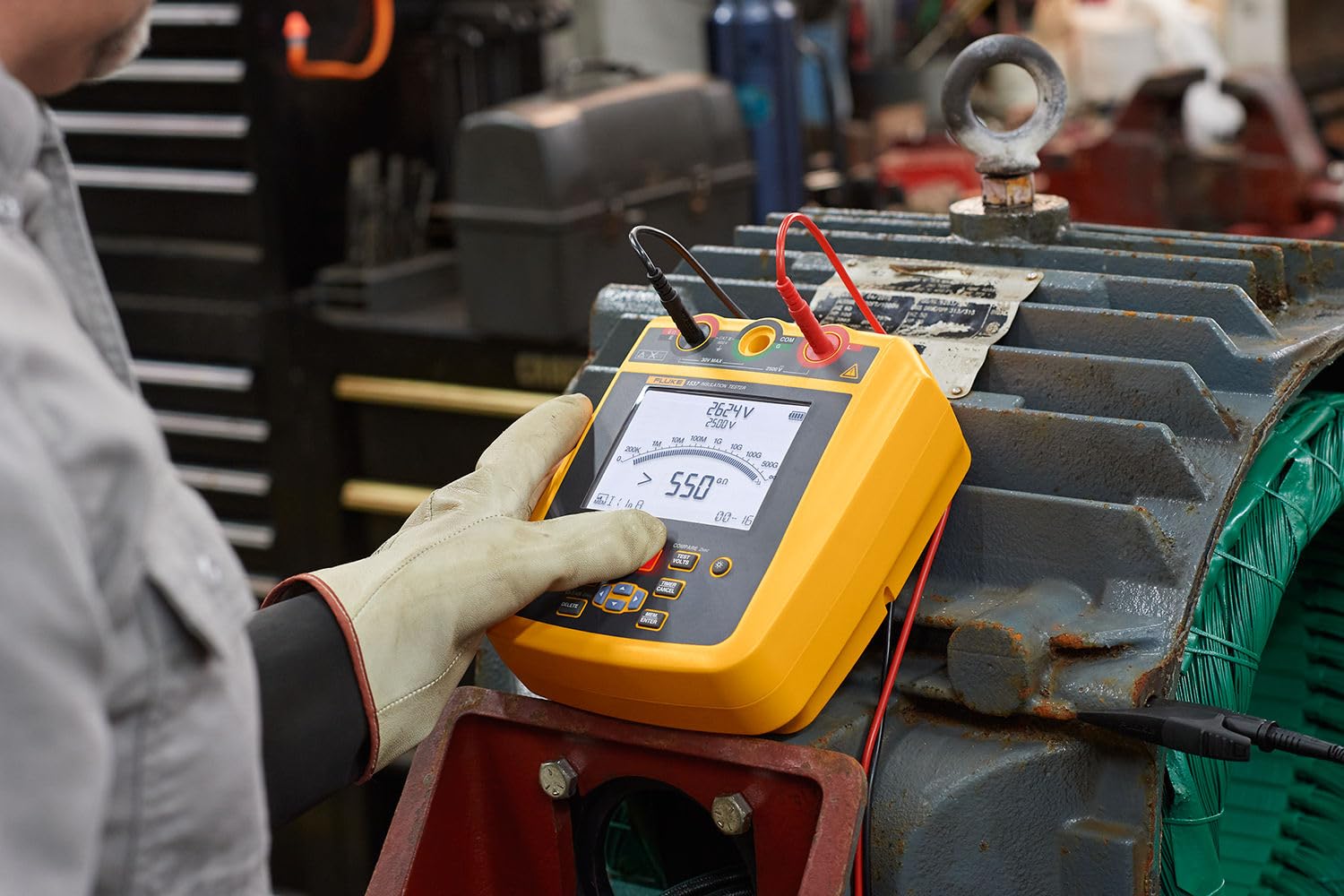

• Измерение сопротивления изоляции исключает утечки тока и риск поражения электрическим током.

• Проверка защитных устройств и автоматики (реле, предохранителей, автоматических выключателей) обеспечивает надежность защиты оборудования и персонала.

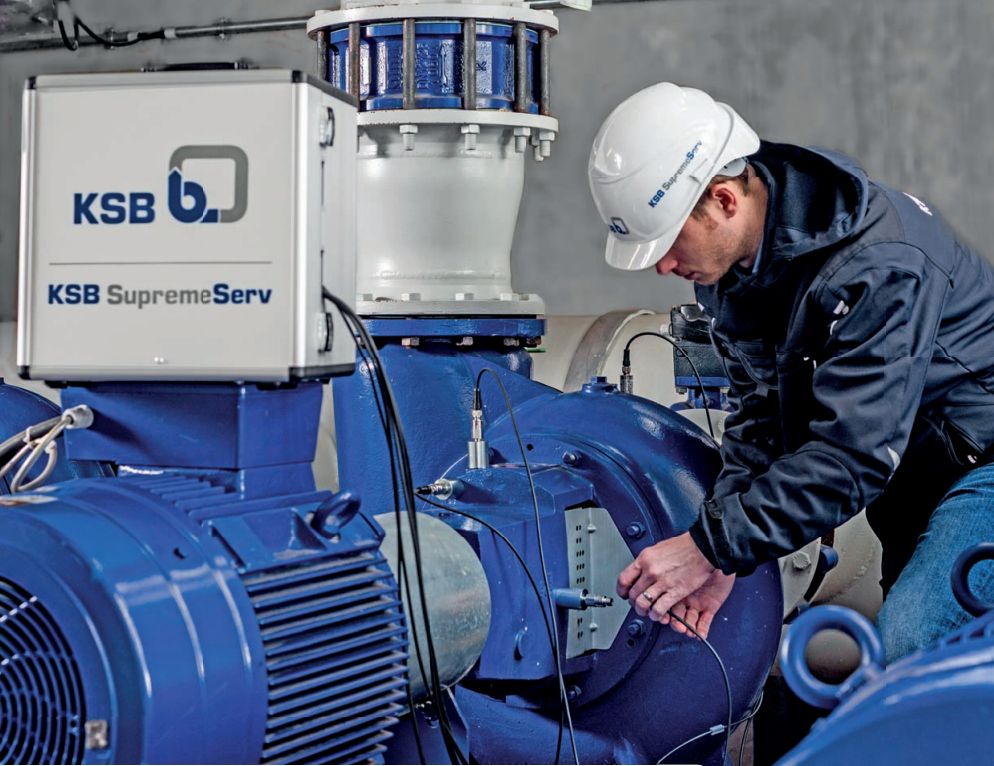

• Анализ уровня вибраций, шума и температуры подшипников позволяет выявить скрытые неисправности на ранней стадии.

Профилактические операции

Эта группа задач направлена на предупреждение возможных отказов.

• Очистка оборудования от пыли, загрязнений, промывка каналов циркуляции жидкостей исключает перегрев и коррозию.

• Удаление окислов с клемм и контактных соединений снижает переходное сопротивление и предотвращает искрение.

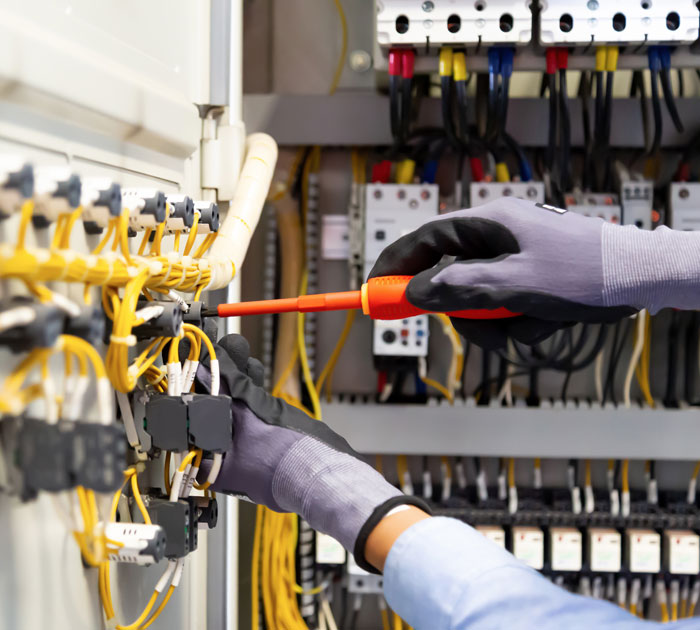

• Протяжка болтовых соединений и креплений предотвращает вибрационные разрушения.

• Регулировка подвижных частей, механизмов и настройка рабочих параметров позволяет поддерживать оборудование в оптимальном режиме работы.

• Смазка трущихся элементов снижает износ и шум, продлевает ресурс подшипников и движущихся частей.

Восстановительные операции

Это завершающий этап обслуживания, направленный на устранение выявленных неисправностей и доведение оборудования до полной работоспособности.

• Замена приводных ремней, цепей, шестерён и уплотнителей устраняет последствия износа.

• Обновление смазочных материалов, охлаждающих жидкостей восстанавливает нормальные эксплуатационные условия.

• Замена наиболее изношенных деталей (щёток, предохранителей, резиновых уплотнителей) осуществляется в рамках регламентного ТО.

• Испытания под нагрузкой и пробные пуски после обслуживания подтверждают готовность оборудования к дальнейшей эксплуатации.

• При необходимости выполняется частичная балансировка, выравнивание, выверка деталей.

Таблица: Содержание операций технического обслуживания электрооборудования

Периодичность профилактических работ

Периодичность профилактических работ определяется нормативами и фактическими условиями эксплуатации: базой служат ПТЭЭП/ПУЭ и техническая документация изготовителей, а корректировки вносятся по результатам диагностики и режимам работы оборудования.

Нормативные основания

• ПТЭЭП предписывают организовывать ТО и планово-предупредительные ремонты, оформляя годовые графики, согласованные с техническим руководителем, с учетом поддержания работоспособности и изменяющихся условий работы установок.

• Периодичность осмотров и испытаний устанавливается локальными инструкциями на базе ПТЭЭП/ПУЭ и инструкций производителей; для отдельных средств и установок нормы приведены в приложениях к ПТЭЭП (например, электроинструмент — не реже 1 раза в 6 месяцев).

• ПУЭ задают общие требования к эксплуатации и обслуживанию электроустановок, на основе которых формируются регламенты периодичности на объектах.

Эксплуатационные факторы

• Условия среды: температура, влажность, запыленность, вибрации и агрессивные среды требуют укорочения интервалов ТО из-за ускоренного старения изоляции, коррозии и механического износа.

• Режимы нагрузки и интенсивность использования: при длительных перегрузках и частых пусках повышается тепловая и динамическая нагрузка, что требует более частых проверок контактных соединений и измерений параметров.

• Качество электроснабжения: колебания напряжения и гармоники ускоряют старение оборудования силовой электроники и двигателей, что учитывается при планировании измерений и профилактики.

• Результаты диагностики: данные предыдущих осмотров, измерения сопротивления изоляции, термография, вибродиагностика служат основанием для корректировки графика в сторону увеличения или уменьшения периодичности.

Типовая периодичность ТО

• Ежедневно: оперативные осмотры, контроль индикации, отсутствия запаха перегрева, аномальных шумов, проверка срабатываний сигнализации по месту.

• Еженедельно: углубленный осмотр шкафов, проверка целостности пломб и блокировок, контроль температуры узлов по контактным термометрам/тепловизором, тестирование АВР в безопасном режиме при наличии регламента.

• Ежемесячно: плановые измерения рабочих токов/напряжений, подтяжка контактных соединений в доступных цепях, мелкий ремонт, проверка устройств защиты и сигнализации по картам испытаний.

• Ежеквартально: профилактическое обслуживание с заменой расходных материалов, очистка шкафов и фильтров, проверка РЗА по укороченной программе, повторные измерения изоляции в тяжёлых условиях.

• Ежегодно: комплексная диагностика, расширенная программа испытаний (в т.ч. изоляции, петли фаза-нуль, заземления), ревизия силовых соединений, актуализация схем и отчетности, большой объём профилактики.

Примеры норм для ориентира

• Переносной/передвижной электроинструмент и понижающие трансформаторы: межремонтные испытания обычно не реже 1 раза в 6 месяцев согласно приложениям ПТЭЭП (измерение/испытание изоляции, проверка работы).

• Электросварочные установки: осмотр перед включением и периодически не реже 1 раза в месяц; измерение сопротивления изоляции — не реже 1 раза в 6 месяцев и после длительных перерывов.

• Ответственный за электрохозяйство оформляет годовые графики и синхронизирует ремонт электрооборудования с ремонтами технологических агрегатов, влияющих на производство.

Методика установления периодичности

• Шаг 1 — собрать нормативные требования ПТЭЭП/ПУЭ и заводские инструкции; определить обязательные минимумы испытаний для конкретных типов оборудования.

• Шаг 2 — оценить условия эксплуатации и историю отказов; применить корректирующие коэффициенты периодичности по среде и нагрузке.

• Шаг 3 — сформировать матрицу критичности: высокий риск/высокая критичность — чаще ТО; низкая критичность — базовые интервалы.

• Шаг 4 — утвердить годовой график ТО и ППР техническим руководителем; связать с технологическими простоями и ремонтами смежного оборудования.

• Шаг 5 — по итогам ежегодной диагностики и аудита электробезопасности пересматривать интервалы на следующий год.

Таблица периодичности

Планово-предупредительная система ремонтов

Основы системы ППР

Планово-предупредительная система ремонтов (ППР) — это регламентированная модель управления жизненным циклом электрооборудования, в которой обслуживание и ремонты выполняются по заранее составленным графикам и стандартам, с опорой на диагностику состояния и анализ надежности. Ниже — расширенное изложение принципов, организации и документов ППР, а также требования к персоналу и контролю качества.

Смотрите подробно: Как эффективно организовать ремонт энергетического оборудования

Основы системы ППР

ППР объединяет профилактические осмотры, межремонтное обслуживание и плановые ремонты в единую последовательность, поддерживающую работоспособность и предотвращающую неожиданные отказы.

• Планово-предупредительный характер. Ремонты и обслуживания выполняются по регламенту и графикам с заранее обеспеченными ресурсами; в межремонтные интервалы внедряются операции ТО и диагностики для раннего выявления дефектов.

• Системный подход. Используются агрегатный метод (замена узла целиком вместо мелкого ремонта), комбинация стратегий (календарная, по наработке, состояние-ориентированная), расширенная техническая диагностика (электролаборатория, термография, вибродиагностика), а также цифровые средства планирования и учета (CMMS/ЕAM).

Ключевые понятия ППР

• Межремонтное обслуживание: регламентные осмотры, смазка, подтяжка, чистка, функциональные проверки без глубокой разборки.

• Ремонтный цикл: период между капитальными ремонтами; структура цикла задает очередность ТО, текущего/среднего/капитального ремонтов.

• Базовые стратегии периодичности: по календарю, по наработке (моточасы/пуски), на основании диагностики состояния; на практике применяется их сочетание.

Организация планирования

Планирование многоуровневое, чтобы увязать ремонты с производственным графиком, снабжением и кадровыми возможностями.

• Долгосрочное (год): годовой план-график остановов, бюджет ТОиР, план МТО (запчасти, материалы), календарь обучения и аттестации.

• Среднесрочное (квартал/месяц): детализация объемов и дат, координация с технологическими ремонтами, корректировка по результатам диагностики и фактическому состоянию.

• Оперативное (неделя/сутки): наряды-допуски, технологические карты, распределение смен, окно работ, контроль исполнения и закрытие работ.

Документооборот и регламенты

Документы фиксируют что, когда и как выполняется, а также подтверждают качество и безопасность.

• Планово-нормативные: планы-графики ТО и ремонтов, нормы периодичности/трудоемкости/продолжительности, технологические карты, перечни ЗИП и материалов.

• Учетно-отчетные: журналы состояния, дефектные ведомости, акты выполненных работ, протоколы измерений и испытаний, заявки на материалы.

• Паспортно-технические: паспорта оборудования, принципиальные и монтажные схемы, инструкции по эксплуатации и ТО, сертификаты, результаты приемочных/послеремонтных испытаний.

Требования к персоналу

Эффективность ППР опирается на квалификацию и допуски специалистов.

• Профессиональная подготовка: профильное образование, опыт работы с данным типом оборудования, группа по электробезопасности, действующие медосмотры и аттестации.

• Практические навыки: знание правил эксплуатации и ТБ/ПБ, умение вести документацию ТОиР, диагностировать типовые неисправности, работать по технологическим картам и нарядам-допускам.

Контроль качества и эффективности

Контур контроля обеспечивает соответствие работ регламентам и целям надежности.

• Технический контроль: аудит соблюдения технологий, проверка качества работ, послеремонтные испытания под нагрузкой, анализ отказов и показателей надежности (MTBF/MTTR, коэффициент готовности).

• Организационный контроль: соблюдение сроков/окон ремонта, анализ затрат и трудозатрат, оценка эффективности (снижение аварийности, сокращение простоев), корректирующие меры и обновление регламентов.

Инструменты повышения эффективности ППР

• Диагностика по состоянию: термография шин и вводов, измерение сопротивления изоляции, анализ качества электроэнергии, вибрация подшипников, частичные разряды для КЛ/РП.

• Агрегатный метод: наличие оборотного фонда узлов сокращает простои и стандартизирует ремонтные операции.

• Стандартизация карт работ: единые шаблоны операций, норм времени, критериев приемки.

• Цифровизация: учет истории отказов и операций, прогнозирование сроков ТО по данным наработки и состояния, интеграция с закупками и складом.

Типовой цикл ППР для электрооборудования

• Межремонтное ТО: осмотры и испытания в календарной сетке (ежедневно/неделя/месяц/квартал), корректируемые по диагностике.

• Текущий/средний ремонт: замена изношенных узлов, ревизия контактов, очистка/сушка/лакование, настройка защит и автоматики.

• Капитальный ремонт: полная/глубокая разборка, замена базовых элементов, модернизация при целесообразности, комплексные испытания и ввод.

Таблица: Каркас системы ППР

• Начать с инвентаризации активов и критичности, назначить ответственных за контуры (электроснабжение, РП, КЛ, двигатели, ЩУ).

• Сформировать базовую периодичность по типам оборудования и скорректировать ее после первой волны диагностики.

• Оцифровать техкарты и чек-листы, обеспечить фото/видеофиксацию критичных операций и автоматический сбор данных измерений.

• Ввести KPI: коэффициент готовности, доля внеплановых простоев, выполнение графика, удельные затраты на ТОиР, повторные замечания после ремонта.

• Ежегодно пересматривать регламенты: исключать «лишние» операции, усиливать контроль там, где выявлены повторяющиеся дефекты.

Такое построение ППР обеспечивает предсказуемые остановы, снижение аварийности и оптимизацию совокупной стоимости владения при росте надежности и безопасности электрохозяйства.

Эффективная организация технического обслуживания электрооборудования промышленных предприятий требует системного подхода, квалифицированного персонала, современных технических средств и строгого соблюдения нормативных требований. Только при выполнении всех этих условий можно обеспечить надежную и безопасную работу электрооборудования, минимизировать простои производства и достичь оптимального соотношения затрат на обслуживание и эксплуатационной эффективности.
