Когда первые проектировщики метрополитенов в конце XIX века столкнулись с вопросом электроснабжения подвижного состава, перед ними стоял сложный технический выбор. Наземные трамваи того времени использовали воздушную контактную сеть, но для подземных тоннелей этот вариант оказался неприемлемым.
Ограниченное пространство, проблемы с вентиляцией и требования безопасности диктовали необходимость иного решения. Так появилась концепция третьего (контактного) рельса, ставшая отличительной чертой большинства метрополитенов мира.
Физические параметры подземных сооружений создавали уникальные условия для проектировщиков. Высота тоннелей в первых метро редко превышала 3,5 метра, что делало невозможным размещение полноценной подвесной контактной сети. При этом требования к пожарной безопасности исключали использование открытых проводов в условиях ограниченного пространства.
Третий рельс, расположенный на уровне платформы, решал эти проблемы, обеспечивая надежный контакт без уменьшения габаритов тоннеля.

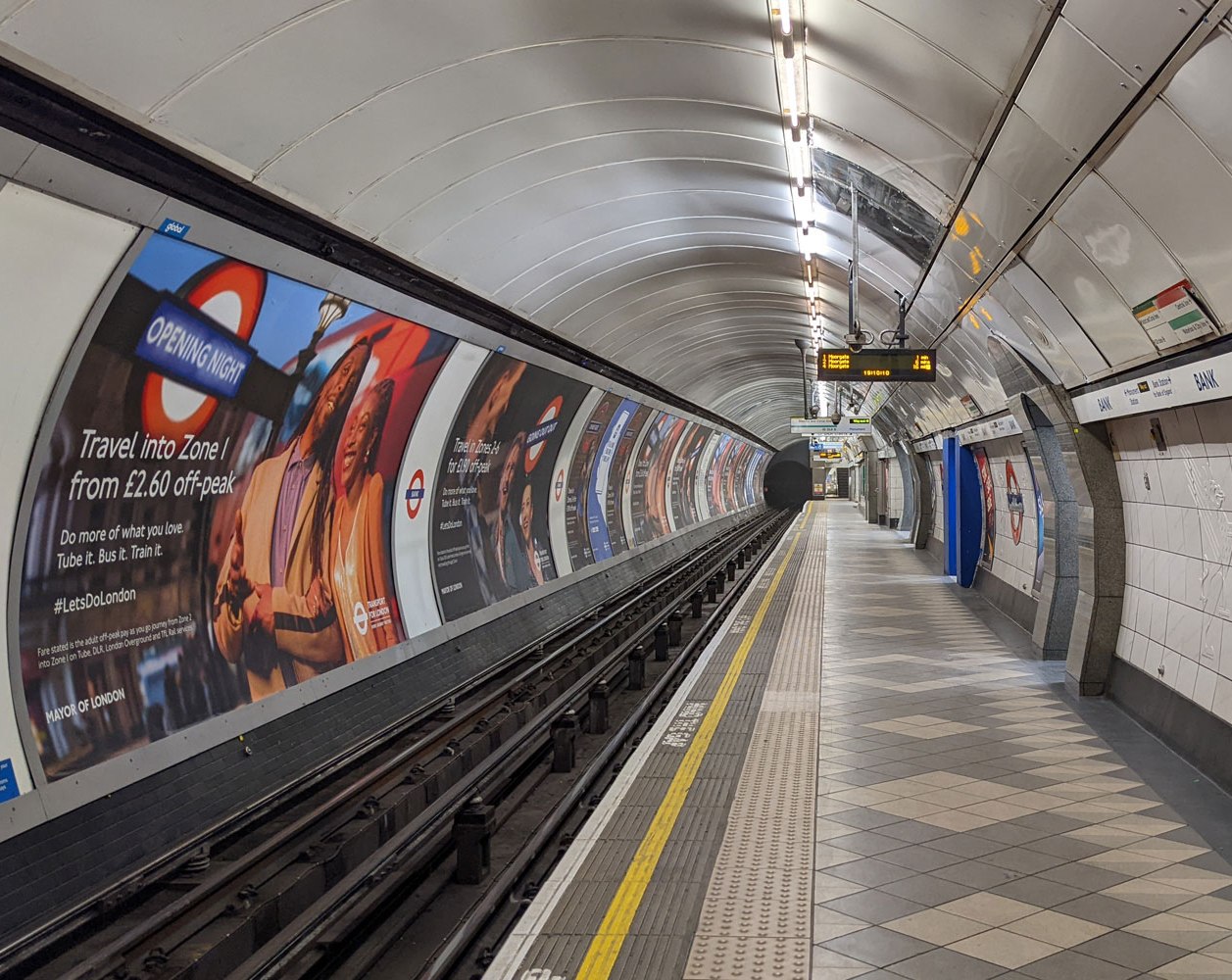

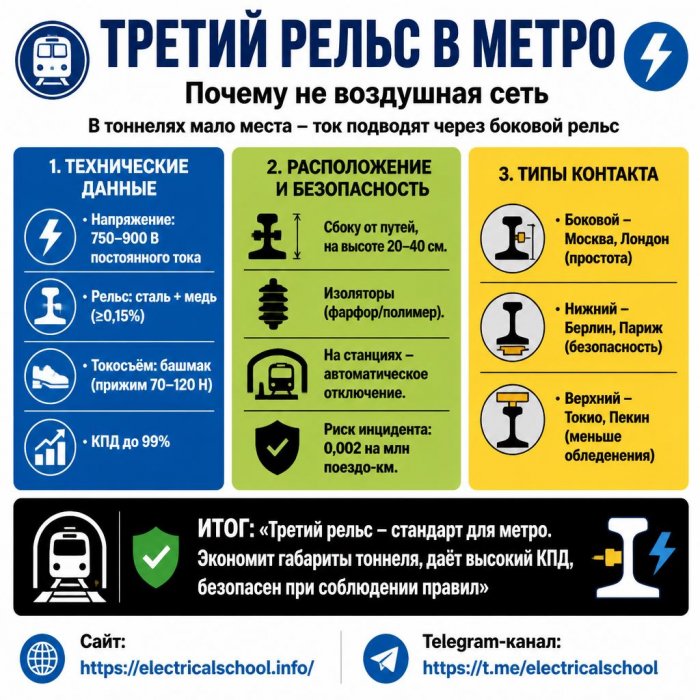

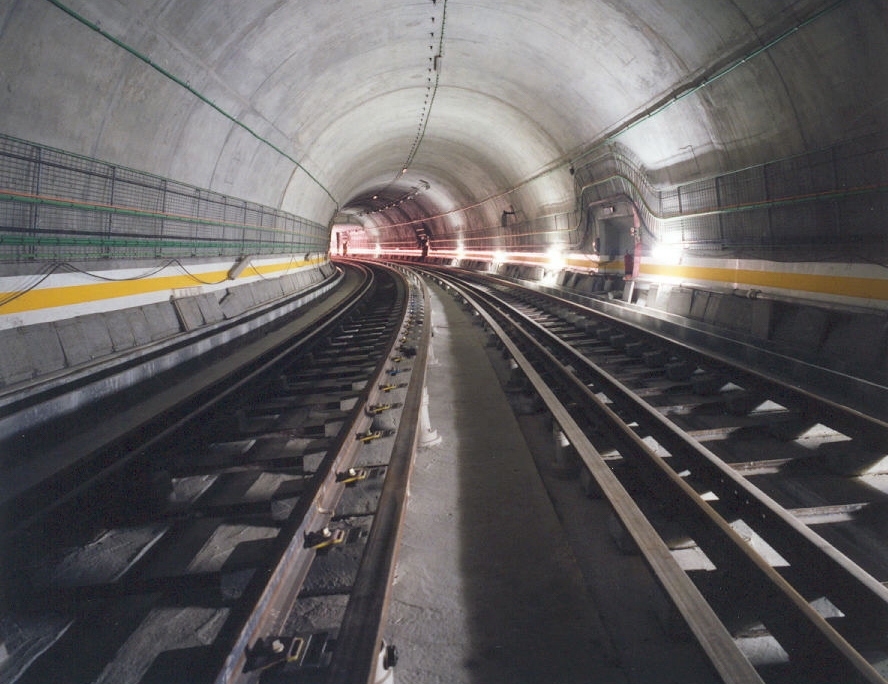

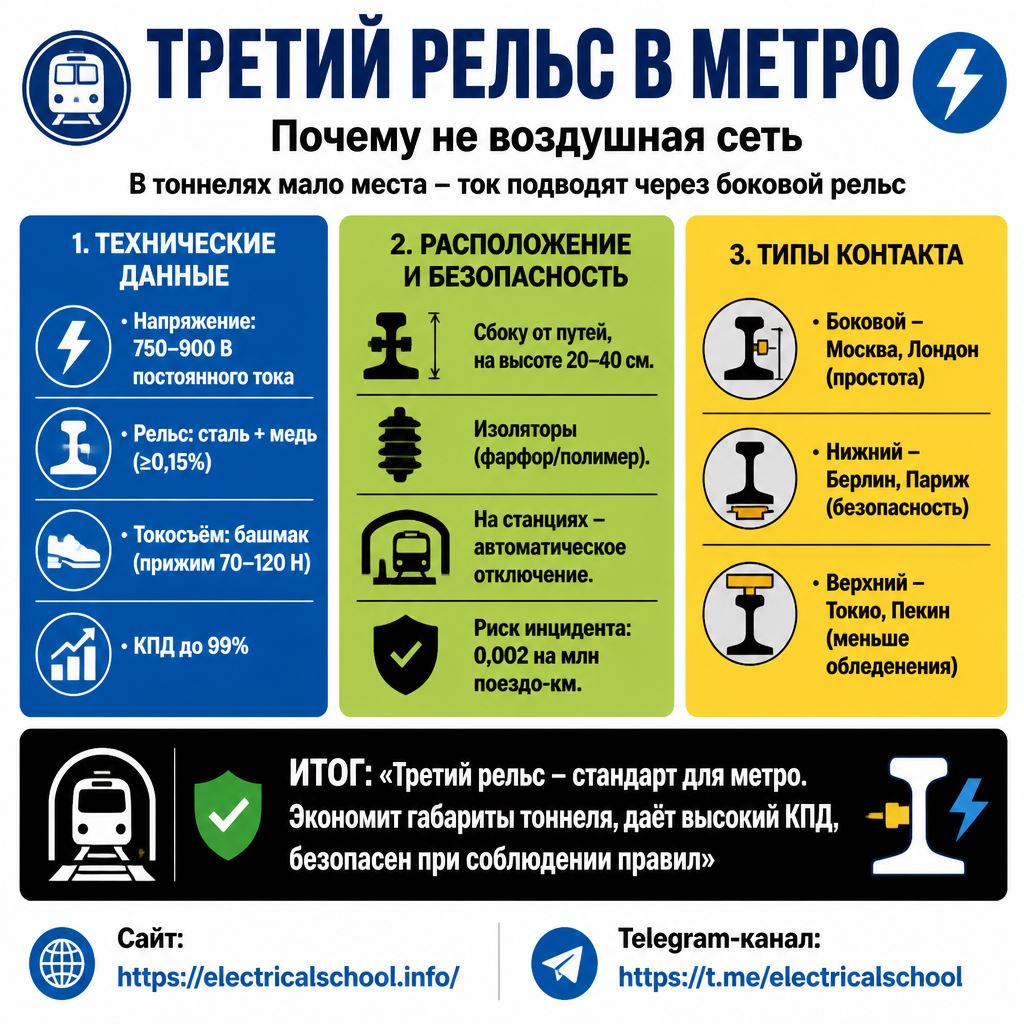

Физика контактной системы
Конструкция третьего рельса представляет собой тщательно продуманное инженерное решение, учитывающее особенности подземной эксплуатации. В отличие от воздушной контактной сети, где напряжение может достигать 3000 В, метрополитены используют напряжение 750-900 В постоянного тока.
Такой выбор обусловлен компромиссом между безопасностью и эффективностью: более низкое напряжение уменьшает риск пробоя изоляции в условиях высокой влажности подземных сооружений.
Материал контактного рельса — специальная сталь с повышенным содержанием меди (до 0,15%), что обеспечивает хорошую электропроводность при сохранении механической прочности.
Контакт осуществляется через специальные токосъемники (токоприемники-башмаки), которые прижимаются к рабочей грани рельса с усилием 70-120 Н. Такая система демонстрирует КПД передачи энергии до 99%, что значительно выше показателей воздушной контактной сети в аналогичных условиях.
Безопасность и особенности эксплуатации
Расположение контактного рельса строго регламентировано международными стандартами. В большинстве метрополитенов он размещается сбоку от путей на высоте 20-40 см над уровнем головки ходовых рельсов. Такое положение выбрано не случайно: оно минимизирует риск случайного контакта пассажиров с токоведущими элементами, одновременно обеспечивая легкий доступ для обслуживания.
Особое внимание уделяется изоляции системы. Контактный рельс крепится к опорам через фарфоровые или полимерные изоляторы, рассчитанные на напряжение до 3000 В.
В зоне станций часто устанавливают автоматические отключающие устройства, обесточивающие участок при остановке поезда. Статистика показывает, что такие меры безопасности снижают количество инцидентов до 0,002 на миллион поездо-километров.
Сравнение с альтернативными системами
Воздушная контактная сеть, используемая в наземных электричках и трамваях, в условиях метро сталкивается с рядом проблем. Высота токоприемника (пантографа) требует увеличения габаритов тоннеля на 30-40 см, что приводит к росту стоимости строительства на 15-20%. При этом в условиях ограниченного пространства сложнее обеспечить необходимое натяжение контактного провода, что увеличивает износ оборудования.
Интересный компромисс найден в некоторых современных метрополитенах (например, в Барселоне), где используется нижний токосъем с воздушной контактной сетью. Однако такая система требует сложных механизмов переключения при переходе с подземных участков на наземные и обратно, что увеличивает стоимость эксплуатации.
Эволюция технологии
Первые опыты с контактным рельсом проводились еще в 1880-х годах на берлинской Stadtbahn. Но настоящий прорыв произошел с открытием лондонского метро в 1890 году, где система третьего рельса доказала свою эффективность.
За 130 лет технология претерпела значительные изменения: от чугунных рельсов с медными накладками до современных сталеалюминиевых композитов с автоматической системой смазки.
Современные контактные рельсы производятся методом непрерывной прокатки длиной до 120 метров. Их сопротивление не превышает 0,04 Ом/км, что позволяет передавать ток силой до 6000 А без значительных потерь. Для сравнения: первые системы конца XIX века имели сопротивление 0,15 Ом/км и ограничивались током в 1000 А.
Глобальные различия в стандартах
В мировом метростроении сложились три основных стандарта контактного рельса:
- Боковой контакт (Лондон, Нью-Йорк, Москва) — рельс расположен сбоку от пути на изолированных кронштейнах;
- Нижний контакт (Берлин, частично Париж) — токосъем осуществляется снизу специальными роликами;
- Верхний контакт (некоторые линии в Токио и Пекине) — башмак скользит по верхней поверхности рельса.
Каждая система имеет свои преимущества: боковой контакт проще в обслуживании, нижний — безопаснее для персонала, верхний — меньше подвержен обледенению на открытых участках.
Перспективы развития контактных систем
Современные тенденции в развитии технологий рельсового хозяйства демонстрируют значительный прогресс и направлены на повышение надежности, долговечности и эффективности эксплуатации.
Одним из ключевых направлений является активное внедрение композитных покрытий, которые значительно снижают уровень износа рельсов и продлевают срок их службы.
Такие покрытия обладают повышенной износостойкостью и устойчивостью к воздействию внешних факторов, что позволяет существенно уменьшить необходимость в частых ремонтах и заменах.
Кроме того, современное оборудование все чаще оснащается автоматическими системами диагностики состояния рельса, которые обеспечивают постоянный мониторинг и своевременное выявление дефектов.
Эти системы способны анализировать различные параметры, такие как деформация, трещины и другие признаки повреждений, что позволяет оперативно принимать меры для предотвращения аварийных ситуаций и продления ресурса рельсового пути.
Еще одним важным направлением развития является использование гибридных решений, которые могут работать от аккумуляторных источников энергии.
Такие системы обеспечивают бесперебойное функционирование оборудования даже в условиях отсутствия внешнего электропитания, что особенно актуально для удаленных или труднодоступных участков железнодорожной инфраструктуры. Аккумуляторные технологии позволяют повысить автономность и надежность работы систем, снижая зависимость от внешних факторов.
Особое внимание уделяется применению сверхпроводящих материалов, которые помогают значительно уменьшить энергетические потери при передаче и использовании электроэнергии. Благодаря своим уникальным свойствам, сверхпроводники обеспечивают практически без сопротивления прохождение электрического тока, что способствует повышению общей эффективности энергетических систем и снижению затрат на эксплуатацию.
Примером успешного внедрения современных технологий является опыт Сингапура, где на новых линиях железнодорожного транспорта применяются интеллектуальные системы мониторинга контактного рельса. Эти системы оснащены датчиками, которые измеряют температуру, вибрацию и степень износа рельса в режиме реального времени.
Такой комплексный подход позволяет не только своевременно обнаруживать потенциальные проблемы, но и оптимизировать процессы технического обслуживания, повышая безопасность и надежность эксплуатации железнодорожной сети.
Вывод: оптимальное решение для подземки
Третий рельс в метро — это не исторический артефакт, а результат тщательного инженерного расчета. Его преимущества для подземного транспорта:
- Компактность — не увеличивает габариты тоннеля;
- Надежность — 99% бесперебойной работы;
- Безопасность — минимальный риск для пассажиров;
- Экономичность — стоимость на 30% ниже воздушной сети.
Как показывает практика, за 130 лет эксплуатации система доказала свою эффективность. Хотя для наземного транспорта воздушная контактная сеть остается предпочтительной, в условиях ограниченного пространства метро третий рельс — это оптимальный баланс между безопасностью, надежностью и экономической целесообразностью.
