Полимерные изоляторы для воздушных линий электропередачи: замена фарфора и стекла

Полимерные композитные изоляторы для воздушных линий электропередачи представляют собой одно из наиболее значительных технологических достижений энергетики последних десятилетий, радикально изменивших подходы к проектированию и эксплуатации электрических сетей напряжением 0,4-500 кВ.

В отличие от традиционных фарфоровых и стеклянных изоляторов, доминировавших на протяжении столетия, полимерные конструкции на основе силиконовой резины и стеклопластикового стержня обеспечивают снижение массы на 80-90%, повышенную стойкость к вандализму и загрязнениям, долговечность в условиях экстремальных температур от -60°C до +70°C и воздействия ультрафиолетового излучения.

К началу 2000-х годов в России 98% воздушных линий оснащались стеклянными изоляторами, но к 2011 году доля полимерных изоляторов достигла 14%, а к 2025 году превысила 40% благодаря усовершенствованию конструкций третьего поколения с цельнолитой оболочкой и улучшенной герметизацией.

Опыт эксплуатации на магистральных ВЛ 110-500 кВ в России, США, Китае и Европе подтверждает экономическую эффективность замены: снижение транспортных и монтажных затрат на 50-60%, сокращение частоты обслуживания на 70%, увеличение надежности на 30-40% за счет минимизации аварий от разрушения хрупких изоляторов при перегрузках или вандализме.

Современные силиконовые композиты обладают гидрофобностью, самоочищающейся поверхностью и стойкостью к трекингу, что критично для районов с высоким уровнем промышленных загрязнений или морских солей, где фарфор и стекло требуют регулярной промывки и замены каждые 10-15 лет.

В настоящей статье представлен исторический обзор развития полимерных изоляторов от ранних экспериментов 1960-х с эпоксидными смолами до современных систем с интегрированными датчиками диагностики, анализ преимуществ по сравнению с традиционными материалами, опыт внедрения на высоковольтных линиях электропередачи и перспективы дальнейшей эволюции технологии в контексте цифровизации энергетики и требований устойчивого развития.

Сравнительная таблица характеристик изоляторов

История разработки композитных изоляторов

Первые попытки создания изоляторов на основе полимерных материалов относятся к 1940-1950-м годам, когда в США и Европе активно развивалась технология стеклопластиков (fiberglass reinforced plastic) для авиа- и судостроения.

В 1935-1936 годах компании Corning Glass и Owens-Illinois запатентовали продукт Fiberglas — стекловолокно, переплетенное в ткань, которое в 1941 году после термообработки стало ключевым материалом для слоистых пластиков с повышенной гибкостью и прочностью.

В 1936 году Карлтон Эллис разработал полиэфирную смолу, способную смешиваться со стекловолокном для создания композитов, что послужило основой для стеклопластиковых стержней, определяющих механическую и электрическую прочность современных изоляторов.

В 1960-х годах советские и американские исследователи параллельно экспериментировали с применением стеклопластиковых композитов в электротехнике: в СССР на заводах изготавливались стержни диаметром 5-6 мм из стекловолокна с диоксидом циркония, обладающие модулем упругости 50 ГПа, пределом прочности 1,5 ГПа и плотностью 2 т/м², что в 3-4 раза превосходило аналогичные показатели фарфора при снижении массы на 70%.

Первое поколение полимерных изоляторов, появившееся в 1970-х, представляло собой стеклопластиковый стержень с оболочкой из эпоксидной смолы или этилен-пропиленовой резины (EPR), на которую наклеивались отдельные юбки из полимера; однако эти конструкции страдали от разгерметизации в местах склейки, что приводило к проникновению влаги, пробою изоляции и сокращению срока службы до 5-7 лет.

Прорывом стало внедрение силиконовой резины (полидиметилсилоксан, PDMS) для оболочки в 1980-х годах, когда компании Sediver (Франция), Lapp Insulator (США) и MacLean Power Systems разработали изоляторы второго поколения с цельнолитой кремнийорганической оболочкой, обеспечивающей гидрофобность и самоочищающуюся поверхность.

Силикон, в отличие от органических полимеров, сохранял гидрофобность даже после осаждения загрязнений за счет миграции низкомолекулярных фракций к поверхности, что снижало токи утечки на 50-70% по сравнению с фарфором в промышленных районах.

Однако проклейка стержня в оконцевателях оставалась слабым местом, и только в 2000-х появились изоляторы третьего поколения с адгезионными агентами, обеспечивающими химическую связь между стеклопластиком, силиконом и металлом, что повысило герметичность до уровня IP68 и увеличило срок службы до 40-50 лет.

Конструкция и материалы современных полимерных изоляторов

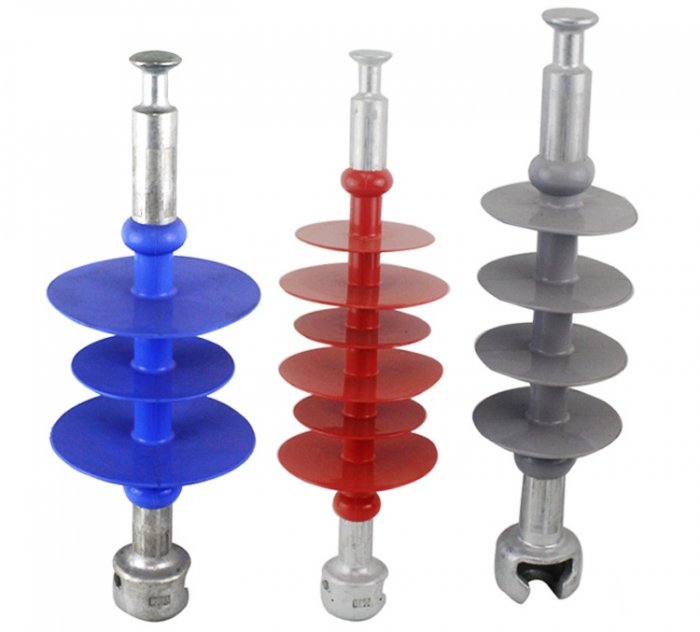

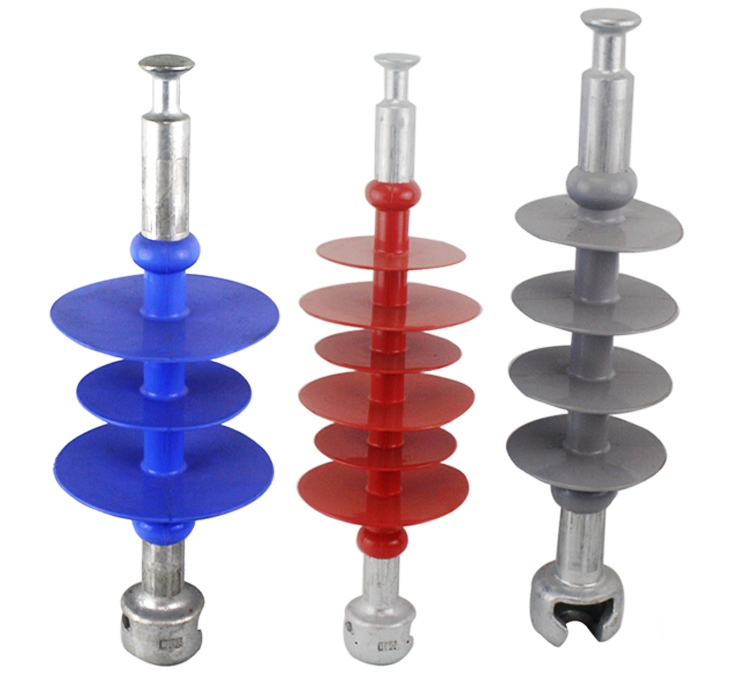

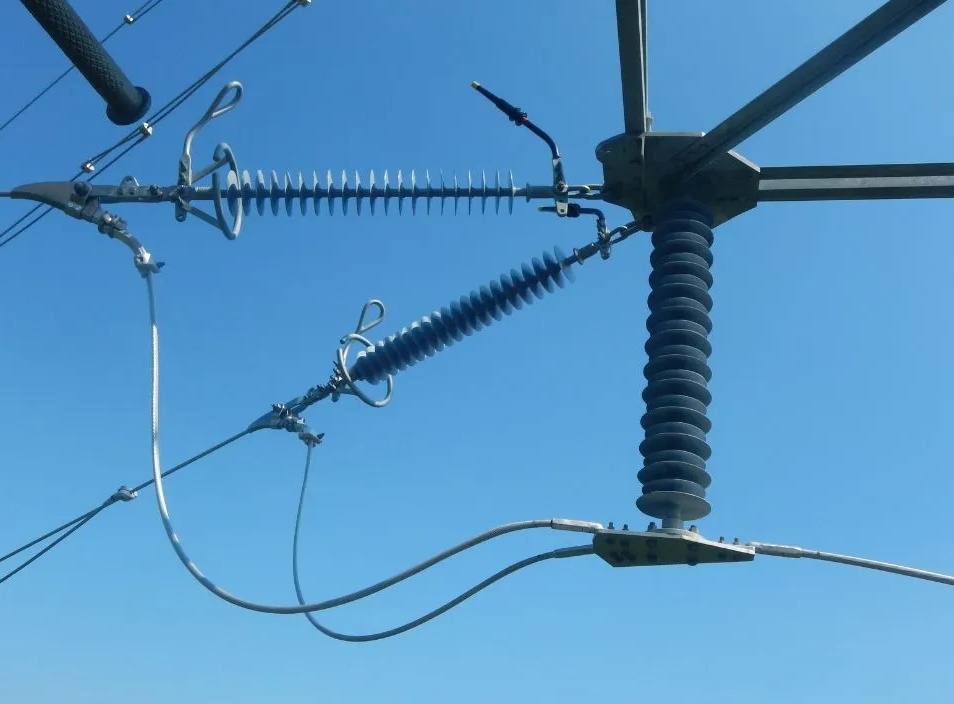

Современный полимерный изолятор состоит из трех основных элементов, интегрированных в единую конструкцию. Несущий стержень изготавливается из высокопрочного эпоксидного стеклопластика (FRP — fiber reinforced polymer), представляющего собой матрицу из эпоксидной смолы, армированную непрерывными стекловолокнами типа E-glass диаметром 10-20 мкм, расположенными вдоль оси стержня с объемной долей 60-75%.

Эпоксидная смола (бисфенол А + эпихлоргидрин) обеспечивает адгезию волокон и защиту от влаги, а стекловолокна — механическую прочность на растяжение до 1200-1500 МПа и электрическую прочность 15-20 кВ/мм при массе 1,8-2,0 г/см³, что в 3-4 раза ниже плотности фарфора (2,3-2,5 г/см³).

Защитная оболочка с юбками выполняется из высокотемпературной вулканизированной (HTV) силиконовой резины на основе полидиметилсилоксана с добавлением гидрофобизаторов (метилтриметоксисилан), наполнителей (пирогенный диоксид кремния для повышения механической прочности) и УФ-стабилизаторов (оксиды титана, церия).

Оболочка наносится методом прямого литья (LSR — liquid silicone rubber injection) или опрессовки твердой резиной на стержень с промежуточным адгезионным слоем из праймера на основе силанов, обеспечивающим химическую связь между неорганическим стеклом и органическим полимером; юбки проектируются с чередующимися диаметрами для увеличения длины пути утечки до 31-35 мм на кВ рабочего напряжения, что в 1,5 раза выше требований для фарфора благодаря гидрофобности силикона.

Металлические оконцеватели изготавливаются из горячеоцинкованной стали или ковкого чугуна и крепятся к концам стержня методом обжатия под давлением 200-300 МПа с применением эпоксидного клея, заполняющего микропоры и создающего герметичный барьер против влаги.

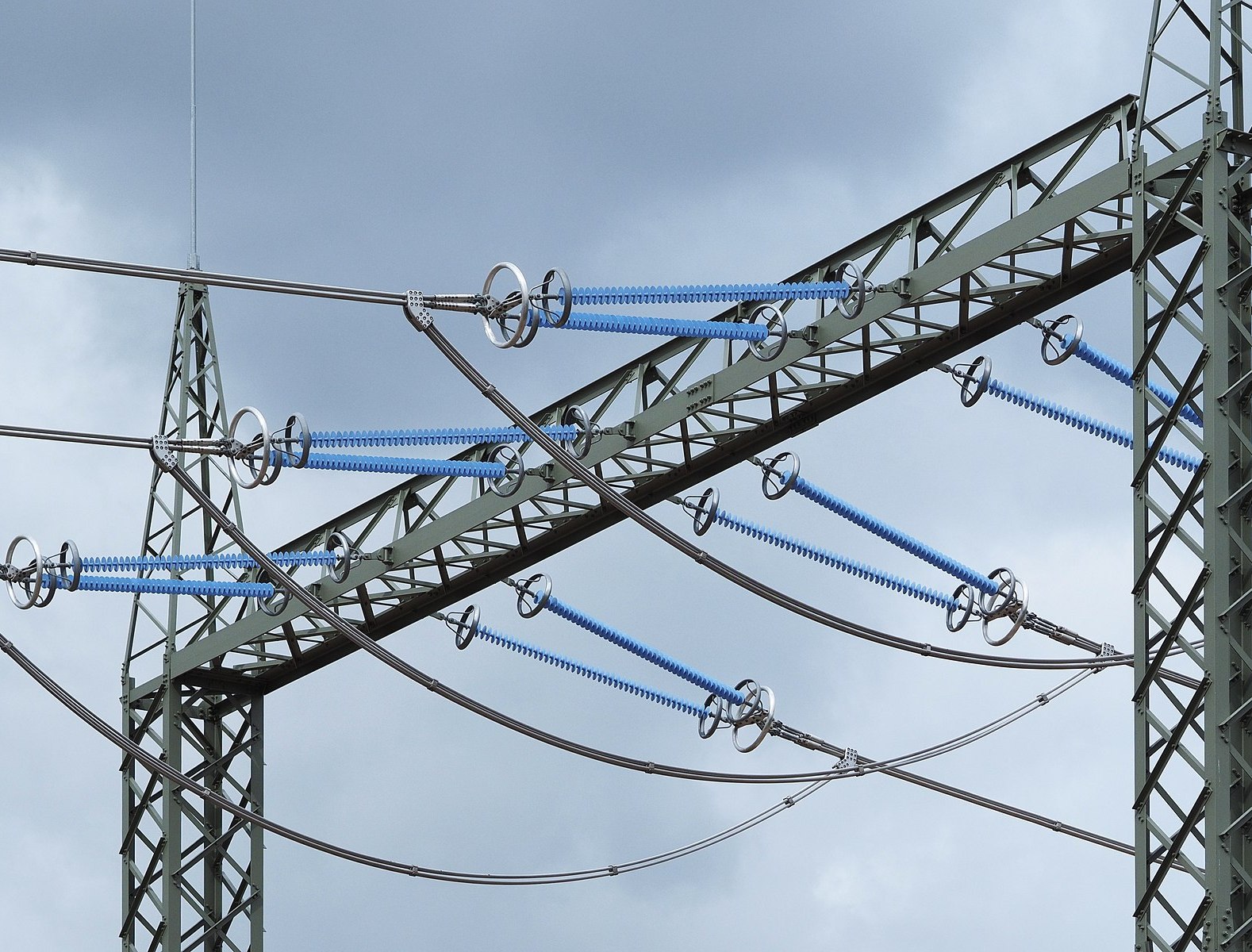

Конструкция оконцевателей адаптирована для различных типов линейной арматуры: подвесные изоляторы для натяжных гирлянд ВЛ 110-500 кВ имеют шаровые оконцеватели с разрывной нагрузкой 70-300 кН, штыревые изоляторы для ВЛ 6-35 кВ — резьбовые оконцеватели М16-М24, опорные изоляторы для подстанций — фланцевые оконцеватели с болтовым креплением.

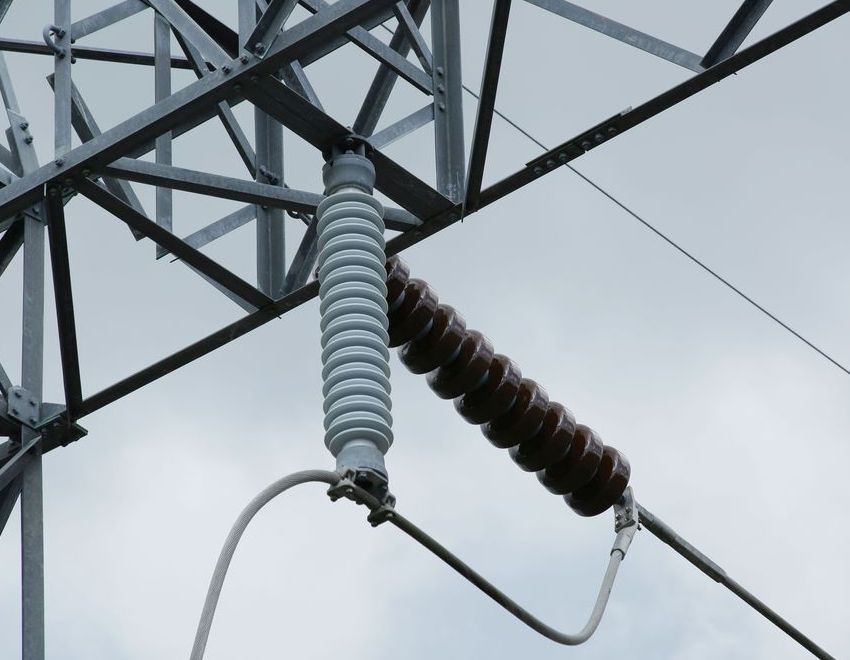

Преимущества полимерных изоляторов перед фарфором и стеклом

Снижение массы является наиболее очевидным преимуществом: подвесной полимерный изолятор на 110 кВ весит 1,5-2,5 кг против 4-5 кг стеклянного и 6-8 кг фарфорового аналога, что упрощает транспортировку (в одном контейнере помещается в 3-4 раза больше изделий), монтаж (не требуются краны для подъема гирлянд), снижает механические нагрузки на опоры, позволяя использовать более легкие конструкции или увеличивать пролеты на 10-15% без усиления фундаментов. На ВЛ 500 кВ с гирляндами из 25-30 изоляторов экономия массы достигает 150-200 кг на фазу, что снижает ветровую и гололедную нагрузку на опору на 20-25%.

Стойкость к вандализму и механическим повреждениям обеспечивается эластичностью силикона и ударопрочностью стеклопластика: полимерные изоляторы не разрушаются от выстрелов из пневматического оружия или попадания камней, в то время как фарфор и стекло раскалываются, вызывая аварийные отключения.

Статистика показывает, что на ВЛ 6-35 кВ в пригородных зонах замена стекла на полимер снижает количество повреждений от вандализма на 80-90%, экономя до 30% затрат на восстановительные ремонты. При перегрузках или ударах молнии полимерные изоляторы деформируются, но сохраняют функциональность, в то время как хрупкий фарфор трескается и требует замены всей гирлянды.

Гидрофобность и самоочищение силиконовой поверхности минимизируют токи утечки в условиях загрязнений: контактный угол воды на силиконе составляет 110-120°, что в 2-3 раза выше, чем у фарфора (30-50°), поэтому осадки собираются в капли и стекают, смывая соли, пыль, промышленные выбросы без образования токопроводящей пленки.

Это критично для прибрежных районов с морскими солями, металлургических и химических комбинатов, где фарфор требует промывки 2-4 раза в год, а полимер сохраняет изоляционные свойства 10-15 лет без обслуживания, снижая эксплуатационные затраты на 60-70%.

Стойкость к трекингу и эрозии обеспечивается добавлением оксида алюминия (ATH — alumina trihydrate) в силикон: при разрядах ATH разлагается с выделением воды и оксида, которые гасят дугу и заполняют поврежденные области, предотвращая образование трековых каналов.

Индекс CTI (Comparative Tracking Index) для силикона достигает 600 В против 175-200 В для эпоксидов, что снижает риск пробоя в 3-4 раза. Фарфор, хотя негорюч, подвержен эрозии от электрических разрядов, что постепенно снижает механическую прочность.

Долговечность в условиях UV-излучения и экстремальных температур

UV-стабильность силиконовых изоляторов достигается введением УФ-абсорберов (оксид титана TiO₂, оксид церия CeO₂) в концентрации 2-5% по массе, которые поглощают коротковолновое излучение 280-400 нм, предотвращая фотодеструкцию полимерных цепей.

Ускоренные испытания в камерах с УФ-лампами мощностью 340 нм при температуре 60°C (эквивалент 20-25 лет эксплуатации в субтропиках) показывают снижение механической прочности силикона на 10-15% против 30-40% у EPR и 50-60% у полиэтилена.

Фарфор абсолютно устойчив к UV, но его поверхность деградирует от температурных циклов: при нагреве солнцем до 60-70°C и охлаждении дождем до 10-20°C возникают микротрещины, накапливающиеся за 15-20 лет до критического разрушения.

Термостойкость полимерных изоляторов определяется стабильностью силикона в диапазоне от -60°C до +200°C: силоксановые связи Si-O-Si обладают высокой энергией (444 кДж/моль против 347 кДж/моль для C-C в органических полимерах), что предотвращает термодеструкцию.

В условиях Арктики (-50°C до -60°C) силикон сохраняет эластичность, в то время как фарфор растрескивается от термоударов при быстром нагреве проводов токами короткого замыкания; в пустынях (+60°C до +70°C) силикон не размягчается, а фарфор теряет адсорбированную влагу, что повышает его хрупкость. Стеклопластиковый стержень сохраняет 90% прочности при -60°C и 85% при +150°C, что шире диапазона, чем у фарфора (снижение на 20-25% при экстремумах).

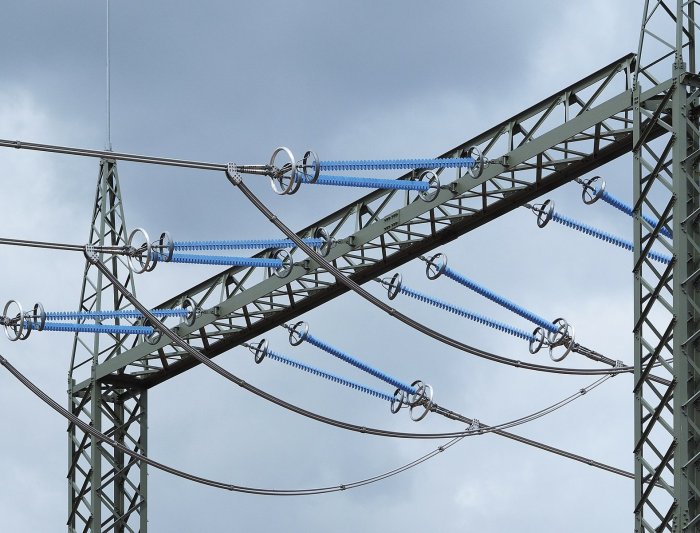

Опыт эксплуатации на ВЛ 110-500 кВ и экономическая эффективность

В России первые полимерные изоляторы были установлены на ВЛ 110 кВ в Ленинградской области в 1998 году, а к 2010 году охватили 5-7% магистральных линий; к 2025 году доля превысила 30% благодаря программам модернизации ФСК ЕЭС, где полимер стал стандартом для новых ВЛ 220-500 кВ в регионах с суровым климатом (Якутия, Таймыр) и морских побережьях (Дальний Восток, Крым).

В США и Канаде полимерные изоляторы занимают 60-70% рынка с 2015 года, в Китае — 80% на новых ВЛ с 2010 года благодаря государственным стандартам, предписывающим полимер для линий выше 110 кВ в промышленных зонах.

Экономическая эффективность замены подтверждается расчетами: стоимость полимерного подвесного изолятора на 110 кВ составляет 1500-2000 рублей против 800-1200 рублей для стеклянного, но снижение транспортных затрат на 50% (меньше объем, вес), монтажных на 40% (быстрее установка без кранов), эксплуатационных на 70% (не требуется промывка, реже замены) дает окупаемость за 3-5 лет при сроке службы 40 лет против 25 лет у стекла.

Для ВЛ 500 кВ длиной 100 км с 200 опорами экономия за весь жизненный цикл достигает 30-40 млн рублей. Снижение аварийности от разрушения изоляторов на 30-40% уменьшает недоотпуск электроэнергии, что для промышленных потребителей эквивалентно предотвращению потерь 50-100 млн рублей в год на одну ВЛ.

Правильный выбор и применение полимерных композитных изоляторов с учетом климатических условий, уровня загрязнений и механических нагрузок, соблюдение технологий монтажа и периодический визуальный контроль обеспечивают надежность воздушных линий на уровне 99,95-99,98%, что соответствует требованиям современных стандартов качества электроснабжения и способствует устойчивому развитию энергетики с минимальным воздействием на окружающую среду.

Повный Андрей Владимирович, преподаватель Филиала УО Белорусский государственный технологический университет "Гомельский государственный политехнический колледж"
