Почему электросети становятся «умными»: основы Smart Grid и цифровых подстанций



Современные энергосистемы переживают фундаментальную трансформацию, сравнимую по масштабам с переходом от паровых машин к электрическим сетям в конце XIX века. Традиционная модель централизованного производства и распределения электроэнергии, доминировавшая более столетия, уступает место интеллектуальным сетевым решениям, объединенным под концепцией Smart Grid.

Физической основой этой трансформации стало массовое внедрение цифровых технологий в энергетическую инфраструктуру. Если классические сети работали по принципу однонаправленного потока энергии от крупных электростанций к потребителям, то Smart Grid представляют собой сложные адаптивные системы с двусторонними потоками как энергии, так и информации. Это стало возможным благодаря появлению интеллектуальных устройств учета, силовой электроники нового поколения и распределенных вычислительных систем.

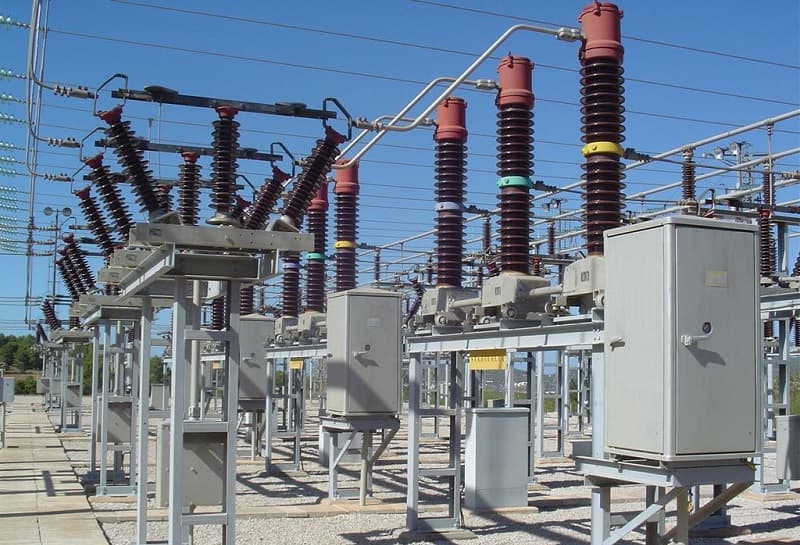

Современная трансформаторная подстанция

Архитектура Smart Grid

Smart Grid, или умная сеть электроснабжения, представляет собой модернизированную и интеллектуальную систему передачи и распределения электроэнергии, которая использует современные информационные и коммуникационные технологии для сбора, анализа и обмена данными об энергопроизводстве и энергопотреблении.

Концепция интеллектуальных сетей базируется на нескольких взаимосвязанных технологических платформах. Основу составляют цифровые подстанции, представляющие собой узлы сети, где традиционное электромеханическое оборудование заменено на микропроцессорные устройства с волоконно-оптическими каналами связи. Такие подстанции оснащаются интеллектуальными электронными устройствами, которые объединяют функции защиты, автоматики, измерения и управления.

Важнейшим элементом Smart Grid становятся системы мониторинга в реальном времени (PMU - Phasor Measurement Units), обеспечивающие синхронное измерение параметров сети с точностью до микросекунд. Эти устройства, работающие по принципу GPS-синхронизации, позволяют отслеживать состояние энергосистемы с беспрецедентной детализацией.

В современных условиях особое значение приобретают технологии активного управления сетями, которые позволяют значительно повысить эффективность работы электроэнергетических систем.

Одним из ключевых направлений развития являются FACTS (Flexible AC Transmission Systems) — это устройства, обеспечивающие гибкое и динамичное управление параметрами электрических сетей, что способствует оптимизации потоков мощности, повышению устойчивости и надежности энергосистемы.

Помимо этого, важную роль играют системы накопления энергии различного масштаба, которые позволяют аккумулировать избыточную электроэнергию в периоды низкого спроса и использовать её в часы пиковой нагрузки, обеспечивая баланс между производством и потреблением электроэнергии, а также способствуя интеграции возобновляемых источников энергии.

Автоматизированные системы управления спросом (DSM) также становятся неотъемлемой частью современных энергосистем, так как они предоставляют возможность гибко регулировать потребление электроэнергии в зависимости от текущих условий и потребностей рынка, что позволяет снизить нагрузку на сеть, повысить энергоэффективность и сократить издержки для конечных пользователей.

Кроме того, значительный вклад в развитие интеллектуальных энергосетей вносят платформы прогнозной аналитики, основанные на использовании искусственного интеллекта. Такие платформы позволяют анализировать большие объёмы данных, моделировать различные сценарии развития событий, прогнозировать спрос и генерацию электроэнергии, а также принимать обоснованные управленческие решения в реальном времени.

В совокупности эти технологии обеспечивают более высокий уровень автоматизации, адаптивности и устойчивости энергосистем, способствуя их переходу к цифровой и интеллектуальной модели функционирования.

Цифровые подстанции

Современная цифровая подстанция отличается от традиционной по всем ключевым параметрам, прежде всего благодаря переходу от аналоговых интерфейсов к полностью цифровым каналам передачи данных.

Цифровые подстанции характеризуются внедрением стандарта МЭК 61850, который задаёт единые принципы описания конфигурации оборудования, методы обмена данными в реальном времени, а также протоколы быстродействующих защит и схемы синхронизации измерений.

Благодаря этому стандарту становится возможным создание полностью интероперабельных систем, в которых оборудование различных производителей может свободно и эффективно обмениваться данными, обеспечивая высокую степень автоматизации и надёжности работы энергосистемы.

Расширяя возможности цифровых подстанций, можно отметить, что переход на цифровые каналы передачи данных позволяет существенно повысить скорость и точность обмена информацией между различными элементами подстанции. Это способствует не только более эффективному управлению процессами, но и увеличивает уровень безопасности эксплуатации оборудования.

Встроенные датчики состояния, которыми оснащаются современные коммутационные аппараты, позволяют в режиме реального времени отслеживать параметры работы оборудования, выявлять потенциальные неисправности и предотвращать аварийные ситуации. Это значительно увеличивает срок службы оборудования и снижает затраты на его обслуживание.

Использование микропроцессорных терминалов в системах релейной защиты и автоматики открывает новые возможности для внедрения интеллектуальных алгоритмов, которые способны анализировать сложные сценарии развития аварий и принимать решения с минимальным участием человека.

Стандарт МЭК 61850 играет ключевую роль в обеспечении совместимости и взаимодействия между различными устройствами и системами цифровых подстанций. Он определяет не только общие правила описания конфигурации оборудования, но и методы организации обмена данными в реальном времени, что особенно важно для быстродействующих защитных функций.

Протоколы, разработанные в рамках этого стандарта, обеспечивают высокую скорость передачи информации и синхронизацию измерений, что позволяет реализовать сложные схемы автоматизации и повысить общую надёжность энергосистемы.

Преимущества интеллектуальных сетей

Внедрение технологий Smart Grid обеспечивает комплекс преимуществ по сравнению с традиционными сетями. Повышение надежности достигается за счет предиктивной аналитики, позволяющей выявлять потенциальные проблемы до их возникновения. Автоматическое восстановление после аварий сокращает время перерывов электроснабжения на 40-60%.

Экономический эффект складывается из нескольких составляющих:

  • Снижение коммерческих потерь за счет точного учета;

  • Оптимизация режимов работы оборудования;

  • Уменьшение резервных мощностей;

  • Снижение эксплуатационных затрат.

Экологические преимущества включают возможность интеграции возобновляемых источников энергии и снижение углеродного следа за счет оптимизации энергопотоков. По оценкам Международного энергетического агентства, массовое внедрение Smart Grid может сократить выбросы CO2 в энергетике на 12-15% к 2030 году.

Вызовы внедрения и пути их преодоления

Несмотря на очевидные преимущества, переход к интеллектуальным сетям сталкивается с рядом технологических и организационных сложностей. Основные проблемы включают:

  1. Кибербезопасность - увеличение числа подключенных устройств расширяет поверхность для потенциальных атак. Решение включает создание многоуровневых систем защиты и использование блокчейн-технологий для защиты критической инфраструктуры.

  2. Совместимость оборудования - необходимость интеграции legacy-систем с новыми цифровыми решениями. Разрабатываются специальные шлюзы и адаптеры для обеспечения плавного перехода.

  3. Кадровый дефицит - требуется переподготовка персонала для работы с новыми технологиями. Создаются центры компетенций и программы непрерывного образования.

  4. Регуляторные барьеры - необходимость адаптации нормативной базы. Во многих странах создаются специальные рабочие группы по цифровой трансформации энергетики.

Перспективы развития

Будущее интеллектуальных сетей связано с несколькими перспективными направлениями, каждое из которых открывает новые горизонты для развития и совершенствования энергосистем.

Одним из ключевых направлений являются технологии цифровых двойников, которые позволяют создавать точные виртуальные копии физических объектов энергосистемы. Эти цифровые модели используются для детального моделирования и оптимизации работы различных компонентов сети, что значительно повышает эффективность управления и способствует снижению затрат на эксплуатацию.

Благодаря цифровым двойникам можно прогнозировать поведение системы в различных условиях, выявлять потенциальные проблемы и разрабатывать стратегии их предотвращения задолго до возникновения реальных сбоев.

Важным и многообещающим направлением является внедрение квантовых вычислений, которые способны произвести настоящую революцию в решении сложных оптимизационных задач, связанных с управлением сетями.

Квантовые алгоритмы позволяют обрабатывать огромные объёмы данных и находить оптимальные решения гораздо быстрее и эффективнее, чем традиционные методы. Это открывает новые возможности для повышения надёжности, устойчивости и адаптивности интеллектуальных энергосетей, особенно в условиях растущей интеграции возобновляемых источников энергии и увеличения динамичности нагрузки.

Особый интерес вызывают самоорганизующиеся сетевые структуры, основанные на искусственном интеллекте, которые способны самостоятельно адаптироваться к изменяющимся условиям работы без необходимости постоянного вмешательства оператора.

Такие системы обладают высокой степенью автономности и могут оперативно реагировать на внешние и внутренние изменения, обеспечивая стабильность и оптимальное функционирование энергосети в реальном времени. Это значительно снижает риски возникновения аварийных ситуаций и повышает общую эффективность работы сети.

Кроме того, развитие технологий распределённого реестра, известного как blockchain, открывает новые перспективы для создания децентрализованных энергетических рынков.

Использование blockchain обеспечивает прозрачность, безопасность и неизменность данных, что способствует формированию доверительных отношений между участниками рынка и упрощает процессы учёта и расчётов.

Благодаря этим технологиям возможно создание более гибких и конкурентных энергетических систем, где потребители и производители могут взаимодействовать напрямую, без посредников, что стимулирует инновации и способствует развитию устойчивой энергетики будущего.

В совокупности все эти направления формируют основу для построения интеллектуальных сетей нового поколения, способных эффективно отвечать на вызовы современного мира и обеспечивать стабильное и экологически чистое энергоснабжение.

Неизбежность цифровой трансформации

Переход к интеллектуальным энергосистемам представляет собой не технологическую прихоть, а объективную необходимость, обусловленную изменением структуры генерации, ростом требований к надежности и появлением новых типов потребителей. Цифровые подстанции и технологии Smart Grid становятся тем фундаментом, на котором будет строиться энергетика будущего.

Как показывает мировой опыт, страны, инвестирующие в цифровизацию энергосистем, получают значительные конкурентные преимущества. Успех этой трансформации определит не только эффективность энергоснабжения, но и конкурентоспособность экономики в целом.

Андрей Повный
