Сверхвысоковольтные линии электропередачи: новые технологии передачи энергии при напряжениях свыше 800 кВ

Сверхвысоковольтные линии электропередачи представляют собой вершину развития технологий транспорта электрической энергии, открывающую возможности передачи гигаватт мощности на расстояния тысяч километров с беспрецедентно низкими потерями и экономической эффективностью.

История развития технологий UHV (Ultra High Voltage) — это захватывающая летопись того, как инженеры и ученые преодолевали фундаментальные физические ограничения, связанные с изоляцией, коронными разрядами и стабильностью энергосистем, чтобы создать магистральную инфраструктуру, способную интегрировать удаленные источники возобновляемой энергии с промышленными центрами потребления за тысячи километров.

От первых попыток передачи электроэнергии на дальние расстояния в начале XX века при напряжениях 100-200 кВ до современных линий ±1100 кВ постоянного тока и 1000 кВ переменного тока — этот путь отражает не только прогресс в материаловедении и силовой электронике, но и фундаментальное изменение геополитики энергетики, где географическое расположение генерирующих мощностей и центров нагрузки перестало быть критическим ограничением.

Следует отметить, что массовое внедрение сверхвысоковольтных технологий стало возможным благодаря одновременному прогрессу в нескольких критических областях — создании тиристорных преобразователей мегаваттного класса с последовательным соединением сотен полупроводниковых приборов, разработке композитной изоляции с уникальными диэлектрическими характеристиками и появлении численных методов анализа переходных процессов в протяженных линиях электропередачи.

Физические основы сверхвысоковольтной передачи

Передача электроэнергии при сверхвысоких напряжениях требует решения комплекса взаимосвязанных физических проблем, каждая из которых представляет фундаментальный вызов для инженеров и материаловедов.

Коронный разряд представляет собой ионизацию воздуха вблизи поверхности проводов при превышении критической напряженности электрического поля, определяемой законом Пика.

Для сухого воздуха при нормальных условиях критическая напряженность составляет около 30 кВ/см для гладких цилиндрических проводников, снижаясь для проводов с шероховатой поверхностью или малым радиусом кривизны. Коронный разряд приводит к активным потерям энергии, генерации радиопомех, акустическому шуму и производству озона с оксидами азота.

Для линий переменного тока 1000 кВ напряженность поля на поверхности фазных проводов может достигать 18-22 кВ/см даже при использовании расщепленных пучков из 6-8 проводов диаметром 30-40 мм.

Минимизация коронных эффектов требует тщательного выбора геометрии проводов, высоты подвеса, расстояний между фазами и использования специальных профилей с максимально гладкой поверхностью. Для линий постоянного тока ±800 кВ ситуация усугубляется накоплением ионов одной полярности вблизи проводов, создающих пространственный заряд, который усиливает коронирование при неблагоприятных погодных условиях.

Математическое описание коронных потерь для линий постоянного тока дается эмпирическими формулами, учитывающими влажность воздуха, интенсивность осадков и загрязнение атмосферы.

Типичные коронные потери для линий ±800 кВ постоянного тока составляют 8-15 кВт на километр при хорошей погоде и могут возрастать до 30-50 кВт/км во время дождя или тумана. Для линии протяженностью 2000 км это составляет 16-30 МВт базовых потерь и до 60-100 МВт при неблагоприятных условиях.

Изоляционная координация на сверхвысоких напряжениях требует обеспечения достаточных электрических прочностей для противостояния не только номинальному рабочему напряжению, но и перенапряжениям при коммутациях и грозовых разрядах.

Для линий переменного тока 1000 кВ изоляционные расстояния между фазными проводами достигают 18-20 метров, высота подвеса проводов над землей — 20-30 метров, длина гирлянд изоляторов — 8-10 метров с 80-100 фарфоровыми или стеклянными элементами.

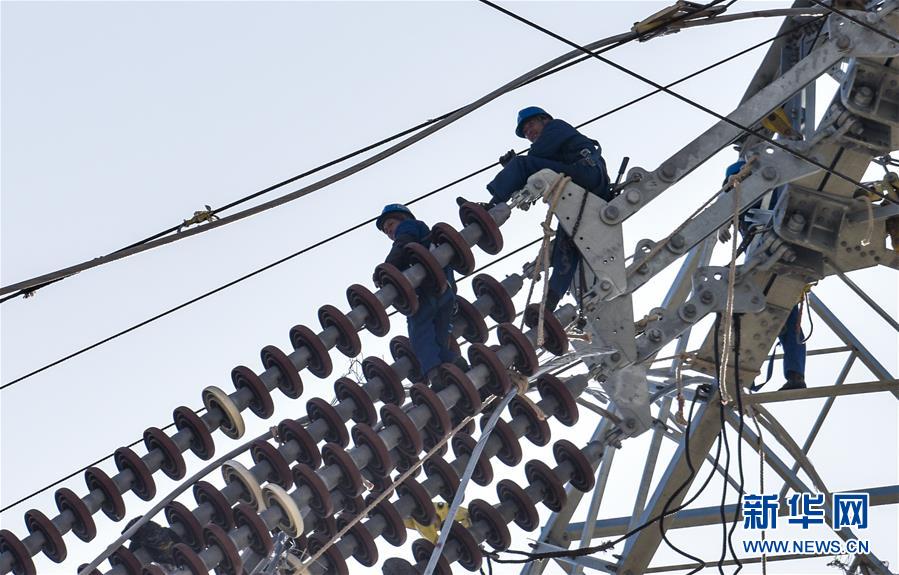

Полимерные композитные изоляторы обеспечивают улучшенные характеристики благодаря гидрофобной поверхности силиконовой резины, препятствующей образованию сплошных водных пленок при осадках. Это снижает вероятность перекрытий в условиях загрязнения атмосферы. Однако долговременная деградация полимеров под воздействием ультрафиолетового излучения и температурных циклов требует тщательного мониторинга состояния изоляции.

Реактивная мощность и устойчивость энергосистемы становятся критическими факторами при дальних передачах переменным током. Погонная емкость линий сверхвысокого напряжения составляет 11-13 нФ/км, что для линии 1000 км дает емкостную реактивную мощность порядка 1000-1500 МВАр при номинальном напряжении.

Эта мощность генерируется линией и должна потребляться либо нагрузкой, либо компенсирующими реакторами. Несбалансированность реактивной мощности приводит к недопустимым колебаниям напряжения и может вызвать потерю устойчивости системы.

Для линий постоянного тока проблема реактивной мощности переносится на преобразовательные станции, где мощные тиристорные вентили потребляют значительную реактивную мощность для коммутации — около 50-60% от передаваемой активной мощности. Компенсация обеспечивается батареями статических конденсаторов и синхронными компенсаторами, интегрированными в конструкцию преобразовательных подстанций.

Технологии UHVDC

Передача постоянным током сверхвысокого напряжения (UHVDC — Ultra High Voltage Direct Current) при уровнях ±800 кВ и выше представляет собой наиболее экономически эффективное решение для дальних передач мощности свыше 5-6 гигаватт на расстояния более 1000 километров.

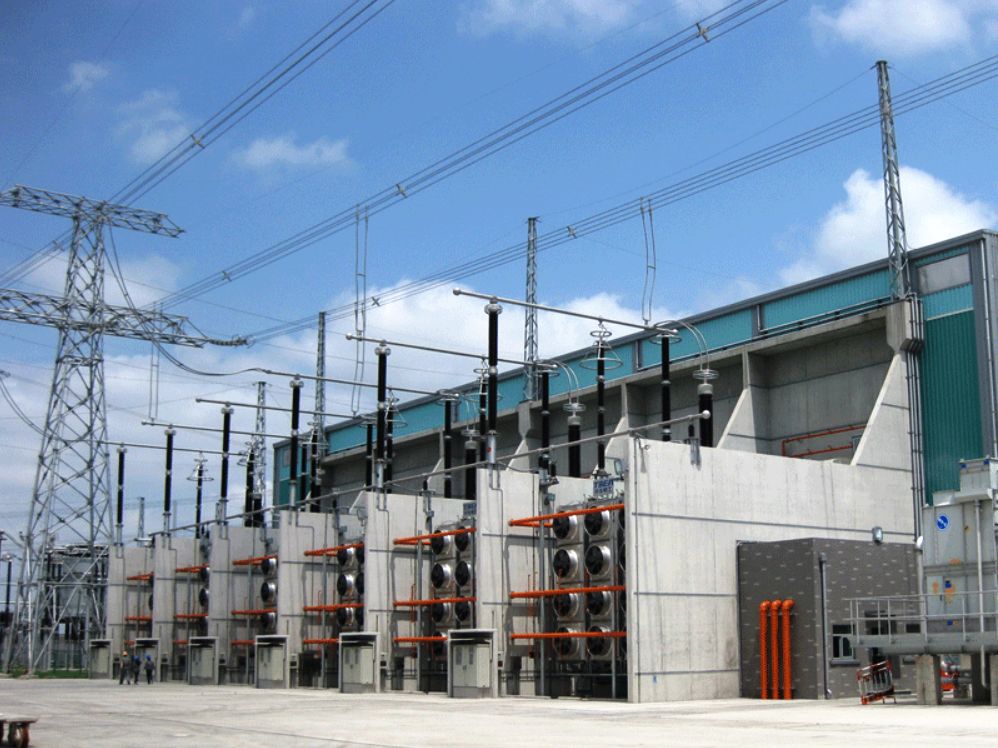

Преобразовательные станции составляют сердце систем UHVDC, обеспечивая преобразование переменного тока энергосистемы в постоянный для передачи и обратное преобразование на приемном конце. Современные станции ±800 кВ используют классическую 12-импульсную схему с двумя последовательными 6-импульсными мостами, включенными через трансформаторы с различными группами соединения обмоток для подавления характерных гармоник.

Тиристорные вентили — ключевые элементы преобразователей — состоят из последовательного соединения множественных тиристоров для обеспечения требуемого класса напряжения.

Для станций ±800 кВ каждый вентиль содержит несколько сотен тиристорных модулей, каждый из которых включает от одного до нескольких тиристоров диаметром 150 мм с напряжением блокировки 8-10 кВ. Полный вентиль представляет собой башню высотой 15-20 метров, подвешенную на изоляторах и охлаждаемую деионизированной водой.

Исследование структуры вентилей для линии Хами-Чжэнчжоу ±800 кВ, проведенное китайскими инженерами, детально описывает двухвентильную конструкцию с воздушной изоляцией и водяным охлаждением.

Каждая башня вентилей содержит два последовательных вентиля, составляющих высоковольтное и низковольтное плечо преобразователя. Каждый вентиль включает 4 вентильных модуля, таким образом полная башня содержит 8 модулей. Экранирующие кожухи с закругленными краями и гладкой поверхностью оптимизируют распределение электрического поля, минимизируя коронирование при высоковольтной работе.

Конструкция преобразовательных трансформаторов для UHVDC представляет инженерный вызов из-за необходимости обеспечения изоляции между обмотками, находящимися под потенциалами до ±400 кВ постоянного тока относительно земли.

Трехфазные трансформаторы мощностью 300-400 МВА каждый используют специальную изоляционную систему с комбинацией минерального масла высокой очистки и прессованного картона. Масса крупнейших преобразовательных трансформаторов достигает 400-500 тонн, требуя специальных транспортных решений.

Системы фильтрации гармоник устраняют высокочастотные составляющие, генерируемые процессом коммутации тиристоров.

12-импульсная схема исключает 5-ю, 7-ю, 17-ю, 19-ю и другие характеристические гармоники, но остаточные нехарактеристические гармоники, вызванные несимметрией и нелинейностями, требуют многоступенчатых LC-фильтров. Типичная станция ±800 кВ включает 5-7 батарей фильтров, настроенных на подавление гармоник 11-й, 13-й, 23-й, 25-й порядков и высокочастотный фильтр для остальных составляющих.

Технологии UHVAC

Передача переменным током сверхвысокого напряжения (UHVAC) при 1000 кВ и выше предлагает альтернативный подход для протяженных магистральных связей, обладающий преимуществами простоты интеграции в существующие энергосистемы без необходимости дорогостоящих преобразовательных станций.

Линия 1000 кВ переменного тока использует расщепленные фазные проводы — пучки из 6-8 отдельных проводников диаметром 30-40 мм каждый, расположенных по окружности диаметром 450-600 мм и разделенных дистанционными распорками.

Такая конфигурация обеспечивает увеличение эффективного радиуса проводника, снижая напряженность электрического поля на поверхности и минимизируя коронные потери. Суммарное сечение алюминиевой части проводов составляет 1200-1600 мм² на фазу, обеспечивая токонесущую способность 3000-4000 ампер.

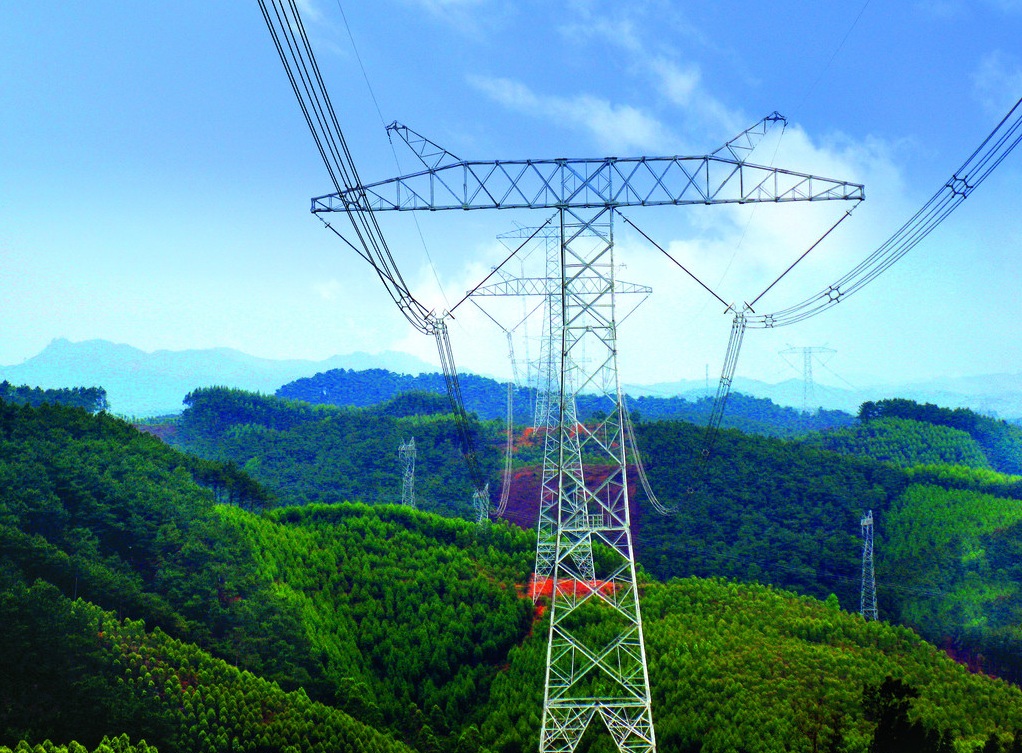

Опоры для линий 1000 кВ представляют собой грандиозные стальные конструкции высотой 60-90 метров с массой до 200 тонн. Портальные опоры с горизонтальным расположением фаз требуют расстояния между фазными проводами 30-35 метров, что обуславливает ширину конструкции порядка 80 метров.

Стоимость одной опоры достигает 100000-150000 долларов, а для линии протяженностью 1000 км требуется около 2500-3000 опор при средних пролетах 350-400 метров.

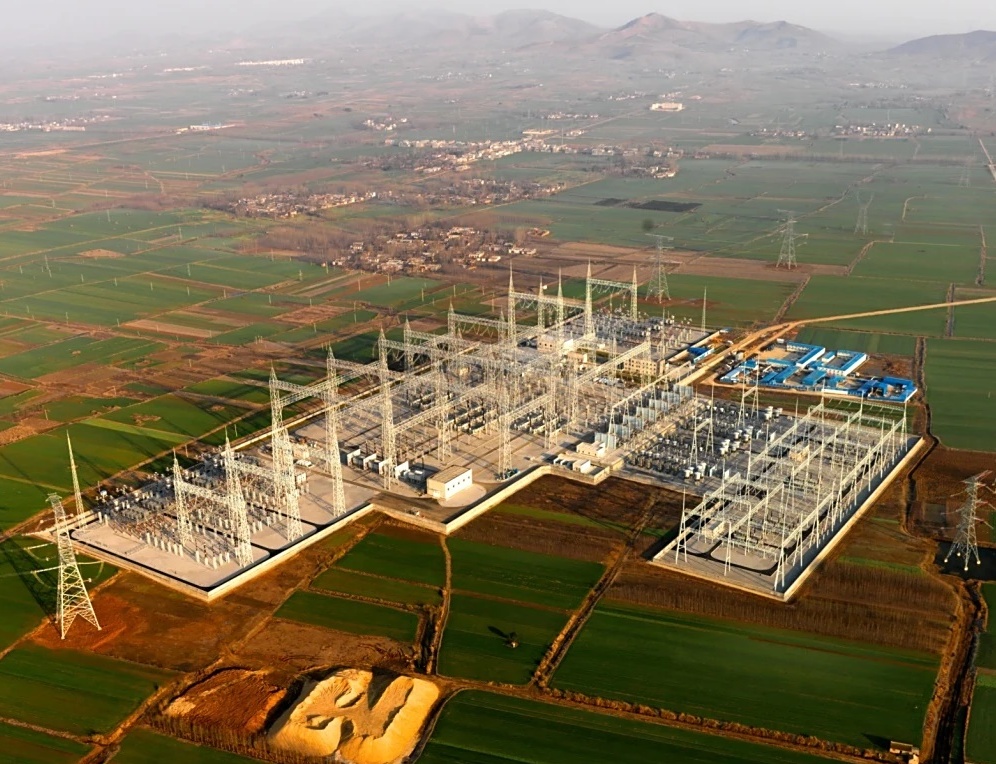

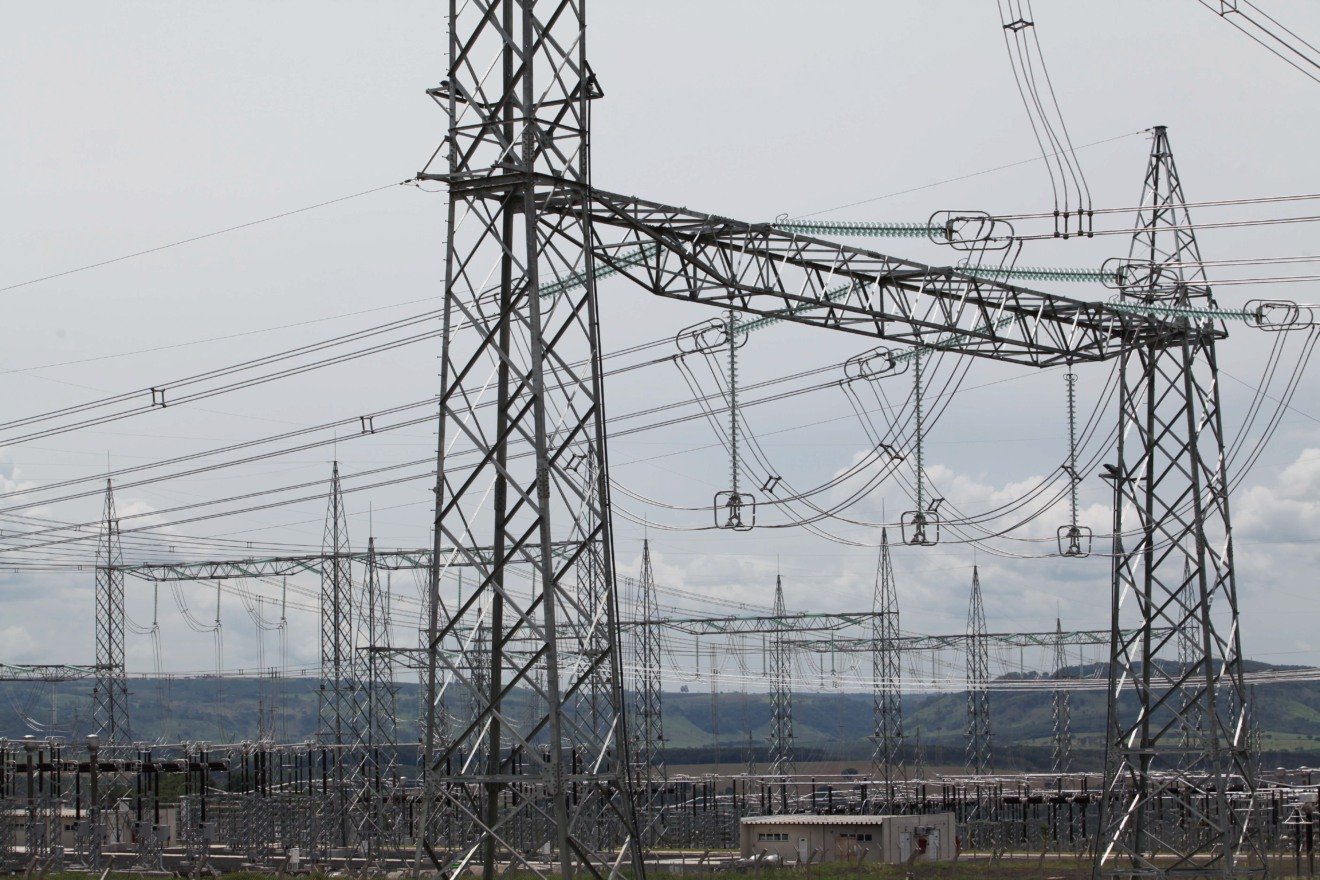

Подстанции 1000 кВ занимают площади 40-60 гектаров из-за больших изоляционных расстояний открытых распределительных устройств. Однофазные автотрансформаторы для преобразования напряжения 1000 кВ в 500 кВ имеют мощность 600-1000 МВА каждый и массу 300-400 тонн. Типичная подстанция включает 3-6 автотрансформаторных групп общей мощностью 5000-10000 МВА.

Китай разработал уникальные технологии для трансформаторов UHVAC, включая специализированную изоляционную бумагу, заменившую 7000-тонные керамические изоляционные конструкции, ранее использовавшиеся в США. Эта инновация снизила массу трансформаторов до менее чем 500 тонн при сохранении превосходных изоляционных характеристик, критичных для напряжений 1000 кВ и выше.

Экономическое сравнение UHVDC и UHVAC показывает, что постоянный ток становится предпочтительным при расстояниях свыше 800-1000 км и передаваемой мощности более 6-8 ГВт. Для более коротких расстояний или меньших мощностей капитальные затраты на преобразовательные станции не компенсируются экономией на линии, делая переменный ток более эффективным решением.

Кейс Китая — глобальное лидерство в UHV

Китай стал бесспорным мировым лидером в технологиях и масштабах внедрения сверхвысоковольтной передачи, построив более 30 линий UHVDC и UHVAC общей протяженностью свыше 35000 километров с суммарной передаваемой мощностью более 100 гигаватт.

Сянцзяба-Шанхай — первопроходец ±800 кВ

Линия Сянцзяба-Шанхай стала первой в мире коммерческой линией передачи ±800 кВ постоянного тока, введенной в эксплуатацию в июле 2010 года. Протяженность 1907 километров связывает гидроэлектростанции на реке Цзиньша в провинции Сычуань с мегаполисом Шанхай на восточном побережье. Проектная мощность 6400 МВт (расширенная позднее до 7200 МВт) обеспечивает около 15% потребления электроэнергии Шанхая.

Техническая реализация включает две преобразовательные станции с 12-импульсными тиристорными мостами. Выпрямительная станция в Фушуне, провинция Сычуань, преобразует переменный ток 500 кВ от гидростанций в постоянный ток ±800 кВ для передачи.

Инверторная станция в Фэнсяне, пригороде Шанхая, выполняет обратное преобразование в переменный ток 500 кВ для питания столичной энергосистемы. Каждая станция включает трансформаторы суммарной мощностью 7200 МВА и многочисленные фильтрующие и компенсирующие устройства.

Долговременные испытания на специальной высоковольтной испытательной станции, построенной ABB, предшествовали коммерческой эксплуатации.

Станция была введена в эксплуатацию в ноябре 2006 года и непрерывно работала под полным напряжением ±800 кВ в течение трех лет, демонстрируя отсутствие проблем с коронными экранами, шинопроводами и изоляционными конструкциями. Успешная работа испытательной станции обеспечила уверенность в надежности оборудования для проекта Сянцзяба-Шанхай.

Эксплуатационные результаты превзошли ожидания. Средние потери при передаче составили 6.8% на полной протяженности 1907 км, что соответствует удельным потерям 3,56% на 1000 км — выдающийся результат для таких расстояний.

Коэффициент готовности линии превысил 99%, с минимальными незапланированными отключениями. Экономическая эффективность подтверждается снижением стоимости электроэнергии в Шанхае на 15-20% по сравнению с альтернативными сценариями строительства локальных тепловых электростанций.

Чанцзи-Гуцюань — рекордсмен ±1100 кВ

Линия Чанцзи-Гуцюань представляет собой вершину развития технологий UHVDC с рекордным напряжением ±1100 кВ, введенную в эксплуатацию в январе 2019 года. Протяженность 3324 километра — крупнейшая в мире для HVDC-линии — связывает ветровые и солнечные парки Восточного Синьцзяна с провинцией Аньхой в центральном Китае. Проектная мощность 12 гигаватт обеспечивает электроснабжение около 50 миллионов человек.

Технические инновации включают впервые примененные тиристорные вентили класса ±1100 кВ с более чем 600 последовательно соединенными тиристорными модулями в каждом вентиле. Башни вентилей достигают высоты 25-30 метров, требуя специальных конструкций зданий преобразовательных станций. Изоляционные системы используют композитные полимерные изоляторы длиной до 15 метров для обеспечения необходимой электрической прочности.

Линия электропередачи использует расщепленные проводники из 8 проводов диаметром 43 мм каждый на полюс, обеспечивая суммарное сечение свыше 2000 мм² алюминия. Высота подвеса проводов достигает 40-50 метров в равнинных участках и до 70-80 метров при пересечении рек. Опоры высотой до 100 метров представляют собой сложнейшие стальные конструкции массой до 300 тонн.

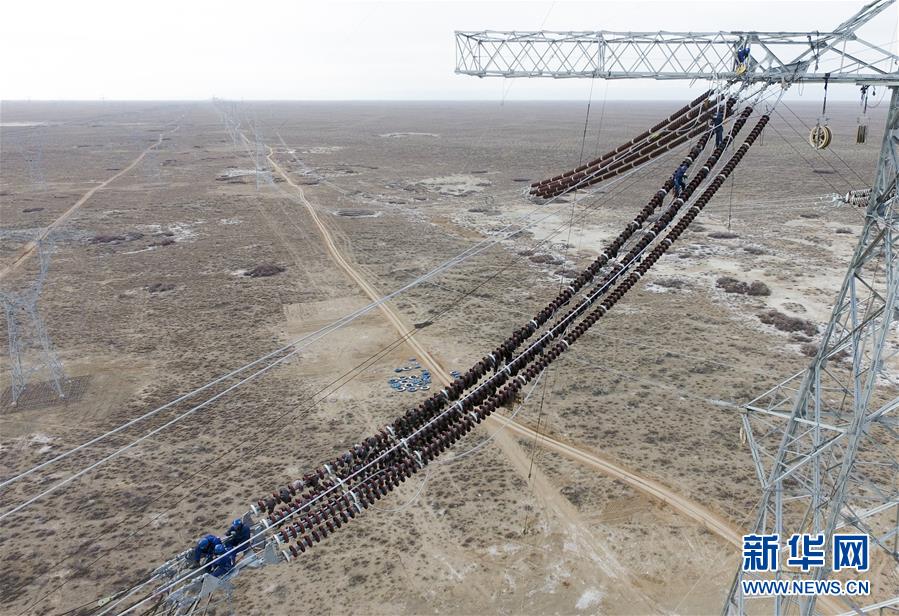

Трасса пересекает разнообразные географические и климатические зоны — от пустынь Синьцзяна через горы Тянь-Шаня к плодородным равнинам центрального Китая. Строительство в экстремальных условиях — температуры от -40°C зимой до +50°C летом в Синьцзяне, высокогорные участки с разреженным воздухом, влажный климат восточных провинций — потребовало адаптации конструкций и технологий монтажа.

Эксплуатационные результаты демонстрируют впечатляющую эффективность. Потери при передаче 12 ГВт на 3324 км составляют около 7,5%, что соответствует удельным потерям 2,26% на 1000 км — существенное улучшение по сравнению с линиями ±800 кВ благодаря более высокому напряжению. Годовая передача энергии превышает 66 миллиардов кВт·ч, эквивалентная замещению около 20 миллионов тонн угля и снижению выбросов CO₂ на 53 миллиона тонн ежегодно.

Кейсы Бразилии — китайские технологии на новых континентах

Бразилия стала первой страной за пределами Китая, массово внедрившей технологии UHVDC для интеграции крупных гидроэлектростанций Амазонии с промышленными центрами юго-востока страны.

Белу-Монти-Рио-де-Жанейро — крупнейшая линия Южной Америки

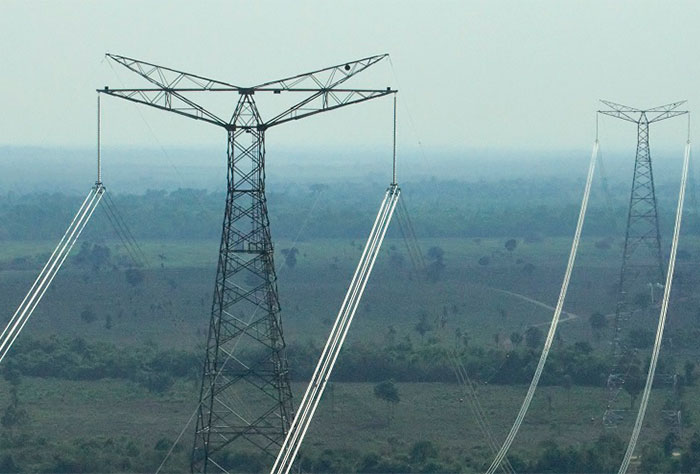

Линия Белу-Монти-Рио-де-Жанейро протяженностью 2543 километра стала крупнейшей в мире передачей постоянного тока в западном полушарии. Введенная в эксплуатацию в апреле 2019 года — на 100 дней раньше графика — линия ±800 кВ мощностью 4000 МВт передает электроэнергию от гидроэлектростанции Белу-Монти мощностью 11233 МВт в штате Пара к мегаполису Рио-де-Жанейро.

Проект был реализован State Grid Corporation of China под ключ как часть инициативы "Пояс и Путь", представляя первое зарубежное применение китайских технологий UHVDC. Финансирование 3,14 миллиарда долларов обеспечивалось китайскими банками развития. Строительство велось совместно китайскими и бразильскими рабочими, преодолевая языковые и культурные барьеры для успешного завершения грандиозного проекта.

Трасса пересекает три региона с радикально различной топографией и климатом — тропические леса Амазонии, холмистые центральные плато и прибрежные равнины. Линия проходит через 81 город в пяти бразильских штатах, пересекая 13 крупных рек включая Амазонку. Сложная экологическая система и культурное разнообразие вдоль маршрута создавали дополнительные вызовы для иностранной компании, работающей на чужой территории.

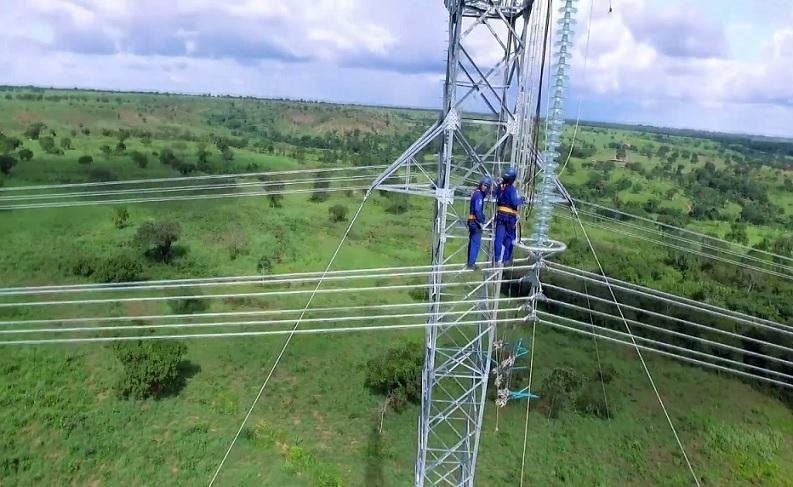

Строители противостояли экстремальным погодным условиям — высоким температурам до +40°C, сильным ветрам, интенсивным грозам и тропическим ливням. Башенные опоры высотой до 105 метров требовали специальных технологий монтажа в условиях джунглей с ограниченным доступом тяжелой техники. Несмотря на все трудности, проект был завершен с нулевыми зарегистрированными несчастными случаями — выдающееся достижение безопасности труда.

Эксплуатационные результаты подтверждают эффективность решения. Линия обеспечивает электроснабжение около 10 миллионов человек в Рио-де-Жанейро и окрестностях, снижая зависимость от тепловых электростанций на природном газе. Потери при передаче составляют около 6.5% на полной протяженности, что соответствует 2.56% на 1000 км. Коэффициент готовности превышает 98% при круглогодичной работе в тропическом климате.

Риу-Мадейра — пионер HVDC в Бразилии

Линия Риу-Мадейра протяженностью 2385 километров стала первой крупной HVDC-передачей в Бразилии, введенной в эксплуатацию в ноябре 2013 года. Биполярная линия ±600 кВ мощностью 7100 МВт связывает гидроэлектростанции Санту-Антониу и Жирау на реке Мадейра в штате Рондония с подстанцией Араракуара-2 в штате Сан-Паулу на юго-востоке страны.

Проект был реализован бразильским консорциумом Interligacao Eletrica do Madeira всего за 24 месяца строительства. ABB поставила силовое оборудование для трех HVDC-станций — две выпрямительные на генерирующей стороне и одна инверторная на приемном конце. Alstom обеспечил два биполярных преобразователя и четыре трансформатора для проекта.

Технология ±600 кВ, хотя и ниже по напряжению чем более поздние линии ±800 кВ, обеспечивает высокую эффективность для данного класса расстояний. Суммарная мощность 7100 МВт от двух гидростанций передается с потерями около 5,8% на полной протяженности, что соответствует 2,43% на 1000 км — конкурентоспособный результат для технологий 2013 года.

Кейс Индии — стратегическое развитие национальной сети

Индия активно развивает инфраструктуру HVDC для интеграции крупных гидроэлектростанций Гималаев и возобновляемых источников западных и южных штатов с промышленными центрами севера и востока страны.

Чамла-Курукшетра — первая индийская ±800 кВ

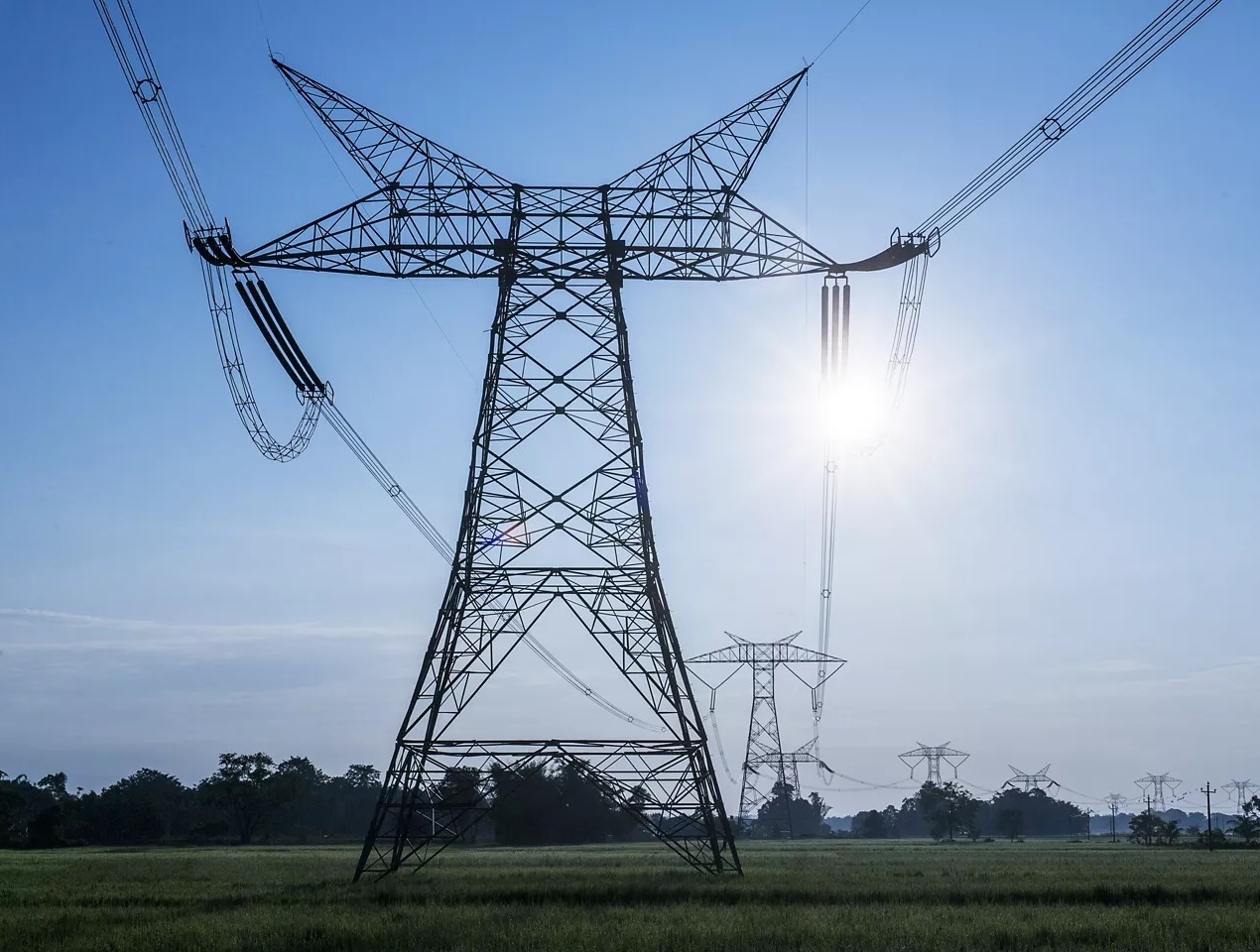

Линия Чамла-Курукшетра протяженностью 1365 километров стала первой передачей ±800 кВ в Индии, введенной в эксплуатацию в 2015 году. Мощность 6000 МВт связывает гидроэлектрический комплекс в штате Химачал-Прадеш с северными равнинными штатами Харьяна и Пенджаб, обеспечивающими значительную часть сельскохозяйственного производства страны.

Технические решения адаптированы к специфическим условиям Индии — высокие летние температуры до +48°C, интенсивные муссонные дожди, загрязнение атмосферы в густонаселенных районах.

Изоляционная система использует композитные полимерные изоляторы с гидрофобными силиконовыми покрытиями, устойчивыми к загрязнению. Проводники увеличенного сечения компенсируют снижение допустимого тока при высоких температурах окружающего воздуха.

Результаты эксплуатации демонстрируют надежность в сложных климатических условиях. Линия работает с коэффициентом готовности более 96% при регулярных профилактических отключениях для очистки изоляторов и технического обслуживания оборудования. Передача гидроэлектрической энергии с гор к равнинам обеспечивает стабилизацию энергосистемы северной Индии, снижая частоту отключений потребителей.

ЛЭП сверхвысокого напряжения (2025 год)

• Все современные ЛЭП сверхвысокого напряжения используют постоянный ток (HVDC/UHVDC), за исключением советской линии Экибастуз-Челябинск;

• Китай располагает наибольшим количеством линий ±800 кВ в мире — более 10 действующих проектов;

• Линия Чанцзи-Гуцюань держит одновременно три мировых рекорда: по напряжению (±1100 кВ), мощности (12 ГВт) и дальности передачи постоянного тока (3324 км);

• *Линия Экибастуз-Челябинск была спроектирована на 1150 кВ и работала на этом напряжении с 1988 по 1991 год, после чего была переведена на 500 кВ из-за экономических причин.

Экономика и экологическое воздействие

Экономическая эффективность сверхвысоковольтной передачи определяется балансом между капитальными затратами на линии и преобразовательные станции, потерями при передаче и альтернативными издержками строительства локальной генерации вблизи центров нагрузки.

Для передачи 10 ГВт на расстояние 2000 км сравнение вариантов показывает преимущество UHVDC ±1100 кВ. Капитальные затраты составляют около 1,5 миллиона долларов на километр линии плюс 1,5-2 миллиарда долларов на пару преобразовательных станций, давая суммарные инвестиции порядка 5-5,5 миллиардов долларов. Альтернатива в виде двух линий ±800 кВ по 6 ГВ каждая имеет сопоставимые капитальные затраты, но более высокие эксплуатационные расходы из-за увеличенных потерь.

Потери при передаче составляют критический фактор долгосрочной экономики. Для линии ±1100 кВ потери около 7,5% на 3300 км означают, что для доставки 10 ГВт к потребителю необходимо генерировать 10,8 ГВт.

При работе 8000 часов в год потери составляют 6,4 миллиарда кВт·ч ежегодно. При стоимости электроэнергии 0,05 доллара за кВт·ч это эквивалентно 320 миллионам долларов ежегодных потерь — существенная величина на протяжении 40-летнего срока службы линии.

Экологическое воздействие UHVDC существенно положительно при интеграции возобновляемых источников. Линии Китая передают электроэнергию от ветровых и солнечных парков Синьцзяна, Внутренней Монголии и Ганьсу к восточным промышленным провинциям, замещая уголь на тепловых электростанциях. Суммарное снижение выбросов CO₂ от всех китайских линий UHVDC оценивается в более чем 300 миллионов тонн ежегодно — эквивалент выбросов средней европейской страны.

Перспективы развития

Будущее сверхвысоковольтной передачи связано с дальнейшим повышением напряжений, внедрением гибких технологий на базе VSC (Voltage Source Converter) и созданием трансконтинентальных энергетических коридоров.

Исследования напряжений ±1500 кВ постоянного тока ведутся в Китае для обеспечения передачи 15-20 ГВт на расстояния до 5000 км. Технические вызовы включают разработку тиристоров и IGBT с напряжением блокировки 12-15 кВ, создание изоляционных систем для потенциалов ±750 кВ относительно земли и минимизацию коронных эффектов при напряженностях поля до 25-28 кВ/см на поверхности проводов.

Технология VSC-HVDC на основе IGBT обещает революционизировать гибкость передачи благодаря независимому управлению активной и реактивной мощностью, возможности питания пассивных сетей без синхронных генераторов и быстрому отклику на изменения нагрузки. Современные VSC-системы достигают напряжений ±500 кВ и мощностей 2-3 ГВт. Масштабирование до ±800 кВ и 6-8 ГВт ожидается к 2030 году при снижении стоимости силовых IGBT.

Концепция Global Energy Interconnection предполагает создание планетарной сети UHVDC-связей для передачи солнечной энергии из экваториальных пустынь к потребителям умеренных широт и интеграции возобновляемой генерации через часовые пояса для сглаживания суточных вариаций. Технически реализуемость подтверждена — линия ±1100 кВ способна передавать энергию на 8000-10000 км с приемлемыми потерями 15-20%.

Андрей Повный
