Концепция абсолютного изолятора — материала, полностью непроницаемого для электрического тока при любых условиях — на протяжении столетий остается недостижимым идеалом для ученых и инженеров.
В теоретических расчетах такой гипотетический материал должен демонстрировать бесконечно высокое удельное сопротивление, нулевую диэлектрическую проницаемость и абсолютную устойчивость к электрическому пробою независимо от приложенного напряжения.
Однако практический опыт однозначно показывает, что даже наиболее совершенные современные диэлектрические материалы — от сверхчистого кварцевого стекла до высококачественного фторопласта — обладают принципиальными ограничениями, коренящимися в самой физической природе вещества.
На атомарном уровне любой известный изолятор представляет собой сложный компромисс между механической прочностью кристаллической решетки и шириной запрещенной зоны для электронов.
Даже в условиях глубокого вакуума, традиционно считающегося эталонной изолирующей средой, при достижении определенных значений напряженности электрического поля возникает явление автоэлектронной эмиссии. В этом квантовом эффекте электроны преодолевают потенциальный барьер и "вырываются" с поверхности электродов даже без физического контакта.
В твердотельных диэлектриках ситуация дополнительно осложняется неизбежным присутствием структурных дефектов кристаллической решетки и примесных атомов, которые создают локальные центры проводимости и каналы утечки тока.
Три фундаментальных ограничения изоляционных материалов
Первое и наиболее существенное ограничение всех известных изоляционных материалов связано с тепловыми эффектами. При повышении температуры окружающей среды тепловые колебания атомов в кристаллической решетке усиливаются, что приводит к прогрессирующему уменьшению ширины запрещенной зоны и экспоненциальному росту вероятности термической генерации свободных носителей заряда.
Даже самые совершенные керамические изоляторы, демонстрирующие исключительные характеристики при комнатной температуре, начинают проявлять заметную проводимость при температурах выше 1000°C, что ограничивает их применение в высокотемпературных энергетических установках.
Второй принципиальный барьер для создания идеального изолятора — это конечная величина диэлектрической прочности материала.
При достижении критического значения напряженности электрического поля, обычно составляющего несколько мегавольт на сантиметр, в диэлектрике происходит лавинообразный процесс ударной ионизации, приводящий к необратимому пробою.
Этот предел обусловлен фундаментальными квантово-механическими процессами взаимодействия электрического поля с электронными оболочками атомов и не может быть преодолен без изменения самой природы вещества. Экспериментальные исследования показывают, что даже для самых совершенных кристаллов алмаза теоретический предел диэлектрической прочности не превышает 20 МВ/см.
Третье фундаментальное ограничение связано с явлением поверхностной проводимости. Даже при идеальных объемных характеристиках изоляционного материала его поверхность неизбежно становится слабым звеном.

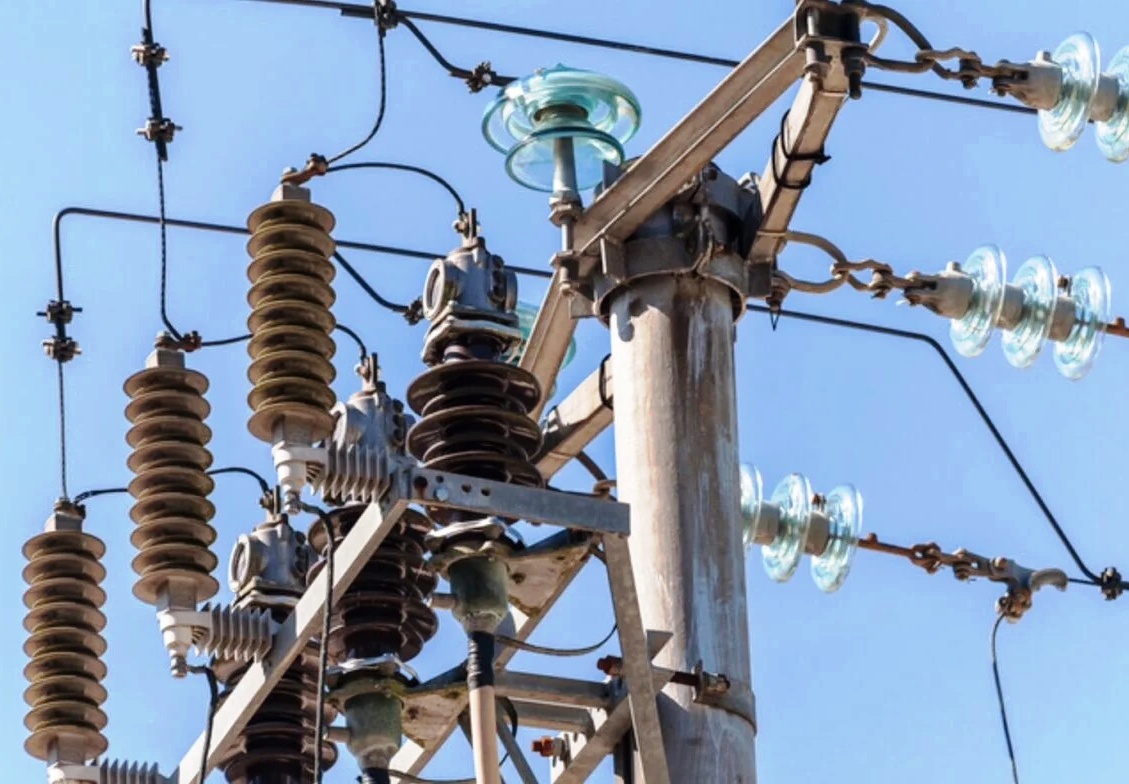

Адсорбированные молекулы воды, атмосферные загрязнения и поверхностные дефекты создают проводящие пути, существенно снижающие общее сопротивление изоляции. В высоковольтном оборудовании этот эффект часто становится определяющим фактором надежности, вынуждая инженеров разрабатывать сложные системы защиты поверхности — специальные покрытия, ребристые конструкции и системы контроля влажности.
Путь к совершенству через компромиссы
Современные исследования в области материаловедения идут по пути создания сложных композитных изоляционных систем, где недостатки одних компонентов компенсируются достоинствами других.
Многослойные диэлектрические структуры с плавным градиентом свойств, нанокомпозитные материалы с точно контролируемой морфологией, вакуумные и газонаполненные изоляционные системы — все эти разработки представляют собой попытки максимально приблизиться к недостижимому идеалу абсолютного изолятора.
Особые надежды связывают с исследованиями в области топологических изоляторов и квантовых материалов, где электронные состояния демонстрируют принципиально новые свойства.
Возможно, истинный прорыв в создании идеальной изоляции произойдет только с открытием принципиально новых состояний материи, в которых электроны будут полностью лишены возможности перемещения даже при экстремальных внешних воздействиях. До тех пор инженерам и ученым придется искать оптимальные компромиссы между противоречивыми требованиями к диэлектрическим материалам в каждом конкретном применении.
Андрей Повный
