Классификация источников света. Часть 1. Лампы накаливания и галогенные лампы



лампы накаливанияПринципиально различают три способа производства света: термоизлучение, газовый разряд низкого и высокого давления.

Термоизлучение. Нагревание провода при прохождении электрического тока до как можно высокой температуры. Лучше всего подходит для этого элемент вольфрам с наивысшей среди металлов температурой плавления (3683 K). Пример: лампы накаливания и галогенные лампы накаливания.

Газовый разряд. В закрытой стеклянной емкости, наполненной инертными газами, парами металла и редкоземельными элементами, при возникновении напряжения появляется дуговой разряд. Возникающие при этом свечения газообразных наполнителей дают желаемую цветность света.

Пример: ртутные, металлогалогенные и натриевые лампы.

Люминесцентный процесс. Под действием электрического разряда закаченные в стеклянную трубку пары ртути начинают излучать невидимые ультрафиолетовые лучи, которые попадая на нанесенный на внутреннюю поверхность стекла люминофор, преобразуется в видимый свет. Пример: люминесцентные лампы, компактные люминесцентные лампы, Light Emitting Diodes (LEDs). Разные типы ламп различаются по таким параметрам, как световая отдача, спектральными характеристиками (например, цветопередачей), электрическими характеристиками (рабочее напряжение, потребляемая мощность), конструктивными характеристиками (размеры), сроком службы и стоимостью.

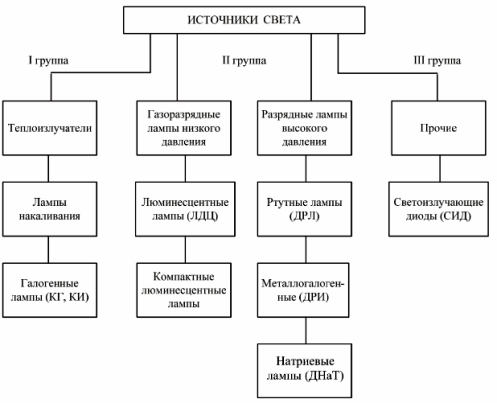

Классификация источников света

Классификация источников света

Лампы накаливания

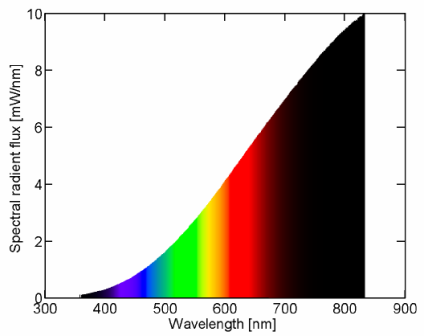

Лампы накаливания являются типичными теплоизлучателями. В их запаянной, заполненной вакуумом или инертным газом, колбе вольфрамовая спираль под действием электрического тока накаляется до высокой температуры (около 2600-3000 K), в результате чего излучается тепло и свет. Большая часть этого излучения находится в инфракрасном диапазоне.

лампы накаливанияОсновными типами ламп накаливания являются лампы общего назначения, лампы специального назначения, декоративные лампы и лампы с отражателем.

Световая отдача ламп накаливания в диапазоне от 25 до 1000 Вт составляет примерно от 9 до 19 лм/Вт для ламп со средним сроком службы 1000 ч. Наибольшее большинство ламп накаливания предназначены для светильников внутреннего и наружного освещения в сетях переменного тока с номинальным напряжением 220 В, 127 В частоты 50 Гц.

Лампы накаливания различаются мощностью и типом колб. Лампы накаливания производятся в классической шарообразной форме, так и с меньшими габаритными размерами с колбой формы «Грибок» и «Свеча». Прозрачные лампы излучают красивый сочный свет, а светорассеивающее покрытие дает равномерное распределение света и исключает эффект ослепления. Выпускаются лампы, которые адаптированы к колебаниям напряжения в сети, рассчитанные на повышенное напряжение (230-240 В) (при повышении напряжения в сети на 10%, срок службы обычных ламп сокращается в 3 раза), что позволяет дольше сохранять их технические характеристики. Продолжительность горения ламп накаливания при нормальном напряжении не менее 1000ч, для ламп напряжения 127-135 В - 2500 ч., для ламп МО - 700 ч.

Основные особенности ламп накаливания:

1. Изготовление в широком сортаменте, на самые разные мощности и напряжения и различных типов, приспособленных к определенным условиям применения

2. Непосредственное включение в сеть без дополнительных аппаратов

3. Работоспособность (хотя и с резко изменяющимися характеристиками) даже при значительных отклонениях напряжения сети от номинального

4. Незначительное (около 15%) снижение светового потока к концу срока службы

5. Почти полная независимость от условий окружающей среды (вплоть до возможности работать погруженной в воду), в том числе от температуры

6. Компактность

Недостатки ламп накаливания: низкая световая отдача, преобладание в спектре излучений желто-красной части спектра, ограниченный срок службы, большая зависимости характеристик ламп накаливания от подводимого напряжения (так как с повышением напряжения возрастает температура нити накала, и , как следствие, свет становиться белее, быстро возрастает световой поток и несколько медленнее световая отдача, резко уменьшается срок службы).

Основными характеристиками лампы накаливания являются номинальные значения напряжения, мощности, светового потока, срок службы, а также габаритные размеры.

Наиболее употребительные типы цоколей ламп накаливания: Е – резьбовой, Bs – штифтовой одноконтактный, Bd штифтовой двухконтактный.

лампы накаливанияОбозначение ламп накаливания: Г - газополная моноспиральная (аргоновая); Б - биспиральная с аргоновым наполнением; БК - биспиральная с криптоновым наполнением; МТ - матированная; 125-135, 220-230, 230-240 - диапазон напряжений в вольтах; 25-500 - номинальная мощность в ваттах; 1 - 12 - отличительная особенность от базовой модели.

Например: Б 230-240-40-1, МО 36-100

Изготавливаются и большое число других типов ламп накаливания: лампы рудничные, для метро, для светофоров, проекционные, для фотографии, миниатюрные и сверхминиатюрные, коммутационные, зеркальные (лампы-светильники с зеркальными или диффузными отражающими слоями в колбе) и другие.

Галогенные лампы накаливания

галогенные лампы накаливанияГалогенные лампы накаливания по структуре и принципу действия сравнимы с лампами накаливания. Но они содержат в газе-наполнителе незначительные добавки галогенов (бром, хлор, фтор, йод) или их соединения. С помощью этих добавок возможно в определенном температурном интервале практически полностью устранить потемнение колбы (вызванное испарением атомов вольфрама) и обусловленное этим уменьшение светового потока. Поэтому размер колбы в галогенных лампах накаливания может быть сильно уменьшен, вследствие чего с одной стороны можно повысить давление в газе-наполнителе, и с другой стороны становится возможным применение дорогих инертных газов криптон и ксенон в качестве газов-наполнителей.

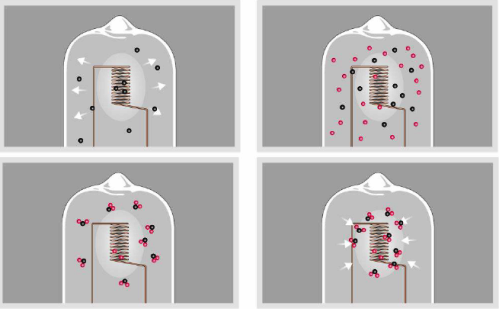

Вольфрамо-галогенный цикл.

Существенные характеристики лампы накаливания - световая отдача и срок службы - в основном определяются температурой спирали: чем выше температура спирали, тем выше световая отдача, но тем короче срок службы. Сокращение срока службы является последствием быстро растущей c поднятием температуры скорости испарения вольфрама, которая приводит с одной стороны, к потемнению колбы, а с другой - к прожиганию спирали.

Потемнение колбы можно эффективно предотвратить с помощью галогенной добавки к газу-наполнителю, которая в процессе вольфрамо-галогенного цикла не дает уже испаренному вольфраму осесть на стенках колбы. Испаренный из спирали в процессе работы лампы вольфрам попадает в результате диффузии или конвекции в температурную область (T1 1400 K) и там снова распадаются.

Часть вольфрама снова восстанавливается на спирали, но уже на новом месте. Нормальный вольфрамо-галогенный цикл приводит т.о. лишь к предотвращению потемнения колбы, но не к увеличению срока службы, который закончится в результате разрыва спирали на возникших "горячих ячейках".

галогенные лампы накаливанияГалогенные лампы накаливания отличаются особой компактностью, существенно более белым светом, улучшенной цветопередачей, двойным сроком службы.

Галогенные лампы накаливания выпускаются мощностью до 20 кВт.

Сегодня производители предлагают огромный выбор галогенных ламп – на любой вкус и для разных целей. Есть лампы мощностью 5–150 Вт для пониженного напряжения 12–24 В, а также мощностью 25–250 Вт (одноцокольные со стандартными цоколями Е14 и Е27) и 100–500 Вт (двухцокольные), рассчитанные на сетевое напряжение 220–230 В. Можно использовать галогенные лампы, имеющие внешние стеклянные отражатели со специальным интерференционным покрытием – оно пропускает инфракрасное излучение, благодаря чему создается "холодный" пучок. Лампы с внешним алюминиевым отражателем образуют "глубокие" (с углом рассеяния 30–100) и "широкие" (с углом рассеяния до 600) пучки света.

Приведем основные преимущества галогенных ламп по сравнению с обычными лампами накаливания:

-более высокая световая отдача – в некоторых случаях она доведена до 25 лм/Вт, что в 2 раза выше, чем у ламп накаливания;

-большая долговечность – их срок службы в 2–4 раза выше, чем у ламп накаливания;

-меньшие размеры – у низковольтных галогенных ламп (12 В, 100 Вт) диаметр колбы в 5 раз меньше, чем у ламп накаливания той же мощности;

-более богатый спектр излучения – у галогенных ламп свет более "белый", чем у ламп накаливания (за счет более высокой температуры нагрева – 30000 К против 28000 К у обычной лампы);

-регулируемость светового потока, причем при пониженном напряжении световой поток сохраняет достаточную "белизну".

галогенные лампы накаливанияПервые два пункта говорят об очевидных экономических плюсах галогенных ламп: если такой источник света установить вместо традиционной лампы накаливания, но с теми же параметрами излучения, потребляемая мощность световой точки будет снижена в среднем на 20–40%. Однако это не единственное преимущество галогенных ламп. Их малые размеры, почти миниатюрность, позволяют создавать совершенно новые светильники, например так называемого акцентирующего освещения, – специально сконструированная система отражателя позволяет настолько усилить поток света, что это дает дизайнерам дополнительные возможности в оформлении помещения.
