Постоянный ток

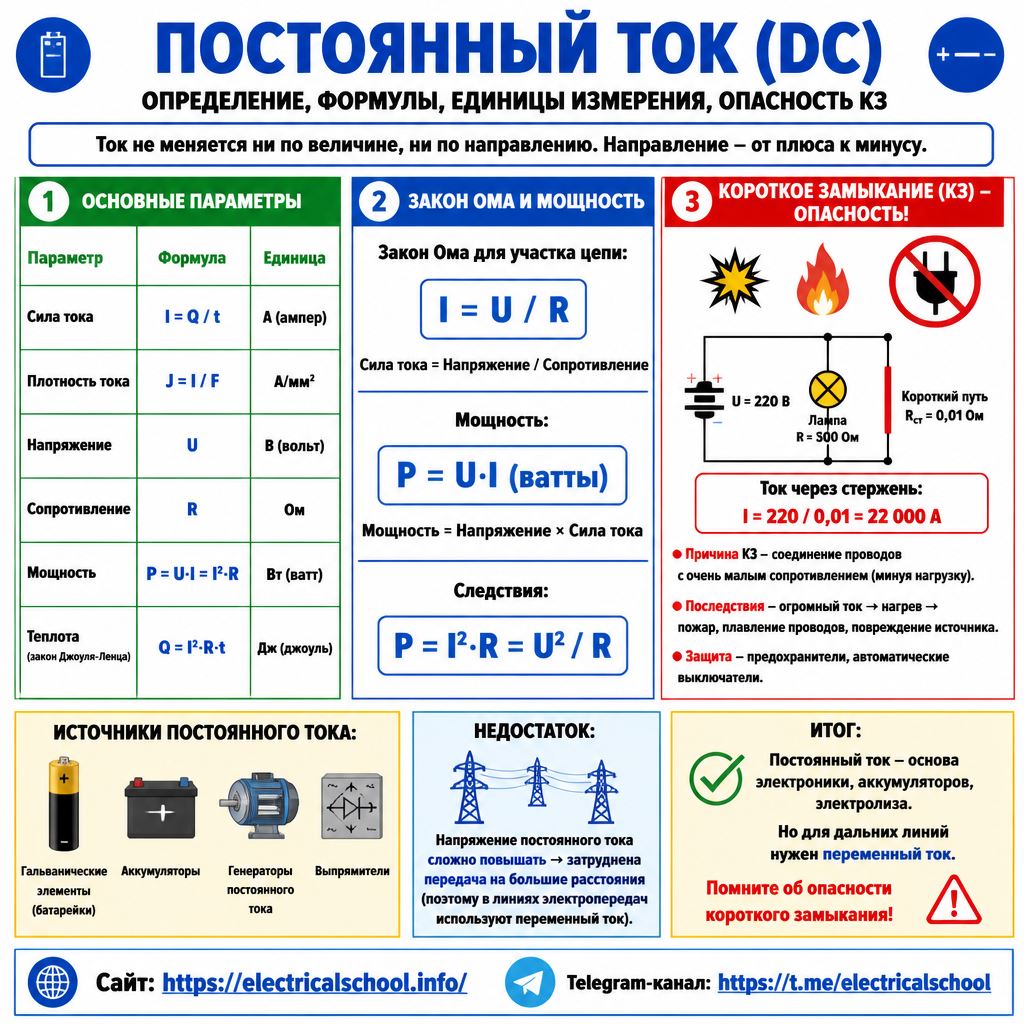

Постоянный токПостоянный ток — электрический ток, не изменяющийся по времени и по направлению. За направление тока принимают направление движения положительно заряженных частиц. В том случае, если ток образован движением отрицательно заряженных частиц, направление его считают противоположным направлению движения частиц.

Наиболее распространенные источники постоянного токагальванические элементы, аккумуляторы, генераторы постоянного тока и выпрямительные установки.

Для количественной оценки тока в электрической цепи служит понятие силы тока.

Сила тока — это количество электричества Q, протекающее через поперечное сечение проводника в единицу времени.

Если за время I через поперечное сечение проводника переместилось количество электричества Q, то сила тока I=Q/t

Единица измерения силы тока — ампер (А).

Плотность тока — это отношение силы тока I к площади поперечного сечения F проводника δ = I/F. (12)

Единица измерения плотности тока — ампер на квадратный миллиметр (А/мм2).

В замкнутой электрической цепи постоянный ток возникает под действием источника электрической энергии, который создает и поддерживает на своих зажимах разность потенциалов, измеряемую в вольтах (В).

Зависимость между разностью потенциалов (напряжением) на зажимах электрической цепи, сопротивлением и током в цепи выражается законом Ома. Согласно этому закону для участка однородной цепи сила тока прямо пропорциональна значению приложенного напряжения и обратно пропорциональна сопротивлению I = U/R,

где I — сила тока. A, U— напряжение на зажимах цепи В, R — сопротивление, Ом

Это самый важный электротехнический закон. Подробнее о нем смотрите здесь: Закон Ома для участка цепи

Работу, совершаемую электрическим током в единицу времени (секунду), называют мощностью и обозначают буквой Р. Эта величина характеризует интенсивность совершаемой током работы.

Мощность P=W/t= UI

Единица измерения мощности - ватт (Вт).

Выражение мощности электрического тока можно преобразовать, заменив на основании закона Ома напряжение U произведением IR. В результате получим три выражения мощности электрического тока P = UI= I2R= U2/R

Большое практическое значение имеет то, что одну и ту же мощность электрического тока можно получить при низком напряжении и большой силе тока или при высоком напряжении и малой силе тока. Этот принцип используют при передаче электрической энергии на расстояния.

Ток, протекая по проводнику, выделяет теплоту и нагревает его. Количество теплоты Q, выделяющейся в проводнике определяют формулой Q = I2Rt.

Эту зависимость называют законом Джоуля-Ленца.

Смотрите также: Основные законы электротехники

На основании законов Ома и Джоуля-Ленца можно проанализировать опасное явление, которое часто возникает при непосредственном соединении между собой проводников, подводящих электрический ток к нагрузке (электроприемнику). Это явление называют коротким замыканием, так как ток начинает протекать более коротким путем, минуя нагрузку. Такой режим является аварийным.

На рисунке приведена схема включения лампы накаливания EL в электрическую сеть. Если сопротивление лампы R — 500 Ом, а напряжение сети U= 220 В, то ток в цепи лампы будет I = 220/500 = 0,44 А.

Схема, поясняющая возникновение короткого замыкания

Схема, поясняющая возникновение короткого замыкания

Рассмотрим случай, когда провода, идущие к лампе накаливания, соединены через очень малое сопротивление (Rст - 0,01 Ом), например толстый металлический стержень. В этом случае ток цепи, подходя к точке А, будет разветвляться по двум направлениям: большая его часть пойдет по пути с малым сопротивлением — по металлическому стержню, а небольшая часть тока Iл.н — по пути с большим сопротивлением — лампе накаливания.

Определим ток, протекающий по металлическому стержню: I = 220/0,01 =22 000 А.

При коротком замыкании (к.з) напряжение сети будет меньше 220 В, так как большой ток в цепи вызовет большую потерю напряжения, и ток, протекающий по металлическому стержню, будет несколько меньше, но тем не менее во мною раз превышать ток, потреблявшийся ранее лампой накаливания.

Как известно, в соответствии с законом Джоуля-Ленца ток, проходя по проводам, выделяет теплоту, и провода нагреваются. В нашем примере площадь поперечного сечения проводов рассчитана на небольшой ток 0,44 А.

При соединении проводов более коротким путем, минуя нагрузку, по цепи будет протекать очень большой ток - 22000 А. Такой ток вызовет выделение большого количества теплоты, что приведет к обугливанию и возгоранию изоляции, расплавлению материала проводов, порче электроизмерительных приборов, оплавлению контактом выключателей, ножей рубильнике и т. п.

Источник электрической энергии, питающий такую цепь, может быть поврежден. Перегрев проводов может вызвать пожар. Вследствие этого при монтаже и эксплуатации электрических установок, чтобы предупредить непоправимые последствия короткого замыкания, необходимо соблюдать следующие условии: изоляция проводов должна соответствовать напряжению сети и условиям работы.

Площадь поперечною сечения проводов должна быть такой, чтобы нагревание их при нормальной нагрузке не достигало опасного значения. Места соединений и ответвлений проводов должны быть качественно выполнены и хорошо изолированы. В помещении провода должны быть проложены так, чтобы они были защищены от механических и химических повреждений и от сырости.

Чтобы избежать внезапного, опасного увеличения тока в электрической цепи при коротком замыкании, ее защищают с помощью предохранителей или автоматических выключателей.

Существенный недостаток постоянного тока состоит в том, что его напряжение сложно повысить. Это затрудняет передачу электрической энергии на постоянном токе на большие расстояния.

Смотрите также: Что такое переменный ток и чем он отличается от тока постоянного
