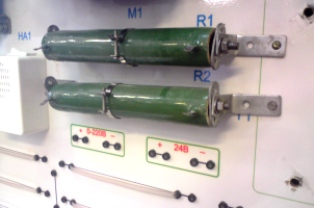

Как измерить сопротивление при помощи одного вольтметра



Если не требуется большой точности при измерении сопротивления, то можно для этой цели воспользоваться обычным аналоговым вольтметром. Для этого надо знать его внутреннее сопротивление Rv, значение которого обычно указано на вольтметре.

Для того чтобы измерить сопротивление вольтметром, его включают последовательно с измеряемым сопротивлением Rx, которое закорачивают при помощи кнопки SB.

Схема измерения сопротивления одним вольтметром

Схема измерения сопротивления одним вольтметром

При нажатой кнопке SB определяют показания вольтметра, то есть получают напрапряжение сети Uc, после чего размыкают кнопку и фиксируют показания вольтметра Uv.

Можно определить ток в сети I=Uv / Rv. Затем находят падение напряжения на Rx, равное IRх = (Uv / Rv) Rх = Uc - Uv

Следовательно, зная показания вольтметра при нажатой кнопке Uc и при разомкнутой Uv и внутреннее сопротивление вольтметра Rv можно определить измеряемое сопротивление Rx по формуле Rx = (Uc/Uv - 1) Rv.

Как измерить сопротивление при помощи одного вольтметра
