Основные виды и электрические характеристики внутренней изоляции электроустановок



Общие свойства внутренней изоляции электроустановок

Внутренней изоляцией называются части изоляционной конструкции, в которых изолирующей средой являются жидкие, твердые или газообразные диэлектрики или их комбинации, не имеющие прямых контактов с атмосферным воздухом.

Целесообразность или необходимость применения внутренней изоляции, а не окружающего нас воздуха обусловлена рядом причин.

Во-первых, материалы для внутренней изоляции обладают значительно более высокой электрической прочностью (в 5-10 раз и более), что позволяет резко сократить изоляционные расстояния между проводниками и уменьшить габариты оборудования. Это важно с экономической точки зрения.

Во-вторых, отдельные элементы внутренней изоляции выполняют функцию механического крепления проводников, жидкие диэлектрики в ряде случает значительно улучшают условия охлаждения всей конструкции.

Основные виды и электрические характеристики внутренней изоляции электроустановокЭлементы внутренней изоляции в высоковольтных конструкциях в процессе эксплуатации подвергаются сильным электрическим, тепловым и механическим воздействиям. Под влиянием этих воздействий диэлектрические свойства изоляции ухудшаются, изоляция “стареет” и утрачивает свою электрическую прочность.

Тепловые воздействия обусловлены тепловыделениями в активных частях оборудования (в проводниках и магнитопроводах), а также диэлектрическими потерями в самой изоляции. В условиях повышения температуры значительно ускоряются химические процессы в изоляции, которые ведут к постепенному ухудшению ее свойств.

Механические нагрузки опасны для внутренней изоляции тем, что в твердых диэлектриках, входящих в ее состав, могут появиться микротрещины, в которых затем под действие сильного электрического поля возникнут частичные разряды и ускорится старение изоляции.

Особая форма внешнего воздействия на внутреннюю изоляцию обусловлена контактами с окружающей средой и возможностью загрязнения и увлажнения изоляции при нарушении герметичности установки. Увлажнение изоляции ведет к резкому уменьшению сопротивления утечки и росту диэлектрических потерь.

Характеристики изоляции как диэлектрика

Изоляция характеризуется в основном сопротивлением постоянному току, диэлектрическими потерями и электрической прочностью. Электрическая схема замещения изоляции может быть представлена параллельным соединением конденсаторов и резисторов. В связи с этим при приложении к изоляции постоянного напряжения ток в ней уменьшается по экспоненте и, соответственно, возрастает измеряемое значение сопротивления. Установившееся значение сопротивления изоляции Rиз характеризует наружное загрязнение изоляции и наличие в ней путей сквозной утечки тока. Кроме того, увлажнение изоляции может характеризоваться также абсолютным значением емкости и динамикой ее изменения.

Пробой внутренней изоляции электрооборудования

При пробое под воздействием высокого напряжения внутренняя изоляция полностью или частично утрачивает свою электрическую прочность. Большинство видов внутренней изоляции принадлежит к группе несамовосстанавливающейся изоляции, пробой которой означает необратимое повреждение конструкции. Это означает, что внутренняя изоляция должна обладать более высоким уровнем электрической прочности, чем внешняя изоляция, т.е. таким уровнем, при котором пробои полностью исключаются в течение всего срока службы.

Необратимость повреждения внутренней изоляции сильно осложняет накопление экспериментальных данных для новых видов внутренней изоляции и для вновь разрабатываемых крупных изоляционных конструкций оборудования высокого и сверхвысокого напряжения. Ведь каждый экземпляр крупной дорогостоящей изоляции можно испытать на пробой только один раз.

Диэлектрики, используемые для изготовления внутренней изоляции электрооборудования

Диэлектрики, используемые для изготовления внутренней изоляции высоковольтного оборудования должны обладать комплексом высоких электрических, теплофизических и механических свойств и обеспечивать: необходимый уровень электрической прочности, а также требуемые тепловые и механические характеристики изоляционной конструкции при размерах, которым соответствуют высокие технико-экономические показатели всей установки в целом.

Диэлектрические материалы должны также:

  • обладать хорошими технологическими свойствами, т.е. должны быть пригодными для высокопроизводительных процессов изготовления внутренней изоляции;

  • удовлетворять экологическим требованиям, т.е. не должны содержать или образовывать в процессе эксплуатации токсичные продукты, а после отработки всего ресурса они должны поддаваться переработке или уничтожению без загрязнения окружающей среды;

  • не быть дефицитными и иметь такую стоимость, при которой изоляционная конструкция получается экономически целесообразной.

В ряде случаев к указанным выше требованиям могут добавляться и другие, обусловленные спецификой того или иного вида оборудования. Например материалы для силовых конденсаторов должны иметь повышенную диэлектрическую проницаемость; материалы для камер выключателей - высокую стойкость к термоударам и воздействиям электрической дуги.

Длительная практика создания и эксплуатации различного высоковольтного оборудования показывает, что во многих случаях весь комплекс требований наилучшим образом удовлетворяется при использовании в составе внутренней изоляции комбинации из нескольких материалов, дополняющих друг друга и выполняющих несколько различные функции.

Так, только твердые диэлектрические материалы обеспечивают механическую прочность изоляционной конструкции; обычно они имеют и наиболее высокую электрическую прочность. Детали из твердого диэлектрика, обладающего высокой механической прочностью, могут выполнять функцию механического крепления проводников.

Высокопрочные газы и жидкие диэлектрики легко заполняют изоляционные промежутки любой конфигурации, в том числе тончайшие зазоры, поры и щели, чем существенно повышают электрическую прочность, особенно длительную.

Использование жидких диэлектриков позволяет в ряде случаев значительно улучшить условия охлаждения за счет естественной или принудительной циркуляции изоляционной жидкости.

Виды внутренней изоляции и материалы, используемые для их изготовления.

В установках высокого напряжения и оборудования энергосистем используется несколько видов внутренней изоляции. Наиболее широкое распространение получили бумажно-пропитанная (бумажно-масляная) изоляция, маслобарьерная изоляция, изоляция на основе слюды, пластмассовая и газовая.

Эти разновидности обладают определенными достоинствами и недостатками, имеют свои области применения. Однако их объединяют некоторые общие свойства:

  • сложный характер зависимости электрической прочности от длительности воздействия напряжения;

  • в большинстве случаев необратимость разрушения при пробое;

  • влияние на поведение в эксплуатации механических, тепловых и других внешних воздействий;

  • в большинстве случаев подверженность старению.

Бумажно-пропитанная изоляция (БПИ)

Исходными материалами служат специальные электроизоляционные бумаги и минеральные (нефтяные) масла или синтетические жидкие диэлектрики.

Основу бумажно-пропитанной изоляции составляют слои бумаги. Рулонная бумажно-пропитанная изоляция (ширина рулона до 3,5 м) применяется в секциях силовых конденсаторов и в вводах (проходных изоляторах); ленточная (ширина ленты от 20 до 400 мм) - в конструкциях с электродами относительно сложной конфигурации или большой длины (вводы высших классов напряжения, силовые кабели). Слои ленточной изоляции могут наматываться на электрод внахлест или с зазором между соседними витками. После намотки бумаги изоляция подвергается вакуумной сушке при температуре 100-120°С до остаточного давления 0,1-100 Па. Затем под вакуумом производится пропитка бумаги тщательно дегазированным маслом.

Дефект бумаги в бумажно-пропитанной изоляции ограничен пределами одного слоя и многократно перекрывается другими слоями. Тончайшие зазоры между слоями и большое количество микропор в самой бумаге при вакуумной сушке обеспечивает удаление из изоляции воздуха и влаги, а при пропитке эти зазоры и поры надежно заполняются маслом или другой пропиточной жидкостью.

Конденсаторные и кабельные бумаги имеют однородную структуру и высокую химическую чистоту. Конденсаторные бумаги самые тонкие и чистые. Трансформаторные бумаги используются в вводах, трансформаторах тока и напряжения, а также в элементах продольной изоляции силовых трансформаторов, автотрансформаторов и реакторов.

Для пропитки бумажной изоляции в силовых маслонаполненных кабелях 110-500 кВ используются маловязкие нефтяныеили синтетические кабельные масла, а в кабелях до 35 кВ - маслонаполненные смеси повышенной вязкости.

В силовых и измерительных трансформаторах и вводах пропитка осуществляется трансформаторным маслом. В силовых конденсаторах применяется конденсаторное масло (нефтяное), хлорированные дифенилы или их заменители, а также касторовое масло (в импульсных конденсаторах).

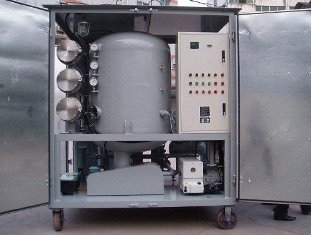

трансформаторное масло

Нефтяные кабельные и конденсаторные масла более тщательно очищены, чем трансформаторные.

Хлорированные дифенилы, обладая высокой относительной диэлектрической проницаемостью, повышенной стойкостью к воздействию частичных разрядов (ЧР) и негорючестью, токсичны и экологически опасны. Поэтому масштабы их применения резко сокращаются, их заменяют экологически чистыми жидкостями.

Для снижения диэлектрических потерь в силовых конденсаторах используют комбинированную изоляцию, в которой слои бумаги чередуются со слоями полипропиленовой пленки, у которой на порядок меньше чем у непропитанной бумаги. Такая изоляция обладает более высокой электрической прочностью.

Недостатками бумажно-пропитанной изоляции являются невысокая допустимая рабочая температура (не более 90°С) и горючесть.

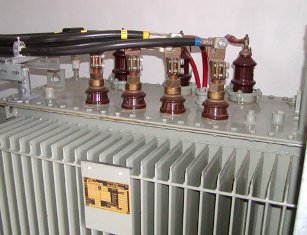

Бумажно-пропитанная изоляция (БПИ)

Масло-барьерная (маслонаполненная) изоляция (МБИ).

Основу этой изоляции составляет трансформаторное масло. Оно обеспечивает хорошее охлаждение конструкции за счет самопроизвольной или принудительной циркуляции.

В состав масло-барьерной изоляции входят и твердые диэлектрические материалы - электрокартон, кабельная бумага и др. Они обеспечивают механическую прочность конструкции и используются для повышения электрической прочности масло-барьерной изоляции. Из электрокартона выполняют барьеры а слоями кабельной бумаги покрывают электроды. Барьеры повышают электрическую прочность масло-барьерной изоляции на 30-50%, разделяя изоляционный промежуток на ряд узких каналов, они ограничивают количество примесных частиц, которые могут приближаться к электродам и участвовать в инициировании разрядного процесса.

Электрическую прочность масло-барьерной изоляции повышает покрытие электродов сложной формы тонким слоем полимерного материала, а в случае электродов простой формы - изолирование их слоями бумажной ленты.

Технология изготовления масло-барьерной изоляции включает сборку конструкции, сушку ее под вакуумом при температуре 100-120°С и заполнение (пропитку) под вакуумом дегазированным маслом.

К достоинствам масло-барьерной изоляции относятся сравнительная простота конструкции и технологии ее изготовления, интенсивное охлаждение активных частей оборудования (обмоток, магнитопроводов), а также возможность восстановления качества изоляции в эксплуатации путем сушки конструкции и замены масла.

Недостатками масло-барьерной изоляции являются меньшая, чем у бумажно-масляной изоляции электрическая прочность, пожаро- и взрывоопасность конструкции, необходимость специальной защиты от увлажнения в процессе эксплуатации.

Масло-барьерная изоляция используется в качестве главной изоляции в силовых трансформаторах с номинальными напряжениями от 10 до 1150 кВ, в автотрансформаторах и реакторах высших классов напряжения.

Изоляция на основе слюды имеет класс нагревостойкости В (до 130°С). Слюда имеет очень высокую электрическую прочность (при определенной ориентации электрического поля относительно кристаллической структуры), обладает стойкостью к воздействию частичных разрядов и высокой нагревостойкостью. Благодаря этим свойствам, слюда является незаменимым материалом для изоляции статорных обмоток крупных вращающихся машин. Основными исходными материалами служат микалента или стеклослюдинитовая лента.

Микалента представляет собой слой пластинок слюды, скрепленных лаком между собой и с подложкой из специальной бумаги или стеклоленты. Микалента используется в так называемой компаундированной изоляции, процесс изготовления которой включает намотку нескольких слоев микаленты, пропитку их при нагреве под вакуумом битумным компаундом и опрессовку. Эти операции повторяются для каждых пяти-шести слоев до получения изоляции необходимой толщины. Компаундированная изоляция используется в настоящее время в машинах малой и средней мощности.

Более совершенной является изоляция, выполняемая из стеклослюдинитовых лент и термореактивных пропиточных составов.

Слюдинитовая лента

Слюдинитовая лента состоит из одного слоя слюдинитовой бумаги толщиной 0,04 мм и одного или двух слоев подложки из стеклоленты толщиной 0,04 мм. Такая композиция обладает достаточно высокой механической прочностью (за счет подложек) и отмеченными выше качествами, характерными для слюды.

электрическая изоляция из слюдыИз слюдинитовых лент и пропитывающих составов на основе эпоксидных и полиэфирных смол изготовляют термореактивную изоляцию, которая при нагреве не размягчается, сохраняет высокую механическую и электрическую прочность. Разновидности термореактивной изоляции, используемые у нас в стране, называют “слюдотерм”, “монолит”, “монотерм” и т.д. Термореактивная изоляция применяется в статорных обмотках крупных турбо- и гидрогенераторов, двигателей и синхронных компенсаторов с номинальными напряжениями до 36 кВ.

Пластмассовая изоляция в промышленных масштабах используется в силовых кабелях на напряжения до 220 кВ и в импульсных кабелях. Основным диэлектрическим материалом в этих случаях является полиэтилен низкой и высокой плотности. Последний имеет лучшие механические характеристики, однако менее технологичен из-за более высокой температуры размягчения.

Пластмассовая изоляция в кабеле располагается между полупроводящими экранами, выполняемыми из наполненного углеродом полиэтилена. Экран на токоведущей жиле, изоляция из полиэтилена и наружный экран наносятся методом экструзии (выдавливания). В некоторых типах импульсных кабелей применяются прослойки из фторопластовых лент. Для защитных оболочек кабелей в ряде случаев используется поливинилхлорид.

Газовая изоляция

Для выполнения газовой изоляции в высоковольтных конструкциях используется элегаз, или шестифтористая сера. Это бесцветный газ без запаха, который примерно в пять раз тяжелее воздуха. Он имеет наибольшую прочность по сравнению с такими инертными газами, как азот и двуокись углерода.

Чистый газообразный элегаз безвреден, химически неактивен, обладает повышенной теплоотводящей способностью и является очень хорошей дугогасящей средой; он не горит и не поддерживает горение. Электрическая прочность элегаза в нормальных условиях примерно в 2,5 раза выше прочности воздуха.

Высокая электрическая прочность элегаза объясняется тем, что его молекулы легко присоединяют электроны, образуя устойчивые отрицательные ионы. Из-за этого затрудняется процесс размножения электронов в сильном электрическом поле, который составляет основу развития электрического разряда.

При увеличении давления электрическая прочность элегаза возрастает почти пропорционально давлению и может быть выше прочности жидких и некоторых твердых диэлектриков. Наибольшее рабочее давление и, следовательно, наибольший уровень электрической прочности элегаза в изоляционной конструкции ограничивается возможностью сжижения элегаза при низких температурах, например, температура сжижения элегаза при давлении 0,3 МПа составляет -45°С, а при 0,5 МПа равна -30°С. Такие температуры у отключенного оборудования наружной установки вполне возможны зимой во многих районах страны.

Для крепления токоведущих частей в комбинации с элегазом используются опорные изоляционные конструкции из литой эпоксидной изоляции.

Элегаз используется в выключателях, кабелях и герметизированных распределительных устройствах (ГРУ) на напряжения 110 кВ и выше и является весьма перспективным изоляционным материалом.

При температурах выше 3000°С может начаться разложение элегаза с выделением свободных атомов фтора. Образуются газообразные отравляющие вещества. Вероятность их появления существует для некоторых типов выключателей, предназначенных для отключения больших токов короткого замыкания. Поскольку выключатели герметически закрыты, появление ядовитых газов не опасно для эксплуатационного персонала и окружающей среды, но при ремонте и вскрытии выключателя необходимо принимать специальные защитные меры.
