Способы увеличения частоты тока



Наиболее популярным на сегодняшний день методом увеличения (или уменьшения) частоты тока является применение частотного преобразователя. Частотные преобразователи позволяют получить из однофазного или трехфазного переменного тока промышленной частоты (50 или 60 Гц) ток требуемой частоты, например от 1 до 800 Гц, для питания однофазных или трехфазных двигателей.

Наряду с электронными частотными преобразователями, с целью увеличения частоты тока, применяют и электроиндукционные частотные преобразователи, в которых например асинхронный двигатель с фазным ротором работает частично в режиме генератора. Еще есть умформеры — двигатели-генераторы, о которых также будет рассказано в данной статье.

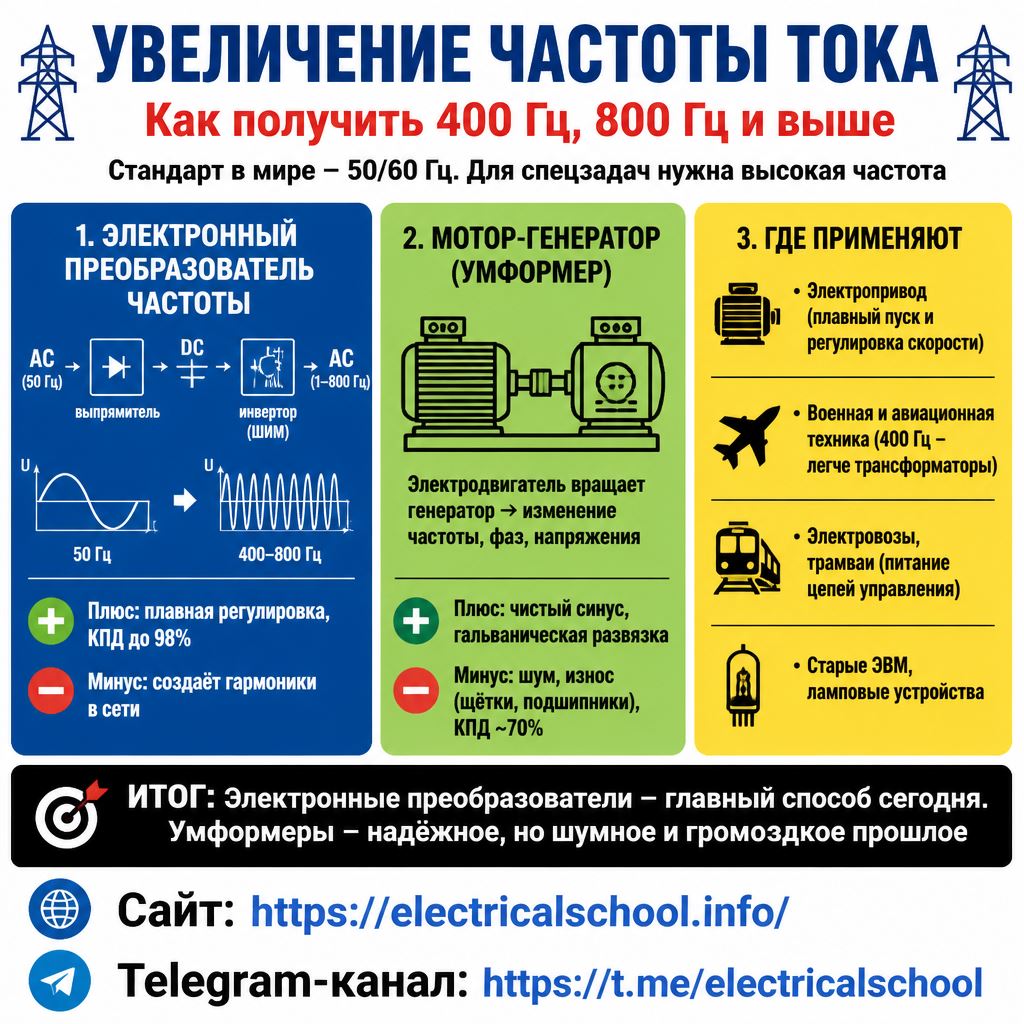

Способы увеличения частоты тока

Электронные преобразователи частоты

Электронные преобразователи частоты позволяют плавно регулировать скорость синхронных и асинхронных двигателей благодаря плавному повышению частоты на выходе преобразователя до заданного значения. Наиболее простой подход обеспечивается заданием постоянной характеристики V/f, а более прогрессивные решения используют векторное управление.

Частотные преобразователи, обычно, включают в себя выпрямитель, который преобразует переменный ток промышленной частоты в постоянный; после выпрямителя стоит инвертор, в простейшем виде - на базе ШИМ, который преобразует постоянное напряжение в переменный ток нагрузки, причем частота и амплитуда задаются уже пользователем, и эти параметры могут отличаться от сетевых параметров на входе в большую или в меньшую сторону.

Выходной блок электронного преобразователя частоты чаще всего представляет собой тиристорный или транзисторный мост, состоящий из четырех или из шести ключей, которые и формируют требуемый ток для питания нагрузки, в частности — электродвигателя. Для сглаживания помех в выходном напряжении, на выходе добавляют EMC-фильтр.

Как говорилось выше, электронный преобразователь частоты использует для своей работы в качестве ключей тиристоры или транзисторы. Для управления ключами применяется микропроцессорный модуль, служащий контроллером, и одновременно выполняющий ряд диагностических и защитных функций.

Между тем, частотные преобразователи бывают все таки двух классов: с непосредственной связью, и с промежуточным звеном постоянного тока. При выборе между этими двумя классами взвешивают достоинства и недостатки того и другого, и определяют целесообразность того или иного для решения насущной задачи.

Частотный преобразователь

С непосредственной связью

Преобразователи с непосредственной связью отличаются тем, что в них используется управляемый выпрямитель, в котором группы тиристоров поочередно отпираясь коммутируют нагрузку, например обмотки двигателя, прямо к питающей сети.

В результате на выходе получаются кусочки синусоид сетевого напряжения, а эквивалентная частота на выходе (для двигателя) становится меньше сетевой, в пределах 60% от нее, то есть от 0 до 36 Гц для 60 Гц входа.

Такие характеристики не позволяют в широких пределах варьировать параметры оборудования в промышленности, от того и спрос на данные решения низок. Кроме этого незапираемые тиристоры сложно управляются, стоимость схем становится выше, да и помех на выходе много, требуются компенсаторы, и как следствие габариты высокие, а КПД низкий.

С звеном постоянного тока

Гораздо лучше в этом отношении частотные преобразователи с ярко выраженным звеном постоянного тока, где сначала переменный сетевой ток выпрямляется, фильтруется, а затем снова схемой на электронных ключах преобразуется в переменный ток нужной частоты и амплитуды. Здесь частота может быть значительно выше. Безусловно, двойное преобразование несколько снижает КПД, зато выходные параметры по частоте как раз соответствуют требованиям потребителя.

Чтобы на обмотках двигателя получить чистый синус, используют схему инвертора, в котором напряжение нужной формы получается благодаря широтно-импульсной модуляции (ШИМ). Электронными ключами здесь служат запираемые тиристоры или IGBT-транзисторы.

Тиристоры выдерживают большие импульсные токи, по сравнению с транзисторами, поэтому все чаще прибегают именно к тиристорным схемам, как в преобразователях с непосредственной связью, так и в преобразователях с промежуточным звеном постоянного тока, КПД получается до 98%.

Справедливости ради отметим, что электронные преобразователи частоты для питающей сети являются нелинейной нагрузкой, и порождают в ней высшие гармоники, это ухудшает качество электроэнергии.

Мотор-генератор (умформер)

С целью преобразования электроэнергии из одной ее формы в другую, в частности — для повышения частоты тока без необходимости прибегать к электронным решениям, применяют так называемые умформеры — двигатели-генераторы. Такие машины функционируют подобно проводнику электроэнергии, однако на самом деле прямого преобразования электроэнергии, как например в трансформаторе или в электронном частотном преобразователе, как такового не происходит.

Здесь доступны следующие возможности:

  • постоянный ток может быть преобразован в переменный более высокого напряжения и требуемой частоты;

  • постоянный ток может быть получен из переменного;

  • прямое механическое преобразование частоты с повышением или понижением оной;

  • получение трехфазного тока требуемой частоты из однофазного тока сетевой частоты.

В каноническом виде мотор-генератор представляет собой электродвигатель, вал которого напрямую соединен с генератором. На выходе генератора устанавливают стабилизирующее устройство для улучшения частотных и амплитудных параметров получаемой электроэнергии.

Мотор-генератор (умформер)

В некоторых моделях умформеров якорь содержит обмотки и моторные и генераторные, которые гальванически развязаны, и выводы которых соединены соответственно с коллектором и с выходными контактными кольцами.

В других вариантах встречаются общие обмотки для обоих токов, например для преобразования числа фаз коллектора с контактными кольцами нет, а просто от обмотки статора делаются отводы для каждой из выходных фаз. Так асинхронная машина преобразует однофазный ток в трехфазный (тождественно в принципе увеличению частоты).

Итак, мотор-генератор позволяет преобразовать род тока, напряжение, частоту, количество фаз. До 70-х годов в военной технике СССР использовались преобразователи данного типа, где они питали, в частности, устройства на лампах. Однофазные и трехфазные преобразователи питались постоянным напряжением 27 вольт, а на выходе получалось переменное напряжение 127 вольт 50 герц однофазное или 36 вольт 400 герц трехфазное.

Мощность таких умформеров достигала 4,5 кВА. Подобные машины использовались и в электровозах, где постоянное напряжение 50 вольт преобразовывалось в переменное 220 вольт частотой до 425 герц для питания люминесцентных ламп, и 127 вольт 50 герц для питания бритв пассажиров. Первые ЭВМ часто использовали для своего питания умформеры.

По сей день кое-где еще можно встретить умформеры: на троллейбусах, в трамваях, в электропоездах, где их устанавливали с целью получения низкого напряжения для питания цепей управления. Но нынче они уже вытеснены почти полностью полупроводниковыми решениями (на тиристорах и транзисторах).

Преобразователи типа мотор-генератор ценны рядом достоинств. Во-первых это надежная гальваническая развязка выходной и входной силовых цепей. Во-вторых, на выходе получается чистейший синус без помех, без шумов. Устройство очень просто по своей конструкции, от того и обслуживание довольно бесхитростно.

Это легкий способ получения трехфазного напряжения. Инерция ротора сглаживает броски тока при резком изменении параметров нагрузки. И конечно, здесь очень просто осуществлять рекуперацию электроэнергии.

Не обошлось и без недостатков. Умформеры имеют движущиеся части, от того и ресурс их ограничен. Масса, вес, обилие материалов, и как следствие — высокая стоимость. Шумная работа, вибрации. Необходимость в частой смазке подшипников, чистке коллекторов, замене щеток. КПД в пределах 70%.

Несмотря на недостатки, механические моторы-генераторы по сей день применяются в электроэнергетической отрасли для преобразования больших мощностей. В перспективе моторы-генераторы вполне могут помочь согласованию сетей с частотами 60 и 50 Гц, либо для обеспечения сетей с повышенными требованиями по качеству электроэнергии. Питание обмоток ротора машины в данном случае возможно от твердотельного преобразователя частоты небольшой мощности.
