Устройство электродвигателя постоянного тока



Устройство электродвигателя постоянного токаЭлектродвигатель постоянного тока - электромеханическое устройство, преобразующее электрическую энергию постоянного тока в механическую энергию.

Электродвигатель постоянного тока состоит из неподвижной части - станины и вращающейся части - якоря.

Станина - полый стальной цилиндр, на внутренней поверхности которого укреплено четное число выступающих главных полюсов электродвигателя постоянного тока. Эти полюсы собраны из тонких изолированных друг от друга лаком листов электротехнической стали и заканчиваются расширенной частью - полюсными наконечниками для распределения магнитной индукции в воздушном зазоре по закону, близкому к трапецеидальному.

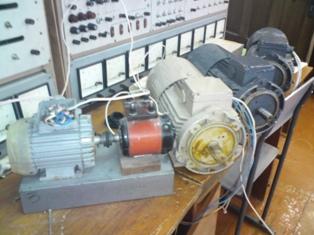

Электродвигатели постоянного тока

Линии, проходящие через середины полюсов и центр вала электродвигателя постоянного тока, называют ее продольными магнитными осями.

На полюсах расположены одна или несколько обмоток возбуждения постоянного тока, которые соединены между собой так, чтобы получить чередующуюся полярность полюсов, возбуждающих основное неподвижное магнитное поле машины.

Обмотки возбуждения с большим числом витков тонкого провода и значительным сопротивлением имеют выводы к зажимам с обозначениями Ш1 и Ш2, а обмотки возбуждения с малым числом витков толстого провода и малым сопротивлением — выводы к зажимам с обозначениями С1 и С2.

Между главными полюсами электродвигателя постоянного тока расположены добавочные полюсы, которые меньше главных и изготовлены массивными из стали. Обычно число добавочных полюсов равно числу главных и только в электродвигателях номинальной мощностью до 2 - 2,5 кВт число их уменьшено вдвое. На этих полюсах размещена обмотка добавочных полюсов с небольшим числом витков толстого провода, малого сопротивления с выводами к зажимам с обозначениями Д1 и Д2.

В электродвигателях постоянного тока, предназначенных для тяжелого режима работы, полюсные наконечники имеют пазы, параллельные оси вала, где находится компенсационная обмотка с небольшим числом витков толстого провода и малым сопротивлением с выводами к зажимам с обозначениями К1 и К2.

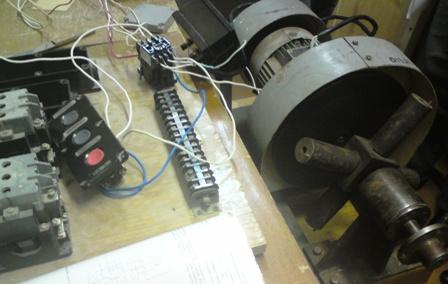

Учебная модель электродвигателя постоянного тока

Обмотки возбуждения, обмотка добавочных полюсов и компенсационная обмотка выполнены изолированным медным проводом. При проводах значительного сечения обмотку добавочных полюсов выполняют неизолированной медной шиной, навитой спиралью на узкое ребро, с прокладкой изоляции как между витками, так и между ними и самим полюсом.

Мощность на возбуждение магнитного поля электродвигателя постоянного тока в зависимости от ее размеров составляет от 0,5 до 5 % ее номинальной мощности.

Между поверхностями полюсных наконечников и магнитопроводом якоря имеется воздушный зазор, радиальный размер которого в зависимости от номинальной мощности электродвигателя и его быстроходности изменяется обычно от нескольких долей миллиметра до десяти миллиметров.

Устройство электродвигателя постоянного тока

Устройство электродвигателя постоянного тока: 1 - станина, 2 - главный полюс, 3 - обмотка возбуждения, 4 - полюсный наконечник, 5 - добавочный полюс, 6 - обмотка добавочного полюса, 7 - проводники компенсационной обмотки, 8 - воздушный зазор, 9 - магнитопровод якоря, 10 - проводники обмотки якоря, 11 - щетка, 12 - вал, 13 — коллектор, 14 — лапа.

Якорь барабанного типа — зубчатый цилиндр, укрепленный на валу электродвигателя постоянного тока, собранный из пакетов, составленных из тонких изолированных друг от друга лаком листов электротехнической стали с пазами на наружной поверхности. Между пакетами находятся радиальные вентиляционные каналы, а пазы якоря заполнены изолированными медными проводниками, которые по торцам соединены между собой в секции, входящие в обмотку якоря.

Секция — основной элемент обмотки якоря из одного или нескольких последовательно соединенных витков, начало и конец которых припаяны к двум коллекторным пластинам, в результате чего конец одной секции и начало следующей присоединены к одной и той же коллекторной пластине.

Одно и двухвитковые обмотки якоря электродвигателей постоянного тока: а - петлевой, б - волновой

Одно и двухвитковые обмотки якоря электродвигателей постоянного тока: а - петлевой, б - волновой

Соединение секций обмоток якоря электродвигателей постоянного тока: а - петлевой, б - волновой

Соединение секций обмоток якоря электродвигателей постоянного тока: а - петлевой, б - волновой

Коллектор — полый цилиндр из мелких пластин твердотянутой меди трапецеидального сечения, изолированных миканитовыми прокладками и манжетами друг от друга и от вала.

Из технологических соображений обмотку якоря выполняют двухслойной, располагая в каждом пазу его магнитопровода по две стороны различных секций: в верхнем слое одного паза - одну сторону секции, показанную сплошной линией, а в нижнем слое другого паза, находящегося под противоположным главным полюсом, - другую сторону этой же секции, изображенную пунктирной линией. Пазы, где находятся обе стороны одной и той же секции, смещены относительно друг друга на величину, близкую или равную полюсному делению τ - расстоянию по окружности якоря между осями соседних главных полюсов.

Независимо от типа обмотки якоря - петлевой или волновой - она образует замкнутую цепь, разделенную группами неподвижных графитных, угольно-графитных, медно-графитных или бронзово-графитных щеток, прижимаемых пружинами к коллектору, на четное число одинаковых параллельных ветвей по отношению к зажимам обмотки якоря с обозначениями Я1 и Я2. При петлевой, или параллельной, обмотке число параллельных ветвей равно числу главных полюсов электродвигателя, а при волновой, или последовательной, обмотке оно всегда равно двум.

Группы щеток, укрепленных в щеткодержателях, устанавливают равномерно по окружности коллектора перед серединой главных полюсов с тем, чтобы они присоединялись к тем секциям обмотки якоря, которые в данный момент находятся на геометрических нейтралях якоря — неподвижных линиях, проходящих через центр вала машины по осям добавочных полюсов. Геометрические нейтрали расположены по нормалям к магнитным линиям основного поля машины, а число их равно числу пар главных полюсов.

При расположении щеток на коллекторных пластинах, отвечающих секциям обмотки якоря, находящимся на геометрических нейтралях, и холостом ходе электродвигателя, э. д. с, индуктируемые в движущихся проводниках в пределах каждой параллельной ветви обмотки якоря, направлены согласно, а э. д. с. между щетками различной полярности достигает наибольшего значения. При сдвиге щеток по окружности коллектора в любом направлении эта э. д. с. уменьшается, поскольку в параллельно соединенных ветвях обмотки якоря появляются проводники со встречно направленными э. д. с.

Щеткодержатели укреплены на пальцах поворотной щеточной траверсы, от которой они электрически изолированы. С помощью траверсы возможно смещать щетки в небольших пределах по окружности коллектора относительно полюсов при настройке работы щеточного аппарата. Совокупность коллектора и щеток создает скользящий контакт с вращающейся обмоткой якоря.

Число групп щеток с чередующейся полярностью обычно равно числу главных полюсов электродвигателя постоянного тока. Для образования выводов обмотки якоря Я1 и Я2 щетки одинаковых полярностей, находящихся перед серединой соответствующих одноименных главных полюсов, соединяют между собой и от них выводят проводники большого сечения или шины к зажимам с обозначениями Я1 и Я2, которые используют для присоединения к другим обмоткам машины или ко внешней цепи.

На валу электродвигателя постоянного тока со стороны, противоположной коллектору, укреплен вентилятор центробежного типа, который обеспечивает лучшее охлаждение машины. Вал лежит в подшипниках, расположенных в подшипниковых щитах электродвигателя.
