Неисправности датчиков при работе с ПЛК

Датчики и ПЛК (программируемые логические контроллеры) - основа промышленной автоматизации. Датчики собирают информацию о процессах (температура, давление, положение), передавая сигналы в ПЛК. Контроллер обрабатывает данные по заданному алгоритму и управляет исполнительными механизмами (двигатели, клапаны) в режиме реального времени.

Датчик - это не просто прибор, преобразующий физическую величину в электрический сигнал. В системах промышленной автоматизации он выполняет роль органа чувств, без которого программируемый логический контроллер оказывается слепым. Когда этот «орган» даёт сбой, последствия могут выйти далеко за рамки простой потери измерения - вплоть до аварийной остановки производства или, что значительно хуже, до опасного отказа без каких-либо видимых предупреждений.

Природа отказов: аппаратное и сигнальное

Все неисправности датчиков удобно разделить на две большие группы, хотя граница между ними нередко оказывается размытой.

К аппаратным относятся физически ощутимые повреждения: обрыв соединительного кабеля, разрушение контактов клеммной колодки, нарушение изоляции, ведущее к короткому замыканию.

Отдельную опасность представляет засорение измерительной части датчика - попадание пыли, грязи или окалины в рабочую зону термопары или расходомера способно полностью исказить показания без видимых механических повреждений. В системах, работающих во взрывоопасных зонах, особого внимания заслуживает состояние искробезопасных барьеров: выход барьера из строя нарушает работу всей входной цепи ПЛК.

Сигнальные неисправности коварнее - они не ломают оборудование физически, но портят информацию.

Дрейф показаний, когда характеристики преобразования сигнала медленно смещаются под действием износа или агрессивной среды, может годами оставаться незамеченным, если нет регулярной калибровки.

Ложные срабатывания дискретных входов из-за электромагнитных помех - явление, которое в цеховых условиях встречается постоянно, особенно там, где сигнальные кабели проложены в одном лотке с силовой проводкой. Нестабильность аналогового сигнала на входе АЦП при этом внешне неотличима от реальных колебаний технологического параметра, что делает её диагностику особенно трудоёмкой.

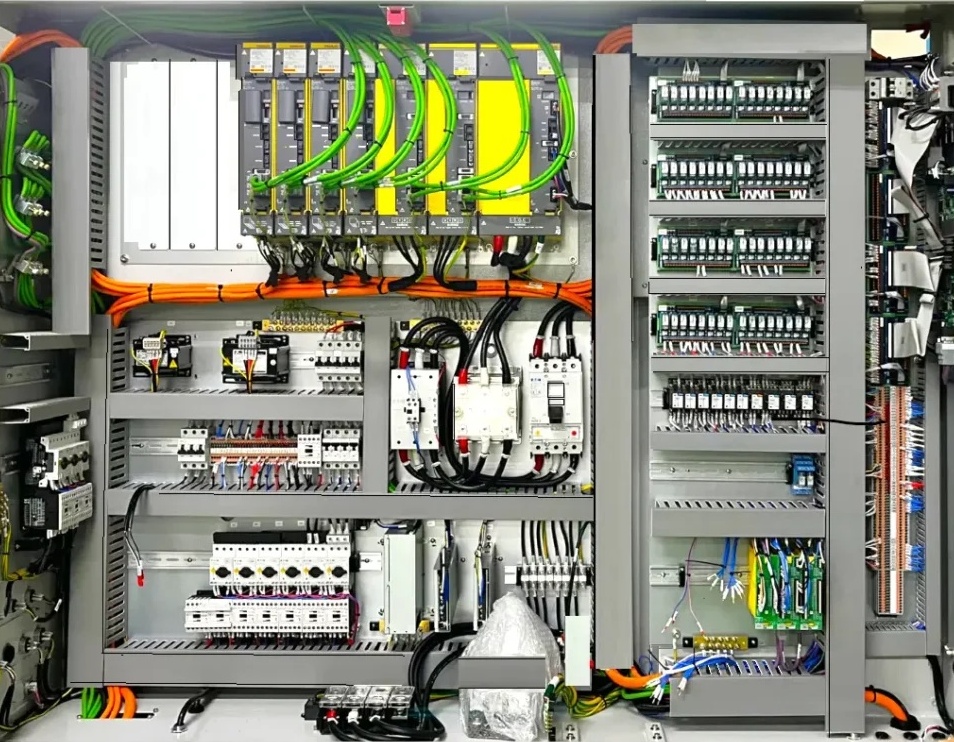

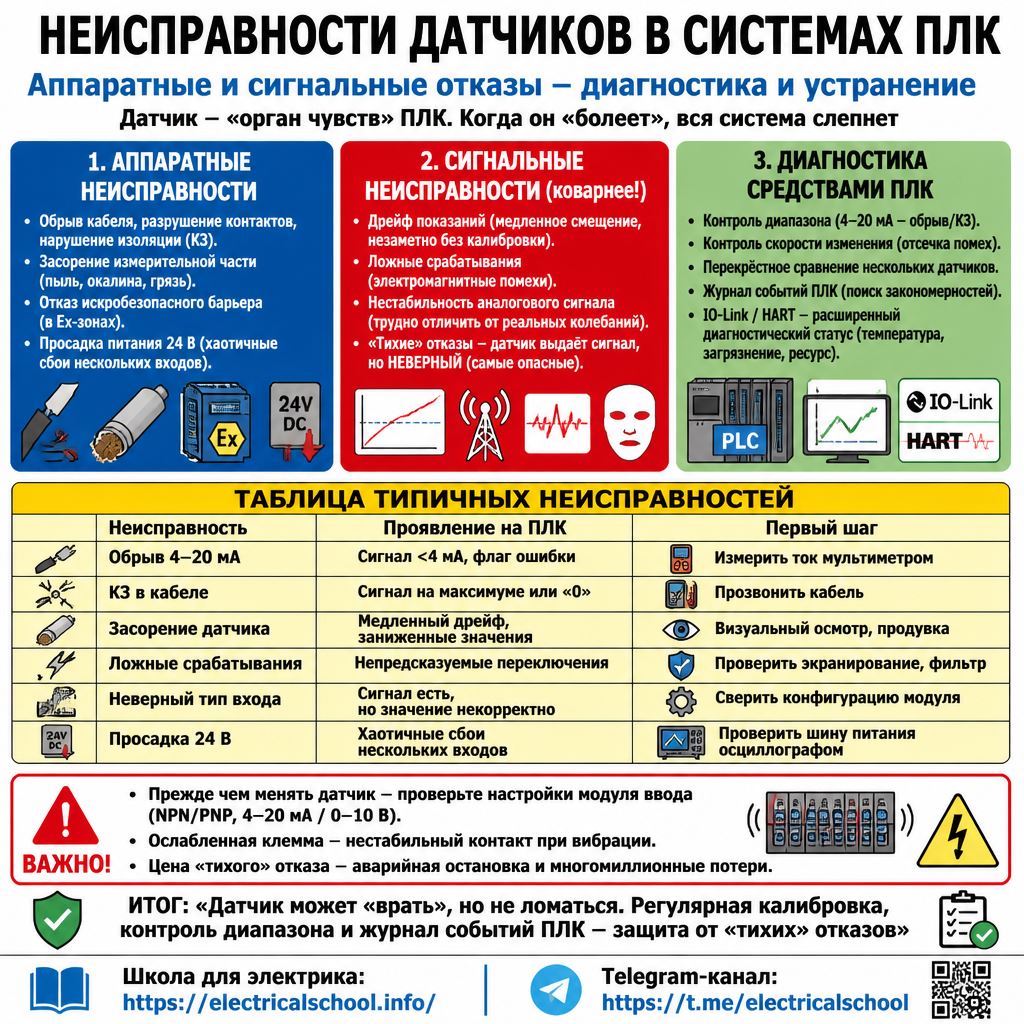

Типичные неисправности и их признаки

Практика эксплуатации промышленных систем позволяет свести наиболее распространённые отказы в наглядную картину - с характерными проявлениями и первоочередными действиями при диагностике.

Когда причина - не в датчике

Опытный специалист по автоматизации знает: прежде чем менять датчик, нужно исключить неисправность на стороне ПЛК.

Ошибки в настройке модулей ввода-вывода - неверно указанный тип входа (NPN или PNP, токовый или потенциальный, диапазон 0–10 В или 4–20 мА) - дают картину, неотличимую от поломки самого датчика.

Ослабленная клеммная колодка на входном модуле создаёт нестабильный контакт, который проявляется только при вибрации или перепаде температуры.

При замене старого входного модуля на новый, даже той же серии, нередко обнаруживаются различия в пороговых уровнях сигналов - то, что корректно читалось предшественником, новый модуль интерпретирует иначе.

Отдельная история - качество питания 24 В. Просадки напряжения и обратные токи в цепи питания входных модулей способны нарушить цифровую логику даже при исправных датчиках. Этот фактор особенно актуален в системах с большим числом электромагнитных клапанов или частотных преобразователей, которые генерируют значительные помехи в общей шине питания.

Цена ошибки

Показательна ситуация с датчиком температуры в доменной печи: постепенное образование окалины на чувствительном элементе привело к занижению показаний, система не получила сигнала на охлаждение, и в итоге - аварийная остановка на 12 часов и потери в 15 миллионов рублей.

Характерно, что никакого внезапного обрыва или короткого замыкания не было - датчик продолжал выдавать сигнал, просто неверный. Именно такие «тихие» отказы наиболее опасны в промышленной автоматике, поскольку система воспринимает их как достоверные данные и принимает неверные управляющие решения.

Диагностика средствами ПЛК

Современный ПЛК позволяет организовать многоуровневую диагностику прямо в прикладной программе, не прибегая к внешним приборам.

Контроль диапазона - простейший уровень: если аналоговый сигнал выходит за пределы 4–20 мА, это однозначно указывает на обрыв линии или короткое замыкание.

Контроль скорости изменения сигнала позволяет отсеивать помехи: физический процесс не может изменить температуру или давление скачком за один цикл сканирования контроллера, а помеха - может.

Там, где критически важна достоверность измерения, применяют перекрёстное сравнение показаний нескольких датчиков одного параметра.

Расхождение сверх установленного допуска - повод для автоматической сигнализации и перевода системы в безопасное состояние.

Журнал событий ПЛК при этом накапливает историю аномалий, что делает возможным анализ закономерностей: если ложные срабатывания повторяются в одно и то же время суток или при включении определённого оборудования, причину найти значительно проще.

Наконец, датчики с поддержкой протоколов IO-Link и HART передают в контроллер не только измеренное значение, но и расширенный диагностический статус - температуру корпуса, число рабочих циклов, признак загрязнения оптики. Это переводит обслуживание из реактивного режима («сломалось - починили») в режим предиктивный, когда замена производится до наступления отказа.
