Трансформаторы будущего: материалы, конструкции и 3D-печать

Трансформатор будущего будет проектироваться не вокруг стандартного листа электротехнической стали, а вокруг конкретной задачи: минимальные потери, масса, шум и тепловыделение при заданной надёжности и сроке службы. Технологическую основу такого перехода формируют аморфные и нанокристаллические магнитопроводы, новые изоляционные системы, эфирные диэлектрики и аддитивное производство магнитных и конструктивных деталей.

Почему трансформатор необходимо менять

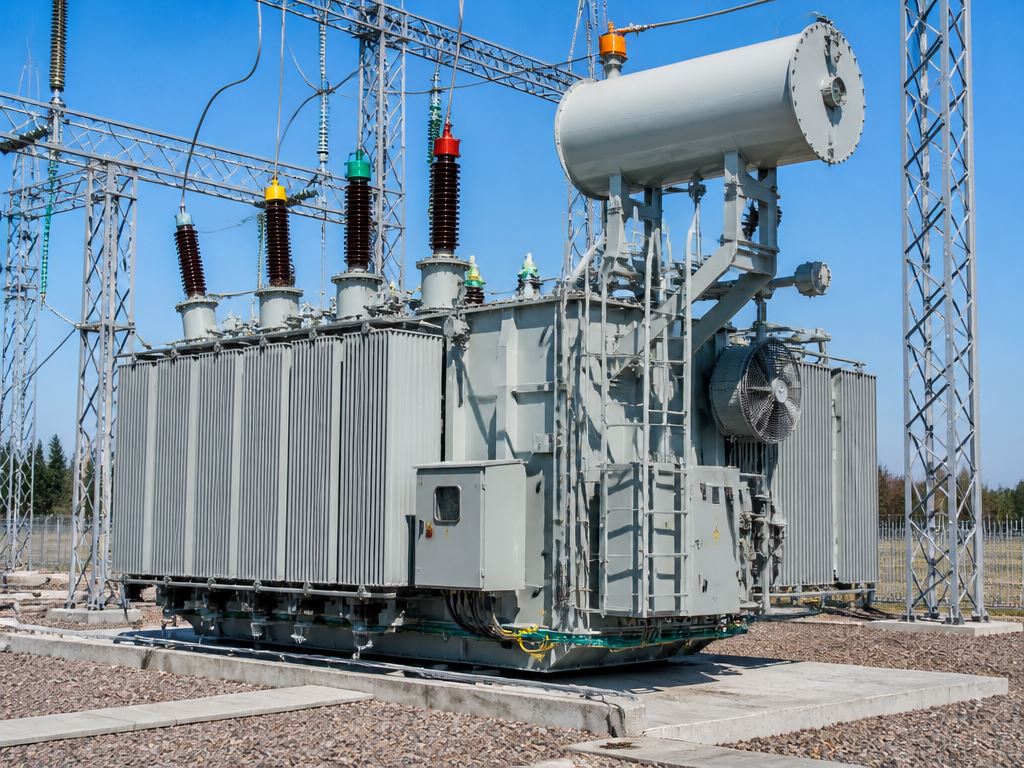

В классическом силовом трансформаторе потери делятся на две основные группы: потери холостого хода в магнитопроводе и нагрузочные потери в обмотках. Потери в стали существуют постоянно, пока аппарат подключён к сети. Поэтому в распределительных сетях они особенно значимы: даже ночью, при малой нагрузке, сердечник продолжает потреблять энергию.

Традиционный магнитопровод собирают из тонких листов кремнистой электротехнической стали. Такая конструкция ограничивает вихревые токи, но не устраняет гистерезисные потери, магнитострикцию, вибрации и шум. Кроме того, штамповка и сборка пластин накладывают жёсткие ограничения на геометрию сердечника, сечения стержней, расположение каналов охлаждения и компоновку обмоток.

Отсюда возникает потребность в решениях сразу по трём направлениям: снизить удельные магнитные потери, улучшить теплоотвод и изоляцию, а также получить геометрию, оптимальную для конкретного режима работы, а не компромиссную для серийного производства.

Аморфные магнитопроводы

Аморфные сплавы получают сверхбыстрой закалкой расплава. Атомы железа, бора, кремния и других элементов не успевают образовать регулярную кристаллическую решётку, поэтому материал не имеет выраженных кристаллических границ и анизотропии, характерных для обычной электротехнической стали.

Главное практическое следствие - резкое снижение потерь холостого хода. Для трансформаторов с аморфным сердечником в отраслевых оценках приводится снижение таких потерь примерно на 60-70% по сравнению с традиционной ориентированной кремнистой сталью.

Однако аморфные ленты имеют ограничения. Они тонкие, хрупкие и чувствительные к механическим воздействиям; их насыщение обычно ниже, чем у ориентированной кремнистой стали, а обработка и сборка требуют специальной технологии. Выигрыш наиболее заметен при переменной и неполной загрузке, характерной для распределительных сетей.

Поэтому аморфные сердечники особенно перспективны для распределительных трансформаторов 6-35 кВ, где аппарат большую часть времени работает с неполной нагрузкой. Для мощных сетевых автотрансформаторов переход на аморфные материалы требует более тщательного технико-экономического обоснования.

Нанокристаллические сплавы

Нанокристаллические материалы получают из аморфной заготовки путём контролируемого отжига. В неупорядоченной структуре формируются наноразмерные кристаллы, обычно на основе железо-кремниевой фазы. Типичные составы включают железо, кремний, бор, ниобий и медь.

Их преимущество определяется сочетанием высокой магнитной проницаемости и малого размера зёрен. Малые домены и однородная структура уменьшают гистерезисные потери, а высокая проницаемость позволяет получить компактный магнитопровод с меньшей намагничивающей составляющей тока холостого хода.

Нанокристаллические сердечники наиболее востребованы там, где важны компактность и работа на повышенных частотах: в импульсных источниках питания, преобразователях частоты, зарядных устройствах, тяговых и промышленных преобразовательных системах, а также в высокочастотных дросселях и фильтрах.

Для сетевых трансформаторов промышленной частоты они пока остаются дорогим решением. Но по мере удешевления производства такие материалы могут занять нишу между аморфными сердечниками и традиционной электротехнической сталью.

Порошковые и композитные сердечники

Отдельное направление - мягкие магнитные композиты, SMC (Soft Magnetic Composite). Их получают из изолированных ферромагнитных порошков, чаще всего железных, связанных диэлектрическим связующим. Изоляция между частицами ограничивает вихревые токи, поэтому материал можно использовать не только в виде тонких пластин, но и в объёмных деталях сложной формы.

SMC-материалы позволяют формовать магнитопровод почти как пластиковую деталь: с распределёнными воздушными зазорами, трёхмерными магнитными путями и интегрированными элементами конструкции. Это открывает путь к трансформаторам и электрическим машинам с нетрадиционной топологией магнитной цепи.

Слабые стороны композитов известны: более низкая магнитная проницаемость по сравнению с пластинчатой сталью, дополнительные потери в связующем и на границах частиц, ограничения по теплопроводности и механической прочности. Тем не менее именно порошковые композиты являются одним из наиболее реалистичных путей к 3D-печатным трансформаторным сердечникам.

Изоляция: от бумаги к нанокомпозитам

Надёжность силового трансформатора определяется не только магнитопроводом, но и изоляционной системой. В масляных трансформаторах она включает целлюлозную бумагу, картон, прессованные детали, барьеры и жидкий диэлектрик. Основные механизмы старения - нагрев, влага, кислород, частичные разряды и электрические перенапряжения.

Перспективная стратегия - гибридная изоляция, в которой целлюлоза сочетается с синтетическими материалами, например арамидной бумагой. Арамидные материалы сохраняют механическую и диэлектрическую стойкость при более высоких температурах, что позволяет либо увеличить ресурс, либо уменьшить габариты при той же тепловой нагрузке.

Нанокомпозиты добавляют в полимерную или жидкую изоляцию частицы SiO2, Al2O3, TiO2 или графеновых материалов. При корректной диспергации они могут улучшить электрическую прочность, теплопроводность и стойкость к частичным разрядам.

Однако нанотехнологии не являются автоматическим улучшением. Критически важны равномерность распределения наночастиц, отсутствие агрегатов, совместимость с жидким диэлектриком, стабильность свойств при длительном нагреве и подтверждение характеристик в условиях реальных электрических полей.

Эфирные жидкости вместо минерального масла

Природные эфирные жидкости получают из растительных масел - соевого, рапсового и других. Их главные преимущества - биоразлагаемость, более высокая температура вспышки и способность связывать влагу, поступающую в целлюлозную изоляцию.

Способность эфиров поглощать воду особенно ценна: влага ускоряет старение целлюлозы и снижает электрическую прочность изоляции. Поэтому эфирные жидкости рассматривают не просто как замену минерального масла, а как элемент новой изоляционной концепции.

Но переход на эфиры требует пересмотра проектирования. В неоднородных полях и при импульсных воздействиях природные эфиры могут вести себя иначе, чем минеральное масло. Геометрия электродов, барьеры, влажность, температура и метод диагностики должны проектироваться совместно.

3D-печать магнитопроводов

Аддитивное производство позволяет отказаться от жёсткой логики «лист - штамп - пакет пластин». Сердечник можно печатать как единую объёмную деталь с внутренними каналами, распределёнными зазорами, переменным сечением и оптимизированной формой магнитного пути.

В исследованиях печатных сердечников наиболее часто применяют лазерное сплавление порошка для железо-кремниевых материалов. Binder jetting обычно даёт более слабые характеристики, чем лазерное сплавление или направленное осаждение материала.

Почему 3D-печать пока не заменяет штамповку

Полностью напечатанный E-образный сердечник уже был изготовлен и испытан. В эксперименте использовали предварительно легированный газоатомизированный железо-кремниевый порошок, а сердечник собрали из четырёх печатных элементов, имитирующих ламинированную структуру и снижающих вихревые токи.

Результат показателен: печатный трансформатор работал, но уступил современному сердечнику из текстурированной стали Goss. Его КПД снизился с 80,5 до 70,1%, а удельная мощность - с 59 до 39 ВА/кг.

Причины отставания вполне инженерные. При послойном сплавлении возникают пористость и дефекты, остаются напряжения и изменения микроструктуры после быстрого охлаждения. Магнитные свойства зависят от направления сканирования, а эффективная магнитная цепь получается крупнозернистой по сравнению с тонкими пластинами.

Иными словами, 3D-печать пока проигрывает не потому, что не может создать форму, а потому, что ей трудно одновременно обеспечить высокую плотность, низкие потери и нужную микроструктуру.

Что уже работает в 3D-печати

Наиболее реалистичный сценарий сегодня - не печать всего трансформатора, а аддитивное изготовление отдельных компонентов. Это изоляционные каркасы и каналы обмоток, элементы системы охлаждения, корпуса, кронштейны, крепёж, прототипы магнитопроводов, ремонтные и мелкосерийные детали.

Исследования печатных магнитных полимерных композитов показывают, что аддитивные технологии позволяют получать геометрии сердечника, близкие к оптимальным с точки зрения проектировщика. Печать мягких ферритов, железо-никелевых и железо-кремниевых материалов также демонстрирует, что магнитные свойства можно управляемо изменять параметрами лазерной обработки: мощностью, скоростью сканирования, шагом штриховки и толщиной слоя.

Термическая обработка при этом остаётся обязательным этапом. После аддитивного изготовления почти всегда необходимы снятие напряжений, рекристаллизация, гомогенизация структуры и формирование нужной магнитной доменной структуры.

Цифровое проектирование и топологическая оптимизация

Будущее трансформаторостроения связано с переходом от параметрического расчёта к топологической оптимизации. Инженер задаёт не готовую форму сердечника, а целевую функцию: минимальные потери, заданную индуктивность, ограничения по массе, температуре, токам короткого замыкания, шуму и стоимости. Алгоритм формирует геометрию, которую затем можно изготовить аддитивно.

Особенно перспективна совместная оптимизация формы магнитопровода, распределения обмоток, сечений проводников, воздушных зазоров, каналов охлаждающей жидкости и расположения изоляционных барьеров. Такой подход позволяет искать компромисс не между двумя-тремя серийными вариантами, а среди тысяч геометрий, включая те, которые невозможно изготовить штамповкой или литьём.

Практические сценарии внедрения

В распределительных сетях наиболее вероятен быстрый выигрыш от аморфных сердечников и улучшенной диагностики. Трансформаторы работают круглосуточно и часто при низкой загрузке, поэтому снижение потерь холостого хода напрямую уменьшает эксплуатационные расходы и выбросы.

В промышленных частотных преобразователях важны компактность, работа на повышенной частоте и управляемое тепловыделение. Здесь нанокристаллические сердечники, SMC-композиты и печатные магнитные компоненты могут внедряться раньше, чем в классических сетевых трансформаторах.

В робототехнике и электроприводе ценятся малая масса, высокая удельная мощность и возможность нестандартной компоновки. Аддитивные магнитопроводы, интегрированные теплоотводы и компактные изоляционные узлы могут стать частью специализированных приводов, сервосистем и бортовых преобразователей.

Особенно эффективна 3D-печать там, где серийное производство невыгодно: при восстановлении редких деталей, изготовлении опытных образцов, модернизации оборудования и выпуске трансформаторов под уникальные требования заказчика.

Главные барьеры

Несмотря на очевидные перспективы, массовый переход сдерживают стоимость материалов, сложность контроля качества и необходимость перестройки всей производственной цепочки. Аморфные и нанокристаллические сплавы дороже традиционной электротехнической стали, а их обработка требует специального оборудования и высокой точности.

Для аддитивного производства ключевыми остаются пористость, остаточные напряжения, анизотропия магнитных свойств и нестабильность характеристик от партии к партии. Печать магнитопровода без последующей термообработки, контроля дефектов и электрических испытаний не может рассматриваться как готовое инженерное решение.

Трансформатор будущего, вероятно, не будет полностью «напечатан» в привычном смысле. Скорее он станет гибридным изделием: аморфный или нанокристаллический магнитопровод, оптимизированная обмотка, эфирная изоляционная система, аддитивные конструктивные и охлаждающие элементы, а также цифровая модель, сопровождаемая аппарат на протяжении всего срока службы.

Андрей Повный, ГУО "Гомельский политехнический колледж"
