Как современные методы контроля качества выявляют невидимые дефекты в электрических материалах



Современные электротехнические материалы и компоненты играют ключевую роль в развитии передовых технологий электроэнергетики, автоматизации и распределенных систем управления. В эксплуатации электрических сетей, трансформаторов, генераторов и силового оборудования даже незначительные дефекты, невидимые невооруженным глазом, могут привести к локальным перегревам, снижению энергоэффективности, ухудшению изоляционных свойств и, в конечном итоге, к аварийным отказам оборудования.

Для предотвращения подобных проблем в процессе эксплуатации и технического обслуживания применяются современные методы неразрушающего контроля, которые позволяют выявлять скрытые структурные аномалии и дефекты на ранних стадиях, минимизируя риски простоев и аварий.

Среди наиболее эффективных технологий — активная и пассивная термография, высокочастотная ультразвуковая диагностика, рентгеновская компьютерная томография и многочастотная импедансная спектроскопия.

Эти методы обеспечивают высокоточную диагностику дефектов на микро- и наноуровне в сложных композитных и многослойных структурах электрооборудования, где традиционные способы контроля часто оказываются недостаточно информативными. Их применение способствует повышению надежности, безопасности и долговечности электротехнических устройств как на стадии производства, так и в процессе эксплуатации.

Термография: тепловые аномалии как индикатор дефектов

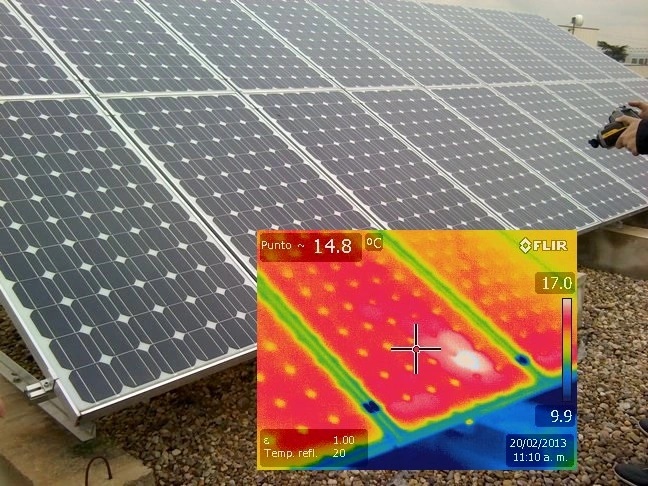

Термография

Термографический контроль основан на анализе распределения температуры в материале при его работе под электрической или механической нагрузкой.

В отличие от визуального осмотра, этот метод позволяет выявлять скрытые дефекты, такие как микротрещины, зоны неравномерной проводимости или участки с нарушенной кристаллической структурой, которые проявляются в виде локальных перегревов.

Метод дополняется созданием баз данных эталонных термограмм для автоматизированной идентификации дефектов через сравнение с историческими данными. Для повышения достоверности измерений используются термостатируемые кожухи, исключающие внешние тепловые помехи.

Термография в электроэнергетике играет важную роль в диагностике и контроле состояния материалов и устройств. Этот метод основан на использовании инфракрасных тепловизоров, которые позволяют бесконтактно регистрировать тепловое излучение и выявлять аномалии в температурном режиме оборудования.

С помощью термографии можно быстро обнаружить точки перегрева, которые свидетельствуют о возможных неисправностях, таких как повышенное сопротивление контактов, несимметричная нагрузка, загрязнение или износ электроаппаратуры, что позволяет предотвратить аварии и возгорания.

Тепловизионный контроль также способствует сокращению затрат на техническое обслуживание за счет раннего выявления дефектов и планирования ремонтных работ.

Кроме того, термография применяется для регулярного мониторинга электрических систем низкого, среднего и высокого напряжения, а также для диагностики механических компонентов, где аномальный нагрев может указывать на повышенную нагрузку или недостаточную смазку.

В электронике и робототехнике в сегнетоэлектрических полимерах, используемых в искусственных мышцах, термокамеры высокого разрешения фиксируют аномалии в пьезоэлектрическом отклике, вызванные неоднородностью материала.

Особенно эффективна импульсная термография, при которой материал кратковременно нагревается, а затем регистрируется динамика его остывания. Участки с внутренними дефектами остывают иначе, чем однородные зоны, что позволяет точно локализовать проблемные области.

Этот метод незаменим при проверке многослойных структур, таких как диэлектрические эластомерные приводы, где даже незначительные расслоения могут привести к электрическому пробою.

Ультразвуковая микроскопия

Ультразвуковая диагностика основана на способности высокочастотных акустических волн проникать вглубь материала и отражаться от внутренних границ раздела, включая трещины, поры и зоны расслоения.

Ультразвуковая диагностика в электроэнергетике представляет собой эффективный метод контроля и выявления различных дефектов и неисправностей оборудования на ранних стадиях. Она основана на регистрации ультразвуковых колебаний, которые возникают при трении, ударах, турбулентных потоках и электрических разрядах, часто незаметных для других методов диагностики.

Ультразвуковые приборы позволяют не только обнаруживать дефекты, но и визуализировать ультразвуковые сигналы, а также проводить спектральный анализ и фотодокументирование обследуемых участков.

Современные ультразвуковые микроскопы работают на частотах до нескольких гигагерц, обеспечивая разрешение на уровне микрометров, что делает их незаменимыми для контроля качества тонкопленочных структур и композитов.

В случае полимеров ультразвуковая микроскопия позволяет выявлять неравномерность распределения наполнителей, например углеродных нанотрубок, которые критически влияют на электромеханические свойства материала.

Кроме того, метод используется для контроля адгезии электродов к полимерной основе, поскольку плохой контакт между слоями резко снижает эффективность работы устройства.

Ультразвуковая микроскопия также помогает обнаруживать внутренние дефекты, такие как пустоты, трещины и расслоения, которые могут возникать в процессе производства или эксплуатации, что позволяет повысить надежность и долговечность полимерных композитов в электроэнергетических применениях.

Благодаря высокой разрешающей способности этот метод обеспечивает детальный анализ структуры материала на микроуровне, что важно для оптимизации технологических процессов и разработки новых материалов с улучшенными характеристиками.

Рентгеновская томография

Рентгеновская компьютерная томография, особенно с использованием синхротронного излучения, предоставляет уникальную возможность исследовать внутреннюю структуру материала в трехмерном режиме без его разрушения.

Этот метод особенно полезен для анализа пористости, распределения наночастиц и микротрещин в объемных образцах.

В электротехнике и электронике рентгеновская томография позволяет детально изучать внутренние дефекты и неоднородности в сложных композитных материалах, микросхемах и электронных компонентах, что способствует повышению надежности и качества изделий.

Кроме того, трехмерная визуализация помогает контролировать качество сборки и адгезию слоев в многослойных структурах, выявлять скрытые повреждения и дефекты пайки, а также оптимизировать технологические процессы производства электроники и электротехнических изделий.

Современные установки с субмикронным разрешением способны обнаруживать дефекты размером менее 100 нанометров, что делает их незаменимыми при разработке новых материалов для гибкой электроники и биомедицинских имплантов.

Кроме того, томография используется для контроля качества печатных плат и многослойных конденсаторов, где даже минимальные дефекты могут привести к отказу устройства.

Спектроскопия импеданса

Импедансная спектроскопия основана на измерении комплексного электрического сопротивления материалов и устройств в широком диапазоне частот переменного тока. Этот метод особенно чувствителен к локальным изменениям проводимости, емкости и граничных эффектов, что позволяет выявлять дефекты и неоднородности, недоступные для традиционных методов диагностики.

В электротехнике и электронике импедансный анализ широко применяется для оценки состояния и характеристик полупроводниковых материалов, диэлектрических покрытий, а также многослойных структур микросхем и сенсоров.

Метод позволяет обнаруживать нарушения в молекулярной структуре, деградацию проводящих и изоляционных слоев, а также контролировать качество пайки и контактов, что критически важно для надежности и долговечности электронных компонентов.

В электроэнергетике импедансная спектроскопия используется для диагностики аккумуляторов, топливных элементов и суперконденсаторов, позволяя оценить процессы переноса заряда, коррозионные изменения и состояние электродных покрытий.

Современные многоканальные анализаторы обеспечивают высокую точность и возможность проведения измерений в реальном времени, что делает этот метод эффективным инструментом для встроенного мониторинга и контроля качества на производственных линиях.

Будущее контроля качества

С развитием машинного обучения и анализа больших данных методы контроля качества в электротехнике, электронике и электроэнергетике выходят на качественно новый уровень.

Нейросетевые алгоритмы, обученные на обширных массивах данных термографических, ультразвуковых и рентгеновских томографических изображений, способны автоматически выявлять и классифицировать дефекты с точностью, превосходящей возможности традиционного визуального и инструментального контроля.

Например, в производстве электронных компонентов искусственный интеллект анализирует параметры работы и структурные данные, предсказывая зоны возможных отказов и деградации материалов задолго до появления видимых повреждений.

Перспективным направлением является создание цифровых двойников электротехнических и электронных устройств, которые моделируют их поведение в реальных условиях эксплуатации. Такие модели позволяют не только обнаруживать существующие дефекты, но и прогнозировать срок службы и надежность компонентов, что особенно важно для критически значимых отраслей, таких как энергетика, телекоммуникации и промышленная автоматизация.

Заключение

Современные методы неразрушающего контроля открывают новые возможности для обеспечения надежности и долговечности электрических материалов. От высокоточных термографических систем до нейросетевой диагностики – эти технологии позволяют выявлять дефекты на самых ранних стадиях, минимизируя риски отказа устройств.

По мере развития науки и техники можно ожидать появления еще более совершенных методов, которые сделают невидимые дефекты не просто обнаружимыми, но и полностью предсказуемыми, что откроет новые горизонты для создания инновационных материалов будущего.
